桥梁的分类
常见的城市桥梁分类形式
常见的城市桥梁分类形式

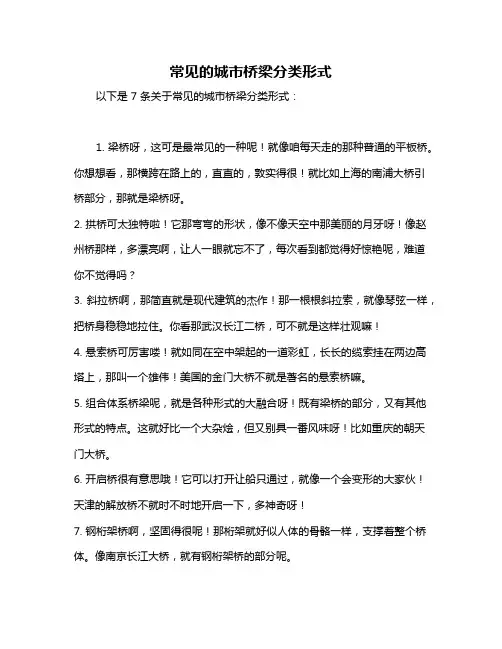

以下是 7 条关于常见的城市桥梁分类形式：
1. 梁桥呀，这可是最常见的一种呢！就像咱每天走的那种普通的平板桥。
你想想看，那横跨在路上的，直直的，敦实得很！就比如上海的南浦大桥引桥部分，那就是梁桥呀。
2. 拱桥可太独特啦！它那弯弯的形状，像不像天空中那美丽的月牙呀！像赵州桥那样，多漂亮啊，让人一眼就忘不了，每次看到都觉得好惊艳呢，难道你不觉得吗？
3. 斜拉桥啊，那简直就是现代建筑的杰作！那一根根斜拉索，就像琴弦一样，把桥身稳稳地拉住。
你看那武汉长江二桥，可不就是这样壮观嘛！
4. 悬索桥可厉害喽！就如同在空中架起的一道彩虹，长长的缆索挂在两边高塔上，那叫一个雄伟！美国的金门大桥不就是著名的悬索桥嘛。
5. 组合体系桥梁呢，就是各种形式的大融合呀！既有梁桥的部分，又有其他形式的特点。
这就好比一个大杂烩，但又别具一番风味呀！比如重庆的朝天门大桥。
6. 开启桥很有意思哦！它可以打开让船只通过，就像一个会变形的大家伙！天津的解放桥不就时不时地开启一下，多神奇呀！
7. 钢桁架桥啊，坚固得很呢！那桁架就好似人体的骨骼一样，支撑着整个桥体。
像南京长江大桥，就有钢桁架桥的部分呢。
总之呀，这些城市桥梁分类形式各有各的魅力，它们让我们的城市变得更加丰富多彩，也为我们的出行提供了便利。
大专大二桥梁工程知识点
大专大二桥梁工程知识点桥梁工程是土木工程中的一个重要分支，负责设计、建造和维护各种桥梁结构。
作为大专大二学生，了解桥梁工程的基本知识点对于将来的学习和职业发展都具有重要意义。
本文将介绍一些大专大二阶段应掌握的桥梁工程知识点。
一、桥梁分类桥梁按照结构类型可以分为梁桥、拱桥、斜拉桥、悬索桥等。
其中，梁桥是最常见的桥梁类型，由上部结构和下部结构组成；拱桥是指由弧形构件组成的桥梁；斜拉桥是通过斜拉索将桥面承载力传递到桥塔上；悬索桥则是靠悬挂在桥塔之间的大型钢缆来支撑桥面。
二、桥梁设计原理桥梁设计需要满足一定的结构、功能和经济性要求。
在桥梁设计中，需要考虑到桥梁的荷载、结构强度、稳定性、振动和风荷载等因素，保证桥梁的安全使用。
此外，桥梁的设计还需考虑到交通组织、流量控制、通行能力等交通工程原理。
三、桥梁荷载桥梁承受来自车辆、行人、风荷载等多种荷载。
在桥梁设计中，需要根据不同类型桥梁的用途和位置选择适当的荷载标准，并进行荷载计算和结构分析。
常用的桥梁荷载包括：静态荷载、动态荷载和温度荷载等。
四、桥梁设计软件随着计算机技术的发展，桥梁设计软件在桥梁工程中得到广泛应用。
桥梁设计软件可以帮助工程师进行结构分析、设计优化和施工方式选择等工作，提高工作效率并保证设计质量。
常用的桥梁设计软件包括：SAP2000、AutoCAD、STAAD.Pro 等。
大专大二阶段的学生可以通过学习这些软件，提前熟悉桥梁设计工作的流程和方法。
五、桥梁施工技术桥梁施工是将桥梁设计方案转化为实际工程的过程，包括施工方法、施工工艺、施工组织等。
桥梁施工需要考虑到各种施工环境和条件，确保施工的安全和质量。
在桥梁施工中，常见的技术包括：道路建设、桩基施工、混凝土浇筑、钢结构安装等。
掌握这些基本的桥梁施工技术对于深入了解桥梁工程具有重要作用。
六、桥梁养护与维修桥梁养护与维修是保证桥梁安全运行和延长使用寿命的重要工作。
桥梁养护包括定期巡检、保养和维修等措施，以确保桥梁结构的稳定性和使用功能的正常实施。
桥梁的分类.
一、按结构体系分类
1.梁式桥
2.拱式桥 3.刚架桥 4.斜拉桥 5.悬索桥
梁 式 桥
fp
拱式桥
刚架桥
斜 拉 桥
刚架桥
悬 索 桥
2、按跨径分类
特大桥 大桥 L＞1000m 100m≤L≤1000m Lk＞150m 40m≤Lk≤150m
中桥
小桥
30m＜L＜100m
8m≤L≤30m
20m≤Lk＜40m
5m≤Lk＜20m
中国第一座跨径超千米的桥梁——江阴长江公路大桥
江阴长江公路 大桥为中跨 1385ｍ的大跨 径悬索桥。 该桥于1993年 开工，1997年 竣工。
3、按桥面的位置分类 上承式——视野好、建筑高度大 下承式——建筑高度小、视野差 中承式——兼有两者的特点
上承式
下承式
中 承 式
四、按所的材料分类
1.木桥 2.钢桥 3.圬工桥 4.钢筋混凝土桥 5.预应力钢筋混凝土桥
木 桥
钢 桥
圬工桥
钢筋混凝土桥
预应力钢筋混凝土桥
五、按跨越方式分类 1.固定式的桥梁 2.开启桥 3.浮桥 4.漫水桥
固定桥
开启桥
浮 桥
漫水桥
六、按施工方法分类
1.整体式 2.节段式
整体式
节段式
桥的划分
一、桥梁的组成分类(一)桥梁的基本组成部分1．上部结构(也称桥跨结构)一般包括桥面构造(行车道、人行道、栏杆等)、桥梁跨越部分的承载结构和桥梁支座。
2．下部结构下部结构是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。
一般包括桥墩、桥台及墩台基础。
(二)桥梁的分类(1)根据桥梁主跨结构所用材料划分。
(2)根据桥梁所跨越的障碍物划分。
（3）根据桥梁的用途划分。
（4）根据桥梁跨径总长L和单孔跨径Lo的不同，桥梁可分为特大桥(L≥500m或Lo≥100m)大桥(L≥100m，Lo≥40m)中桥(100m>L>30或40m>Lo>20m)小桥(30m>L>8m或20m>Lo>≥5m)(5)根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。
(6)根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。
例题、大桥跨径总长L和单孔跨径Lo为[ ]A、L≥500m或Lo≥lOOmB、L≥100m，Lo≥40mC、lOOm>L>30或40m>Lo>20mD、30m>L>8m或20m>Lo>≥5m答案；B二、桥梁上部结构(一)桥面构造1．桥面铺装及排水、防水系统(1)桥面铺装。
桥面铺装即行车道铺装，亦称桥面保护层。
桥面铺装的形式有：1)水泥混凝土或沥青混凝土铺装。
2)防水混凝土铺装。
(2)桥面纵横坡。
桥面的纵坡，一般都做成双向纵坡。
(3)桥面排水和防水设施。
1)桥面排水。
在桥面上除设置纵横坡排水外，常常需要设置一定数量的泄水管。
当桥面纵坡大于2％而桥长大于50m时，每隔12-15m设置一个；桥面纵坡小于2％时，一般顺桥长方向每隔6-8m设置一个。
2)防水层。
桥面防水层设置在桥面铺装层下面，它将透过铺装层渗下来的雨水汇集到排水设施(泄水管)排出。
桥面伸缩缝处应连续铺设，不可切断；桥面纵向应铺过桥台背；截面横向两侧，则应伸过缘石底面从人行道与缘石砌缝里向上叠起lOOmm。
桥梁的结构类型
桥梁的结构类型

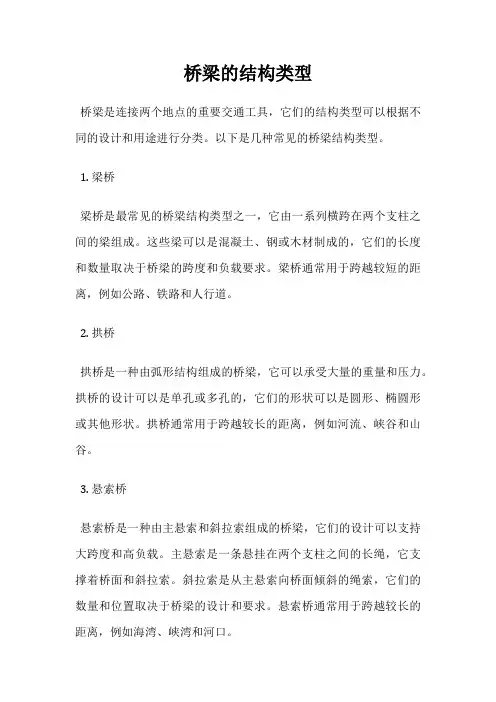

桥梁是连接两个地点的重要交通工具，它们的结构类型可以根据不同的设计和用途进行分类。
以下是几种常见的桥梁结构类型。
1. 梁桥
梁桥是最常见的桥梁结构类型之一，它由一系列横跨在两个支柱之间的梁组成。
这些梁可以是混凝土、钢或木材制成的，它们的长度和数量取决于桥梁的跨度和负载要求。
梁桥通常用于跨越较短的距离，例如公路、铁路和人行道。
2. 拱桥
拱桥是一种由弧形结构组成的桥梁，它可以承受大量的重量和压力。
拱桥的设计可以是单孔或多孔的，它们的形状可以是圆形、椭圆形或其他形状。
拱桥通常用于跨越较长的距离，例如河流、峡谷和山谷。
3. 悬索桥
悬索桥是一种由主悬索和斜拉索组成的桥梁，它们的设计可以支持大跨度和高负载。
主悬索是一条悬挂在两个支柱之间的长绳，它支撑着桥面和斜拉索。
斜拉索是从主悬索向桥面倾斜的绳索，它们的数量和位置取决于桥梁的设计和要求。
悬索桥通常用于跨越较长的距离，例如海湾、峡湾和河口。
4. 桁架桥
桁架桥是一种由许多小梁和斜杆组成的桥梁，它们的设计可以支持大跨度和高负载。
这些小梁和斜杆可以是钢制或混凝土制的，它们的数量和位置取决于桥梁的设计和要求。
桁架桥通常用于跨越较长的距离，例如铁路、公路和行人通道。
桥梁的结构类型可以根据不同的设计和用途进行分类。
每种类型都有其独特的优点和限制，设计师必须根据具体情况选择最合适的结构类型。
桥梁的分类
桥梁的分类方式很多，不同的分类方式有不同的桥梁类型，但就桥梁的结构的受力而言，总离不开拉压弯三种基本受力方式。
按照受力特点，主要分为以下五大类。
1、梁式桥特点:是一种在竖向荷载作用下无水平反力的结构。
由于外力作用方向与承重结构的轴线接近垂直，故与同跨径的其他结构体系相比，梁内产生的弯矩最大,通常需要抗弯能力强的材料(钢、钢筋混凝土等）来建造。
结构形式有：①简支梁桥:属于静定结构，受力明确，构造简单,施工方便，地基承载力要求低，是中小跨径桥梁常用的桥型②悬臂梁桥：将简支梁体向两端延伸，越过支点并与邻孔的梁段搭接或用铰轴衔接的桥跨结构便成为悬臂梁桥.仅梁一端悬出的称为单悬臂梁，两端均悬出的称为双悬臂梁。
③连续梁桥：当上部承重结构连续跨过两个或两个以上桥孔,且沿桥跨方向无断开的桥梁便成为连续梁桥。
2、拱式桥特点：拱式桥的主要承载结构是拱圈或拱肋。
这种结构在竖向荷载作用下，拱的两端支承处除有竖向反力还有水平推力,正是这个水平推力显著削弱了荷载所引起的拱圈（或拱肋）内的弯矩。
因此，与同跨径的梁桥相比，拱桥的弯矩和变形要小很多.拱桥通常采用抗压能力强的圬工材料(如石料、混凝土）、钢筋混凝土和钢来建造。
结构形式:(1)按照拱上建筑的型式，可分为实腹式拱桥和空腹式拱桥（2）按照桥面位置,可分为上承式拱桥中承式拱桥和下承式拱桥.3、悬索桥特点：悬索桥，又名吊桥指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索（或钢链）作为上部结构主要承重构件的桥梁.其优点在于成卷的主缆易于运输，构件较轻，便于无支架悬吊拼装.然而，相对于其他体系而言，悬索桥自重轻,结构刚度差，在车辆荷载和风荷载作用下，桥梁有较大的变形和振动.结构形式：（1）按主缆锚固方式分为地锚式和自锚式两大类.地锚式悬索桥的主缆拉力传递给地基。
它既可用于一般跨径的桥梁，也可用于特大跨径的桥梁。
(2)按孔跨布置形式可分为单跨悬索桥、三跨悬索桥和多跨悬索桥。
其中三跨悬索桥的布置形式应用最多。
桥梁重要基础知识点
桥梁重要基础知识点
1. 桥梁的定义和分类：桥梁是用于连接两个不同地点或跨越地形障碍
的结构物。
根据不同的建造原理和功能，桥梁可以分为梁桥、拱桥、
斜拉桥、悬索桥等等。
2. 桥梁材料的选择：桥梁的材料选择直接影响其承载能力和寿命。
常
用的桥梁材料包括钢、混凝土、木材等。
在材料选择时需考虑结构的
负荷情况、环境因素和经济性。
3. 桥梁的结构设计：桥梁设计需要考虑桥梁所处的环境条件、交通流量、地质情况等因素。
常见的结构设计包括桥面板、桥墩、桥台和桥
梁支座等。
4. 桥梁的荷载分析：桥梁在使用过程中要承受各种静态和动态荷载，
如自重、交通荷载、风荷载等。
荷载分析是确保桥梁结构安全可靠的
重要环节。
5. 桥梁的施工技术：桥梁施工包括基础工程、桥墩施工、拱桥拱肋制作、钢结构悬索索吊装等多个环节。
合理的施工技术可以提高施工效
率和质量。
6. 桥梁养护与维修：桥梁在使用过程中会受到各种因素影响，如气候、交通流量等，因此需要进行养护与维修工作。
定期的检查、维护和修
复可以延长桥梁的使用寿命。
以上是桥梁重要基础知识点的简要介绍，对于学习桥梁工程的同学来说，这些知识点是理解桥梁结构和设计的基础。
在实际工程中，还需
结合具体情况进行深入研究和应用。
桥梁等级划分5级标准
桥梁的等级划分通常基于桥梁的重要性、交通流量、荷载等级等因素来确定。
一般来说，桥梁可以根据其跨径、类型、材料、结构形式等因素进行分类。
根据不同的分类标准，桥梁可以划分为不同的等级。
例如，按照跨径分类，桥梁可以分为特大桥、大桥、中桥、小桥等四个等级。
其中，特大桥是指总跨径大于1000米或单孔跨径大于150米的桥梁；大桥是指总跨径在1000米至100米之间或单孔跨径在150米至40米的桥梁；中桥是指总跨径在100米至30米之间或单孔跨径在40米至20米的桥梁；小桥是指总跨径在30米至8米之间或单孔跨径在20米至5米的桥梁。
此外，还可以根据桥梁的类型、材料、结构形式等因素进行分类。
例如，根据桥梁的结构形式可以分为梁式桥、拱式桥、悬索桥等不同类型的桥梁。
每种类型的桥梁都有其特定的适用范围和设计标准，需要根据具体情况进行分类和设计。
总之，桥梁的等级划分需要综合考虑多种因素，包括桥梁的重要性、交通流量、荷载等级等。
具体的等级划分标准可能因地区和国家而异，需要结合当地的具体情况进行制定和执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁的分类
桥梁的分类方法很多，可分别按其用途、建造材料、使用性质、行车道部分位置、桥梁跨越障碍物的不同等条件分类。
但最基本的方法是按其受力体系分类，一般分为梁式桥、刚架桥、拱桥、吊桥、斜拉桥等。
一、梁式桥梁式桥系是古老的结构体系，梁式桥是一种在竖向荷载作用下无水平反力的结构。
其主要承重构件的梁内产生的弯矩很大，所以在受拉区须配置钢筋以承受拉应力。
梁桥常见的类型有简支板桥、简支梁桥、悬臂梁桥、& 形悬臂梁桥和连续梁桥，目前常用的有简支梁、简支板和连续梁桥。
简支板桥在小跨径的桥涵中经常使用，简支梁桥在公路桥梁中仍被广泛采用，而在新兴的城市桥梁中，空间的限制和桥梁美学的重视，使得连续梁桥被广泛采用。
二、刚架桥刚架桥的主要承重结构是梁或板和立柱或竖墙整体结合在一起
的刚架结构，刚架桥跨中的建筑高度就可以做得较小（图
8-1-3）。
在城市中当遇到线路立体交叉或需要跨越通航江河中，采用这种桥型能尽量降低线路标高以改善纵坡并能减少路堤土方量。
当桥面标高已确定时，能增加桥下净空。
刚架桥的缺点是施工比较困难。
三、拱桥拱桥是在竖向力作用下具有水平推力的结构物，主要承重结构是拱圈或拱肋，且以承受压力为主。
传统的拱桥以砖、石、混凝土为主修建，也称圬工桥梁。
现代的拱桥如钢管混凝土拱桥则以其优美的造型已为许多市政桥梁的首选桥型，这是传统拱桥和现代梁桥的完美结合。
四、吊桥传统的吊桥均用悬挂在两边塔架上的强大缆索作为主要承重结构（图8-1-4）。
在竖向荷载作用下，通过吊杆使缆索承受很大的拉力，通常就需要在两岸桥台的后方修筑非常巨大的锚碇结构。
吊桥也是具有水平反力（拉力）的结构。
现代的吊桥，广泛采用高强度钢丝编制的钢缆，以充分发挥其优异的抗拉性能，因此结构自重较轻，能以较小的建筑高度跨越其他任何桥型无与伦比的特大跨度。
其经济跨径在500m以上。
吊桥的另一特点是：成卷的钢缆易于运输，结构的组成构件较轻，便于无支架悬吊拼装。
五、组合体系桥根据结构的受力特点，由几个不同受力体系的结构组合而成的桥梁称为组合体系桥。
（一）T形刚架、连续刚构是梁和刚架相结合的体系。
是预应力混凝土结构采用悬臂施工法而发展起来的一种
体系（图8-1-5），该种体系采用悬臂施工法施工时的受力状态与使用状态下的受力状态基本一致。
所以省料、省工、省时，使这种结构的应用范围得到迅猛发展。
（二）梁拱组合体系梁、拱组合体系（图8-1-6）
中有系杆拱、桁架拱、多跨拱梁结构等。
它们利用梁的受弯与拱的承压特点组成联合结构。
在预应力混凝土结构中，因梁体内可储备巨大的压力来承受拱的水平推力，使这类结构既具有拱的特点，而又非推力结构，对地基要求不高。
这种桥梁结构造型优美，跨度很大，已成为目前许多城市修建跨河桥梁的首选桥型。
该类组合体系也是现代拱桥的一种桥型。
（三）斜拉桥斜拉桥（图8-1-7）是由承压的塔、
受拉的索与承弯的梁体组合起来的一种结构体系。
主要承重的主梁，由于斜拉索将主梁吊住，使主梁变成多点弹性支承的连续梁。
在外荷载和自重作用下，梁除本身受弯外，还有斜拉索施加给主梁的轴向力，主梁为压弯构件，能充分发挥其结构的力学性能，可减少主梁截面或增加桥跨跨径。
从经济上看，可以做吊桥也可做斜拉桥时，斜拉桥总是经济的。
因斜拉桥与吊桥比：它是一种自锚体系，不需昂贵的地锚基础；防腐技术要求比吊桥低，从而降低钢索防腐费用；刚度比吊桥好，抗风能力也比吊桥好；可用悬臂施工工艺，施工不妨碍通航；钢束用量比吊桥少。
