汽车电路识图教案.
图2--1
二、电路原理图
电路原理图是以电路连接最短、最清晰为原则布置图面，且基本表示出电气设备内部电路。
1．整车电路原理图
2．局部电路原理图
三、布线图
布线图主要是表明电线束与各用电器的连接部位、接线柱的标记、插接器的形状及位置等，它是人们在汽车上能够实际接触到的汽车电路图。也可以把一些车辆的电气元件位置图看成是简化了的布线图。
四、线束图
线束图是根据汽车线束在汽车上的布置、分段以及各分支导
备注
线端口的具体连接情况而绘制的电路图，其重点反映的是已制成的线束外形，组成线束各导线的规格大小、长度和颜色，各分支导线端口所连接的电气设备的名称、连接端子和护套的具体型号，线束各主要部分的长度等。
板书设计
汽车电路图的种类
一、电气系统接线图
德育目标：培养学生的综合运用能力。
教学重点
图形符号
教学难点
图形符号
教学环境
多媒体教室
教学过程
一、图形符号
1、定义
2、限定符号
3、一般符号
4、方框符号
5、组合符号
二、常用基本符号
三、导线端子与导线连接
四、触点开关
五、电器元件
六、仪表
七、传感器
八、电气设备
九、图形符号
1）组合和派生
2）布置位置
3）优选及简单统一
4）引出线
备注
5）常态原则
6）整体合一
7）大小随意
板书设计
图形符号
1、定义
2、种类
3、使用原则
教学后记
学习了图形符号的定义、种类及其使用原则。学生的学习积极性较高，课堂的氛围活跃。学习的效果较好。
课题名称
文字符号
授课时间
年月日
第2学时
教学目标
知识目标：认识各个文字符号。
能力目标：熟记并能写出常见的文字符号。
三、总结本次课的内容
备注
板书设计
文字符号
1、文字符号的定义
2、基本文字符号
1）定义
2）分类
单字母文字符号
双字母文字符号
辅助文字符号
3）文字符号的作用及其使用规则
A、文字符号的使用
B、文字符号的使用规则
教学后记
学习了文字符号的定义、基本文字符号及文字符号的作用及其使用规则。学生的学习态度较好，部分同学能记住其中部分的文字符号。
二、电路原理图
三、布线图
四、线束图
教学后记
学习了汽车电路图的种类，有电气系统接线图、电路原理图、布线图、线束图。课堂的气氛较好。学生的积极性较高。
课题名称
汽车电路识别的基本方法
授课时间
年月日
第2学时
教学目标
知识目标：了解汽车电路识别的基本方法。
能力目标：运用所学的知识识读电路图。
德育目标：培养学生的综合运用能力。
1、高层代号
在电气系统或设备中，对给予代号的项目而言，任何较高层次的项目代号均称为高层代号。
备注
2．位置代号
用来表示项目在组件、设备、系统中实际位置的代号称为位置代号。位置代号通常由白行选定的字母、数字或字母数字的组合构成。
3．种类代号
用来识别项目种类的代号称为种类代号。项目种类是指将各种元器件或设备按其结构和在电路中的作用进行分类，相近的项目视为同类，用一个字母代码表示。
课题名称
汽车电路图的种类
授课时间
年月日
第2学时
教学目标
知识目标：掌握汽车电路图的种类。
能力目标：区分电路图的种类。
德育目标：培养学生的综合运用能力。
教学重点
汽车电路图的种类
教学难点
汽车电路图的种类
教学环境
多媒体教室
教学过程
一、电气系统接线图
接线图是按照电气设备在汽车上的大致安装位置来绘制的电路图。
优点
课题名称
项目代号简介
授课时间
年月日
第2学时
教学目标
知识目标：了解项目代号的基本内容。
能力目标：灵活运用项目代号。
德育目标：培养学生的综合运用能力。
教学重点
项目代号
教学难点
项目代号
教学环境
多媒体教室
教学过程
一、项目的基本知识
1、基本件
基本件是指在正常情况下不能再分解（分解后功能将受损）的一个或几个零件或元器件。
德育目标：培养学生的综合运用能力。
教学重点
文字符号
教学难点
文字符号
教学环境
多媒体教室
教学过程
一、回顾复习上节课所学的图形符号
二、由图形符号引出文字符号
1、文字符号的定义
2、基本号
双字母文字符号
辅助文字符号
3）文字符号的作用及其使用规则
A、文字符号的使用
B、文字符号的使用规则
湘潭市工业贸易中等专业学校
教案本
课程名称：汽车电路识图
授课教师：倪世健
年级：高二年级
班级：汽修18、19班
学期：2013年上学期
湘潭市工业贸易中等专业学校教务科制
说明
1.表格的高、宽度可根据需要做适当调整，但项目不能缺失；
2.教学环境为教学场所、教学用具等内容；
3.备注栏填写的内容为教学设计思路；
4.教学后记必须手写；
4．端子代号
用来同外电路进行连接的导电体的代号称为端子代号，通常用来表示接线端子、插头、插座、连接片等元件上的端子。
三、项目代号的应用
板书设计
项目代号简介
一、项目的基本知识
1、基本件
2、部件
3、组件
4、项目
二、项目代号的组成
1、高层代号
2、位置代号
3、种类代号
4、端子代号
教学后记
学习了项目代号的基本知识及项目代号的组成。学生学习较认真，基本达到预期效果。
5.凡采用电子稿备课的，如没有按照统一格式，检查将作无教案处理。
课程表
节次
星期
第一节
第二节
第三节
第四节
第五节
第六节
第七节
星期一
星期二
星期三
星期四
星期五
教学实施情况意见
教研组意见：
系部意见：
主管校长意见：
课题名称
图形符号
授课时间
年月日
第2学时
教学目标
知识目标：让学生了解图形符号的。
能力目标：熟记各种图形符号。
教学重点
汽车电路识别的方法
教学难点
汽车电路识别的方法
教学环境
多媒体教室
教学过程
一、回顾上节课的知识
二、化整为零法
按整车电路的各功能及工作原理把整车电气系统划分成若干个独立的电路，分别进行分析。通常将整车电路分解成电源、起动、点火、照明、信号、仪表、报警等系统来进行分析。
三、阅读图注法
在阅读局部电路图时，首先必须认真地阅读图注，清楚该部分电路所包含的电气设备种类、数量等。
2、部件
由两个或多个基本件构成，具有可拆卸、可整个或部分替换的特点。
3、组件
由若干基本件或若干部件以及若干基本件和部件组装而成。其结构比较复杂，并且具有某一特定的功能，因而具有相对独立的用途。
4、项目
在电气图中，通常把用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等统称为项目。
二、项目代号的组成
四、分析电气元件法
在分析某个电路时，要清楚该电路中所包括的各部件的功能和作用及技术参数等。
五、注意开关法
开关是控制电路通断的关键。通常按操纵开关的功能及不同工作状态来分析电路的工作原理。如点火系统供电，点火开关应处于点火挡或起动挡。在标准画法的电路图中，开关总是处于零位，即开关处于断开状态；电子开关的状态则视具体情形而定。
教案汽车电路分析教案
教案-汽车电路分析教案第一章：汽车电路基础知识1.1 汽车电路的组成电源：电池、发电机控制单元：ECU、ABS等用电设备：灯光、仪表、空调等电路保护元件：熔断器、继电器等1.2 汽车电路的符号与表示方法电源符号：电池、发电机控制单元符号：ECU、ABS等用电设备符号：灯光、仪表、空调等电路保护元件符号：熔断器、继电器等1.3 汽车电路的连接方式串行连接：依次连接，电流依次流过每个元件并行连接：连接，电流分支流过每个元件混联连接：串行与并行相结合的连接方式第二章：汽车电路图的识读与分析2.1 汽车电路图的识读方法了解电路图的符号与表示方法掌握电路图的布局与线路走向熟悉电路图的标注与说明2.2 汽车电路图的分析步骤确定电源与控制单元的位置与连接关系分析用电设备的连接方式与工作原理判断电路保护元件的设置与作用理清整个电路的信号流向与控制逻辑2.3 汽车电路图的案例分析以一个具体的汽车电路图为例，进行识读与分析分析电路图中的电源、控制单元、用电设备、电路保护元件等解释电路图中各个元件的功能与作用第三章：汽车电路故障诊断与检测3.1 汽车电路故障的类型与原因断路故障：线路断开、接触不良短路故障：线路短路、搭铁电器元件故障：保险丝熔断、继电器损坏等3.2 汽车电路故障诊断方法视觉检查：检查线路是否破损、松动等电阻测量：测量线路的电阻值，判断是否存在断路或短路电压测量：测量电路的电压值，判断电路的工作状态3.3 汽车电路故障检测工具与设备试灯：检查电路的通断情况万用表：测量电路的电压、电流、电阻等参数示波器：分析电路的波形，诊断故障原因第四章：汽车电路维修与保养4.1 汽车电路维修的基本原则安全第一：确保维修过程中的人员安全与车辆安全先简后繁：先检查简单的故障，再逐步排查复杂的故障逐步排除：从最容易出现故障的部位开始检查，逐步缩小故障范围4.2 汽车电路维修的注意事项断电操作：进行电路维修时，务必确保车辆断电，避免触电风险清洁保养：定期清洁电路板、线路等，保持电路的正常工作状态更换元件：更换损坏的电器元件时，选用质量可靠的配件4.3 汽车电路保养的方法与周期定期检查：每隔一定周期，对汽车电路进行检查与维护检查熔断器：定期检查熔断器的状态，及时更换损坏的熔断器检查线路：定期检查线路的破损、老化等情况，及时进行修复或更换第六章：汽车电路常用诊断与检测技巧6.1 诊断技巧概述了解汽车电路的工作原理和故障特点运用试灯、万用表、示波器等工具进行诊断采用分段排查、对比测试等方法6.2 常用诊断技巧电源系统诊断：检查电池、发电机、电压调节器等控制单元诊断：读取故障码、分析数据流等用电设备诊断：检查灯光、仪表、空调等设备的电路电路保护元件诊断：检查熔断器、继电器等6.3 诊断案例分析分析实际案例，展示诊断过程和方法结合案例讲解如何运用诊断技巧解决问题第七章：汽车电路控制系统分析7.1 控制系统概述了解控制系统的组成和作用掌握控制单元（ECU）的工作原理和功能熟悉各类传感器的检测方法和技术7.2 常用控制系统分析发动机控制系统：点火、燃油、排放等子系统传动控制系统：自动变速器、手动变速器等制动控制系统：ABS、盘式、鼓式等车身控制系统：灯光、门窗、座椅等7.3 控制系统案例分析以实际案例为例，分析控制系统的工作原理和故障诊断方法第八章：汽车电路图的绘制与修改8.1 电路图绘制基础熟悉电路图的符号和表示方法掌握电路图的布局和线路走向了解电路图的标注和说明8.2 电路图的绘制技巧绘制电路图时，遵循一定的规范和标准利用专业软件进行电路图绘制和修改电路图的绘制案例分析8.3 电路图的修改与优化针对实际问题，对电路图进行修改和优化遵循安全、可靠、经济的原则进行电路设计第九章：汽车电路维修案例分析9.1 维修案例概述了解维修案例的背景和问题描述分析故障现象和可能的原因制定维修方案和步骤9.2 维修案例解析详细解析维修过程中的诊断和修复步骤分析维修过程中遇到的困难和解决方法总结维修经验和教训9.3 维修案例分享分享多个维修案例，供参考和学习第十章：汽车电路保养与维护10.1 保养与维护概述了解汽车电路保养和维护的重要性掌握电路保养和维护的基本原则和方法熟悉电路保养和维护的周期和内容10.2 电路保养与维护技巧定期检查电路板、线路等，保持电路的正常工作状态清洁保养电路，防止灰尘和油污积累更换损坏的电器元件，选用质量可靠的配件10.3 保养与维护案例分析分析实际案例，展示保养和维护过程及效果结合案例讲解如何进行汽车电路的保养与维护第十一章：新能源汽车电路分析11.1 新能源汽车电路特点了解新能源汽车电路与传统汽车电路的区别掌握新能源汽车电路的组成和功能熟悉新能源汽车电路的符号和表示方法11.2 新能源汽车电路分析方法分析新能源汽车电路图的布局和线路走向识别新能源汽车电路中的特殊元件和控制单元判断新能源汽车电路的工作原理和信号流程11.3 新能源汽车电路案例分析以一个具体的新能源汽车电路为例，进行分析和解读解释新能源汽车电路中各个元件的功能和作用第十二章：汽车电路检修与故障排除12.1 检修与故障排除概述了解汽车电路检修和故障排除的基本原则和方法掌握汽车电路检修和故障排除的步骤和技巧熟悉汽车电路检修和故障排除的工具和设备12.2 检修与故障排除技巧使用试灯、万用表、示波器等工具进行检修和故障排除采用分段排查、对比测试等方法确定故障部位遵循先简后繁、逐步排除的原则12.3 检修与故障排除案例分析分析实际案例，展示检修和故障排除过程及方法结合案例讲解如何解决汽车电路的故障问题第十三章：汽车电路改造与升级13.1 改造与升级概述了解汽车电路改造和升级的目的和意义掌握汽车电路改造和升级的基本原则和方法熟悉汽车电路改造和升级的步骤和技巧13.2 改造与升级技巧针对汽车电路的不足和缺陷进行改造和升级遵循安全、可靠、经济的原则进行电路设计选择合适的电器元件和设备，提高电路的性能和功能13.3 改造与升级案例分析分析实际案例，展示改造和升级过程及效果结合案例讲解如何进行汽车电路的改造与升级第十四章：汽车电路与电子技术的融合14.1 电子技术与汽车电路的融合了解电子技术在汽车电路中的应用和影响掌握汽车电路与电子技术融合的特点和优势熟悉汽车电路与电子技术融合的发展趋势14.2 汽车电路与电子技术的融合应用分析汽车电路与电子技术融合的案例和应用了解汽车电路与电子技术融合的技术和原理探讨汽车电路与电子技术融合的未来发展方向14.3 汽车电路与电子技术的融合挑战与机遇分析汽车电路与电子技术融合所面临的挑战和问题探讨汽车电路与电子技术融合所带来的机遇和前景第十五章：汽车电路与安全15.1 汽车电路与安全的关系了解汽车电路安全的重要性和影响因素掌握汽车电路安全的基本原则和方法熟悉汽车电路安全的技术和设备15.2 汽车电路安全技术分析汽车电路安全技术的原理和应用了解汽车电路安全设备的组成和功能探讨汽车电路安全技术的发展趋势15.3 汽车电路安全事故案例分析分析实际案例，展示汽车电路安全事故的类型和原因结合案例讲解如何预防汽车电路安全事故的发生总结汽车电路安全经验和教训，提高安全意识重点和难点解析本文主要介绍了汽车电路的基础知识、电路图的识读与分析、电路故障诊断与检测、电路维修与保养、新能源汽车电路分析、电路控制系统分析、电路图的绘制与修改、电路维修案例分析、电路保养与维护、新能源汽车电路检修与故障排除、汽车电路改造与升级、汽车电路与电子技术的融合、汽车电路与安全等内容。
汽车电路识图教案
湖州交通学校汽修实训教案
学习领域
汽车电路识读基础
模块课程汽车电工识图授课时间第1周授课教师沈霖锋授课班级15技师课型理论目标课时2+2+2 重点汽车电路的组成、控制方式及原理
难点汽车电路的原理
目标群体15技师
教学环境教室/实训室
教学目标［知识目标］掌握电路的基本特点
［能力目标］能够明确电路的基础
［素质目标］与人沟通能力，主动学习能力
教学方法项目法/案例/调查法/引导文法/任务驱动法/实验法/角色扮演法/等教学设备PPT
教学环节教学内容备注
教学准备（理论准
准时上下课，遵守校纪校规，进行点名，确定学生
人数，
回顾幷提问上节课所学知识。
※导入。
汽车电路识图第一章教案
2）汽车电路
汽车电路有相对独立的系统组成，全车电路一般包括以下几部分组成。
（1）电源电路。由蓄电池、发电机、调节器及工作状况指示装置（电流表、充电指示灯）等组成。
（2）起动电路。由起动机、起动继电器、起动开关及起动保护装置组成。
掌握汽车电路的特点。
教学重点
掌握线路及电路的基本概念；
教学难点
掌握汽车电路的特点。
教学资源分析
网络 课本
课外作业
1、汽车电路有那些共同的特点？
2、为什么汽车上喜爱用负极搭铁？
板书设计
教学后记
课 堂 教 学 安 排
教学程序
时间分配
教学内容及师生互动
教学方法
设计意图
一、导引
汽车的电路是汽车的重要组成部分，随着电子技术在汽车工业中的不断应用而变得越来越广泛，特别是近年来的微型计算机在汽车上的应用，
问题一、为什么汽车电源系统要采用低压直流？
3、并联单线：
问题一、为什么在汽车上要采用并联单线？
答案：因为汽车上电气设备比较多，（1）采用并联电路可以保证各个用电设备相互独立的控制，（2）采用并联单线使得汽车上的线路布局清晰、安装方便，节约导线，维修简便；（3）采用单线连接方式可以把汽车的车架、发动机等金属壳体沟通并且作为汽车电气设备的公共连接端子。
四、作业
1、汽车电路有那些共同的特点？
2、为什么汽车上喜爱用负极搭铁？
（3）点火电路。由点火线圈、分电器、电子点火器、火花塞、点火开关等组成的电路。此外，有发动机控制单元进行点火控制时，可以不使用分电器。
汽车电路原理图识图教案
汽车电路原理图识图教案第一章：汽车电路基础知识1.1 电路的组成电源用电器连接导线控制开关1.2 电路的基本概念电压电流电阻欧姆定律1.3 汽车电路的特点直流电路单线制和双线制负极接地电压范围第二章：汽车电路图的识别与解读2.1 电路图的表示方法元件符号线路表示连接方式电源和地线表示2.2 电路图的阅读方法先读图例识别电路元件理解电路功能顺着电路流动方向阅读2.3 常用电路图的类型原理图接线图线束图位置图第三章：汽车电路原理图的识读实例3.1 实例一：启动电路原理图启动电机启动继电器启动开关电路连接方式3.2 实例二：照明电路原理图前大灯转向信号灯车内照明电路连接方式3.3 实例三：发动机控制系统电路原理图点火控制器喷油器氧传感器电路连接方式第四章：汽车电路图的绘制与制作4.1 电路图的绘制工具与材料绘图软件绘图板绘图笔颜色笔4.2 电路图的绘制步骤确定电路元件位置绘制电路元件符号连接电路线路添加电路注释4.3 电路图的制作注意事项符号规范线路清晰注释准确检查无误第五章：汽车电路图的故障分析与检测5.1 电路图故障分析方法直观法测量法替换法逻辑分析法5.2 电路图故障检测工具与设备数字万用表示波器电笔试灯5.3 电路图故障检测步骤与注意事项断电检测逐级检测注意安全做好记录第六章：汽车电路图的维修与保养6.1 维修注意事项遵守维修流程使用合适工具防止短路和触电保持工作环境整洁6.2 保养方法定期检查电路连接清洁电路元件检查电线磨损情况更换损坏元件6.3 常见故障处理启动困难灯光系统故障发动机控制系统故障充电系统故障第七章：汽车电路图的优化与改进7.1 优化目的提高电路性能降低能耗减小体积和重量提高安全性7.2 优化方法合理布局电路元件选择合适电线和连接器采用高效电路元件简化电路结构7.3 改进实例节能照明系统智能充电系统电子点火系统无人驾驶辅助系统第八章：汽车电路图的培训与教学8.1 培训目标培养学生识图能力培养学生绘图能力培养学生故障分析与检测能力培养学生维修与保养能力8.2 教学方法理论教学实践操作案例分析小组讨论8.3 教学评价课堂参与度操作技能理论知识故障排查能力第九章：汽车电路图的应用与发展9.1 应用领域汽车制造汽车维修与保养汽车改装汽车电子设备研发9.2 发展趋势电动化智能化网络化轻量化9.3 发展前景电动汽车市场扩大自动驾驶技术发展新能源汽车需求增长汽车电子元件创新第十章：汽车电路图的综合案例分析10.1 案例选择选择具有代表性的汽车电路系统涉及多种电路元件和连接方式包含故障现象和解决方案10.2 案例分析分析电路图结构与功能分析故障原因和产生过程分析维修保养方法与技巧10.3 案例总结总结电路图识图与解读方法总结故障分析与检测技巧总结维修保养经验与教训重点和难点解析教案内容较为详细，涵盖了汽车电路的基本知识、电路图的识别与解读、实例分析、电路图的绘制与制作、故障分析与检测、维修与保养、优化与改进、培训与教学、应用与发展以及综合案例分析等十个章节。
识读汽车电路图教案
识读汽车电路图教案第一章：汽车电路图基本概念与术语1.1 汽车电路图的定义与作用介绍汽车电路图的定义解释汽车电路图在汽车维修与诊断中的重要性1.2 汽车电路图的组成与结构介绍汽车电路图的基本组成部分解释电源、负载、控制开关、保护装置等概念1.3 汽车电路图的符号与表示方法介绍常用电气元件的符号及其含义解释线路、连接点、标注等表示方法第二章：汽车电路图的阅读与理解2.1 汽车电路图的阅读步骤与方法介绍阅读汽车电路图的基本步骤强调阅读时需要注意的细节与顺序2.2 汽车电路图的线路分析与解读介绍分析汽车电路图的方法与技巧解释如何识别线路、控制逻辑等2.3 汽车电路图的故障诊断与排查介绍汽车电路图在故障诊断中的应用解释如何通过电路图排查故障原因第三章：常用汽车电路图识读实例3.1 汽车照明系统电路图识读实例分析照明系统的电路图解释车灯、开关、保护装置等的工作原理3.2 汽车启动系统电路图识读实例分析启动系统的电路图解释启动机、启动开关、保护装置等的工作原理3.3 汽车空调系统电路图识读实例分析空调系统的电路图解释压缩机、温度控制、保护装置等的工作原理第四章：汽车电路图的绘制与设计4.1 汽车电路图的绘制原则与方法介绍汽车电路图绘制的基本原则解释如何合理布局、标识电气元件等4.2 汽车电路图的设计与优化介绍汽车电路图设计的方法与技巧解释如何提高电路图的可读性、可靠性与安全性4.3 汽车电路图的绘制软件与应用介绍常用的汽车电路图绘制软件解释如何利用软件绘制与优化汽车电路图第五章：汽车电路图的实践应用与维护5.1 汽车电路图在维修中的应用介绍汽车电路图在维修过程中的作用解释如何利用电路图诊断与修复故障5.2 汽车电路图的维护与保养介绍汽车电路图的维护与保养方法强调定期检查、清洁、更换损坏部件的重要性5.3 汽车电路图的安全注意事项介绍汽车电路图操作中的安全注意事项强调遵守操作规程、防止电气火灾等安全知识第六章：汽车传感器电路图识读6.1 传感器电路图的基本概念介绍传感器在汽车电路中的作用解释传感器电路图的组成与特点6.2 常见汽车传感器电路图识读分析氧传感器、温度传感器、速度传感器等电路图解释传感器的工作原理及其在电路图中的表示方法6.3 传感器电路图故障诊断与排查介绍传感器电路图在故障诊断中的应用解释如何通过电路图识别传感器故障第七章：汽车动力系统电路图识读7.1 动力系统电路图的基本概念介绍动力系统电路图的定义与作用解释动力系统电路图的组成与结构7.2 常见汽车动力系统电路图识读分析发动机控制系统、变速器控制系统等电路图解释动力系统中电气元件的工作原理及其在电路图中的表示方法7.3 动力系统电路图故障诊断与排查介绍动力系统电路图在故障诊断中的应用解释如何通过电路图识别动力系统故障第八章：汽车电子控制系统电路图识读8.1 电子控制系统电路图的基本概念介绍电子控制系统电路图的定义与作用解释电子控制系统电路图的组成与结构8.2 常见汽车电子控制系统电路图识读分析防抱死制动系统（ABS）、电子稳定程序（ESP）等电路图解释电子控制系统中的电气元件及其工作原理在电路图中的表示方法8.3 电子控制系统电路图故障诊断与排查介绍电子控制系统电路图在故障诊断中的应用解释如何通过电路图识别电子控制系统故障第九章：汽车电路图的更新与维护9.1 汽车电路图的更新原因介绍汽车电路图更新的必要性解释新技术、新部件对电路图更新的影响9.2 汽车电路图的更新方法与步骤介绍汽车电路图更新的方法与步骤强调在进行更新时需要注意的细节9.3 汽车电路图的维护与保养介绍汽车电路图在日常维护与保养中的注意事项强调定期检查、清洁、更换损坏部件的重要性第十章：汽车电路图的综合应用案例分析10.1 汽车电路图在维修案例中的应用分析实际汽车维修案例中电路图的作用解释如何利用电路图诊断与修复故障10.2 汽车电路图在汽车改装中的应用介绍汽车电路图在汽车改装中的作用解释如何利用电路图进行合理的改装设计10.3 汽车电路图在汽车性能检测中的应用介绍汽车电路图在汽车性能检测中的作用解释如何通过电路图分析汽车性能指标重点和难点解析一、汽车电路图基本概念与术语的识读，特别是对电路图的定义、组成、结构和符号表示方法的理解。

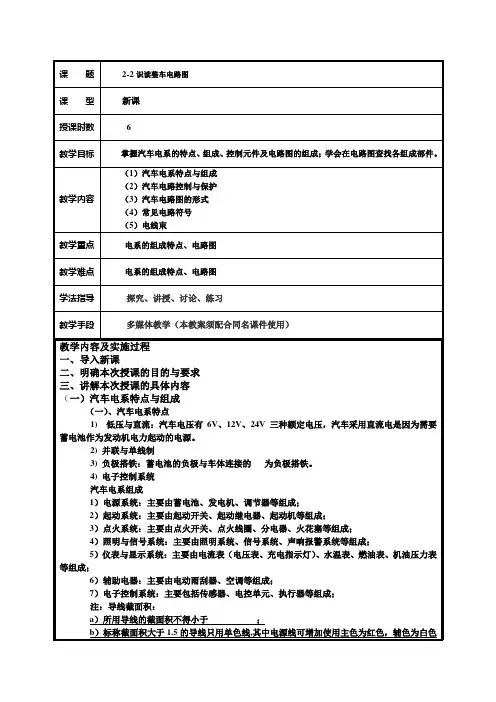

识读汽车电路图-教案范文
或黑色的两种双色线。
c)高压线的截面积约为1.5。
点火开关是汽车电路中最重要的开关，以点火开关为中心将全车电路分成几条主干线，即：蓄电池火线（30号线）、附件火线（Acc线）、钥匙开关火线（15号线).主要功能：锁住转向盘转轴（Lock）接通点火仪表指示（ON或IG）启动档（ST或Start）附加电源档（Acc）（二）汽车电路控制与保护1、电源开关：用于切断蓄电池与外电路的连接，以防止汽车停驶过程中蓄电池经外电路漏电。
电源开关主要有闸刀式和电磁式两种。
2、点火开关：点火开关是一个多档开关，需用相应的钥匙才能对其进行操纵。
点火开关通常用于控制点火电路，仪表电路、发电机励磁电路、起动电路及一些辅助电器电路等。
3、灯光开关：通常是两档式开关，按操纵的形式主要有推拉式、旋转式两种。
灯光开关一档接通示廓灯、尾灯、仪表照明灯等；二档接通前照灯、尾灯、仪表照明灯等。
4、组合开关：由两种及两种以上的开关集装在一起，可使操纵更加方便。
5、熔断器：熔断器的保护元件是熔丝，串联在其所保护的电路中。
熔断器为一次性器件，使用须注意：熔断器熔断后，必须先查找故障原因。
并彻底排除。
更换熔断器时，一定要与原规格相同，特别不能使用比规定容量大的熔断器，否则将失去保护作用。
熔断器支架与熔断器接触不良会产生电压降和发热现象。
因此，特别要注意检查有无氧化现象和脏污。
若有脏污和氧化物，须用细砂纸打磨光，使其接触良好。
3 /9断路器点火开关是汽车电路中最重要的开关，是各条电路分支的控制枢纽，是多档多接线柱开关。
主要功能：锁住转向盘转轴（Lock）,接通点火仪表指示等（ON或IG），起动(ST或Start)挡，附件挡（Acc主要是收放机专用），如果用于柴油车则增加(HEAT)挡。
其中起动、预热挡因为工作电流很大，开关不易接通过久，所以这两挡在操作时必须用手克服弹簧力，扳住钥匙，一松手就弹回点火挡，不能自行定位，其他挡均可自行定位。
点火开关的结构及表示方法如下图所示。
教案简案 可下载 可修改 优质文档汽车电路图识读
项目五汽车电路图识读【组织教学】检查学生出勤，作好学生考勤记录。
分好学习小组，选出小组长。
强调学生学习的主体性，强调小组讨论与合作，正确制定计划并实施，小组长起学习组织者作用。
强调实习纪律，做好安全文明生产。
【课题导入】当今的汽车对电子控制系统的要求日益提高，如何从复杂电路中高效地找到我们所需要的电路呢？【讲授新课】（2课时；4课时）任务雪铁龙轿车电路图的识读一、汽车电路图的分类1. 电路原理图电路原理图主要用来表达电控系统各电气设备的机电细节和工作原理，是我们分析电控系统故障原因的主要依据，当遇到疑难故障时使用率较高。
2. 电路接线图电路接线图它主要用来表达电控系统各电器、插接器、线束之间的连接关系。
电路接线图是我们在车上真正能看到实物图，是引导我们在车上查找电控系统故障部位和故障原因的主要依据。
3. 电器布置图电器布置图主要表达电控系统各电器、线束、中间插接器等在车上的布局和位置，有时为了便于看清细节，还安排了局部放大图。
电器布置图是我们在检测电控系统故障时，寻找电器元件和线束等在车上方位的主要依据。
日常的维修工作中使用率最高。
二、汽车电器编码规则电器元件的编码与它的电气功能关联起来，即一般用四个字符来表示一个电器元件，其中前两个字符表示该电器的功能，后两个字符表示该电器的编号。
所有电器的功能分为 8 类：1—动力组， 2—信号－外部照明组， 3—内部照明组，4—驾驶员信息组5—清洗刮扫组， 6—其他辅助机构组， 7—驾驶帮助组， 8—驾驶舒适组三、汽车电器编码说明1 电源器件的特殊编码： a. BB00：蓄电池； b. BB10：蓄电池正极盒；c. CA00：点火开关；d. BF00：熔断器盒。
2 指示灯的编码前有字母 V，如：V 1000 表示充电指示灯。
3 中间插接器（用于连接两个线束）的编码方法是在编码的两位数字前加字母 IC，如： IC 20；对于同一中间插接器的不同连接，在编码的两位数字后加字母以区别，如IC 05 A，IC 05B4 有特殊功能的自由插接器（如用于某功能的测试），作为电器元件进行编码前加字母 C，如“C 001”表示诊断插头。
《汽车电路识图》教案
3.本课题参阅的材料
4.对本课题作业的要求
详细内容及要求
一、车辆制动控制系统简介
1．ABS
2.ASR
3.EPS
4.ABS 与 ASR 的比较
（1）共同点
（2）不同点
5.ESP 与 ABS 及 ASR 的比较
二、ABS 的组成
三、ABS、ASR 和 ESP 车辆制动控制电路识读示例
④本田车系充电系统电路的识读与分析
（5）充电系统电路检测
①发电机B 端子和调节器 S 端子的检测
②发电机调节器IG 端子和 L 端子的检测
2.起动系统电路
（1）起动系统电路的组成
（2）起动系统电路识读示例
①大众桑塔纳起动控制电路
a.起动机控制电路
b.主电路
②通用别克君威的起动控制电路
a.起动机第一控制电路
《
第1
教学内容
课题一汽车电路图基础知识
教学任务
1. 熟悉汽车电路的组成与特点。
2. 熟悉汽车电路常见电气元件的性能与特点。
3. 熟悉汽车电路的类型。
对学生的要求
课前预习，课堂上认真、注意力集中，实践规范
教学过程
课程导入
一、组织教学（2分钟）
整顿纪律、清点人数，稳定学生情绪。
二、导入新课（5分钟）
1.本课题的学习目的
7.中央线路板
四、汽车电路的类型
1.直接控制电路
2.间接控制电路
3.非电控电路
（1）手动开关
（2）温控开关
（3）压力开关
（4）滑动变阻器
4.电控电路
（1）电控单元电源电路
（2）电控单元信号输入电路
①传感器信号电路：空气流量计、进气压力传感器、进气温度传感器、节气门位置传感器、发动机转速与曲轴位置传感器、爆燃传感器、氧传感器
中职汽车电路识图授课计划
截交线
截交线的形成、特性、平面体和曲面体截 交线的画法
2
组合体的投影及尺寸标注
组合体的类型、画法、标注的尺寸分类及 注意事项
2
14
第
章
机件的表达方法
基本视图、向视图、局部视图、斜视图的 画法及特点、剖视图和断面图的分类特点 及区别
2
标准件与常用件的画法
螺纹连接、弹簧、齿轮、键连接、滚动轴 承
4
机械图样中的技术要求
电路图的识读
2
感谢您的支持与使用
如果内容侵权请联系删除
仅供教糙度
2
零件图
零件图的内容、视图的表达、尺寸标注
4
装配图
装配图的内容、视图的表达、尺寸标注
2
8
第
章
图形符号
r解认识图形符号及图形符号的组合的 使用
2
文字符号
文字符号的分类、组合使用及特殊文字符 号
1
项目符号
项目符号的组成、应用及注意事项
1
电气制图的一般规则和基 本表示法
电气图的一般规则、电路图的基本表示方 法及连接线的表示方法
2
16
第 四 章
概述
汽车电气设备的分解和汽车电路和特点
2
框图
框图的绘制原则、方法、作用和识读、汽 车用框图
2
电路图
电路图的绘制原则、方法、作用和识读、 汽车用电路图
4
接线图与汽车用布线图
绘制接线图的通用原则、布线图的表示方 法和内容
4
汽车用线束图
线束图的绘制方法和内容、线束图识读
4
说明书用电气图
电气系统说明书用图、电器产品使用说明 书用图
2
20
识读汽车电路图教案
识读汽车电路图教案第一章：汽车电路图基本概念1.1 电路图的定义：电路图是汽车电气系统的图形表示，用于展示汽车各部件之间的电气连接关系。
1.2 电路图的组成部分：电源：电池、发电机等控制单元：发动机控制单元、车身控制单元等用电设备：灯、仪表、空调、音响等导线：连接各部件的电线接插件：连接导线的插头和插座1.3 电路图的符号：电源符号：电池、发电机控制单元符号：矩形框，内部标注控制单元名称用电设备符号：圆形或方形，内部标注设备名称导线符号：直线，标注导线颜色和规格接插件符号：矩形框，内部标注插头和插座名称第二章：汽车电路图的阅读方法2.1 从电源开始阅读：先找到电路图中的电源部分，理解电源的输出和输入关系，顺着电路流向逐级分析。
2.2 从用电设备开始阅读：先找到电路图中的用电设备部分，理解设备的控制原理，逆着电路流向逐级分析。
2.3 分模块阅读：将电路图分成若干模块，先阅读一个模块，理解模块内部电路关系，再与其他模块进行联系。
第三章：汽车电路图的绘制方法3.1 绘制电路图的步骤：确定电路图的绘制范围：电源、控制单元、用电设备等选择合适的符号表示各部件画出各部件之间的连接关系标注导线颜色、规格和接插件名称3.2 绘制电路图的注意事项：电路图应简洁明了，避免冗余线条电路图应遵循一定的布局原则，如从上到下、从左到右等电路图应标注单位、符号、说明等信息第四章：汽车电路图的常见故障分析4.1 短路故障：短路故障会导致电流过大，可能损坏电源、控制单元、用电设备等。
4.2 断路故障：断路故障会导致电路不通，用电设备无法正常工作。
4.3 接触不良故障：接触不良会导致电路阻抗增大，影响用电设备的正常工作。
4.4 搭铁故障：搭铁故障会导致电路短路，可能损坏电源、控制单元、用电设备等。
第五章：汽车电路图的实际应用案例5.1 案例一：某车型发动机无法启动，通过阅读发动机控制单元电路图，找到相关电路，分析故障原因并进行维修。
