lnconel600材料

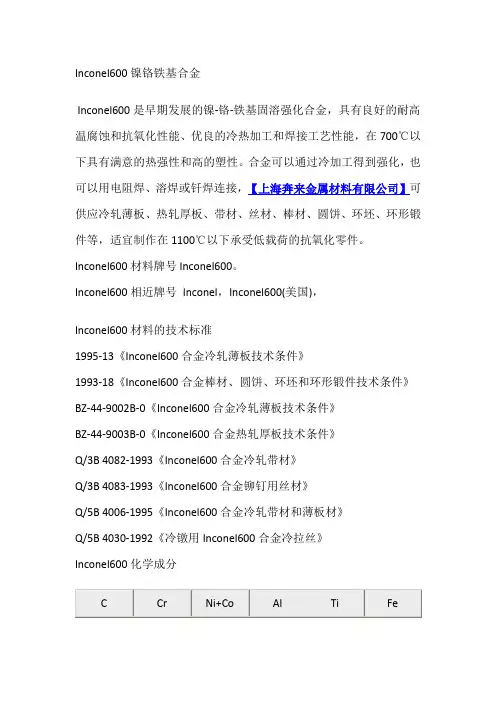

Inconel600
Inconel600镍铬铁基合金Inconel600是早期发展的镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。
合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，【上海奔来金属材料有限公司】可供应冷轧薄板、热轧厚板、带材、丝材、棒材、圆饼、环坯、环形锻件等，适宜制作在1100℃以下承受低载荷的抗氧化零件。
Inconel600材料牌号 Inconel600。
Inconel600相近牌号Inconel，Inconel600(美国)，Inconel600材料的技术标准1995-13《Inconel600合金冷轧薄板技术条件》1993-18《Inconel600合金棒材、圆饼、环坯和环形锻件技术条件》BZ-44-9002B-0《Inconel600合金冷轧薄板技术条件》BZ-44-9003B-0《Inconel600合金热轧厚板技术条件》Q/3B 4082-1993《Inconel600合金冷轧带材》Q/3B 4083-1993《Inconel600合金铆钉用丝材》Q/5B 4006-1995《Inconel600合金冷轧带材和薄板材》Q/5B 4030-1992《冷镦用Inconel600合金冷拉丝》Inconel600化学成分注：1 航天用材料标准BZ-44-9003B-0规定ω(C)≤0.10%,ω(P)≤0.020%,ω(Nb)≤1.00%。
2 标准1995-13标准规定ω(P)≤0.025%,ω(Nb)≤1.00%。
Inconel600热处理制度板材：1010～1050 ℃，3～5min/mm，空冷；带材：1010℃±10℃，空冷；丝材：1065℃±10℃，空冷。
棒材、环形件检验试验经1010℃±10℃，空冷固溶处理。
Inconel600品种规格与供应状态可供应各种规格的板材、棒材、锻件、带材、丝材、圆饼、环坯、环形锻件。

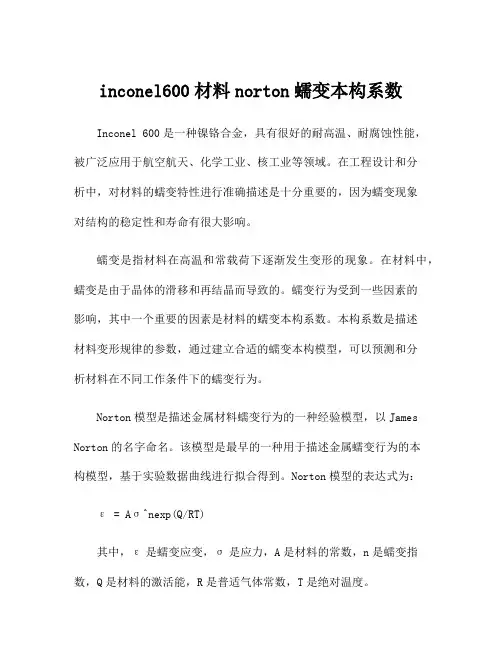

inconel600材料norton蠕变本构系数
inconel600材料norton蠕变本构系数Inconel 600是一种镍铬合金，具有很好的耐高温、耐腐蚀性能，被广泛应用于航空航天、化学工业、核工业等领域。
在工程设计和分析中，对材料的蠕变特性进行准确描述是十分重要的，因为蠕变现象对结构的稳定性和寿命有很大影响。
蠕变是指材料在高温和常载荷下逐渐发生变形的现象。
在材料中，蠕变是由于晶体的滑移和再结晶而导致的。
蠕变行为受到一些因素的影响，其中一个重要的因素是材料的蠕变本构系数。
本构系数是描述材料变形规律的参数，通过建立合适的蠕变本构模型，可以预测和分析材料在不同工作条件下的蠕变行为。
Norton模型是描述金属材料蠕变行为的一种经验模型，以James Norton的名字命名。
该模型是最早的一种用于描述金属蠕变行为的本构模型，基于实验数据曲线进行拟合得到。
Norton模型的表达式为：ε = Aσ^nexp(Q/RT)其中，ε是蠕变应变，σ是应力，A是材料的常数，n是蠕变指数，Q是材料的激活能，R是普适气体常数，T是绝对温度。
对于Inconel 600材料而言，其蠕变本构系数可以通过实验数据进行拟合得到。
在实际应用中，通常需要通过试验来确定Inconel 600材料的蠕变指数、激活能等参数。
通过测量不同温度和应力下的蠕变应变，可以得到一组应变-应力数据点，然后利用最小二乘法等拟合方法来确定Norton模型中的参数。
Inconel 600材料的蠕变行为对于不同应力和温度下的应变和时间的关系进行了广泛的研究。
通过实验，可以得到Inconel 600材料在不同温度和应力下的蠕变曲线。
这些曲线可以用来拟合Norton模型，从而确定Inconel 600材料的蠕变本构系数。
值得注意的是，由于Inconel 600材料在高温下有良好的耐蠕变性能，因此在实际应用中通常需要进行较长时间的蠕变实验，以获得准确的蠕变本构系数。
除了Norton模型外，还有其他一些用于描述金属材料蠕变行为的本构模型，如NP模型、DD Visco Model等。
INCONEL 600化学成分Inconel600执行标准
INCONEL 600（UNS N06600\NS312）产品名称INCONEL 600的高镍成分使合金具有非常强的抗氯化物应力裂变腐蚀能力，以及在还原状态下可维持其高耐蚀性及在碱溶液中亦具有很强的耐腐蚀能力。
同时因含铬，所以在氧化性环境下耐腐蚀性更胜纯镍。
产品描述INCONEL 600是镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀性(耐酸碱) 和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。
该合金为低温至1093℃环境设计。
高温下的耐氧化性极其优秀，在1093℃时有良好的抗氧化性和耐碳化稳定性(但是在含有硫化氢的还原性气氛中，它的上限温度为535℃)。
对高温下的氯化氢以及氯气的处理非常有效；氯化氢可达约538℃，氯气至510℃为止可安心地使用。
对于氮、氢以及渗炭而言，此合金亦具有非常优秀的耐蚀性，因此被用于各种热处理炉。
耐蚀性能和应用Inconel 600合金的高镍含量让它对中等强度的还原性环境有良好的耐蚀性能，同时对氯离子应力腐蚀断裂有也良好的耐蚀性能，因此，600合金可以使用在MgCl溶液中。
相似地，铬让600合金在弱氧化性环境中有一定的耐蚀性能，从某种意义上讲，600合金已经是商业纯镍的替代品.但在象热的浓硝酸的强氧化性溶液中，600合金的耐蚀性能比较差。
600合金在中性和碱性的盐溶液中不会有腐蚀情况发生，可以使用在苛刻的腐蚀环境中。
600合金对蒸汽和蒸汽、空气、碳的氧化物的混合气体有抵抗力，但在含有硫的高温气体环境中则会腐蚀。
600合金在高温时对碳化有极佳的抵抗力，且对氧化有良好的抵抗，所以长期以来此合金被用于热处理工业上.在中等高温时对脱水Cl 2和HCl气体有良好的抵抗性。
600合金在碱液浓缩过程中耐热应力腐蚀。
总结起来600合金主要有如下几点特性：1、直到1093℃时仍然具有抗氧化性；2、耐碳化性；3、到大约538℃时对脱水Cl仍然有抵抗性；4、对氯离子应力腐蚀断裂有免疫力；5、对碱的腐蚀有良好的抵抗力.其应用场合如下所示：1、热处理相关元件及设备；2、温度达到538℃的氯化设备；3、纸浆厂的碱溶解池；4、碱液浓缩相关设备。
Inconel600镍合金板材 N06600钢板
Inconel600镍合金板材耐高温N06600钢板2.4816中厚板
Inconel600合金在800℃以下具有满意的热强性和高的塑性。
在1000℃以下具有良好的耐高温腐蚀和耐氧化性能，该合金长期使用zhun织稳定，具有良好的冷热加工和焊接性能和低温力学性能，合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，适宜制作在700-800℃以下工作的发动机燃烧室以及1100℃以下承受低载荷的耐氧化零件。
主要产品有冷轧薄板、热轧厚板、带、棒、管、环形锻件等。
Inconel600执行标准和对应牌号名称：
Inconel600耐蚀性能特点：
大家在选择材料时要注意到他的一些性能，Inconel600合金在淡水和波动的海水中，具有较好的抗腐蚀能力，在静止的海水中可能产生腐蚀斑点，对各种碱性溶液和大多数有机酸及化合物的腐蚀抗力很高，不易产生应力腐蚀裂纹，但在高浓度苛性碱或高温Hg条件下易产生应力腐蚀裂纹。
Inconel600化学成分：
Inconel600主要规格：
冷扎薄板4mm-5mm,
热轧板4mm-30mm,
棒8mm-350mm,
带0.1mm-0.8mm,
管50-260mm。
Inconel600物理性能：
Inconel600应用领域：广泛用于化学加工领域，制造加热器、蒸发器、脂肪酸处理用准凝器，处理松香亭酸用设备或和动力工业。
Inconel 600材料
Inconel 600600合金是镍－铬－铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接工艺性能，在700℃以下具有满意的热强性和高的塑性。
合金可以通过冷加工得到强化，也可以用电阻焊、熔焊或钎焊连接。
Inconel 600国内外对应牌号：Inconel 600供货规格：圆钢、棒材、带材、管材、阀座、球体、法兰和锻件协商供应Inconel 600具有以下特性：1. 具有很好的耐还原、氧化、氮化介质腐蚀的性能2. 在室温及高温时都具有很好的耐应力腐蚀开裂性能3. 具有很好的耐干燥氯气和氯化氢气体腐蚀的性能4. 在零下、室温及高温时都具有很好的机械性能5. 具有很好的抗蠕变断裂强度，推荐用在700℃以上的工作环境。
Inconel 600的金相结构：Inconel 600为面心立方晶格结构。
Inconel 600的耐腐蚀性：600合金对于各种腐蚀介质都具有耐腐蚀性。
铬的成分使该合金在氧化条件下比镍 99.2 (合金 200) 和镍99.2（合金 201,低碳）具有更好的耐腐蚀性。
同时，较高的镍含量使合金在还原条件和碱性溶液中具有很好的耐腐蚀性，并且能有效地防止氯-铁应力腐蚀开裂。
600合金在乙酸、醋酸、蚁酸、硬脂酸等有机酸中具有很好的耐蚀性，在无机酸中具有中等的耐蚀性。
在核反应堆中一次和二次循环使用的高纯度水中具有很优秀的耐蚀性。
600尤其突出的性能是能够抵抗干氯气和氯化氢的腐蚀，应用温度达650℃。
在高温下，退火态和固溶处理态的合金在空气中具有很好的抗氧化剥落性能和高强度。
该合金也能抵抗氨气和渗氮、渗碳气氛，但是在氧化还原条件交替变化时，合金会受到部分氧化介质的腐蚀（如绿色死亡液）Inconel 600工艺性能与要求：热加工1.热加工温度范围1200℃～900℃，冷却方式为水淬或快速空冷。
2.得到最佳耐蚀性能和最适宜的晶体结构，热加工后要进行热处理。
3.材料可以直接送入已升温的炉中。

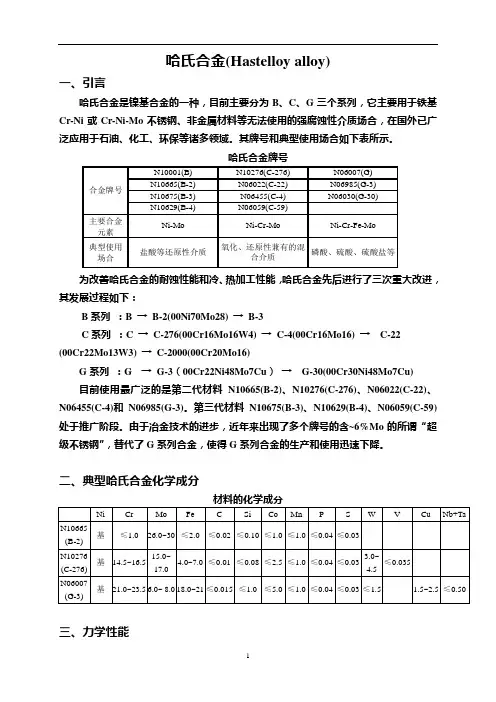

哈氏合金(Hastelloy alloy)Inconel600 Alloy(因康镍600合金)
哈氏合金(Hastelloy alloy)一、引言哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。
其牌号和典型使用场合如下表所示。
哈氏合金牌号为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进，其发展过程如下：B系列：B →B-2(00Ni70Mo28) →B-3C系列：C →C-276(00Cr16Mo16W4) →C-4(00Cr16Mo16) →C-22(00Cr22Mo13W3) →C-2000(00Cr20Mo16)G系列：G →G-3（00Cr22Ni48Mo7Cu）→G-30(00Cr30Ni48Mo7Cu)目前使用最广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。
第三代材料N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。
由于冶金技术的进步，近年来出现了多个牌号的含~6%Mo的所谓“超级不锈钢”，替代了G系列合金，使得G系列合金的生产和使用迅速下降。
二、典型哈氏合金化学成分三、力学性能哈氏合金的力学性能非常突出，它具有高强度、高韧性的特点，所以在机加工方面有一定的难度，而且其应变硬化倾向极强，当变形率达到15%时，约为18-8不锈钢的两倍。
哈氏合金还存在中温敏化区，其敏化倾向随变形率的增加而增大。
当温度较高时，哈氏合金易吸收有害元素使它的力学性能和耐腐蚀性能下降。
材料的力学性能四、常用哈氏合金1：Hastelloy B-2 alloy(哈氏B-2合金)一、耐蚀性能哈氏B-2合金是一种有极低含碳量和含硅量的Ni-Mo合金，它减少了在焊缝及热影响区碳化物和其他相的析出，从而确保即使在焊接状态下也有良好的耐蚀性能。
Inconel600 (UNS6600)
Inconel600 (UNS6600)Inconel600 特性及应用领域概述：该合金是镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接性能，在700℃以下具有满意的热强性和高的塑性。
合金可以通过冷加工得到强化，也可以用电阻焊、溶焊或钎焊连接，适宜制作在1100℃以下承受低载荷的抗氧化零件。
Inconel600 相近牌号：（铁之家特钢-行业领导者）GH600 (中国) NC15FE(法国)、W.Nr.2.4816 NiCr15Fe(德国) NA14(英国)Inconel600 化学成份：合金牌号%镍Ni钴Co铬Cr铁Fe铌Nb钽Ta碳C锰Mn硅Si硫S磷P铜Cu铝Al钛TiInconel600最小14 6.0最大721710.0 1.00.15 1.00.50.0150.040.50.350.50Inconel600 物理性能：密度g/cm3熔点℃热导率λ/(W/m•℃)比热容J/kg•℃弹性模量GPa剪切模量GPa电阻率μΩ•m泊松比线膨胀系数a/10-6℃-18.431370143012.85(100℃)43520576 1.050.3412.35(20~100℃)Inconel600 力学性能：(在20℃检测机械性能的最小值)热处理方式抗拉强度σb/MPa屈服强度σp0.2/MPa延伸率σ5/%布氏硬度HBS固溶处理58524030≥217Inconel600 生产执行标准：标准棒材锻件板(带)材丝材管材美国材料与试验协会ASTM B166ASTM B166ASTM B168ASTM B166ASTM B167 ASTM B163 ASTM B516 ASTM B517美国航空航天材料技术规范AMS 5665AMS 5665AMS 5540AMS 5687AMS 5580美国机械工程师协会ASME SB166ASME SB166ASTM SB168ASME SB166ASME SB167 ASTM SB163 ASTM SB516 ASTM SB517Inconel600 金相组织结构：该合金在1120℃处理2h，仅有TiN氮化物和Cr7C3型碳化物，在870℃经1500℃长期时效后，组织中仍然是Cr7C3和TiN，说明该合金的组织是稳定的。
因康镍600成分
因康镍600成分
因康镍600是一种镍基合金，其主要成分包括：
1.镍(Ni)：占比约为72%，这是Inconel 600的基本元素，对提高合金的强度和耐
腐蚀性有重要作用。
2.铬 (Cr)：占比约为14%到17%，铬具有抗腐蚀和抗氧化性能，能提高合金在高温
环境下的稳定性，并增强合金的硬度和耐磨性。
3.铁(Fe)：占比约为6%到10%，铁在合金中提高强度和韧性，同时也赋予了良好
的延展性和加工性能。
4.碳 (C)：含量不超过0.15%，虽然碳可以提高硬度和耐磨性，但过量可能导致脆性
增加，因此需严格控制。
5.硅(Si)：含量不超过0.5%，硅能提高耐腐蚀性和抗氧化性，同时改善合金的铸造
性能和加工性能。
6.锰(Mn)：含量不超过1.0%，锰同样用于提高强度和耐腐蚀性，并且可以改善合
金的加工性能和焊接性能。
7.硫(S)：含量不超过0.015%，硫的作用主要是提高耐腐蚀性，但过量可能导致热
脆性增加。
8.磷(P)：含量不超过0.015%，磷也有助于提高耐腐蚀性，但应避免过高含量以防
止脆性问题。
9.钛 (Ti)、铝 (Al) 和铜 (Cu)：这些元素的含量通常很低，不会显著影响合金的性能。
综上所述，Inconel 600的成分主要包括镍、铬、铁等基本元素，以及适量的碳、硅、锰、硫等，这些元素共同作用，使得Inconel 600具有良好的耐腐蚀性和高温性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Inconel600合金（国家标准牌号为NS312）为镍基合金，其合金元素主要为14%~17%的Cr，和6%~10%的Fe，因Inconel600合金具有较好的力学功能归纳功能和较高的耐蚀功能使用在核电、石化等对腐蚀功能和力学功能具有较高要求的地方。
Inconel600合金中Ni含量高达72%以上，使该合金具有优秀的耐腐蚀功能，并根本免于氯离子诱发的应力腐蚀开裂，铬的添加可大大提高国际通称：INCONEL Alloy 600、UNS N06600、NS312、W.-Nr.2.4816、NCF 600、NAS 600、Nicrofer 7216 Alloy 600、ATI 600
执行标准：ASTM B168/ASME SB-168、ASTM B166/ASME SB-166、ASTM B167/ASME SB-167、ASTM
B163/ASME SB-163、ASTM B564/ASME SB-564
产品介绍（以下为典型化学成分及机械功能（ASTM）参考
INCONEL 600是镍-铬-铁基固溶强化合金，具有杰出的耐高温腐蚀性（耐酸碱）和抗氧化性能、优异的冷热加工和焊接工艺性能，在700℃以下具有满足的热强性和高的塑性。
该合金为低温至1093℃环境设计。
高温下的耐氧化性极端优异，在1093℃时有杰出的抗氧化性和耐碳化稳定性（但是在含有硫化氢的复原性气氛中，它的上限温度为535℃）。
对高温下的氯化氢以及氯气的处理非常有用；氯化氢可达约538℃，氯气至510℃为止可安心地使用。
关于氮、氢以及渗炭而言，此合金亦具有非常优异的耐蚀性，因而被用于各种热处理炉。
配套焊接材料及焊接工艺：Inconel600合金的焊接主张采用AWS A5.14焊丝ERNiCr-3或AWS A5.11焊条ENiCrFe-3，焊材尺度有Φ2.4、3.2、4.0,产地为：美国哈氏、美国SMC和德镍，焊接工艺及指导书欢迎来电讨取。
库存情况：600合金板库存现货尺度有0.5mm-12mm,600合金棒材库存现货尺度有Φ12mm-Φ220mm,管材管件及其他可根据客户要求定做。
材料产地主要有美国SMC、美国冶联科技ATI、德国蒂森克虏伯VDM和德镍。
提供原厂原料证明书、报关单及原产地证明文件。
Inconel600供货资询：①⑧⑨⒍⒋⒍⒏②⑥⑧⑦
Inconel600钢板Inconel600棒Inconel600锻件Inconel600管Inconel600带材应用领域有：甑式炉,马弗炉及热处理夹具和料筐，真空炉设备，最高工作温度华氏1000度氯化设备，二氧化钛工厂，甑式炉,脂肪酸工艺中的加热器、蒸馏器、泡罩塔和冷凝器，硫化钠制作工艺中的蒸发器管、管板和压片盘，纸浆制作中的松香酸处理设备等。
