水利工程制图试卷

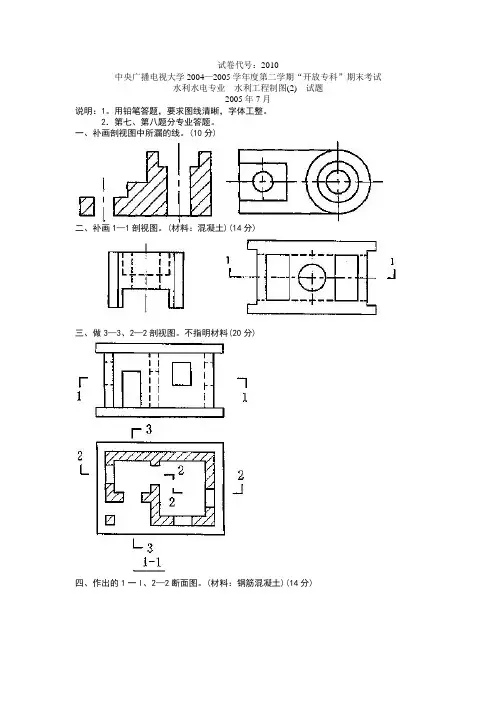

水利工程制图试题

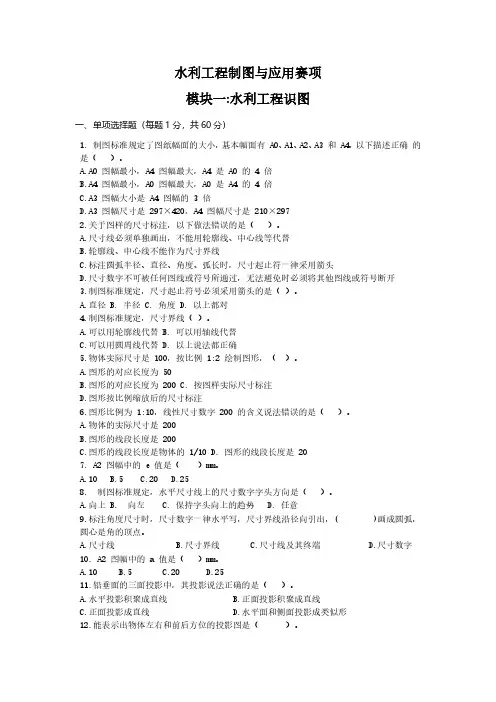

一、选择题（每题2分，总计20分）
1、国家标准中优先采用的图纸基本幅面有（ C ）
A、3种
B、4种
C、5种
D、6种
2、标准中规定标题栏正常情况下应画在图框的（ B ）
A、左上角
B、右上角
C、左下角
D、右下角
3、绘制圆弧连接图时，应确定（ C ）
A、切点的文章
B、连接圆弧的圆心
C、先定圆心再定切点
D、连接圆弧的大小
4、点A（8，12，3）反映到X坐标的值为（A）
A、8
B、12
C、3
D、0
5、绘制组合体视图时，应先进行（ D ）
A、尺寸分析
B、线形分析
C、视图选择
D、形体分析
6、一下比例分别画同一个几件，所绘图形最大的比例是（ B ）
A、1：1
B、1：5
C、5：1
D、2：1
7、在尺寸标准中，尺寸线为（ C ）
A、粗实线
B、点画线
C、细实线
D、虚线
8、水工图是用于什么事业的图（ C ）
A、交通事业
B、城市建筑事业
C、水利事业
D、城市给水事业
9、隧洞的桩号0+000应该标准在什么位置（ D ）
A、尾端
B、中间
C、闸门槽
D、始端
10、AutoCAD制图中以下几个命令，哪个是属于画圆（A）
A、CIRCLE
B、LINE
C、ERASE
D、POLYGON
二、填空题（每空2分，总计20分）
1、平面图形中的线段按所给尺寸的完整性可分为已知线段、中间线段、连接线段三种。
2、组合体表面连接关系可分为相贴、相切、相交三种。
3、请填出A4图纸的尺寸210mm×297mm，A3图纸的尺寸297mm×420mm。
4、在用AutoCAD绘图中画直线的命名是LINE 。
5、水闸、船闸等过水建筑物的进出口处两侧的导水墙称为翼墙。
三、名词解释（每题6分，总计30分）
1、投影——用灯光或者日光照射物体，在地面或墙面上就会产生影子，这种现象叫投影。
2、丁字尺——一般是由有机玻璃制成，由互相垂直的尺头和尺身构成。
3、剖面图——假想用剖切平面将物体在某处切断，仅画出该剖面部分的图形和材料图例，这样的图形称为剖面。
4、两直线交叉——空间两直线既不平行，又不相交，称为两直线交叉。两直线垂直是两直线交叉的特殊情况。
5、六面基本视图——国际中规定用正六面体的六个面作为基本投影面，将物体放在其中，物体保持不动，分别向六个基本投影面投影，得到的六个基本视图。包括正视图、俯视图、左视图、右视图、仰视图、后视图。
四、问答题（每题15分，总计30分）
1、通常阅读水工图的要求。
答：1、通过看枢纽布置图了解：枢纽的地理位置，该处的地形和河流状况，各建筑物的位置和主要尺寸，建筑物之间的互相关心。
2、通过看结构图了解：各建筑物的名称、功能、工作条件、结构特点，建筑物各组成部分的结构形状、大小、作用、材料和互相位置，附属设备的位置和作用等。
3、进行归纳总结，以便对水利枢纽有一个完整、全面的了解。
