AOI设备操作知识测试题+答案
电子厂aoi考试题目及答案
电子厂aoi考试题目及答案电子厂AOI考试题目及答案1. AOI（自动光学检测）系统的主要功能是什么？A. 检测电子元件焊接质量B. 检测电子元件的型号C. 检测电子元件的尺寸D. 检测电子元件的包装答案：A2. AOI系统在检测过程中使用的主要技术是什么？A. 红外检测技术B. 紫外检测技术C. 激光检测技术D. 光学成像技术答案：D3. AOI系统检测过程中，哪些因素会影响检测结果的准确性？A. 光源强度B. 摄像头分辨率C. 检测算法D. 以上都是答案：D4. AOI系统在电子厂中的主要应用场景有哪些？A. SMT生产线B. 半导体封装线C. 电路板组装线D. 以上都是答案：D5. AOI系统检测到焊接缺陷后，通常会采取哪些措施？A. 立即停止生产线B. 标记缺陷位置C. 通知操作人员D. 以上都是答案：D6. AOI系统在检测过程中，如何区分不同类型的焊接缺陷？A. 通过缺陷的形状B. 通过缺陷的颜色C. 通过缺陷的大小D. 通过缺陷的图像特征答案：D7. AOI系统在电子厂中的维护和校准周期通常是多久？A. 每周一次B. 每月一次C. 每季度一次D. 每年一次答案：B8. AOI系统在检测过程中，如何减少误报率？A. 提高光源强度B. 提高摄像头分辨率C. 优化检测算法D. 以上都是答案：C9. AOI系统在电子厂中的优势有哪些？A. 提高检测速度B. 减少人工成本C. 提高检测准确性D. 以上都是答案：D10. AOI系统在电子厂中的局限性是什么？A. 无法检测到微小的缺陷B. 对环境光线敏感C. 无法识别所有类型的焊接缺陷D. 需要定期维护和校准答案：D。
AOI星级考试试题
Aol星级考试试题1、CCTC的质量政策是及时、准确、（）地为客户及合作伙伴提供满意的产品及服务。
A、负责B、高效（汇确答案）C、保证D、可靠2、盖铜箔的地方露出基材称为（）A、板穿B、缺口C、崩孔D、开路3、因人员操作不当或设备原因致使板面留下划痕的现象称为（）A、开路擦花''f-'⅛∙）C、缺口D、凸瘤4、手术刀不可修里的缺陷是（）A、短路B、凸瘤C、开路D、铜点5、两条不相连的导线连接在一起并且有两拼以上在同一个地方称为（）A、定开B、板穿C、凸瘤D、定短（「）6、同一条线路断开称为（）A、短路B、开路，C、擦花D、板穿7、板面须蚀去的铜蚀不去,线宽间距超差称为（）A、蚀不净IB、开路C、短路D、过蚀8、操作Aol检修时，对翘曲板件进行检查时,须先开启（）功能，避免板件撞击设备A、吸真空（正确答案）B、光源C、对焦D、镭射9、设备和工具的清洁要求：用擦机布将AoI和放板车的外表的灰尘和杂物擦干净,再用（）醮上酒精清洗AOl的传送皮带。
A、擦机布B、纸巾C、无尘布（正确答案）D、抹布10、在三厂批管卡右上角可查看到（）信息A、Wo号B、料号C、批次号（卜硝件案）D、工单号Ik在三厂批管卡左上角可查看到（）信息A、WO号B、料号C、批次号D、工单号（12、检修过程中查到报废缺陷应用（）进行标识A、红色水性笔B、绿色水性笔C、白板笔D、黑色油性笔（13、内层板报废是使用（）进行报废标识A、黑色油性笔打X及粘贴铜胶纸IlJiB、粘贴铜胶纸C、绿色水性笔打XD、绿色水性笔打X及粘贴铜胶纸14、生产编号以T字母开头，我们叫做（）板？A、生产板B、NPI板案）C、试验板D、拖缸板15、外层板报废是使用（）进行报废标识A、黑色油性笔打X及粘贴铜胶纸B、黑色油性笔打X及手术刀挑断线路C、手术刀挑断线路D、绿色油性笔打X及手术刀挑断线路16、在MES上录单元报废可以按照（）来录入A、panlsetC、pcsD、出货单元17、二次内层拼板报废标准是（）A、每拼板报废出货单元S2/3B、每拼板报废出货单元≤1∕2C、每拼板报废出货单元＞2/3D、每拼板报废出货单元＞1/218、开路的检查标准是（）A、报废、不允许（十:确答案）B、认可、修理C^认可、允许D、认可、补线19、Aol生产的工艺流程是（）A、分析-过滤-检修，B、过滤■分析■检修C、分析-检修-过滤D、过滤-检修-分析20、为防止火灭事故，车间内禁止做什么事？A、聊天B、喝水C、吸烟、点燃物品ID、嬉戏打闹。
TP- AOI-FQC测试试题及答案
TP- AOI-FQC测试试题及答案判断题3级组件上有违反最小电气间隙的一个锡尖，这种状况是缺陷对(正确答案)错AOI测试发现卡板，直接将产品取出即可不用反馈。
对错(正确答案)AOI测试上岗前不用阅读MI，只要指导伙伴或班组长指导OK即可。
对错(正确答案)AOI机器轨道偏小导致卡板，消除静音，将板取出即可。
对错(正确答案)AOI日常检验依据来源于MI和产品检验指示。
对(正确答案)错JT机器AOI周保养由TE编程人员保养。
对错(正确答案)不合格产品定义不符合标准（包括行业标准、客户标准、电装通用标准等）、不符合电装文件规定、遭遇意外状况的产品或状态不明的可疑产品。
对(正确答案)错单板周转过程中，两只手可以各拿1块单板对错(正确答案)单板周转过程中，双手握住单板即可对错(正确答案)当不良达到启动QRQC标准，依据《快速反应质量控制流程》要求在10分钟内启动QRQC对错(正确答案)电感的丝印为100，读取其元件值10μH对(正确答案)错电阻丝印为4R5表示其阻值为45Ω对错(正确答案)任何违反最小电气间隙的情况对于所有三个级别的产品都是缺陷条件对(正确答案)错四色环电阻中颜色为：黄、紫、红、金表示470+/-5%阻值对错(正确答案)午饭时间由于吃饭时间大于30分钟，返回后可不用打卡对错(正确答案)新员工独立上岗操作必须持有上岗证对(正确答案)错依据《电装检验标准》对于3级产品，连接器芯针偏移可接收标准≤25%对(正确答案)错有源晶振无方向，无源晶振有方向对错(正确答案)员工在进行单板周转时禁止直接持拿板件，必须双手使用防静电托盘进行周转对(正确答案)错在IPC-A-610F级标准中元件管脚划伤可接受标准为，受损部位深度小于管脚直径的1/10 对(正确答案)错IPC-A-610 F标准中定义焊锡发生任何连锡都不允许；对错(正确答案)AOI报点显示错料，要同时确认极性是否反向对(正确答案)错立式元器件的碎裂或划伤，只要没有暴露元件基材，以及没有影响功能就可接受；对错(正确答案)贴片元器件不允许有缺口或破损；对错(正确答案)IPC标准针对标签检查定义如果打印内容有空缺或脏污，只要用扫描枪试扫三次确认可以扫描即可接受；对(正确答案)错AOI操作人员只要会操作机器即可，不需要懂检验标准。

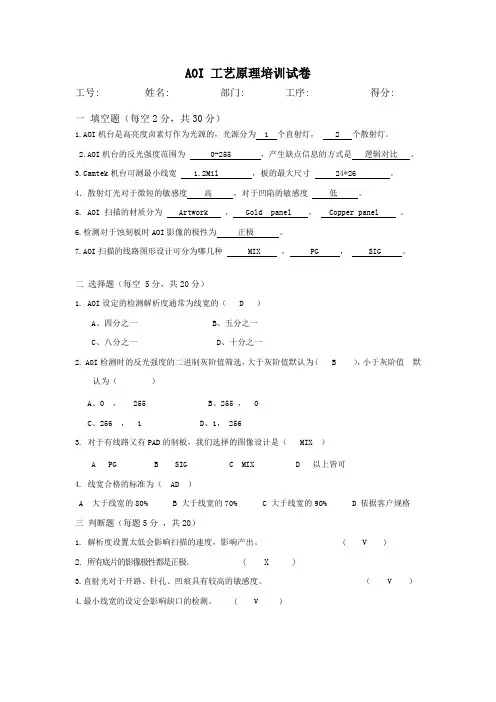

AOI工艺原理试卷答案
AOI 工艺原理培训试卷工号: 姓名: 部门: 工序: 得分:一填空题（每空2分，共30分）1.AOI机台是高亮度卤素灯作为光源的，光源分为 1 个直射灯， 2 个散射灯。
2.AOI机台的反光强度范围为 0-255 ，产生缺点信息的方式是逻辑对比。
3.Camtek机台可测最小线宽 1.2Mil ，板的最大尺寸 24*26 。
4．散射灯光对于微短的敏感度高，对于凹陷的敏感度低。
5. AOI 扫描的材质分为 Artwork ， Gold panel ， Copper panel 。
6.检测对于蚀刻板时AOI影像的极性为正极。
7.AOI扫描的线路图形设计可分为哪几种 MIX ， PG ， SIG 。
二选择题（每空 5分，共20分）1. AOI设定的检测解析度通常为线宽的（ D ）A、四分之一B、五分之一C、八分之一D、十分之一2. AOI检测时的反光强度的二进制灰阶值筛选，大于灰阶值默认为（ B ），小于灰阶值默认为（）A、0 ， 255B、255 ， 0C、256 ， 1D、1， 2563. 对于有线路又有PAD的制板，我们选择的图像设计是（ MIX ）A PGB SIGC MIXD 以上皆可4. 线宽合格的标准为（ AD ）A 大于线宽的80%B 大于线宽的70%C 大于线宽的90%D 依据客户规格三判断题（每题5分，共20）1. 解析度设置太低会影响扫描的速度，影响产出。
( V )2. 所有底片的影像极性都是正极。
( X )3.直射光对于开路、针孔、凹痕具有较高的敏感度。
（ V ）4.最小线宽的设定会影响缺口的检测。
( V )四简答题（每题15分,共30分，）1 DRC，Feature，MIC这三个检查规范主要用于哪些缺陷的检查?答：DRC用于侦测最小线宽间距，微短和开路。
Feature用于侦测开路，短路，尺寸不符及其他缺陷。
MIC 侦测不规则形状的缺陷，特别是比较大的缺陷。
2 说明“缺口”“线细”“针孔”“孔偏破”报废的判定标准？答：缺口、线细、针孔的报废标准为大于线路的20%或者按照客户的规定。

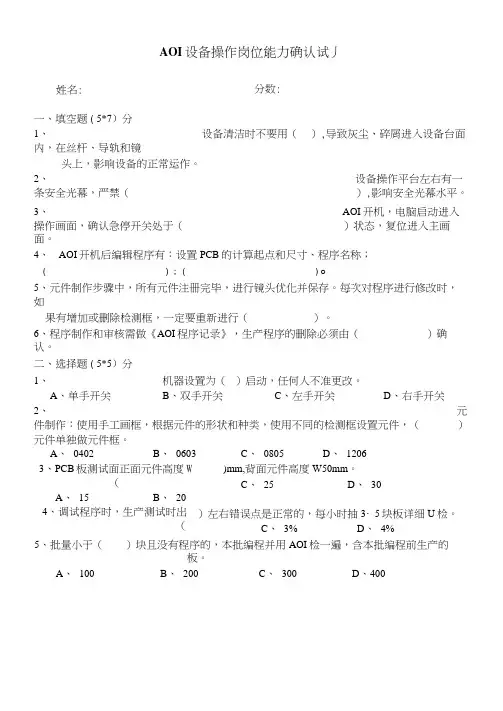

AOI设备操作岗位能力确认试题
AOI 设备操作岗位能力确认试丿分数:一、填空题（5*7）分1、 设备清洁时不要用（ ）,导致灰尘、碎屑进入设备台面内，在丝杆、导轨和镜头上，影响设备的正常运作。
2、 设备操作平台左右有一条安全光幕，严禁（ ）,影响安全光幕水平。
3、 AOI 开机，电脑启动进入操作画面，确认急停开关处于（ ）状态，复位进入主画面。
4、 AOI 开机后编辑程序有：设置PCB 的计算起点和尺寸、程序名称；（ ）；（ ）o5、元件制作步骤中，所有元件注册完毕，进行镜头优化并保存。
每次对程序进行修改时，如果有增加或删除检测框，一定要重新进行（ ）。
6、程序制作和审核需做《AOI 程序记录》，生产程序的删除必须由（）确认。
二、选择题（5*5）分1、机器设置为（ ）启动，任何人不准更改。
A 、单手开关B 、双手开关C 、左手开关D 、右手开关2、 元件制作：使用手工画框，根据元件的形状和种类，使用不同的检测框设置元件，（ ）元件单独做元件框。
A 、 0402B 、 0603 3、PCB 板测试面正面元件高度W （ A 、 15 B 、 20C 、 0805D 、 1206)mm,背面元件高度W50mm 。
C 、 25D 、 30）左右错误点是正常的，每小时抽3・5块板详细U 检。
C 、 3%D 、 4%5、批量小于（ ）块且没有程序的，本批编程并用AOI 检一遍，含本批编程前生产的板。
A 、 100B 、 200C 、 300 姓名: 4、调试程序时，生产测试时岀（ 、 、D 、400三、简答题（2*20）分1、简述生产中有哪些情况属于AOI免检？2、简述操作操作设备时有哪些安全要求?。

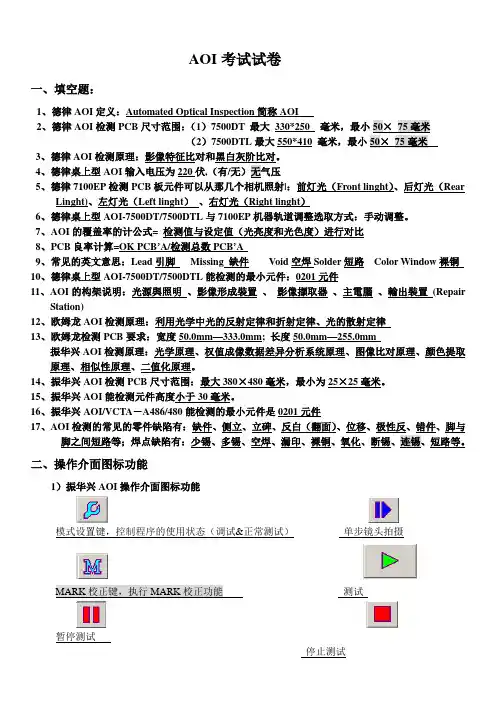

AOI考试试题
AOI考试试卷一、填空题：1、德律AOI定义：Automated Optical Inspection简称AOI2、德律AOI检测PCB尺寸范围：（1）7500DT 最大330*250 毫米，最小50×75毫米（2）7500DTL最大550*410 毫米，最小50×75毫米3、德律AOI检测原理：影像特征比对和黑白灰阶比对。
4、德律桌上型AOI输入电压为220伏,（有/无）无气压5、德律7100EP检测PCB板元件可以从那几个相机照射|：前灯光（Front linght）、后灯光（RearLinght)、左灯光（Left linght）、右灯光（Right linght）6、德律桌上型AOI-7500DT/7500DTL与7100EP机器轨道调整选取方式：手动调整。
7、AOI的覆盖率的计公式= 检测值与设定值（光亮度和光色度）进行对比8、PCB良率计算=OK PCB’A/检测总数PCB’A9、常见的英文意思：Lead引脚Missing 缺件Void空焊Solder短路Color Window裸铜10、德律桌上型AOI-7500DT/7500DTL能检测的最小元件：0201元件11、AOI的构架说明：光源與照明、影像形成裝置、影像擷取器、主電腦、輸出裝置(RepairStation)12、欧姆龙AOI检测原理：利用光学中光的反射定律和折射定律、光的散射定律13、欧姆龙检测PCB要求：宽度50.0mm—333.0mm; 长度50.0mm—255.0mm振华兴AOI检测原理：光学原理、权值成像数据差异分析系统原理、图像比对原理、颜色提取原理、相似性原理、二值化原理。
14、振华兴AOI检测PCB尺寸范围：最大380×480毫米，最小为25×25毫米。
15、振华兴AOI能检测元件高度小于30毫米。
16、振华兴AOI/VCTA－A486/480能检测的最小元件是0201元件17、AOI检测的常见的零件缺陷有：缺件、侧立、立碑、反白（翻面）、位移、极性反、错件、脚与脚之间短路等；焊点缺陷有：少锡、多锡、空焊、漏印、裸铜、氧化、断锡、连锡、短路等。
中达AOI初级考试及答案
中达AOI初级考试及答案一、填空题1、安全工作规程是中规定：设备对地电压高于v为高电压;低电压在v以下为;安全电压为36v以下;安全电流为10ma以下。
2、值班人员因工作须要松开遮栏展开工作，建议的安全距离就是10kv时0.7m，35kv 时1.0m，kv时1.5m，kv时3.0m。
3、雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器、避雷针和接地装置。
4、突遇存有电气设备起火时，应立即将该设备的电源阻断，然后展开救火。
5、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。
6、在变压器的图形符号中y则表示三相线圈星形相连接。
7、变电站(所)控制室内信号一般分为电压信号;电流信号;电阻信号。
8、在磁铁设备周围不得采用皮尺、线尺、金属尺和展开测量工作。
9、带电设备着火时应使用干粉、、二氧化碳灭火器，不得使用泡沫灭火器灭火。
10、变电站(所)常用直流电源存有蓄电池、硅整流、电容储能。
11、变电站(所)事故照明必须是独立电源，与常用照明回路不能混接。
12、高压断路器或隔绝控制器的波隆涅区操作方式术语应当就是打响、再分上。
13、继电保护装置和自动装置的投解操作术语应是投入、解除。
14、检电装拆毁接地线的操作方式术语就是装设、拆毁。
15、每张操作票只能填写一个操作任务，每操作一项，做一个记号“√”。
16、已继续执行的操作方式票标明“已继续执行”。
补发的操作方式应当标明“补发”字样。
这两种操作方式票至少必须留存三个月。
二、名词解释：1、三相交流电：由三个频率相同、电势振幅成正比、相位差互差°角的交流电路共同组成的电力系统，叫做三相交流电。
2、一次设备：直接与生产电能和输配电有关的设备称为一次设备。
包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。
3、二次设备：对一次设备展开监控、测量、压低掌控和维护促进作用的辅助设备。
AOI&AVI考试中级试题-1答案
昆颖电子（昆山）有限公司工务室AOI保养组专案考核中级试题（1）工號__________ 姓名____________ 得分_____________一﹑填空（每空3分*12空）36分1. D8 AOI的氣壓參數管控範圍是0.8 ± 0.2 PSI2. 奧寶Discover8所使用的CCD的型號是4k3. 對於燈泡類型中檢課 Discovery8機台所使用的燈泡工作電壓為24 V ﹐功率為250 W共有 5 個燈泡4.spiron8800的sun電腦的系統為solaris ，discovery使用的系統為linux5.缺點互譯﹕1.open: 開路 2. short: 短路 3. Space間距不足6. Discover 8的官方理論掃描速度以4mil的線來計算為100片/小時，而公司實際生產速度80片/小時二﹑判斷（每小題3分*8題）24分1.Discovery8是通過SIP電腦處理檢測資料的。
（√）2.spiron 8800 與 discovery 8 機台都是用 5 盞燈。
（×）3.D8 AOI的氣壓參數管控範圍是0.8 ± 0.2 PSI 。
（√）4.機器需要關機時可以直接按緊急開關來實現切斷電源關機效果. （×）5. spiron 8800是雙臺面機器而D8 也是雙臺面機器。
（×）6. 每掃描一片板都需要我們手動對位元一次。
（×）7.真空泵被關閉後，機台可以正常量產。
（√）8 .機臺上有一個純白色的陶瓷條﹐它是用來作對焦用的（×）三、選擇題（每小題3分*8題）24分1.D8 Job Flow Manager初始化不過相關損壞部件有可能是（C）A.scanner馬達損壞B.go button（GO键） C網線2. VRS小鍵盤上的skip pcb 的作用是 ( A )A.跳PCBB.檢驗下一缺點C.退出當前程式3，Calibration(光校正)的主要作用是什麼？( A )A：繪出灰度值的分佈圖，計算出臨界值B：找出最清晰的圖像 C：光補償3.在機台的右側有一黑一白兩個按鈕﹐白色的作用是 ( B )A：關閉機運動部分電源 B：開啟運動部分電源C：關閉主機電腦5，以下不會導致AOI無法開機的是？( B )A：工作站沒有開機 B：VRS 沒有開機 C：AOI 的緊急開關被壓下6，如果機器線上之間報很多假的space，應該更改那個參數？( B )A：最小線寬 B：最小線距 C：線寬容差7，Fine short(微短)的敏感度是？( B )A：off~very high 為由高到低 B：Off~very high 為由低到高 C: off~very high 為手動設定8. AOI 初使化時Light test 不能通過，不可能是其原因的是？( A )A：硬碟損壞 B：光泡已經燒壞 C：白色光補償條不潔三﹑簡答（16分）1. discovery8主機的硬體組成部分﹕（6分）1.电源2.内存条3.主板4.CPU5.硬盘6.光驱2. D8的初始化项目有哪些，那个项目是测试AOI设备的运动情况的？(10分)答：D8的初始化项目有Communication、Camera、Motion、SIP、Video、Electricity、Job Flow Manager、Light Test。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
姓名：岗位：得分：阅卷人：日期：
AOI设备操作知识测试题
一.填空(共20分)
1.AOI主机开机方法:检查UPS是否开启, 弹起急停按钮，按下电脑启动按钮,AOI系统开始启动。
2.在AOI设备中，CAM350主要作用把CAM标准图形和实物板两个图形保持一致。
3.在基本参数里，工序：板的生产流程状态，目前有内层、外层和干膜。
4.蚀板系数是指CAM标准图形中的线宽和实际生产出来线宽之间的差值。
5.解析度共分为6个等级，数值越小，检测精度越密,检测的速度越慢,决定采用哪一等级的解析度是由最小线宽或最小线距共同决定。
6.如果最小的线宽是4mil，最小的线距是6mil，那么我们选择的解析度是 4.72它的像素直径是15um。
7.在同一批板中，可能个别板的亮度会大幅度的改变，因此在批量检测中假点突然增多，需要首先进行抽样动作，检查阀值设置是否合理。
8.在基本参数中，工作编号，层数和工序决定了一款板，也就是说不同型号的板这三个参数不能更改。
9.抽样后的阀值应该设置在度值最高的基材+20 且高低阀值设置为一致。
二.判断题(共10分)
1.当进行手动对位时，我们的对位图形区域要选择在有效检测区域靠近左下角的区域，并避免将平台本身拍入图像中，以免影响系统判定基材灰度值。
（√）
2.当在扫描检板时，当前线路板图形参考数据中，横向拉
延值超出了+/-10,此时应该检查板曲，板厚参数设置及拼版数
据设置。
（
√ )
3.测混合板时，最小线宽为4mil/最小线距为3.4mil，,
解析度为4.09。
（√）
4.主机测完的板子放在修板台上可以随意使用工作编号和
序号,只要是同一层次即可. ( × )
三.问答题（共70分）
1.AOI安全及操作注意事项。
(15分)
答：
•在紧急停止按钮使用后必须对系统重新执行初始化动作才能使用！
•在执行扫描过程前确保扫描台上没有不牢固的物体。
请不要
•在设备运行期间，将手或者其它物体放置在扫描台上，除非您正处于放置线路板
面及取下线路板过程中，特别注意请您不要穿宽松的衣服及佩戴首饰。
•在打开维修区域时操作设备任何的按钮。
•在遇到警告提示时继续操作，直到充分理解并满足指示的状况。
•卸下任何盖板、护罩或限止装置。
2.常见的错误提示，软件的故障及解决方法?如:"自动对
位时查找图像失败"和"轴未就绪错误"(15分)
答：出现“自动对位时查找图像失败”时的解决方法：
1、检查板面放置是否与CAM资料设置一致
2、检查是否上下放反
3、检查选择图形区域是否有脏/氧化
1、看标准图形是否与板上不一致，包括方向/大小
2、蚀板不良或蚀板过度
6、通过抽样来检查阀值设置是否错误(太高或太低)
出现“轴未就绪错误”时的解决方法：
1、打开了两个AOI程序
2、紧急停止开关未打开，或电气部分未接通电源
3、X/Y轴不在正常复位的位置，需要关闭急停手动到正常位置。
4、使用motion软件运动到正常位置.
3.列举出常规的CAM资料优化方法及具体的指令?(20分) 答：
➢ AOI系统接受以下2种格式的CAM资料：
➢ Gerber RS274X 格式，推荐格式：英制 2，6 不省零。
绝对坐标
➢ODB++ 格式。
Tgz文件。
