离心泵的分类及型号表示
离心泵分类及各自特点
离心泵分类及各自特点离心泵是当前工业中广泛应用的一种泵类，它通过高速旋转的离心力将液体从中心吸入，然后通过出口将液体排出。
离心泵的分类很多，下面将会详细介绍几种常见的离心泵及它们各自的特点。
一、按照叶轮布置方式分类：1. 射流式离心泵：射流式离心泵的叶轮位于泵的出口，液体经过叶轮的作用，增加其流速，然后再通过管道排出。
这种泵的特点是结构简单，效率较高，适用于输送高温、含有颗粒物质或有腐蚀性的介质。
2. 单级离心泵：单级离心泵的叶轮只有一个级数，液体在叶轮的作用下被加速，然后排出。
这种泵的特点是结构简单、运行平稳、噪音低，适用于输送清水等无固体颗粒的介质。
3. 多级离心泵：多级离心泵的叶轮有多个级数，液体在每个级数的叶轮作用下逐级加速，最后排出。
这种泵的特点是能够提供较高的扬程，适用于输送大流量、大扬程的介质。
二、按照泵的结构分类：1. 单吸式离心泵：单吸式离心泵只有一个吸入口，液体通过吸入口进入泵内，然后被叶轮加速并排出。
这种泵的特点是结构简单、易于安装和维修，适用于输送低粘度、清洁的介质。
2. 双吸式离心泵：双吸式离心泵有两个对称的吸入口，液体可以从两个吸入口中任意进入泵内。
这种泵的特点是流量大、扬程高、效率高，适用于输送大流量、大扬程的介质。
3. 泄压式离心泵：泄压式离心泵是一种在高压系统中工作的泵，它的排液口与进液口相连，当液体通过叶轮加速排出时，压力降低，液体会从排液口回流进入泵内，形成一个循环。
这种泵的特点是节能、运行稳定、压力变化小，适用于高压系统中的循环泵。
三、按照介质输送方式分类：1. 强制循环泵：强制循环泵是一种用于输送有固体颗粒物质的介质的泵，它通过叶轮的作用将液体加速，然后通过出口排出，同时将固体颗粒物质循环运动，从而实现泵送介质和清洗叶轮的目的。
这种泵的特点是能够输送含有较大颗粒物质的介质，适用于煤矸石、沙砾和废水等输送。
2. 混流离心泵：混流离心泵是通过叶轮和静叶片的作用将流体加速，然后在离心力的作用下将流体推送到出口。

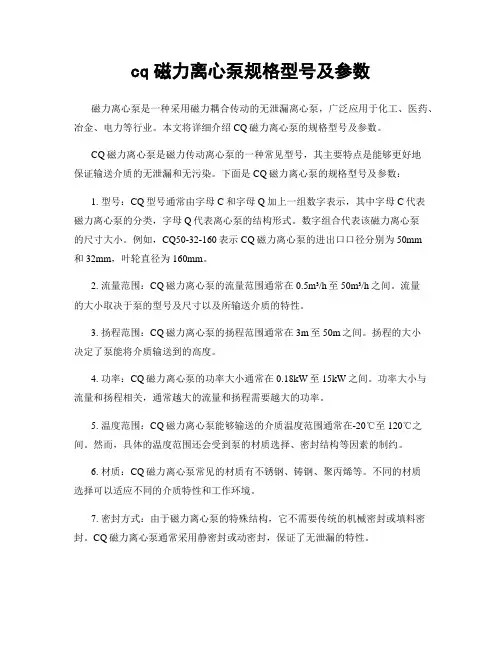

cq磁力离心泵规格型号及参数
cq磁力离心泵规格型号及参数磁力离心泵是一种采用磁力耦合传动的无泄漏离心泵，广泛应用于化工、医药、冶金、电力等行业。
本文将详细介绍CQ磁力离心泵的规格型号及参数。
CQ磁力离心泵是磁力传动离心泵的一种常见型号，其主要特点是能够更好地保证输送介质的无泄漏和无污染。
下面是CQ磁力离心泵的规格型号及参数：1. 型号：CQ型号通常由字母C和字母Q加上一组数字表示，其中字母C代表磁力离心泵的分类，字母Q代表离心泵的结构形式。
数字组合代表该磁力离心泵的尺寸大小。
例如，CQ50-32-160表示CQ磁力离心泵的进出口口径分别为50mm和32mm，叶轮直径为160mm。
2. 流量范围：CQ磁力离心泵的流量范围通常在0.5m³/h至50m³/h之间。
流量的大小取决于泵的型号及尺寸以及所输送介质的特性。
3. 扬程范围：CQ磁力离心泵的扬程范围通常在3m至50m之间。
扬程的大小决定了泵能将介质输送到的高度。
4. 功率：CQ磁力离心泵的功率大小通常在0.18kW至15kW之间。
功率大小与流量和扬程相关，通常越大的流量和扬程需要越大的功率。
5. 温度范围：CQ磁力离心泵能够输送的介质温度范围通常在-20℃至120℃之间。
然而，具体的温度范围还会受到泵的材质选择、密封结构等因素的制约。
6. 材质：CQ磁力离心泵常见的材质有不锈钢、铸钢、聚丙烯等。
不同的材质选择可以适应不同的介质特性和工作环境。
7. 密封方式：由于磁力离心泵的特殊结构，它不需要传统的机械密封或填料密封。
CQ磁力离心泵通常采用静密封或动密封，保证了无泄漏的特性。
总结起来，CQ磁力离心泵是一种常见的磁力离心泵型号，其规格型号及参数涵盖了进出口口径、流量范围、扬程范围、功率大小、温度范围、材质选择和密封方式等方面。
根据具体的工作要求和输送介质特性，选择适合的CQ磁力离心泵型号能够更好地满足工作需求，确保离心泵的高效稳定运行。
请注意，本文所提供的参数和范围仅供参考，实际使用时应根据具体的需求和工作环境选择合适的CQ磁力离心泵，并参考厂家提供的详细技术资料。
各种离心泵型号大全全详细介绍
排污泵系列型号管道离心泵型号意义Q:潜水W:排污G:管道Y:液下N:泥浆Z:自吸L:立式AS:撕裂JY:搅匀P:不锈钢B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└──────────W：排污Q：潜水P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ISG型立式离心泵└────────┼IRG型立式热水泵├IHG型立式不锈钢化工泵└YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ISGD型低转速立式离心泵└────────┼IRGD型低转速立式热水泵├IHGD型低转速立式不锈钢化工泵└YGD型低转速立式防爆油泵└────────────泵的口径即代表泵排出公称直径（mm）例：100100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式W：P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）例：100PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式W：排污└─────────────--泵排出的公称直径即口径（mm）例：100100-15-7.5100 YWP B 100 - 15 - 7.5 例：50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ISGD型低转速立式离心泵└────────┼IRGD型低转速立式热水泵├IHGD型低转速立式不锈钢化工泵└YGD型低转速立式防爆油泵例：65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ISW型卧式管道离心泵└────────┼ISWR型卧式管道热水离心泵└ISWH型卧式不锈钢管道离心化工泵例：5015-30│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式W：排污泵P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B│││││└────泵的电机（KW）││││└─────不锈钢材质│││└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││││└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵50 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min例：NL76A-9N L( C F W )76 A - 9│││││││└──泵的扬程(m) ││││││└────机械密封│││││└─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m) │││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)多级离心泵系列型号意义DL、DLR系列立式多级离心泵└───────────自吸式││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：5018-15×550 GDL 18 - 15 × 5││││└─泵的级数│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)例：21/2-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整例:4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316└────-──-CDL-冲压轻型立式多级离心泵例:8012×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵产品简介IS、IR型泵系单级离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠型号说明IS（IR）65—50—160│││││││叶轮名义直径（mm）。
卧式离心泵型号及参数
卧式离心泵型号及参数卧式离心泵是一种常见的泵类设备，广泛应用于工农业生产、市政建设、能源和矿业等领域。
它以其结构简单、性能可靠、使用方便等特点，受到了广大用户的青睐。
下面将为大家介绍几种常见的卧式离心泵型号及其主要参数。
1.IS卧式单级单吸离心泵型号：IS50-32-125流量：12.5m³/h扬程：20m转速：2900r/min功率：3kW吸入直径：50mm排放直径：32mm2.S卧式单级双吸离心泵型号：S250-500流量：400m³/h扬程：80m转速：1450r/min功率：90kW吸入直径：250mm排放直径：500mm3.D型卧式多级离心泵型号：D150-100x3流量：300m³/h扬程：180m转速：2950r/min功率：132kW吸入直径：150mm排放直径：100mm4.DG型卧式多级管道离心泵型号：DG25-50x3流量：6m³/h扬程：150m转速：1450r/min功率：4kW吸入直径：25mm排放直径：50mm5.IH型卧式化工离心泵型号：IH80-65-125流量：60m³/h扬程：32m转速：2900r/min功率：11kW吸入直径：80mm排放直径：65mm以上是一些常见的卧式离心泵型号及其主要参数，不同型号的泵适用于不同的工农业生产需求，用户可根据实际情况选择合适的型号和参数。
此外，还需要根据具体的工作环境和介质特性考虑泵的材料选择、密封方式等因素，以确保泵的安全可靠运行。
离心泵的分类
离心泵的分类x离心泵的分类离心泵是一种重要的流体泵，它可以将较低压力的流体转换为较高压力的流体，在许多领域得到广泛应用。
离心泵可以根据不同的特性、安装位置、使用环境以及工作原理等分为不同的类型。
一、按工作原理分类1. 动力离心泵：这种类型的离心泵是利用外加动力源，如电机、柴油机等，通过轴向传动装置将动力传给转子，从而产生转动，使汽液的流量经过水力学原理而增压。
2. 器皿式离心泵：器皿式离心泵是把离心泵的机体放置在圆形容器中，圆形容器中安装有带有叶片的转轮，利用转轮逐渐变小的容积带动液体压力增大，从而达到增压的作用。
3. 水汽分离式离心泵：水汽分离式离心泵是一种特殊类型的离心泵，它具有水汽分离的功能，可以将水中汽体分离出来，克服了低压液体同时具有水汽分离能力的缺点。
4. 旋流泵：旋流泵是运用旋流原理，将被输送介质进行旋转，形成一个逐渐变小的叶片-空间，从而使介质出口处的压力能够大于入口的压力。
二、按安装位置分类1. 卧式离心泵：卧式离心泵是把离心泵的轴向装置在水平的地面上，垂直于水平方向，方便进出口管道的安装，也是最常用的一种类型的离心泵。
2. 立式离心泵：立式离心泵是把离心泵的轴向装置垂直于地面，便于安装和调试，特别是当液体垂直输送时，它是一个理想的选择，主要应用于进出口液体都在同一水平线上的场合。
三、按使用环境分类1. 腐蚀性介质离心泵：这种离心泵是专门用于输送腐蚀性介质的离心泵，它采用了优质耐酸碱材料制成，具有较高的耐腐蚀性和耐磨性能，能够有效地输送腐蚀性介质，广泛应用于石油、化工等领域。
2. 易燃易爆离心泵：这种离心泵专门用于易燃易爆介质的输送，它可以防止介质在输送过程中的火花爆炸，无毒无害是采用本类泵的最佳选择。
3. 密封离心泵：专门用于输送高温高压介质的密封离心泵，本类泵采用了优质的绝热材料，能够有效地防止介质的泄漏，广泛应用于石油、电力等行业。
离心泵型号的表示方法
离心泵型号的表示方法离心泵是一种常见的流体输送设备，其型号表示方法是指用一定的符号、数字或字母来表示离心泵的型号，以便于区分不同型号的离心泵。
离心泵型号的表示方法主要包括以下几个方面：一、离心泵型号的命名规则离心泵型号的命名规则一般是由一些字母、数字和符号组成，其中字母表示泵的用途、结构、材料等，数字表示泵的流量、扬程、转速等，符号表示泵的特殊要求。
例如，CQB-F型离心泵，其中C表示离心泵，Q表示化工用泵，B表示离心泵的结构形式，F表示泵的材料是氟塑料。
二、离心泵型号的分类离心泵型号可以按照不同的分类方式进行划分，常见的分类方式有以下几种：1.按用途分类：如给水泵、排污泵、化工泵等。
2.按结构分类：如单级离心泵、多级离心泵、轴向流泵、混流泵等。
3.按流量分类：如小流量泵、中流量泵、大流量泵等。
4.按扬程分类：如低扬程泵、中扬程泵、高扬程泵等。
5.按转速分类：如低速泵、中速泵、高速泵等。
三、离心泵型号的表示方法离心泵型号的表示方法一般采用字母和数字的组合方式，其中字母表示泵的用途、结构、材料等，数字表示泵的流量、扬程、转速等。
例如，IS50-160型离心泵，其中IS表示单级离心泵，50表示泵的进口直径为50mm，160表示泵的扬程为160m。
四、离心泵型号的特殊要求离心泵型号中的特殊要求一般用符号表示，例如，离心泵的密封方式可以用“G”表示填料密封，“K”表示机械密封；离心泵的轴向力平衡方式可以用“B”表示平衡孔平衡，“C”表示叶轮后盖平衡等。
总之，离心泵型号的表示方法是离心泵制造厂家为了方便用户选择和使用离心泵而制定的一种标准化的表示方法。
用户在选购离心泵时，应根据自己的需要选择合适的型号，并了解离心泵型号的命名规则、分类方式和表示方法，以便更好地使用和维护离心泵。
离心泵的类型及选用资料课件
离心泵的工作原理简述
离心泵是利用叶轮旋转产生的离 心力来输送液体的泵。
当叶轮旋转时，液体在离心力的 作用下被甩出，形成真空，吸入 管内的液体在大气压的作用下被
吸入。
随着叶轮的持续旋转，液体被不 断地吸入和排出。
离心泵的工作流程
吸水室
将液体均匀地引入叶轮的入口。
压水室
将叶轮出口的液体汇集起来，通过泵的出 口排出。
考虑介质的腐蚀性、磨蚀性和温度等因素，选择合适的 泵材质，以确保泵的使用寿命和性能。
根据安装要求选择合适的安装方式
01 根据工艺流程中的安装空间和要求，选择适合的
泵安装方式，如卧式、立式或悬挂式等。 02
考虑泵的维护和检修方便性，选择合适的安装方 式，以确保泵的正常运行和使用寿命。
03
离心泵的工作原理
根据流量、扬程选择泵的型号
01 根据工艺流程中的流量需求，选择适合的泵型号 ，以确保流量满足要求。
02 根据工艺流程中的扬程需求，选择适合的泵型号 ，以确保扬程满足要求。
02 综合考虑流量和扬程等参数，选择合适的泵型号 ，以满足工艺流程的需求。
根据输送介质特性选择泵的材质
根据工艺流程中输送的介质特性，选择适合的泵材质， 以确保泵的耐腐蚀性和耐磨性等性能。
叶轮
通过旋转产生离心力，使液体获得能量。
平衡孔或平衡管
平衡轴向力，防止泵的轴向窜动。
离心泵的主要部件及其作用
吸入室
使液体平稳地进入叶轮，减少水 力损失。
叶轮
产生离心力，使液体获得能量。
导叶
将叶轮出口的高速液体的动能转 化为压能。
轴向力平衡装置
平衡或部分平衡离心泵的轴向力 。
密封环
减少叶轮入口和出口之间的漏泄 。
离心泵的分类及用途
离心泵的分类及用途离心泵是工业中常见的一种泵类。
它是利用离心力将流体从进口处吸入，通过离心运动将流体加速并压缩，最后再通过出口处将流体排出。
离心泵的结构简易，使用方便，广泛应用于工业、农业、市政等领域。
常见的离心泵有以下几种分类和用途。
一、按照结构和工作方式分类1. 单级离心泵单级离心泵是由进口口、叶轮、泵体和出口口组成的最简单的离心泵。
它的工作原理是利用叶轮的高速旋转产生离心力，使流体被压缩并排出。
单级离心泵适用于输送清水和化学性质较为温和的流体，如水泵、冷却泵等。
2. 多级离心泵多级离心泵是由多个单级离心泵组合而成的复合离心泵。
它的工作原理是通过多级叶轮将流体逐步压缩并排出。
多级离心泵比单级离心泵更加适用于输送高压、高粘度和含有固体颗粒的流体，如化工、石油、制药等领域。
3. 混流泵混流泵的叶轮既有离心泵的叶片，也有轴向流泵的叶片。
它的工作原理是将流体同时产生离心力和轴向力，并将流体排出。
混流泵适用于输送低粘度、高流量的清水和中性液体。
4. 侧吸式离心泵侧吸式离心泵是可以通过侧面进入流体的离心泵。
它的进口口和出口口在同一方向，适用于需要从长管道或深水井中提取液体的场合。
二、按照用途分类1. 压力增压离心泵的最大特点是能够将流体加压并将其送出。
因此，它在一些需要压力增压的场合得到广泛应用，如输送高压给水、压缩空气等。
2. 流量调节离心泵的流量可以通过改变转速、改变叶轮的直径等多种方式来调节，因此，它在一些需要流量调节的场合得到广泛应用，如冷却塔、空调系统等。
3. 清洗离心泵不仅可以将液体输送到目的地，还可以将单元内的污物、沉积物等清除。
因此，它在一些需要清洗的场合得到广泛应用，如清洗泳池、过滤器等。
总的来说，离心泵是一种广泛应用于各种领域的泵类。
通过对其分类和用途的分析，我们可以更加清晰地了解离心泵的特点和优势，从而更好地应用它们。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心泵的分类及型号表示教学内容（约75分钟）
7、按泵壳结构分类
螺壳泵（蜗壳泵）、透平泵（导叶泵） 8、按泵壳接缝形式分类 水平中开式、垂直分段式
离心泵的分类及型号表示教学内容（约75分钟）
三、离心泵的型号表示
离心泵型号一般由三部分组成 I II III 泵的性能参数 泵的基本结构、特征、用途及材料代号
油气集输工艺技术
油气集输设备
开发系集输教研室
彭
朋
离心泵的分类及型号表示教学内容提要（约5分钟）
一、离心泵
二、离心泵的பைடு நூலகம்类
三、离心泵的型号表示
离心泵的分类及型号表示教学内容（约75分钟）
一、离心泵
泵(Pump)：将原动机所做的功转换成被输送流 体压力能和动能的流体机械。
离心泵的分类及型号表示教学内容（约75分钟）
离心泵(Centrifugal pump )主要是靠一个或数 个叶轮旋转时产生的离心力而输送液体。
离心泵的分类及型号表示教学内容（约75分钟）
二、离心泵的分类
1、按叶轮数目分类
单级离心泵
多级离心泵
离心泵的分类及型号表示教学内容（约75分钟）
2、按叶轮吸入方式分类
单吸离心泵 3、按压力大小分类 双吸离心泵
泵的吸入口直径代号
离心泵的分类及型号表示教学内容（约75分钟）
BA SH DA
单吸单级悬臂式离心泵 双吸单级离心泵 单吸多级分段式离心泵
低压离心泵：p<1.5MPa
中压离心泵：1.5MPa<p≤5MPa 高压离心泵： p>5MPa
离心泵的分类及型号表示教学内容（约75分钟）
4、按比转数分类
低比转数泵：50<ns<80
中比转数泵：80<ns<150
高比转数泵：150<ns<300
离心泵的分类及型号表示教学内容（约75分钟）
5、按所输送液体的性质分类 水泵、油泵、化工泵、泥浆泵 6、按泵轴的布置方式分类 卧式泵、立式泵
