塔吊基础施工方案(最终版)

塔吊基础施工方案(最终版)

塔吊基础施工方案在建筑施工中,塔吊的安装是至关重要的环节,而塔吊的基础施工方案直接影响到塔吊的使用效果和安全性。

本文将介绍一套完整的塔吊基础施工方案,帮助施工人员在实际操作中确保施工质量和安全。

一、方案概述塔吊基础施工主要包括选择基地、基坑开挖、浇筑混凝土等过程。

合理的施工方案可以降低施工难度、提高施工效率、确保施工质量。

二、选择基地选择一个平整、坚实的基地是塔吊安装的首要条件。

基地应具备足够的承重能力,能够承受塔吊的重量和工作负荷。

同时,基地的土壤应具有较好的稳定性,能够有效防止塔吊在使用过程中的倾斜和移动。

三、基坑开挖在确定好基地的情况下,需要进行基坑的开挖工作。

根据塔吊的尺寸和施工要求,合理设计开挖基坑的形状和尺寸,并严格按照设计要求进行开挖作业。

开挖后需进行土壤的压实和处理,确保基坑的稳定性。

四、浇筑混凝土基坑开挖完成后,需要在基坑内浇筑混凝土。

在浇筑混凝土前,要对模板进行验收,确保模板完整、牢固。

在浇筑过程中应控制浇筑深度和速度,避免出现渗漏和空洞现象。

浇筑完成后,要对混凝土进行养护,确保混凝土的强度和稳定性。

五、安装塔吊在混凝土达到设计强度后,可进行塔吊的安装工作。

安装前需对塔吊进行检查,确保各部件完好无损。

在安装过程中,要按照设计要求进行组装,严格控制每个环节,避免出现安装不牢固的情况。

结语塔吊基础施工是塔吊安装的重要环节,合理的施工方案对于保障施工质量和安全至关重要。

施工人员在操作过程中应认真遵循方案要求,做好每个环节的施工工作,确保塔吊的安全使用。

希望以上内容对于塔吊基础施工有所帮助。

塔吊基础施工方案修改版

塔吊基础施工方案修改版

塔吊基础施工方案修改版一、前言塔吊基础是塔吊安装中至关重要的一环,其质量直接影响到塔吊的安全稳定运行。

本文针对传统的塔吊基础施工方案进行了改进与优化,以确保施工过程更加安全高效。

二、改进内容1. 方案优化传统塔吊基础施工方案中常采用混凝土浇筑的方式,但存在基础尺寸不精确、强度难以保证等问题。

为解决这一问题,本方案引入了预制桩基础施工技术,通过定位精确的预制桩来替代传统混凝土浇筑,从而提高了基础的精度和可靠性。

2. 施工流程优化优化施工流程是提高效率的关键。

在改进版方案中,我们对塔吊基础施工的流程进行了详细规划和优化,确定了各项施工工序的先后顺序,确保施工过程有条不紊、高效顺畅。

3. 施工材料选用在本方案中,我们还对施工材料进行了精心选择。

采用高质量的混凝土、钢筋等材料,并充分考虑了材料的耐用性和适用性,以确保塔吊基础施工的质量和耐久性。

4. 安全措施加强安全是施工中最重要的环节。

改进版方案中,我们增加了各类安全设施和防护措施,包括设立安全警示标识、规范作业流程、配备安全防护装备等,以确保施工现场的安全可控。

三、效果预期通过对塔吊基础施工方案的改进与优化,我们可以预期以下效果: - 提高施工精度和稳定性,减少基础施工偏差; - 提升施工效率,缩短工期,降低施工成本;- 提升基础的承载能力和耐用性,保障塔吊运行安全; - 加强施工现场安全管理,降低事故风险。

四、总结本文提出的改进版塔吊基础施工方案,旨在优化施工流程,提高施工质量和效率,确保塔吊基础的安全稳定。

相关单位在实施时应严格按照方案要求进行操作,确保施工质量和安全。

希望本方案能对相关塔吊基础施工单位提供帮助,使施工工作更加顺利、安全、高效。

塔吊基础换填加固施工方案

塔吊基础换填加固施工方案

塔吊基础换填加固施工方案一、编制依据1、图纸由设计的施工图纸。

3、有关国家及地方的规范、规程;(1)国家规范本次勘察拟建物包括1栋9-11F住宅楼、1栋11F住宅楼、4栋9F住宅楼、3栋7F住宅楼、2栋2F商业、地下车库(-1F)。

施工部位:8#楼塔吊基础三、场地工程地质及水文地质条件(一)场地地形地貌本场地地貌单元属江淮波状平原,微地貌为一级阶地。

(二)地层岩性根据野外钻孔揭露及原位测试资料,结合土工试验资料,本次勘探所达深度范围内的地层分布情况如下:①层素填土(Q4ml):层顶高程60.12~63.18m,层厚0.50~1.90m,主要成分为粘性土、砂土及碎石、砖块等建筑垃圾,局部含植物根系,其中1#、42#、47#钻孔位于水塘内,含0.6-1.0m的淤泥,杂色,松散,稍湿,此层分布普遍。

②层粉土(Q4al+ pl):层厚0.50~3.90m,层顶埋深0.50~1.90m,层顶高程59.42~62.58m,灰黄色、青灰色,稍密状态,湿,韧性低,摇振反应迅速,干强度低,无光泽反应,局部夹软塑状态粘性土薄层。

该层在场地内分布普遍。

③层中细砂(Q4 al+ pl):层厚0.70~5.20m,层顶埋深 1.30~4.70m,层顶高程58.00~61.68m,青灰色、灰黄色,稍密状态,饱和,主要矿物成分石英、长石等,磨圆度、分选性均较一般,该层在场地内分布普遍。

④层粗砂夹圆砾(Q3 al+ pl):层厚4.50~7.00m,层顶埋深2.90~7.00m,层顶高程55.22~58.21m,青灰色、灰黄色,中密-密实状态,局部中密状态,饱和,主要矿物成分石英、长石等,磨圆度、分选性均较一般,含少量圆砾,该层分布普遍。

⑤层强风化砂岩(K2z):层顶埋深9.50~12.20m,层顶高程49.52~51.46m,层厚0.50~1.70m,青灰色、紫红色,密实,风化呈砂土状、砂质粘土状,结构大部破坏,局部夹基岩碎片,该层分布普遍。

塔吊基础开裂提升整改方案

塔吊基础开裂提升整改方案

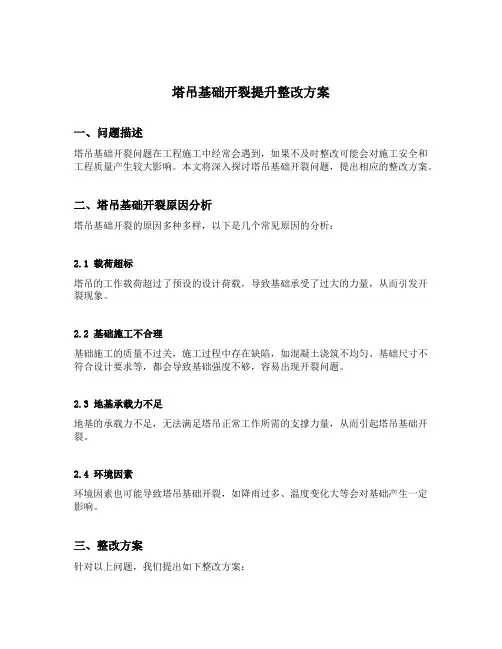

塔吊基础开裂提升整改方案一、问题描述塔吊基础开裂问题在工程施工中经常会遇到,如果不及时整改可能会对施工安全和工程质量产生较大影响。

本文将深入探讨塔吊基础开裂问题,提出相应的整改方案。

二、塔吊基础开裂原因分析塔吊基础开裂的原因多种多样,以下是几个常见原因的分析:2.1 载荷超标塔吊的工作载荷超过了预设的设计荷载,导致基础承受了过大的力量,从而引发开裂现象。

2.2 基础施工不合理基础施工的质量不过关,施工过程中存在缺陷,如混凝土浇筑不均匀、基础尺寸不符合设计要求等,都会导致基础强度不够,容易出现开裂问题。

2.3 地基承载力不足地基的承载力不足,无法满足塔吊正常工作所需的支撑力量,从而引起塔吊基础开裂。

2.4 环境因素环境因素也可能导致塔吊基础开裂,如降雨过多、温度变化大等会对基础产生一定影响。

三、整改方案针对以上问题,我们提出如下整改方案:3.1 加强施工管理合理进行塔吊基础施工管理,严格按照设计要求进行施工,确保混凝土浇筑均匀、基础尺寸准确。

施工过程中对土壤进行充分检测,确保地基承载力达到要求。

3.2 控制塔吊工作载荷加强对塔吊工作载荷的控制,确保其在设计范围内工作。

不得临时增加塔吊工作载荷,超载工作可能对塔吊基础产生巨大影响,导致开裂等问题。

3.3 增加基础强度对于已经出现开裂的塔吊基础,可通过增加基础强度的方式进行整改。

可以采取加固措施,如加大基础尺寸、混凝土增加配筋等,以增加基础的抗震、抗变形能力。

3.4 加固地基如果地基承载力不足导致基础开裂,可以进行加固地基的措施。

可以在地基下注浆固结、灌注桩等方式,提高地基的承载能力,确保塔吊基础的稳定。

3.5 定期检测定期对塔吊基础进行检测,及时发现问题并进行处理。

可以采用无损检测技术,对基础进行全面检测,确保基础的安全性和稳定性。

四、整改效果评估经过以上整改方案的实施,可以对塔吊基础开裂问题进行有效的控制和解决。

通过加强施工管理、控制工作载荷、加固基础和地基等措施,可以有效提升塔吊基础的稳定性和强度,减少开裂问题的发生。

QTZ80塔吊基础施工方案

QTZ80塔吊基础施工方案

QTZ80型塔吊基础施工方案一、工程概况本工程均为27层的高层住宅,层高2.9m ,总高度85m.主体结构形式为剪力墙结构,一层地下室。

塔吊。

主要技术指标如下: 1、塔吊功率:51。

6KW ; 2、塔吊臂长:55m ; 3、塔吊自重:83。

1t;4、塔吊最大起重量:8t ;最大幅度起重量:1.3t ;5、塔吊标准节尺寸:1。

7m ×1.7m ×3。

0m;6、塔吊平衡配重:14.2t ;7、塔吊最大独立高度:42.5m8、塔吊安装高度:约90m 。

其他技术参数祥见塔吊使用说明书.本案塔吊基础尺寸为5600×5600×1350,基础埋深1。

5m ,基础上标高为-2。

500m,基础混凝土等级为C30.采用桩基础作为塔吊及其承台基础的承重构件,桩为高强度预制管,其型号为PHC A400 80 10 10。

二、塔吊基础布置本案塔吊拟布置在10#西侧,具体详见《施工现场大型机械布置图》。

塔吊基础及其桩基定位具体祥见《QTZ80塔吊基础定位图》。

三、基础承台及桩基的设计验算本案桩基础采用四根静压预制管桩PHC A400 80 10 10,桩顶标高为—3。

800m 。

基础承台尺寸为5600×5600×1350,混凝土强度等级为C30,基础承台上表面标高为-2。

500m,基础承台埋深为-1.5m 。

基础配筋拟采用Ⅱ级钢,直径选择25mm 。

具体验算过程如下: 1)参数信息塔吊型号:QT80,自重(包括压重)KN F 8311=,最大起重荷载KN F 802= ;塔吊倾覆力距m KN M ⋅=916,塔吊起重高度m H 90=,塔身宽度m B 7.1=; 混凝土强度:C30,钢筋级别:Ⅱ级,承台尺寸m m B L c c 6.56.5⨯=⨯桩直径m d 4.0=,桩间距m a 4.4=,承台厚度m H c 35.1=, 基础埋深m D 5.1=,保护层厚度:50mm 2)塔吊基础承台顶面的竖向力与弯矩计算 1. 塔吊自重(包括压重) KN F 8311=2。

塔吊基础施工方案完整版

塔吊基础施工方案完整版

塔吊基础施工方案完整版一、项目背景和简介塔吊作为施工现场的主要起重设备,在建筑施工中具有重要的作用。

塔吊的安装需要有稳固的基础来支撑其重量和提供足够的安全性。

本方案针对项目的塔吊基础施工进行详细的规划和说明。

二、施工准备1.确定塔吊基础的位置和类型:根据工程需要和施工计划,确定塔吊基础的具体位置和类型。

一般来说,塔吊基础分为两种类型:带高压桩和不带高压桩。

2.编制施工图纸和计划:根据塔吊基础的类型和位置,编制相应的施工图纸,并制定详细的施工计划。

施工图纸需要包括基坑开挖、土方回填、基础浇筑等内容。

3.采购所需材料和设备:根据施工计划,准备所需的材料和设备,包括混凝土、钢筋、模板、水泥、砂石等。

确保材料和设备的质量和数量符合要求。

三、基坑开挖1.确定基坑边界和深度:根据施工图纸中的要求,用测量仪器确定基坑的边界和深度。

标记出基坑边界线和深度标志。

2.开挖基坑:使用挖掘机和其他适当的工具,按照标志线开始挖掘基坑。

确保开挖的尺寸和形状符合要求,并及时清理挖出的土方。

3.检查基坑地质状况:开挖基坑后,对基坑底部和侧壁的地质状况进行检查。

如遇到不稳定或有潜在危险的情况,采取相应的加固和安全措施。

四、基础施工1.安装高压桩(如适用):根据施工图纸中的要求,安装高压桩。

选择合适的桩机和相关设备,按照设计要求进行施工。

确保高压桩的数量、长度和位置符合要求。

2.制作模板:根据施工图纸中的要求,制作基础模板。

根据模板尺寸和形状,选择合适的模板材料,并按照构造要求进行安装和固定。

3.浇筑混凝土:在模板安装完成后,准备好混凝土和相关的设备。

按照混凝土浇筑工艺,使用搅拌机将混凝土运输到现场,并由泵车进行浇筑。

确保混凝土的浇筑质量和密实度符合要求。

4.养护基础:根据混凝土养护工艺,对基础进行养护。

采取适当的养护措施,如喷水、覆盖塑料薄膜等,以保持混凝土的湿润和保温效果。

五、验收和完工1.基础验收:在基础施工完成后,进行基础验收。

塔吊基础施工方案(正文)-修改

塔吊基础施工方案(正文)-修改

目录一、编制依据 (2)二、工程概况 (2)三、塔吊选择与布置 (4)四、塔吊基础施工 (6)五、塔吊穿地下车库处理措施 (7)六、质量、安全注意事项 (8)七、塔吊基础计算书 (9)附图1 附图1~12 (57)附图2 塔吊平面布置图 (69)附图3 塔吊厂家基础图 (70)塔吊基础施工方案一、编制依据1.1、徐工、腾达塔式起重机使用说明书及基础图1.2、本工程施工图纸、施工合同1.3、本工程岩土工程详细勘察报告(工程编号:S-GCKC-2016-GK095)1.4、建筑桩基技术规范JGJ94-20081.5、建筑地基基础设计规范GB50007-20111.6、建筑地基基础工程施工质量验收规范GB50202-20021.7、塔式起重机混凝土基础工程技术规程JGJ/T187-20091.8、大型塔式起重机混凝土基础工程技术规程JGJ/T301-20131.9、国家建筑设计标准图集11G101-1、11G101-3二、工程概况2.1、工程名称:碧桂园﹒凤凰城(句容)地块九总承包工程五标段2.2、建设单位:句容碧桂园房地产开发有限公司2.3、设计单位:广东博意建筑设计院有限公司2.4、勘察单位:江苏南京地质工程勘察院2.5、监理单位:江苏高智项目管理有限公司2.6、施工单位:广东腾越建筑工程有限公司2.7、建设规模碧桂园﹒凤凰城(句容)地块九总承包工程五标段是由句容碧桂园房地产开发有限公司投资兴建,占地面积2.9万m2,总建筑面积约13万m2。

由9栋高层、沿街商业、附属用房及地下车库组成。

句容碧桂园凤凰城位于南京东汤山边,在南京与句容之间的黄梅镇,紧邻122省道。

地块九五标段位于已交付水蓝湾(地块八)东侧。

2.8、各栋层高及建筑高度如下表楼栋结构形式抗震等级层数(层)层高(m)建筑高度(m)25# 剪力墙二级26 3.15 82.226# 剪力墙三级17 3 51.327# 剪力墙二级33 2.9 98.528#、29# 剪力墙二级33 2.9 98.5 30# 剪力墙二级30 3.15 97.05 31#、32# 剪力墙二级33 2.9 96 34# 剪力墙二级31 3.15 97.95 2.9、地质概况1~3#塔吊基础处地质情况一览表土层编号土层名称承载力(kPa)塔吊编号1# 2# 3#塔吊所处位置附近地质勘探孔JK36 JN72 JK30土层厚(m)土层底高程(m)土层厚(m)土层底高程(m)土层厚(m)土层底高程(m)①1杂填土 1.7 34.95 ①2 素填土0.6 34.98 0.3 35.07①3 淤泥0.6 34.35②粉质粘土130③1粉质粘土170 2.5 32.57 1.5 32.85 ③2粉质粘土230 4.7 30.28 1.3 31.27 3.5 29.35 ④粉质粘土混卵砾石240 1.5 28.78 2.2 29.07 1.4 27.95 ⑤1强风化泥质粉砂岩320 6 22.78 6.6 22.47 4.8 23.15 ⑤2中风化泥质粉砂岩1000 32.2 -9.42 27.1 -4.63 31.5 -8.354~6#塔吊基础处地质情况一览表土层编号土层名称承载力(kPa)塔吊编号4# 5# 6#塔吊所处位置附近地质勘探孔JK24 JN76 JK1土层厚(m)土层底高程(m)土层厚(m)土层底高程(m)土层厚(m)土层底高程(m)①1杂填土①2 素填土0.8 35.38 0.4 35.68 0.5 36.76①3 淤泥②粉质粘土130③1粉质粘土170 4.8 30.58 2 33.68③2粉质粘土230 2.4 31.28 4.9 31.86④粉质粘土混卵砾石240 1.6 28.98 1.6 29.68 2.2 29.66⑤1强风化泥质粉砂岩320 5.3 23.68 5.8 23.88 5.1 24.56⑤2中风化泥质粉砂岩1000 29.5 -5.82 25.8 -1.92 27.3 -2.74三、塔吊选择与布置3.1、现场为新近回填土,回填深度1~3米,原地貌水塘密布,经现场开挖验证,塔吊附近土质与岩土勘察报告不完全一致。

塔吊基础及安装施工方案

塔吊基础及安装施工方案

塔吊基础及安装施工方案在建筑、桥梁等工程施工中,塔吊是一种常见且重要的施工设备,它在提升和运输各种建筑材料方面具有突出的作用。

塔吊的安装与基础施工是确保塔吊安全运行的重要环节,在本文中将详细介绍塔吊的基础及安装施工方案。

塔吊基础施工方案地基准备1.确定基础位置:根据工程需要和塔吊尺寸要求,确定塔吊的基础位置。

2.土方开挖:开挖基础坑,根据设计要求控制基础坑的深度和平整度。

3.基础材料准备:准备基础材料,如混凝土、钢筋等。

基础施工1.钢筋加固:根据设计要求,在基础坑内设置钢筋,确保基础强度。

2.浇筑混凝土:将混凝土均匀浇入基础坑中,并进行均匀压实。

3.基础养护:对刚浇筑的混凝土进行养护,确保基础强度和稳定性。

塔吊安装施工方案基础准备1.检查基础:确保塔吊基础符合设计要求,没有裂缝或变形等缺陷。

2.安装螺栓:在基础上预埋安装螺栓,以便安装固定塔吊。

塔吊安装1.安装立柱:根据设计要求,将塔吊立柱安装在基础上,并使用螺栓固定。

2.安装臂架:安装塔吊臂架并连接立柱,确保吊臂平稳并牢固固定。

3.安装起重机构:安装起重机构及电气部件,接通电源并进行试运转。

安装调试1.调试塔吊:进行塔吊的各项功能测试,调整起重机构的动作范围。

2.安全检查:对安装后的塔吊进行全面安全检查,确保吊臂、钢丝绳等部件无异常。

总结塔吊的基础与安装是保障塔吊安全运行的重要环节。

在施工过程中,要严格按照设计要求和操作规范进行操作,确保基础和安装质量。

只有在严格遵守规范的前提下,塔吊才能安全、稳定地完成工程作业,提高工程施工效率。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录一、工程概述 (2)二、编制依据 (2)三、平面布置 (3)四、塔吊基础型式 (3)五、工程地质及水文情况 (3)六、4#塔吊矩形格构式桩基础计算书 (4)七、5#塔吊矩形格构式桩基础计算书 (11)八、塔吊避雷措施 (13)九、主要安全技术措施 (13)十、塔吊基础沉降观测 (13)十一、多塔作业注意事项 (13)十二、塔吊安拆方案 (14)附图一、工程概述杭政储出(2008)26号地块为商品住宅(二期)工程,位于杭州市下城区华丰村,康宁路北侧,华中路东侧。

本工程建设单位为杭州万泰房地产开放有限公司,设计单位为浙江展诚建筑设计有限公司。

本标段工程包括5幢16层高层及地下1层车库组成,建筑面积约46550.99m ²,地下建筑面积约10000m²。

建筑高度48.85m~49.85m。

±0.000相当于黄海高程6.15m。

本工程抗震设防烈度为6度,除地下自行车库和地下汽车库建筑耐火等级为一级外,其余建筑耐火等级均为二级,屋面和地下室防水等级均为二级,建筑设计使用年限为50年。

本工程土方开挖时自然地坪标高为:6.25 ,基坑底标高为-5.75,4#塔吊安装高度为:70米,5#塔吊安装高度为:64米。

二、编制依据1、杭政储出(2008)26号地块为商品住宅(二期)工程施工图纸及基坑围护图纸;2、《建筑地基基础设计规范》(GB5007-2002)3、《混凝土结构设计规范》(GB50010-2010)4、《建筑桩基技术规范》(JGJ94-2008)5、《钢结构设计规范》(GB50017-2005)6、《钢结构制作工艺规程》7、浙江中材工程勘测设计有限公司提供的《岩土工程勘察报告》8、塔吊生产厂家(浙江虎霸建设机械有限公司)提供的该型塔吊的力学参数。

9、塔式起重机混凝土基础工程技术规程(JGJ/T187-2009)10、杭建监(2010)第33号文件11、《塔式起重机安全规程》GB5144-200612、《建筑施工起重机械安装、使用、拆卸安全规程》JGJ196-201013、浙江省关于塔吊基础的相关规范三、平面布置:根据建筑物平面布置情况,在满足周边环境及现场垂直运输要求的前提下,现确定设置2台虎霸QTZ80塔吊均安装在地下室中,塔吊位置详见平面布置图,以保证最大覆盖面(塔吊在地下室土方开挖前安装完毕)。

具体位置详见《塔吊平面布置图》塔吊安装幅度:均为55M。

四、塔吊基础形式:塔吊基础形式钻孔灌注桩加钢构柱,桩基采用4根φ800钻孔灌注桩,桩心距1.6米,桩身砼强度C30,桩顶标高为-6.350m,桩顶处设一块5.0m×5.0m ×0.4m小基础(要求锚桩100mm),混凝土采用C35。

四肢角钢(Q235,L140×10)格构柱直接埋设在桩内,与桩搭接3米,格构柱与桩钢筋笼共两处电焊焊接,即格构柱和钢筋笼顶处及格构柱底和钢筋笼处。

格构柱柱顶设一块40mm 厚钢板,作为格构柱与塔吊基础节的连接板,标高为-2.0m。

详见附图。

五、工程地质及水文情况详见地质报告六、4#塔吊矩形格构式基础计算书一)、塔机属性二)、塔机荷载1、塔机自身荷载标准值2、风荷载标准值ωk(kN/m2)3、塔机传递至基础荷载标准值4、塔机传递至基础荷载设计值三)、桩顶作用效应计算1、荷载效应标准组合轴心竖向力作用下:Q k=(F k+G k)/n=(449.8)/4=112.45kN 荷载效应标准组合偏心竖向力作用下:Q kmax=(F k+G k)/n+(M k+F Vk h)/L=(449.8)/4+(1417.72)/2.26=739.76kNQ kmin=(F k+G k)/n-(M k+F Vk h)/L=(449.8)/4-(1417.72)/2.26=-514.86kN2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下:Q max=(F)/n+(M)/L=(539.76)/4+(1892.84)/2.26=972.48kN Q min=(F)/n-(M)/L=(539.76)/4-(1892.84)/2.26=-702.6kN 四)、格构柱计算1、格构式钢柱换算长细比验算整个格构柱截面对X、Y轴惯性矩:I=4[I0+A0(a/2-Z0)2]=4×[514.65+27.37×(45.00/2-3.82)2]=40260.81cm4整个构件长细比:λx=λy=H0/(I/(4A0))0.5=735/(40260.81/(4×27.37))0.5=38.33分肢长细比:λ1=l01/i y0=50.00/2.78=17.99分肢毛截面积之和:A=4A0=4×27.37×102=10948mm2格构式钢柱绕两主轴的换算长细比:λ0max=(λx2+λ12)0.5=(38.332+17.992)0.5=42.34满足要求!2、格构式钢柱分肢的长细比验算λ1=17.99≤min(0.5λ0max,40)=min(0.5×42.34,40)=21.17满足要求!3、格构式钢柱受压稳定性验算λ0max(f y/235)0.5=42.34×(215/235)0.5=40.5查表《钢结构设计规范》GB50017附录C:b类截面轴心受压构件的稳定系数:φ=0.899Q max/(φA)= 972.48×103/(0.899×10948)=98.81N/mm2≤f=215N/mm2满足要求!4、缀件验算缀件所受剪力:V=Af(f y/235)0.5/85=10948×215×10-3×(235/235)0.5/85=27.69kN 格构柱相邻缀板轴线距离:l1=l01+25=50.00+25=75cm作用在一侧缀板上的弯矩:M0=Vl1/4=27.69×0.75/4=5.19kN·m分肢型钢形心轴之间距离:b1=a-2Z0=0.45-2×0.0382=0.37m作用在一侧缀板上的剪力:V0=Vl1/(2·b1)=27.69×0.75/(2×0.37)=27.8kN 角焊缝面积:A f=0.8h f l f=0.8×10×200=1600mm2角焊缝截面抵抗矩:W f=0.7h f l f2/6=0.7×10×2002/6=46667mm3垂直于角焊缝长度方向应力:σf=M0/W f=5.19×106/46667=111N/mm2垂直于角焊缝长度方向剪应力:τf=V0/A f=27.8×103/1600=17N/mm2 ((σf /1.22)2+τf2)0.5=((111/1.22)2+172)0.5=93N/mm2≤f tw=160N/mm2满足要求!5)格构柱顶板计算(1)顶板截面抵抗矩顶板厚度取40MMW=bh2/6=600×402/6=160000mm3(2)顶板所受的弯矩顶板按四边简支板计算M=Kxqb2=0.0368×739.76/0.6×0.62=16.33KN.M(3)顶板强度6=M/W=16.33×106/160000=102.1N/mm2<f=205N/mm2满足要求5)塔吊与连接板的螺栓验算按照塔吊说明书要求设置,不再计算。

六)、桩承载力验算1、桩基竖向抗压承载力计算桩身周长:u=πd=3.14×0.8=2.51m桩端面积:A p=πd2/4=3.14×0.82/4=0.5m2R a=uΣq sia·l i+q pa·A p=2.51×(13.4×7+6.4×30+5.4×35+3.1×36)+300×0.5×0.6(桩端承载力折减)=1564.38kNQ k=112.45kN≤R a=1564.38kN×0.7(群桩桩距小于3D时折减系数)=1095.1kNQ kmax=739.76kN≤1.2R a=1.2×1564.38×0.7(群桩桩距小于3D时折减系数)=1314.08kN满足要求!2、桩基竖向抗拔承载力计算Q kmin=-514.86kN<0按荷载效应标准组合计算的桩基拔力:Q k'=514.861kN桩身的重力标准值:G p=l t A pγz=26.8×0.5×25=336.78kNR a'=uΣλi q sia l i+G p=2.51×(0.7×13.4×7+0.7×6.4×30+0.7×5.4×35+0.7×3.1×36)+336.78=1367.08kNQ k'=514.86kN≤R a'=1367.08kN×0.7(群桩桩距小于3D时折减系数)=956.96 kN满足要求!3、桩身承载力计算纵向普通钢筋截面面积:A s=nπd2/4=10×3.14×182/4=2545mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值:Q=Q max=972.48kNψc f c A p+0.9f y'A s'=(0.75×14×0.5×106 +0.9×(300×2544.69))×10-3=6154.38kNQ=972.48kN≤ψc f c A p+0.9f y'A s'=6154.38kN满足要求!(2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值:Q'=-Q min=702.6kNf y A S=300×2544.69×10-3=763.41kNQ'=702.6kN≤f y A S=763.41kN满足要求!4、桩身构造配筋计算A s/A p×100%=(2544.69/(0.5×106))×100%=0.51%≥0.45%满足要求!七)、承台计算该承台基础为稳固、连接四根格构柱的作用,作为构造措施。

不予验算。

配双层双向φ16@150钢筋网片。

七、5#塔吊矩形格构式基础计算书5#塔吊因与4#塔吊所处位置不同,各层地基土情况与4#塔吊不同,其余与4#塔吊一致。

故只需验算桩基承载力。

一)桩承载力验算:1、桩基竖向抗压承载力计算桩身周长:u=πd=3.14×0.8=2.51m桩端面积:A p=πd2/4=3.14×0.82/4=0.5m2R a=uΣq sia·l i+q pa·A p=2.51×(12.8×7+8.3×30+3.7×35+1.5×36)+300×0.5×0.6(桩端承载力折减)=1400.47kNQ k=112.45kN≤R a=1400.47kN×0.7(群桩桩距小于3D时折减系数)=980.33 kNQ kmax=739.76kN≤1.2R a=1.2×1400.74×0.7(群桩桩距小于3D时折减系数)=1176.62kN满足要求!2、桩基竖向抗拔承载力计算Q kmin=-514.86kN<0按荷载效应标准组合计算的桩基拔力:Q k'=514.861kN桩身的重力标准值:G p=l t A pγz=26.8×0.5×25=336.78kNR a'=uΣλi q sia l i+G p=2.51×(0.7×12.8×7+0.7×8.3×30+0.7×3.7×35+0.7×1.5×36)+336.78=1254.11kNQ k'=514.86kN≤R a'=1254.11kN×0.7(群桩桩距小于3D时折减系数)=877.88kN满足要求!3、桩身承载力计算纵向普通钢筋截面面积:A s=nπd2/4=10×3.14×182/4=2545mm2(1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值:Q=Q max=972.48kNψc f c A p+0.9f y'A s'=(0.75×14×0.5×106 +0.9×(300×2544.69))×10-3=6154.38kNQ=972.48kN≤ψc f c A p+0.9f y'A s'=6154.38kN满足要求!(2)、轴心受拔桩桩身承载力荷载效应基本组合下的桩顶轴向拉力设计值:Q'=-Q min=702.6kNf y A S=300×2544.69×10-3=763.41kNQ'=702.6kN≤f y A S=763.41kN满足要求!4、桩身构造配筋计算A s/A p×100%=(2544.69/(0.5×106))×100%=0.51%≥0.45%满足要求!八、塔吊避雷措施塔机要用专用的接地线可靠接地,接地电阻不的大于4Ω,塔吊接地圆钢同塔吊基础钢筋与桩基钢筋用Ф12圆钢焊接,形成一个接地网,上部与塔吊专设接地线相连,确保塔吊防雷安全。

相关文档
