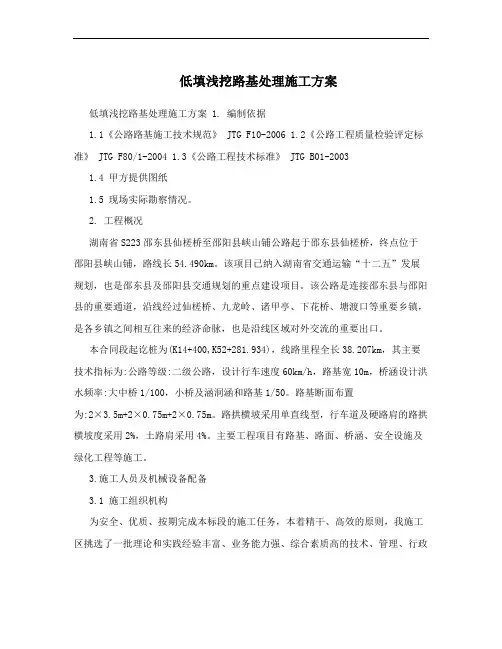

低填浅挖路基处理施工方案低填浅挖路基处理施工方案 1. 编制依据1.1《公路路基施工技术规范》 JTG F10-2006 1.2《公路工程质量检验评定标准》 JTG F80/1-2004 1.3《公路工程技术标准》 JTG B01-20031.4 甲方提供图纸1.5 现场实际勘察情况。
2. 工程概况湖南省S223邵东县仙槎桥至邵阳县峡山铺公路起于邵东县仙槎桥，终点位于邵阳县峡山铺，路线长54.490km。
该项目已纳入湖南省交通运输“十二五”发展规划，也是邵东县及邵阳县交通规划的重点建设项目。
该公路是连接邵东县与邵阳县的重要通道，沿线经过仙槎桥、九龙岭、诸甲亭、下花桥、塘渡口等重要乡镇，是各乡镇之间相互往来的经济命脉，也是沿线区域对外交流的重要出口。
本合同段起讫桩为(K14+400,K52+281.934)，线路里程全长38.207km，其主要技术指标为:公路等级:二级公路，设计行车速度60km/h，路基宽10m，桥涵设计洪水频率:大中桥1/100，小桥及涵洞涵和路基1/50。
路基断面布置为:2×3.5m+2×0.75m+2×0.75m。
路拱横坡采用单直线型，行车道及硬路肩的路拱横坡度采用2%，土路肩采用4%。
主要工程项目有路基、路面、桥涵、安全设施及绿化工程等施工。
3.施工人员及机械设备配备3.1 施工组织机构为安全、优质、按期完成本标段的施工任务，本着精干、高效的原则，我施工区挑选了一批理论和实践经验丰富、业务能力强、综合素质高的技术、管理、行政人员及具有丰富施工经验的施工队伍来完成本标段路基工程施工。
4.2 机械设备配备施工机械的合理配备，可以提高机械化施工水平，加快工程进度，提高工程质量，缩短工期和减轻劳动强度。
结合本段路基施工的具体条件，我们做了合理的选型和配置，以满足本段路基工程的施工，配备的具体机械设备见下表。
4.低填、挖方路基施工4.1低填施工图4.1.1施工方法1、填筑路基前规划好作业程序和机械作业路线。
