箱式变压器预防性试验报告记录(10kV)
箱式变压器预防性试验报告记录(10kV)————————————————————————————————作者：————————————————————————————————日期：2电力变压器预防性测试报告委托测试单位XXXXXXXX 测试单元电压等级10kV 测试单元间隔#3百货变配电室#2变测试性质预防性测试现场天气状况晴；零上12.1℃；湿度49% 测试日期2016年12月19日变压器铭牌参数变压器型号SCB10-1600/10 额定电压10±2X2.5%/0.4kV 变压器额定容量1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司测试依据：《电力设备预防性试验规程》DL/T 596-1996测试标准：1、直流电阻：相间电阻差别不大于三相平均值的4%；线间电阻差别不大于三相平均值的2%。
2、绝缘电阻：换算至同一温度下，与前一次测试结果对比应无明显变化。
3、交流耐压值：10kV侧为24kV。
测试仪器：1、直流电阻测试仪（10kV直流电阻测试仪9301）；2、ZC11D-10型摇表（2500V）；3、交流耐压测试仪（XJYD-5/50交流耐压仪）一、直流电阻测试数据：分接位置10kV侧直流电阻400V侧直流电阻A←→B B←→C C←→A ΔR%a0 b0 c0 ΔR%1（运行位置）0.4077Ω0.4082Ω0.4071Ω0.27%0.0002020Ω0.0002040Ω0.0002017Ω 1.13%二、绝缘电阻测试数据：测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V侧接地≮2500+MΩ≮2500+MΩ400V侧对10kV侧接地≮2500+MΩ≮2500+MΩ三、工频交流耐压测试：测试位置测试电压测试时间10kV侧对400V侧接地24kV 1分钟测试情况说明1、直流电阻测试数据在要求标准误差范围之内。
10Kv电力变压器试验报告
正常
试验结论
合格
备注：
10Kv电力变压器试验报告
审核：校对：试验：
运行地点
京石高速公路与保定东风路东延交口附近
试验性质
交接
试验日期
2011.10.28
铭牌
容量
315KVA
相数
3相
阻抗电压
3.98%
高压电压
10±5KV
高压电流
18.2A
接线组别
Yyno
低压电压
0.4KV
低压电流
454.7A
出厂日期
试验结果
正常
试验结论
合格
备注：
10Kv电力变压器试验报告
油温：18℃
二次对一次及皮（UA）
15″
60″
比值
空载损耗
空载电流IO
负载损耗pfz
AC 10 KV
油温：18℃
0.132%
13894W
468W
高压
低压
相别
AB
AC
BC
Ao
0．002009
直流电阻
（Ω）
Ⅰ
3．349
3．318
3．345
Bo
0．002088
Ⅱ
3．318
3．134
3．166
co
0．002157
试验结果
正常
试验结论
合格
备注：
10Kv电力变压器试验报告
审核：校对：试验：
运行地点
京石高速公路与保定东风路东延交口附近
试验性质
交接
试验日期
2011.10.28
铭牌
容量
315KVA相数3相Fra bibliotek阻抗电压

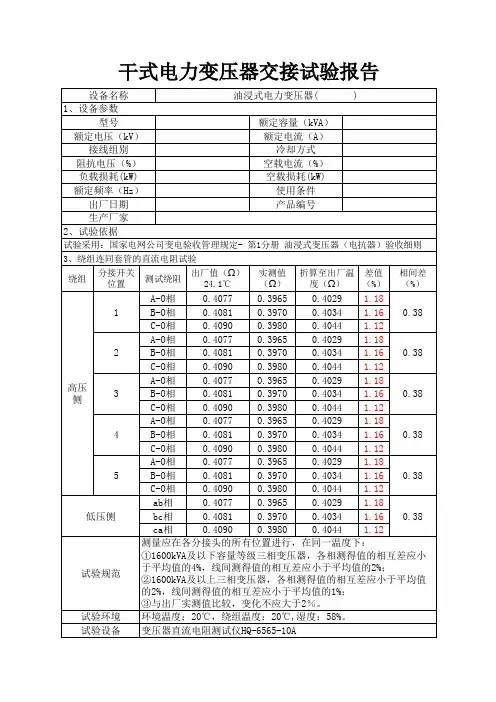

干式电力变压器交接性试验报告(10kV)
