2019年中考物理试题分类汇编——电路图专题1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是（）2.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。
符合上述要求的是（）3.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。
下列简易原理图符合要求的是（）4.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）5.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。
当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。
图中符合设计要求的电路图是6. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是7.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）8.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。
当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。
下图中设计的电路符合要求的是9.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）10.（2019巴中，14）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（）11..(2019遂宁，4)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）12（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（）13..(2019济宁，)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。
图3各选项中,符合该装置内部结构的可能是14.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。
下图设计的电路图正确的是（）14.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。
操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）15.（2019威海，10）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。
灯泡和风机均可独立工作，以下简化电路图符合要求的是（）16.（2019潍坊，7）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
下列简化电路中符合要求的是（）17.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（）18.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）19.2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
下列电路图符合要求的是（）20.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S，1托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）【答案】B21.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）2019年中考物理试题分类汇编——电路图专题答案1.（2019金华，3）如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。
该手电筒的工作电路图是（）【答案】D2.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。
符合上述要求的是（）【答案】C3.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。
下列简易原理图符合要求的是（）【答案】C4.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）【答案】D5.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。
当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。
图中符合设计要求的电路图是【答案】B6. (2019泰州，11）某智能家政机器人有三种识别启动方式:人脸识别(S1)、指纹识别(S2)、密码识别(S3),只要其中一种方式识别成功,则相应开关闭合,机器人启动(机器人用表示),下列电路设计符合要求的是【答案】C7.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。
图中符合要求的电路图是（）【答案】D8.（2019常德，13）小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡用S2、L2表示。
当只闭合S2时，台灯不发光；只闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合时，台灯也能发光。
下图中设计的电路符合要求的是【答案】D9.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）【答案】C。
10.（2019巴中，14）小明设计了一个电路，开关断开两灯都不亮，开关闭合两灯均发光，拧下其中一只灯泡，另一只灯泡仍发光，则符合要求的电路是（）【答案】C。
11..(2019遂宁，4)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）【答案】C12（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（）【答案】D。
13..(2019济宁，)小明利用一红一绿两个发光二极管(符号:)制作了一个神奇的装置:当电流从该装置一端流入时发红光,从另一端流入时发绿光。
图3各选项中,符合该装置内部结构的可能是【答案】D14.（2019德州，8）汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。
下图设计的电路图正确的是（）【答案】B。
14.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。
操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）【答案】C15.（2019威海，10）小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现。
当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机。
灯泡和风机均可独立工作，以下简化电路图符合要求的是（）【答案】C16.（2019潍坊，7）某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
下列简化电路中符合要求的是（）【答案】B17.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（）【答案】C。
18.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）【答案】B19.2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
下列电路图符合要求的是（）【答案】D20.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S，1托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）【答案】B21.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）【答案】B。
(完整word版)2019年中考物理真题分类汇编——生活用电专题(word版含答案)
2019年中考物理真题分类汇编——生活用电专题答案1（2019湘西州，20）家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和。
2.（2019黔东南，9）“珍爱生命，安全用电”是公民日常生活中必备的安全意识。
我国家庭电路的电压是V；在家庭电路中，为了防止触电，必须把用电器的开关连接在线上；当发现家用电器或电线失火时，必须先电源，然后再救火。
3.（2019毕节，19）如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：（1）三脚插头中较长的脚E与空调的什么部位相连？（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。
4.（2019聊城，）在家庭电路中，为了用电安全，控制用电器的开关要连接在线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递（选填“信息”或“能量”）5.（2019河北，10）家用电灯的开关要接到（选填“零线”或“火线”）和灯泡之间。
造成家庭电路中电流过大的原因是（只填写一种即可）。
6.（2019重庆B卷，9）家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后_______ 而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触__（选填“笔尖”或“笔尾"）金属体。
7.（2019泸州，14）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。
8.（2019桂林，15）我国的家庭电路有两根进户线，都是从低压输电线上引下来的。
其中一根叫零线，一根叫______，两根进户线之间有______V的电压。
9.(2019荆门，29)（1）小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在右图中，a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。
2019年各省市《电路图》中考真题汇编(附答案)
2019年各省市《电路图》中考真题汇编（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S 1、S 2都闭合时，下列说法正确的是 （ ）A ．只有L 1发光B ．只有L 2发光C ．L 1 、L 2都发光D ．L 1 、L 2都不发光2、如图四个电路图中，与下面实物图对应的是（ ）3、如图所示的电路 ，下列分析正确的是 （ ）A ．若S 1、S 2、S 3都闭合时，则L 1 、L 2并联B ．若S 1、S 2、S 3都闭合时，则L 1 、L 2串联C ．S 3断开、S 1、S 2闭合，L 1 、L 2并联D ．S 1闭合、S 2、S 3断开，L 1 、L 2串联4、如图所示的四个电路中，开关能使L 1 、L 2两盏灯同时发光和熄灭的是 （ ）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ） A ．安全用电的原则是不接触低压带电体，不靠近高压带电体 B ．只有不高于220 V 的电压才是安全的C ．家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D ．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用 6、关于物体的导电性能，下列说法中正确的是 （ ）A 、导体和绝缘体都容易导电B 、大地、人体、油都是导体C 、橡胶、塑料、碳都是绝缘体D 、导体和绝缘体之间没有绝对的界限 7、图中，若L 2的灯丝断了，而电路其他部分完好， 则开关S 闭合后 （ ）A ．L 1发光，L 2不发光B ．L 1不发光，L 2发光C ． L 1 和 L 2都发光D ．L 1 和 L 2都不发光A DC B8、在下图中，两灯泡组成并联的电路的电路图是（ ）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( ) A 、家用电器不能工作 B 、家用电器的寿命会缩短 C 、人接触家用电器时可能发生触电事故 D 、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。
2019年中考物理真题分类汇编全集 电路的识别专题(含解析)

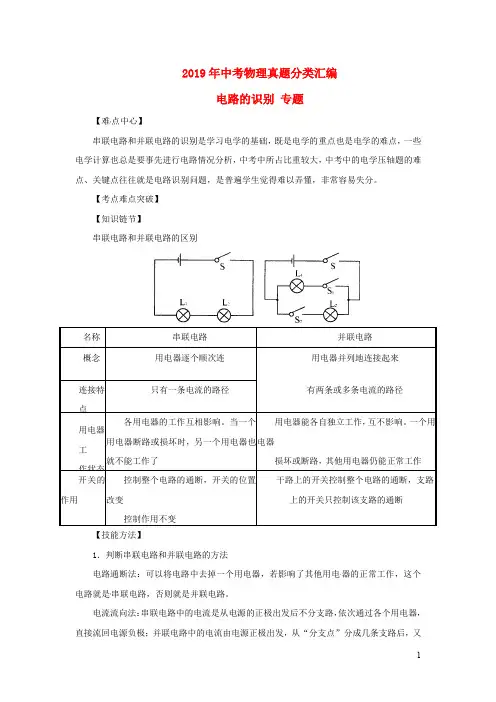

2019年中考物理真题分类汇编电路的识别专题【难点中心】串联电路和并联电路的识别是学习电学的基础，既是电学的重点也是电学的难点，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，非常容易失分。
【考点难点突破】【知识链节】串联电路和并联电路的区别【技能方法】1．判断串联电路和并联电路的方法电路通断法：可以将电路中去掉一个用电器，若影响了其他用电器的正常工作，这个电路就是串联电路，否则就是并联电路。
电流流向法：串联电路中的电流是从电源的正极出发后不分支路，依次通过各个用电器，直接流回电源负极；并联电路中的电流由电源正极出发，从“分支点”分成几条支路后，又在“汇合点”集合起来流回电源的负极。
等效电路法：有时电路图显得比较复杂，看不出几个用电器之间的连接关系，也不易画出电流的流向。
这时我们可将原电路改画成直观的容易看出的形式，但不能改变其中各元件的作用。
2．短路和局部短路的区别。
前者是导线不经过用电器直接跟电源两极相连的电路，后者是将一根导线直接与用电器的两端并联，若电路中还有其他用电器，不会造成电源短路，这种电路为局部短路。
局部短路时被短路的用电器中几乎无电流通过，这个用电器将不再起作用也不会被损坏。
电路中其他用电器工作时电流将增大。
:学§科§【中考真题1】（2019·海南乐东黄流中学初三月考）如图所示的电路中，以下说法正确的是A．L1和L2是并联B．L1和L2是串联C．电压表测L1两端的电压D．电压表测电源电压【答案】B【解析】AB、根据电路图可知，两灯泡顺次连接，因此L1和L2串联，故A错误，B正确；CD、电压表并联在L2两端，因此电压表测量L2两端电压，故CD错误。
【中考真题2】（2019·陕西初三中考模拟）如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是A．L1与L2并联B．电流表测L1的电流C．L1与L2两端的电压相等，等于电压表的示数D．当开关S2断开时，通过电流表的电流变小【答案】D【解析】ABC、由图可知，闭合开关S1、S2，两灯并联，电流表在灯L1支路，测量通过L1的电流，电压表在灯L2两端，由于并联支路的电压相等，所以也可以测量灯L1两端的电压，故ABC正确，不符合题意；D、当开关S2断开时，电流表测量通过L1的电流，L1两端的电压不变，电流表的示数不变，故D错误，符合题意。
2019年中考物理真题集锦——专题十：电学作图(word版含答案)

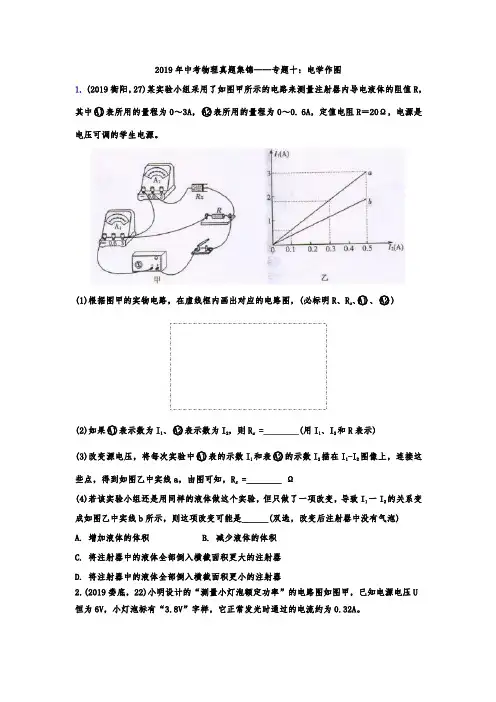

2019年中考物理真题集锦——专题十：电学作图1.(2019衡阳，27)某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R，其中○A1表所用的量程为0～3A，○A2表所用的量程为0～0.6A，定值电阻R＝20Ω，电源是电压可调的学生电源。
(1)根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、Rx、○A1、○A2)(2)如果○A1表示数为I1、○A2表示数为I2，则R x=________(用I1、I2和R表示)(3)改变源电压，将每次实验中○A1表的示数I1和表○A2的示数I2描在I1-I2图像上，连接这些点，得到如图乙中实线a，由图可知，Rx=________Ω(4)若该实验小组还是用同样的液体做这个实验，但只做了一项改变，导致I1一I2的关系变成如图乙中实线b所示，则这项改变可能是______(双选，改变后注射器中没有气泡)A.增加液体的体积B.减少液体的体积C.将注射器中的液体全部倒入横截面积更大的注射器D.将注射器中的液体全部倒入横截面积更小的注射器2.(2019娄底，22)小明设计的“测量小灯泡额定功率”的电路图如图甲，已知电源电压U 恒为6V，小灯泡标有“3.8V”字样，它正常发光时通过的电流约为0.32A。
（1）小明按图甲进行电路连接，当他接好最后一根导线时，小灯泡立即发出耀眼的光，接着小灯泡烧坏。
请指出小明在连接电路时的错误操作：①_____；②滑动变阻器滑片P 在图甲最右端位置。
（2）另一组同学也在做这个实验，但开关闭合后，无论怎样移动滑片发现小灯泡都不亮，电流表没有示数，但电压表有示数，请分析造成此现象的可能原因是_____。
（3）小明更换了一个同型号的新灯泡，正确连接电路，闭合开关，移动滑片P，灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_____W。
（4）小明还想用已有实验器材测量未知电阻R x （约1Ω）的阻值。
当他用电阻R x 替换小灯泡后，发现电压表已损坏。
2019年中考物理真题分类汇编——开关型动态电路专题(word版含答案)
2019 年中考物理真题分类汇编——开关型动向电路专题1.(2019 邵阳， 20)以下图的电路中，电源电压恒定不变，已知R1＝ 3R2，当 S 和 S1闭合、S2断开时，电压表和电流表的示数分别为U 1和 I 1；当 S1断开、 S 和 S2闭合时，电压表和电流表的示数分别为U2和 I2，则 U 1： U2、I 1： I 2分别是（）A．1：1、4：3B．1：2、1：3C．1：1、 1：4D．1：4、 1：12.（ 2019 长春， 9）以下图，电源两头的电压恒定．闭合开关S1，小灯泡发光，再闭合开关 S2，则（）A．小灯泡变亮B．电流表示数变小C．电压表示数不变 D ．电路的总电阻变大3.（ 2019 绵阳， 27）某一天夜晚睡觉前，小文同学用有预定功能的电饭煲为家人次日早饭煲粥。
小文将大米等食材放入电饭煲内，接通220V 家庭电路，经过了待机、加热、保温三个过程，早饭前断开电源，电饭煲耗费的电功率随时间变化的图像如图甲所示，电饭煲加热过程耗费的电能是______kW ·h 。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示， S 是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____ Ω。
4.（ 2019 阜新， 27）以下图电路，电源电压恒定为3V， R2=10 Ω，当 S1闭合， S2、 S3断开，电流表示数为， R1阻值为 _____Ω；S2闭合， S1、 S3断开，电压表示数为_____ V ；S1、S3闭合， S2断开，电流表示数为_____ A 。
5.（ 2019 绵阳， 7）以下图，灯泡L 1和 L2（灯泡中只需有电流就能发光）同样，电源电压小于灯泡的额定电压，且保持不变，开关S由闭合到断开，电路中A.L 1变亮，电压表示数变小B.L1变暗，电流表示数变大C.L2亮起来，电压表示数变大D.L 2亮起来，电流表示数变小6.（ 2019 广安， 27）小蕊同学在学习了电学知识后，察看到生活中的很多电热器都有多个挡位，于是他利用电压恒为10V 的电源和两个阻值不一样的定值电阻，设计了以下图的电路来研究电热器的多挡位问题。
2019年中考物理真题分类汇编——电学作图专题(word版含答案)

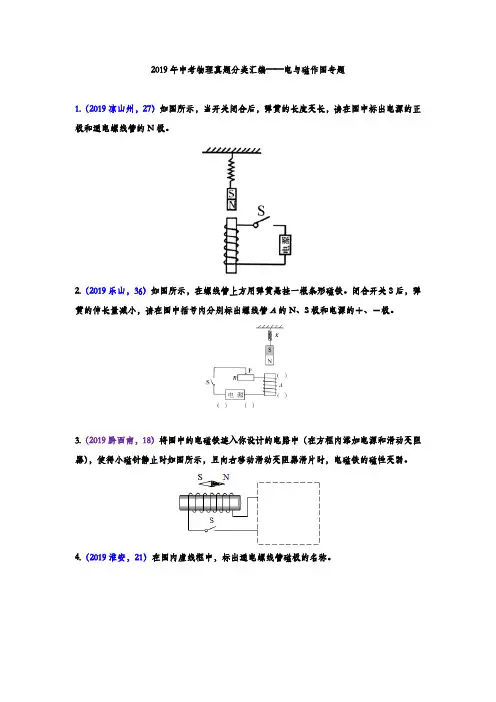

2019年中考物理真题分类汇编——电与磁作图专题1.（2019凉山州，27）如图所示，当开关闭合后，弹簧的长度变长，请在图中标出电源的正极和通电螺线管的N极。
