电子计数器剖析
智能电子计数器
智能电子计数器具有多种功能，如计 数、累加、比较等，可广泛应用于各 种需要进行数字计数的场合，如生产 流水线、超市收银等。
工作原理
ቤተ መጻሕፍቲ ባይዱ
工作原理
智能电子计数器通过传感器或其他检 测装置检测物体的数量或状态，并将 检测到的信号转换为电信号，再经过 电子电路处理后显示在显示器上。
工作流程
当物体经过传感器时，传感器发出信 号，信号经过处理后被计数器接收并 存储，最后通过显示器显示出来。
优势
高效性
便捷性
智能电子计数器通常具有较高的计数速度 和准确性，能够快速准确地统计物品的数 量或人员的人数。
智能电子计数器通常具有操作简便、易于 使用的特点，用户可以通过简单的按键或 触摸操作进行计数。
可扩展性
实时性
智能电子计数器通常具有可扩展性，可以 根据用户的需求增加功能或与其他设备进 行连接。
02
智能电子计数器的技术 原理
传感器技术
光电传感器
通过光电元件检测物体 的存在和运动，转换为
电信号进行计数。
霍尔传感器
利用霍尔效应检测磁场 变化，适用于检测金属
物体的运动。
超声波传感器
利用超声波的反射和传 播特性，检测物体的距
离和移动。
红外传感器
通过检测物体散发的红 外线进行计数，适用于
非金属物体的计数。
通过LED灯的亮灭显示数字和字符，具有高 亮度、寿命长等特点。
LCD显示屏
液晶显示技术，具有低功耗、高清晰度和稳 定性等特点。
OLED显示屏
自发光有机显示技术，具有高对比度、广视 角和柔性显示等特点。
TFT显示屏
薄膜晶体管显示技术，适用于高端显示需求 和高清晰度图像显示。
电子计数器工作原理
电子计数器工作原理
电子计数器是一种用数字电路来实现计数功能的设备。
它通过接收外部触发信号或者内部时钟信号来进行计数操作，并将计数结果以数字形式显示出来。
电子计数器的工作原理基于二进制计数的原理，即使用二进制来表示计数值。
它由一个或多个触发器构成，每个触发器可以存储一个二进制位。
当接收到一个触发信号或者时钟信号时，触发器会根据输入信号的值进行状态变化。
在一个四位二进制计数器中，每个触发器可以存储0或者1两种状态。
初始状态下，计数器的值为0000。
当接收到一个触
发信号时，计数器会按照固定的逻辑规则进行计数操作。
例如，递增计数器会将当前值加1，而递减计数器会将当前值减1。
计数器通过输出线将计数结果传递给显示装置，以便对计数结果进行显示。
电子计数器的工作原理还包括基于时钟信号的计数操作。
时钟信号可以是外部提供的，也可以是计数器内部产生的。
当时钟信号的频率较高时，计数器可以以较快的速度进行计数。
通过控制时钟信号的频率和触发信号的接收条件，可以实现不同的计数方式，例如递增计数、递减计数、循环计数等。
总结来说，电子计数器通过触发信号或者时钟信号的输入，利用内部的触发器来进行计数操作，并将计数结果以数字形式显示出来。
它可以用于各种场合，例如计时器、频率计等。

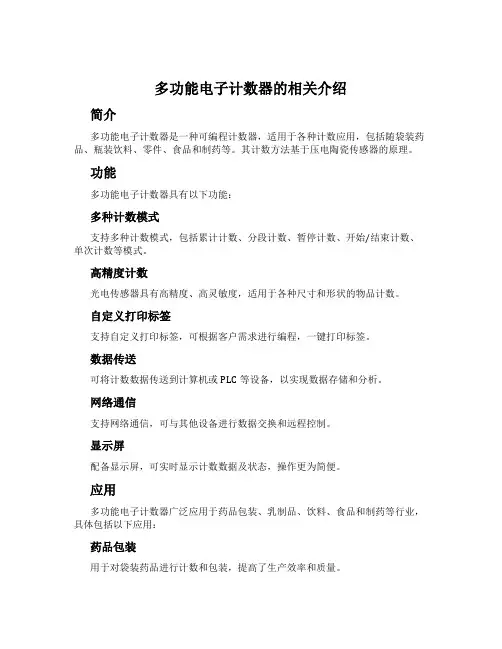

多功能电子计数器的相关介绍
多功能电子计数器的相关介绍简介多功能电子计数器是一种可编程计数器，适用于各种计数应用，包括随袋装药品、瓶装饮料、零件、食品和制药等。
其计数方法基于压电陶瓷传感器的原理。
功能多功能电子计数器具有以下功能：多种计数模式支持多种计数模式，包括累计计数、分段计数、暂停计数、开始/结束计数、单次计数等模式。
高精度计数光电传感器具有高精度、高灵敏度，适用于各种尺寸和形状的物品计数。
自定义打印标签支持自定义打印标签，可根据客户需求进行编程，一键打印标签。
数据传送可将计数数据传送到计算机或PLC等设备，以实现数据存储和分析。
网络通信支持网络通信，可与其他设备进行数据交换和远程控制。
显示屏配备显示屏，可实时显示计数数据及状态，操作更为简便。
应用多功能电子计数器广泛应用于药品包装、乳制品、饮料、食品和制药等行业，具体包括以下应用：药品包装用于对袋装药品进行计数和包装，提高了生产效率和质量。
制药行业用于对胶囊、片剂、颗粒等药用物品进行计数，保证药品的准确性和生产效率。
食品包装用于对糖果、薯片、面包等食品进行计数和包装。
制造业用于对机械零件、电子元件、五金制品等进行计数和分装。
优点多功能电子计数器具有以下优点：高效可实现高效计数和自动包装，提高了生产效率和产品质量。
精度高采用高精度压电陶瓷传感器，计数准确性高，减少误差。
易操作配备显示屏和简洁的操作界面，易于操作和维护。
自动保存数据支持自动保存计数数据，便于后期管理和分析。
结论多功能电子计数器是一种高效、精度高、易操作的计数装置，广泛应用于各种计数场合。
通过优化计数流程，可提高生产效率和产品质量，从而为企业带来更大的利润空间。

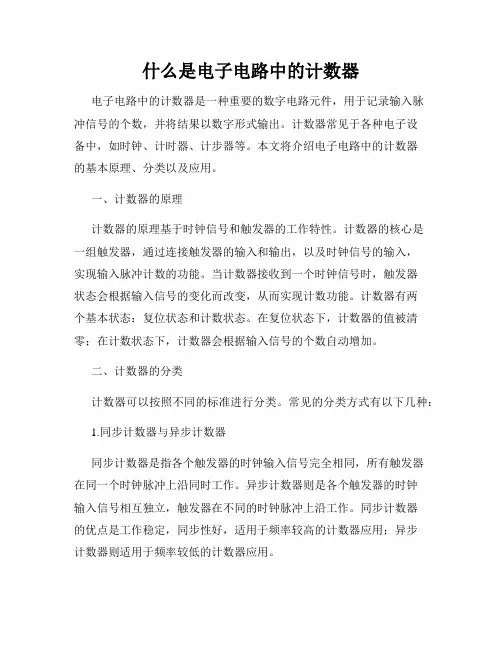

什么是电子电路中的计数器
什么是电子电路中的计数器电子电路中的计数器是一种重要的数字电路元件，用于记录输入脉冲信号的个数，并将结果以数字形式输出。
计数器常见于各种电子设备中，如时钟、计时器、计步器等。
本文将介绍电子电路中的计数器的基本原理、分类以及应用。
一、计数器的原理计数器的原理基于时钟信号和触发器的工作特性。
计数器的核心是一组触发器，通过连接触发器的输入和输出，以及时钟信号的输入，实现输入脉冲计数的功能。
当计数器接收到一个时钟信号时，触发器状态会根据输入信号的变化而改变，从而实现计数功能。
计数器有两个基本状态：复位状态和计数状态。
在复位状态下，计数器的值被清零；在计数状态下，计数器会根据输入信号的个数自动增加。
二、计数器的分类计数器可以按照不同的标准进行分类。
常见的分类方式有以下几种：1.同步计数器与异步计数器同步计数器是指各个触发器的时钟输入信号完全相同，所有触发器在同一个时钟脉冲上沿同时工作。
异步计数器则是各个触发器的时钟输入信号相互独立，触发器在不同的时钟脉冲上沿工作。
同步计数器的优点是工作稳定，同步性好，适用于频率较高的计数器应用；异步计数器则适用于频率较低的计数器应用。
2.二进制计数器与十进制计数器二进制计数器是指计数器的输出以二进制形式表示，十进制计数器则是指计数器的输出以十进制形式表示。
二进制计数器的输出位数通常是2的幂次，而十进制计数器的输出位数通常是10的幂次。
3.向上计数器与向下计数器向上计数器在计数过程中，计数值依次递增；向下计数器则是计数值依次递减。
向上计数器和向下计数器可以通过加法和减法电路实现。
三、计数器的应用计数器在各种电子设备中有广泛的应用。
以下列举了一些常见的计数器应用：1.时钟和计时器计数器常见于时钟和计时器电路中。
通过使用计数器，可以实现各种时间间隔的测量和记录。
例如，计数器可以用于显示秒、分钟、小时等时间单位，或者用于精确计时和定时功能。
2.频率测量计数器可以用于测量输入信号的频率。
电子行业电子计数器
电子行业电子计数器导言电子计数器是一个广泛应用于电子行业的重要工具。
它用于计数电子产品的数量，方便生产和质量控制的管理。
本文将介绍电子计数器的原理、应用及发展趋势。
1. 原理电子计数器是一种数字电路，通过计算器芯片实现计数功能。
它通常由时钟信号、计数寄存器、控制逻辑电路和显示设备等组成。
在计数过程中，时钟信号控制计数器定时增加，计数寄存器存储当前计数值，控制逻辑电路用于对计数器进行控制。
显示设备可以是数码管显示或液晶显示屏。
2. 应用电子计数器在电子行业有多种应用：2.1 生产计数电子计数器可以用于生产线上的产品计数。
通过在生产过程中检测到的脉冲信号，电子计数器可以精确计数产品数量。
这有助于生产线的计划和调度，并为生产管理提供实时数据。
2.2 质量控制电子计数器也用于质量控制。
在生产过程中，通过计算已生产的产品数量和设定的标准值进行比较，可以确定产品的良品率和不良品率。
这有助于及时发现生产问题，改进生产工艺，提高产品质量。
2.3 仓库管理电子计数器还可以用于仓库管理。
通过计数电子产品入库和出库的数量，可以实时掌握库存情况，为库存管理提供准确的数据。
这有助于避免库存过多或过少，提高库存周转率和供应链效率。
2.4 实验室研究电子计数器在实验室研究中也有用武之地。
例如，在实验中计数粒子的数量、计时反应的时间等都可以借助电子计数器进行测量。
这有助于科研人员进行数据分析和实验结果验证。
3. 发展趋势随着科技的不断发展，电子计数器也在不断演进和改进。
以下是一些电子计数器的发展趋势：3.1 多功能化现代电子计数器越来越多地呈现多功能化的特点。
除了计数功能，它们还可以具备计时、测量、存储、显示和通信等功能，满足不同应用场景的需求。
3.2 自动化随着自动化技术的发展，电子计数器也正朝向自动化方向发展。
例如，利用传感器和自动控制器，可以实现电子计数器的自动启动、停止和重置等功能。
这有助于提高生产效率、减少人工干预。

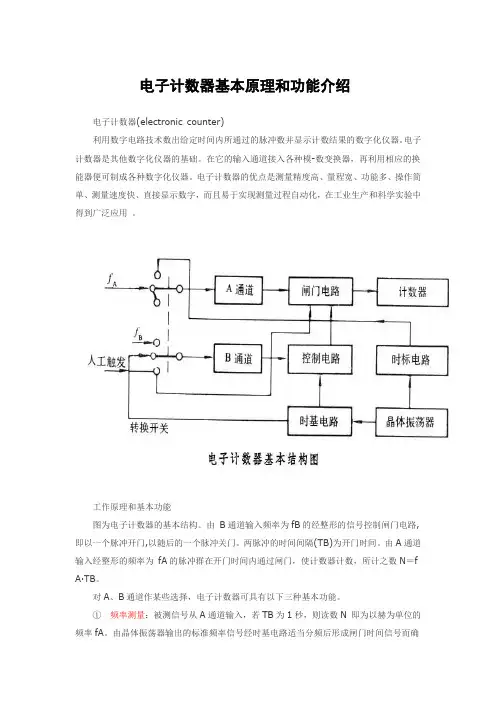

电子计数器基本原理和功能介绍
电子计数器基本原理和功能介绍电子计数器(electronic counter)利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。
电子计数器是其他数字化仪器的基础。
在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。
电子计数器的优点是测量精度高、量程宽、功能多、操作简单、测量速度快、直接显示数字，而且易于实现测量过程自动化，在工业生产和科学实验中得到广泛应用。
工作原理和基本功能图为电子计数器的基本结构。
由B通道输入频率为fB的经整形的信号控制闸门电路,即以一个脉冲开门,以随后的一个脉冲关门。
两脉冲的时间间隔(TB)为开门时间。
由A通道输入经整形的频率为fA的脉冲群在开门时间内通过闸门，使计数器计数，所计之数N＝f A·TB。
对A、B通道作某些选择，电子计数器可具有以下三种基本功能。
①频率测量：被测信号从A通道输入，若TB为1秒，则读数N 即为以赫为单位的频率fA。
由晶体振荡器输出的标准频率信号经时基电路适当分频后形成闸门时间信号而确定TB之值。
②周期或时间间隔测量：被测信号由B信道输入，控制闸门电路，而A通路的输入信号是由时基电路提供的时钟脉冲信号。
计数器计入之数为闸门开放时间，亦即被测信号的周期或时间间隔。
③累加计数：由人工触发开放闸门,计数器对A通道信号进行累加计数。
在这些功能的基础上再增加某些辅助电路或装置，计数器还可完成多周期平均、时间间隔平均、频率比值和频率扩展等功能。
电子计数器性能指标主要包括：频率、周期、时间间隔测量范围、输入特性（灵敏度、输入阻抗和波形）、精度、分辨度和误差（计数误差、时基误差和触发误差）等。
电子计数器按功能可分三类。
1、通用计数器是利用数字电路技术数出给定时间内所通过的脉冲数并显示计数结果的数字化仪器。
通用计数器是其他数字化仪器的基础。
在它的输入通道接入各种模-数变换器，再利用相应的换能器便可制成各种数字化仪器。
《电子计数器》课件
电子计数器在交通信号灯、计费系统和车辆计数中起到关键作用。
家庭生活
电子计数器可以用于家庭物品的清点、定时器和运动计数等方面。
设计与制作
设计过程包括需求分析、电路设计、PCB设计和外壳设计。制作步骤包括元器 件采购、组装焊接和调试测试。
未来发展
电子计数器在创新技术如物联网和人工智能的推动下，将在更多领域得到应用，如智能家居和城市管理。
电子计数器的发展历程
电子计数器经历了从简单的机械计数器到电子计数器的发展演进，不断提升 计数精度和功能。
组件
电源
提供电子计数器所需的电能。
显示屏
用于显示计数结果和其他信 息。
计数器芯片
核心组件，负责实际计数。
按钮
用于控制计数器的启动、停止和重置。
蜂鸣器
可选组件，用于发出计数完成或错误的提示音。
工作原理
《电子计数器》PPT课件
电子计数器PPT课件是关于电子计数器的详细介绍和应用，包括计数器的作用、 组件、工作原理、应用、设计与制作、未来发展等内容。
什么是电子计数器
电子计数器是一种可以进行数字计数的电子设备，通过集成的计数器芯片和其他组件实现计数功能。
电子计数器的作用
电子计数器主要用于记录和显示计数数据，广泛应用于工业自动化、交通运输和家庭生活等领域。
1
计数方式
计数器可以根据需要选择不同的计数方
存储方式ห้องสมุดไป่ตู้
2
式，如递增计数、递减计数和循环计数。
计数器可以使用不同的存储方式，如可
清零存储、可保持存储和可存储计数。
3
复位方式
计数器可以通过外部信号或按钮进行复 位，将计数值重置为初始值。
电子电路中的计数问题解析
电子电路中的计数问题解析计数问题在电子电路中是一个非常重要的概念。
无论是数字电路还是模拟电路都需要计数器来实现各种计数功能。
本文将对电子电路中的计数问题展开详细解析，包括计数器的基本原理、计数器的类型以及计数器的应用。
一、计数器的基本原理计数器是一种常见的数字电路元件，用于记录和表示电路的计数状态。
它由触发器或者锁存器以及各种逻辑门构成。
计数器的基本原理是通过时钟信号的触发，使得计数器按照一定规律改变其输出状态，从而实现计数功能。
二、计数器的类型基于实现方式的不同，计数器可以分为同步计数器和异步计数器。
同步计数器是指计数器各个触发器的输出同时改变的计数器，它具有运算速度快、稳定可靠等特点。
异步计数器是指在计数过程中，各个触发器的输出存在时间差，具有灵活性强的特点。
根据计数器的位数，计数器又可以分为4位计数器、8位计数器等等。
不同位数的计数器适用于不同的场景，可以根据具体需求选择合适的计数器类型。
三、计数器的应用1. 时钟频率分频：计数器可以通过设置初始值和重载值实现时钟频率的分频。
通过改变计数器的位数，可以实现不同的分频比。
2. 自动计数：计数器可以用于自动记录、统计和计算数据，提高工作效率。
例如，物流行业中的包裹计数器能够自动记录出入库的货物数量。
3. 数字显示：计数器可以用于驱动数码管显示数字。
通过改变计数器的输出状态，可以实现数字的自动循环显示。
4. 时序控制：计数器可以用于控制电子系统的时序。
通过改变计数器的输出状态，可以按照预设的时序顺序触发各种操作。
5. 频率测量：计数器可以用于测量信号的频率。
通过记录计数器在一定时间内的计数值，可以根据公式计算出信号的频率。
四、总结电子电路中的计数问题是一项重要的研究内容，计数器是实现计数功能的基本元件。
本文对计数器的基本原理、类型以及应用进行了详细解析。
希望通过本文的介绍，读者能够更好地理解电子电路中的计数问题，并且能够灵活应用计数器解决实际问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、频率A测量的控制
1、频率测量的逻辑图
被测 频率
A通道
闸
计数
门
Q1
Q2
时基
门控 双稳
闭锁 双稳
R
S
RS
Q3 Q3 CLR
JK触发器
&
逻辑控制
锁存
译码
显示
记忆 单稳
记忆 K1 不记忆
人工复原
W
K3
K2
显示
复原
单稳
单稳
辅助单稳
2、频率测量的工作波形
4.4电子计数器的电路技术
VDD
16
BCD码 输入
7A 1
B
VDD
R*7
13
a
2C
12 b
3 VDD
6
11
D
c
LT CC4511 d 10
4 BL
e9
接选通脉冲 5 LE
f 15
8 Vss
g 14
共阳极LED IF
VF
2、LCD驱动
A B
=1
C
方波发生器
背电极
译码驱动器的控制电路
B1
C
LT
16
VDD
f g
B
1
C
LT
18
VDD
f g
BL
a
BL
CC4511
a LE
CC14513
b
LE
b
D
c
D
c
A
d
A
d
Vss 8
9e
RBI
e
Vss
9
10 RBO
CC4511和CC14513的引脚排列
锁存控制
门2
F1
A
1
门1
LE
1
1
F2
F3
1
1
M
N
锁存器逻辑电路
消隐控制
无效零自动消隐控制技术
第六位
（消隐）
第一位 （消隐）
a~g
a~g
a~g
译码
显示
记忆
记忆 K1 单稳
W
不记忆
清
零
人工复原
K3
K2
显示
复原
单稳
单稳
K4 停
计
止
数
逻辑控制
解锁Q2=1
2、计数工作波形
t1 人工复原
t2计数
t3 停止
t4
门控Q1
被测脉冲 闸门输出 闭锁Q2 记忆指令K1 显示控制K2 复原指令K3
二、时间B-C测量的控制
1、时间B-C测量的逻辑框图
时 标
Q1
a~g
a~g
a~g
“0”
RBO6
Vss RBO5
RBI6
RBI5
“0”
RBO4
“0”
RBI4
RBO3
“0”
RBI3
RBO2 RBI2
“1”
RBO1
RBI1 VDD
“1”
“1”
D6 C6 B6 A6 000 0
D5 C5 B5 A5 000 0
D4 C4 B4 A4 001 0
D3 C3 B3 A3 010 1
RBO1 “0”
D6 C6 B6 A6 000 0
D5 C5 B5 A5 000 0
D4 C4 B4 A4 001 1
D3 C3 B3 A3 010 0
D2 C2 B2 A2 000 0
D1 C1 B1 A1 100 0
数据输入
消隐整数前的无效零
10ns *10
时标 信号 选择
100ns *10
A
闸门
Tr
门控双稳 闸门时间选择
计数、显示
1MHZ晶 体振荡器
1us
÷10
10us ÷10
100us ÷10
1ms
4.3 电子计数器的时序逻辑控制
一、计数A的控制
1、计数状态逻辑框图
被测 信号
A通道 Q1
闸
计数
门
Q2
门控 双稳
R
S
闭锁 双稳
RS
锁存
门控 双稳
R
S
C脉冲
&1 &2
C通道
B脉冲 B通道
闸
计数
门
Q2
闭锁 双稳
RS
锁
译码
显示
存
记忆
记忆 K1 不记忆
单稳
W
人工复原 K3
K2
显示
复原
单稳
单稳
辅助单稳 逻辑控制
2、时间B-C测量的工作波形
闸门开
复位
t1
测量 等待 t2
t3 显示
B输入脉冲 C输入脉冲 门控Q1 闸门输出 闭锁Q2 记忆指令 显示控制
第四章 电子计数器
4.1 概述
一、电子计数器的基本组成
被测 信号
测量通道
闸门
计数器
译码器
显示器
逻辑控制
4.2 电子计数器的基本工作原理
一、累加计数和计时
A
时标
A通道
闸门
计数、显示
时基
T
开门
时间
门控双稳
闭
开
二 、测量频率
r
fx A
时标
A通道
闸门
时基 Tr
开门 时间
门控双稳
闸门时间选择
计数、显示
晶体振荡器
D2 C2 B2 A2 000 0
D1 C1 B1 A1 000 0
数据输入
消隐小数点后的无效零
第六位 （消隐）
（消隐）
第一位
a~g
a~g
a~g
a~g
a~g
a~g
“1” VDD
RBI6
RBI5
RBI4
RBI3
RBI2
RBI1
RBO6 “1”
RBO5 “1”
RBO4 “0”
RBO3 “0”
RBO2 “0”
一、输入通道
测频控制
频率
&
A 衰减器
时标输入 &
自校控制
>１
宽带 放大器
整 形
A通道基本框图
计数脉冲 脉 冲 去主门 形成器
三、数字显示
a
fg b
e
c
d
Dr
共阳
公共端 a b c d e f g Dr 公共端 a b c d e f g Dr
共阴
分段显示LED示意图
四、显示器件的驱动电路
1、CC4511驱动LED电路
分频器
三、测量周期
r
晶体振荡器 fr A
A通道
Tx
倍频器
闸门
Tx
门控双稳
Tx
B通道 B
N 计数、显示
Tx
四、测量频率比
fA A
TB
B
A通道
A
闸门
TB
门控双稳
计数、显示
TB
B通道
五、测量时间间隔
r
时标信号 A 发 生器
A通道
闸门
TBC
门控双稳
r
计数、显示
tBC
B 开启
B通道
tBC
C 停止
C通道
六、自校
