固有频率参数的理解

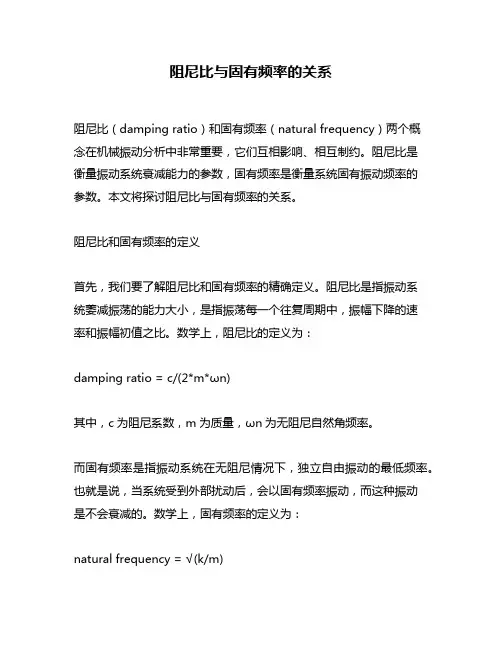

阻尼比与固有频率的关系
阻尼比与固有频率的关系阻尼比（damping ratio）和固有频率（natural frequency）两个概念在机械振动分析中非常重要，它们互相影响、相互制约。
阻尼比是衡量振动系统衰减能力的参数，固有频率是衡量系统固有振动频率的参数。
本文将探讨阻尼比与固有频率的关系。
阻尼比和固有频率的定义首先，我们要了解阻尼比和固有频率的精确定义。
阻尼比是指振动系统萎减振荡的能力大小，是指振荡每一个往复周期中，振幅下降的速率和振幅初值之比。
数学上，阻尼比的定义为：damping ratio = c/(2*m*ωn)其中，c为阻尼系数，m为质量，ωn为无阻尼自然角频率。
而固有频率是指振动系统在无阻尼情况下，独立自由振动的最低频率。
也就是说，当系统受到外部扰动后，会以固有频率振动，而这种振动是不会衰减的。
数学上，固有频率的定义为：natural frequency = √(k/m)其中，k为系统的弹性系数。
阻尼比和固有频率的影响在实际应用中，阻尼对于振动过程具有重要影响。
如果没有阻尼，振荡会一直持续下去，直到受到外力干预。
但是，阻尼会消耗振动能量，使得振幅逐渐减小。
当振荡在经过几个周期后消失时，称为过阻尼。
当振荡在逐渐减小的同时保持周期性时，称为临界阻尼。
当振荡的振幅不足以克服阻尼作用，因而不能继续振动时，称为欠阻尼。
而固有频率可以理解为系统“固有的倾向”，即系统对于外界激励的响应。
当系统的固有频率越高时，它对于高频率的外界干扰的抑制能力就越强，反之亦然。
因此，在一些场合下，人们会利用系统的固有频率来抵抗不和谐或者高频噪声的干扰，达到减振、减噪声的效果。
阻尼比与固有频率的关系阻尼比和固有频率的关系可以通过一个物理现象来说明：当一个单摆受到一定阻力时，摆的运动方式就会产生巨大改变。
这种改变包括了摆的运动周期缩短、摆头依次减小等等。
这就说明阻尼比大了，周期性运动受到的阻力就会比较大，摆的运动速度就会受到影响。
类比到振动系统中，阻尼比是越大，振荡的周期就越短，振动的过程就越快结束。
机械结构固有频率分析与优化设计
机械结构固有频率分析与优化设计机械结构的固有频率是指在没有外力作用下，结构自身振动的频率。
对于机械结构而言，固有频率的大小与结构的稳定性、可靠性以及工作性能密切相关。
因此，分析和优化机械结构的固有频率是一项非常重要的工作，它可以帮助我们了解结构的动力特性，并提出相应的优化设计方案。
一、固有频率的概念与应用固有频率是机械结构的一个重要参数，它代表了结构的固有振动特性。
在机械结构设计中，我们常常需要了解结构在不同工作环境下的固有频率，并对其进行优化。
例如，对于一个汽车底盘而言，我们需要确定其在不同路面条件下的固有频率，以保证结构的稳定性和行驶安全性。
固有频率的分析通常采用有限元方法。
有限元方法将结构划分为多个小单元，建立数学模型，并通过求解模型的特征值问题来获得结构的固有频率。
通过分析不同模态下结构的振型，我们可以进一步了解结构的动力特性。
二、固有频率的影响因素机械结构的固有频率受到多个因素的影响。
以下是几个常见的影响因素：1. 结构的材料和几何形状：材料的弹性模量以及结构的几何形状会直接影响结构的固有频率。
通常情况下，刚性材料和几何形状简单的结构具有较高的固有频率。
2. 结构的质量分布：结构的质量分布也会对其固有频率造成影响。
例如，质量偏向某一侧的结构会导致其固有频率发生变化。
3. 结构的支撑和约束条件：结构的支撑和约束条件对其固有频率也有很大影响。
不同的支撑和约束方式会给结构带来不同的刚度，从而改变其固有频率。
三、固有频率的优化设计固有频率的优化设计是提高机械结构性能和可靠性的重要手段。
通过优化结构的材料、几何形状、质量分布以及支撑和约束条件等因素，可以改变结构的固有频率，达到优化设计的目的。
1. 材料的选择与优化：不同材料的弹性模量不同，通过选择合适的材料可以改变结构的固有频率。
例如，在需要降低固有频率的情况下，可以选择弹性模量较低的材料；相反，在需要提高固有频率的情况下，可以选择弹性模量较高的材料。
谐振频率和固有频率
谐振频率和固有频率【谐振频率】谐振频率指的是在含有电容和电感的电路中，如果电容和电感并联，可能出现于某个很小的时间段内：电容的电压逐渐升高，而电流却逐渐减少；电感的电流却逐渐增加，电感的电压却逐渐降低。
而在另一个很小的时间段内：电容的电压逐渐降低，而电流却逐渐增加；电感的电流却逐渐减少，电感的电压却逐渐升高。
电压的增加可以达到一个正的最大值，电压的降低也可达到一个负的最大值，同样电流的方向在这个过程中也会发生正负方向的变化，称为电路发生电的振荡,当谐振电路外部输入电压的正弦频率达到某一特定频率（即该电路的谐振频率）时，谐振电路的感抗与容抗相等，Z=R，谐振电路对外呈纯电阻性质，即为谐振。
发生谐振时，谐振电路将输入放大Q倍，Q为品质因数。
计算公式：f=1/[2π√(LC)]（其中f为频率，单位为赫兹(Hz)；L为电感，单位为亨利(H)；C为电容，单位为法拉(F)。
）【固有频率】固有频率计算公式：Q=wL\R。
固有频率也称为自然频率(naturalfrequency)。
物体做自由振动时，其位移随时间按正弦或余弦规律变化，振动的频率与初始条件无关，而仅与系统的固有特性有关（如质量、形状、材质等），称为固有频率，其对应周期称为固有周期。
在相同的条件下，进行了n次试验，在这n次试验中，事件A发生的次数m称为事件A发生的频数。
比值m/n称为事件A发生的频率，用文字表示定义为：每个对象出现的次数与总次数的比值是频率。
某个组的频数与样本容量的比值也叫做这个组的频率。
有了频数（或频率）就可以知道数的分布情况。
【谐振频率和固有频率的区别】谐振频率是输入信号的频率，跟被作用的物体没有关系，固有频率是指被作用的物体由于本身组成材料或者结构的原因，而具有的一个频率，两种频率之间通常没有直接的联系。
只有外加频率接近固有频率时才会发生谐振（共振），而发生谐振现象。
固有频率参数的理解
固有频率参数的理解固有频率是由物体的质量、刚度和几何形状等因素决定的。
物体的质量越大，刚度越高，几何形状越薄，则固有频率越高。
在理论上，固有频率可以通过求解振动系统的运动方程来得到，而在实际工程中，可以通过测量物体的振动响应来计算。
固有频率的计算是通过求解下面的固有频率方程得到的：ωn=2πf=√(k/m)其中，ωn为固有角频率，f为固有频率，k为系统的刚度，m为系统的质量。
1.物体的固有频率代表了物体本身的固有振动模式。
对于一个简谐振动系统，固有频率是系统能够自由振动的频率。
物体的不同频率分量会以不同的振动模态表现出来，而固有频率即为物体不同振动模态对应的频率。
2.固有频率可以用于设计和分析振动系统。
在机械工程、土木工程、航空航天等领域中，固有频率参数是设计和分析振动系统性能的重要依据。
通过准确估计固有频率，可以确定振动系统的稳定性和共振情况，并对系统的振动特性进行优化。
3.固有频率决定了物体的共振特性。
当外界激励频率接近物体的固有频率时，物体很容易发生共振现象。
共振会导致物体振幅增大，造成系统失稳和破坏。
因此，在设计实际工程中，需要避免共振频率接近工作频率，以确保系统的稳定性。
4.固有频率参数对于结构的安全性和寿命预测具有重要意义。
通过准确测量分析结构的固有频率，可以了解结构在振动加载下的响应，判断结构的稳定性和耐久性，并进行相应的调整和改进，以保证结构的正常运行和使用寿命。
5.固有频率可用于模态分析。
模态分析是通过测量和分析物体的振动响应，确定物体振动模态及其对应的固有频率和振型。
模态分析在工程设计、故障诊断和结构优化等方面具有广泛应用，可以为优化结构设计和振动控制提供依据。
总之，固有频率参数是描述物体振动特性的重要参数，具有极其重要的理论和应用价值。
通过对固有频率的理解和研究，可以为振动系统的设计、分析和控制提供科学依据和方法。
电路固有频率
电路固有频率
电路固有频率，也称为共振频率或自然频率，是指在没有外加激励下，电路内部自发振动的频率。
这个频率是由电路的元件参数决定的。
在电路的固有频率处，电路的阻抗最小，电流和电压达到最大值，因此电路具有很高的灵敏度和响应能力，是电路设计和应用中非常重要的一个参数。
电路的固有频率通常用角频率ω0表示，它是由电路的电感L和电容C决定的，公式为：ω0 = 1/√(LC)。
当电感和电容的值改变时，电路的固有频率也会随之改变。
在实际应用中，我们可以通过改变电感或电容的值，来调整电路的固有频率，以达到所需的性能和效果。
电路的固有频率在许多电路应用中都有重要作用，例如在收音机、高频放大器、振荡器等电路中，固有频率的调整可以影响电路的谐波响应、放大倍数、频率稳定度等。
此外，固有频率还与电路的品质因数Q有关，Q值越大，固有频率的响应越尖锐，电路的频率选择性也越好。
总之，电路固有频率是电路设计和应用中不可忽视的重要参数，它对电路的性能和响应能力具有重要影响。
在实际应用中，我们需要根据电路的需求来调整固有频率，以达到最佳的效果和性能。
- 1 -。

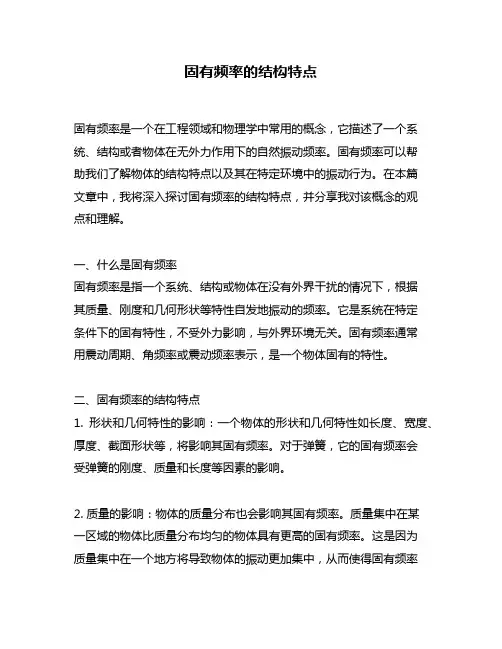

固有频率的结构特点
固有频率的结构特点固有频率是一个在工程领域和物理学中常用的概念，它描述了一个系统、结构或者物体在无外力作用下的自然振动频率。
固有频率可以帮助我们了解物体的结构特点以及其在特定环境中的振动行为。
在本篇文章中，我将深入探讨固有频率的结构特点，并分享我对该概念的观点和理解。
一、什么是固有频率固有频率是指一个系统、结构或物体在没有外界干扰的情况下，根据其质量、刚度和几何形状等特性自发地振动的频率。
它是系统在特定条件下的固有特性，不受外力影响，与外界环境无关。
固有频率通常用震动周期、角频率或震动频率表示，是一个物体固有的特性。
二、固有频率的结构特点1. 形状和几何特性的影响：一个物体的形状和几何特性如长度、宽度、厚度、截面形状等，将影响其固有频率。
对于弹簧，它的固有频率会受弹簧的刚度、质量和长度等因素的影响。
2. 质量的影响：物体的质量分布也会影响其固有频率。
质量集中在某一区域的物体比质量分布均匀的物体具有更高的固有频率。
这是因为质量集中在一个地方将导致物体的振动更加集中，从而使得固有频率升高。
3. 结构的刚度：结构的刚度是指物体抵抗变形的能力，它也会影响固有频率。
刚度越高的结构往往有更高的固有频率。
在建筑领域，房屋的固有频率会受到结构材料的选择和横截面的形状等因素的影响。
4. 自然频率的分布：一个系统、结构或物体通常有多个固有频率，它们分布在不同的频率范围内。
这些固有频率可以从低到高排列，形成一个频率谱。
通过分析频率谱，我们可以了解系统在不同频率下的振动特性，为系统的设计和优化提供指导。
三、我对固有频率的观点和理解固有频率作为一个物体或系统的固有特性，对于工程设计和物理学研究都具有重要意义。
在工程设计中，我们可以通过对物体或系统的固有频率进行分析和调整，来避免共振现象和提高物体的稳定性。
建筑领域中的地震工程设计常常需要考虑结构的固有频率，以确保在地震发生时能够有效地吸收和分散地震能量。
另外，固有频率对于物理学研究也是非常重要的。
固有频率 自振频率 自振圆频率
固有频率自振频率自振圆频率固有频率、自振频率和自振圆频率，这三个概念在物理学和工程学中扮演着重要的角色。
它们涉及到振动系统的特性和行为，对于理解和设计振动系统具有重要意义。
本文将通过深度和广度的介绍，带你全面了解这三个概念的含义、联系和应用。
一、固有频率1.1 什么是固有频率固有频率是指振动系统在没有外力作用下的自然频率，也可以理解为系统固有的振动频率。
在物理学中，振动系统可以是机械系统、电子系统、光学系统等，它们都有各自的固有频率。
当振动系统受到外界扰动或激励时，如果激励频率接近系统的固有频率，将会发生共振现象，这对于一些特定的应用有着重要的意义。
1.2 固有频率的计算和影响因素振动系统的固有频率与系统的质量、刚度和阻尼等因素有关。
具体地，固有频率可以通过下式计算得出：\[f_0 = \frac{1}{2\pi}\sqrt{\frac{k}{m}}\]其中，\(f_0\)表示固有频率，\(k\)表示系统的刚度，\(m\)表示系统的质量。
从这个公式可以看出，固有频率与系统的质量和刚度成正比，与阻尼无关。
1.3 固有频率的应用固有频率在工程学中有着广泛的应用，比如在建筑结构设计中，为了避免共振现象的发生，需要对结构的固有频率进行分析和设计。
另外，在机械振动领域，对于机械系统的固有频率进行分析可以帮助预测系统的振动行为和稳定性。
二、自振频率2.1 什么是自振频率自振频率是指振动系统在受到外力激励时，系统本身的固有频率。
当激励频率接近系统的自振频率时，系统将呈现出共振现象，振幅会急剧增大。
自振频率是指在自由振动状态下，振动系统的固有频率。
2.2 如何计算自振频率自振频率可以通过系统的固有频率和阻尼比来计算。
在一般情况下，自振频率可以表示为：\[f_r = f_0\sqrt{1-\xi^2}\]其中，\(f_r\)表示自振频率，\(f_0\)表示固有频率，\(\xi\)表示阻尼比。
从这个公式可以看出，当阻尼比为0时，自振频率等于固有频率；当阻尼比接近于1时，自振频率将趋于0。
电路中的驻波现象与固有频率解析
电路中的驻波现象与固有频率解析驻波现象是电路中常见的一种现象，它是指在传输线上由于反射波与前向波相互叠加而形成的一种稳定的波动模式。
驻波现象在电路设计和故障排查中具有重要的意义，而固有频率则是与驻波现象密切相关的概念。
本文将从驻波现象和固有频率两个方面进行探讨，以期更好地理解电路中的这一现象。
一、驻波现象的产生与特点驻波现象的产生是由于信号在传输线上的传播过程中，遇到了负载的阻抗不匹配或传输线的长度不合适等因素。
当信号遇到这些障碍时，一部分信号将被反射回源端，与前向波相互叠加形成驻波。
驻波的特点是振幅在传输线上不断变化，而相位保持不变。
这种振幅变化的规律是由传输线的特性阻抗和反射系数决定的。
驻波现象在电路中会引起一系列问题。
首先，驻波会导致信号的衰减，降低信号的质量。
其次，驻波还会导致信号的反射，增加了传输线上的干扰。
此外，驻波还会对电路的稳定性和工作效率产生负面影响。
因此，了解和掌握驻波现象对于电路设计和维护至关重要。
二、固有频率的概念与计算方法固有频率是指在驻波现象中，传输线上的某一位置上驻波振幅最大的频率。
在传输线上，当信号的频率等于固有频率时，驻波振幅达到最大值。
固有频率与传输线的长度和特性阻抗有关，可以通过以下公式计算：固有频率 = 速度/（2 ×传输线长度）其中，速度是信号在传输线上的传播速度，传输线长度是指信号传输的路径长度。
固有频率的计算对于电路设计和故障排查具有重要意义。
通过计算固有频率，可以确定传输线上的驻波位置和振幅，进而优化电路设计和排查故障。
此外，固有频率还可以用于确定信号的谐振情况，为频率选择和滤波器设计提供参考。
三、驻波现象与固有频率的应用驻波现象与固有频率在电路中有着广泛的应用。
首先，驻波现象可以应用于阻抗匹配。
通过调整传输线的特性阻抗或使用阻抗匹配器，可以使信号在传输线上的反射系数最小，从而减小驻波的幅度。
其次，驻波现象还可以用于测量传输线的特性阻抗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
固有频率在ADAMS/Linear 和ADAMS/Vibration 中的理解
在ADAMS 中，固有频率是通过本征向量计算的，为了更好的理解计算结果中各个参数的意义，解决仿真中常见的问题，在这里理论联合实际对一些基本知识在ADAMS 中的应用做一基本论述。
在此，不涉及ADAMS/Linear 的扩展命令，所有的线性化命令实际都是在图形界面操作所得的。
对于单自由度系统，如经典的弹簧——质量——阻尼系统，质量m 的运动方程有： 0=++m
k x m c x x 或 0=++kx x c x m （1） 这里x 为质量m 的位移，k 为弹簧刚度系数，c 为阻尼系数。
根据无阻尼固有圆频率和阻尼比的定义重写等式（1）：
022=++x x x n n ωζω （2）
这里：
无阻尼固有圆频率（Undamped Natural Frequency ）m
k n =ω （3） 阻尼比（Damping Ratio ）n
m c km c ωζ22== （4） 可以看出，无阻尼固有圆频率n ω只是弹簧刚度k 和质量m 的函数，与阻尼值无关。
ADAMS/Linear 实际上计算无阻尼固有圆频率的方法有所不同，它使用拉普拉斯（Laplace ）在仿真运行点对模型变换为线性矩阵，再通过本征值向量（Eigenvalues ）计算系统的固有圆频率和阻尼比，但计算结果与上述计算是等效的。
一般，本征值λ由实部（Real part ）r λ和虚部（Imaginary part ）i λ两部分组成：i r λλλ±=，因此，方程式（2）可以写为：
0222=++n n ωλζωλ （5）
本征值λ由下式决定：
当阻尼比ζ＞1，12-±-=ζωζωλn n （6）
当阻尼比ζ＜1，21ζ
ωζωλ-±-=n n j （7）
令：n r ζωλ-=；21ζωλ-=n i 。
当系统阻尼比当ζ＜1时，ADAMS/Linear 使用下式计算无阻尼固有圆频率与阻尼比：
22
i r n λλω+= （8） 即：()()n n n n n n n i r ωωωζωωζξωζωλλ==-+=-+-=+22222222222
1
θζcos =，或 22i r r λλλζ+= （9）
图1 复数平面本征值示意图
显然，当实部r λ＝0时，系统阻尼比ζ＝0；当虚部i λ＝0时，ζ＝1。
所以当阻尼比大于或等于1时为过阻尼或临界阻尼，此时本征值不能被计算即无振动解，阻尼值的结果均报告为1。
现在，我们以一个简单的单自由度系统分别使用理论公式和ADAMS/Linear 计算无阻尼固有频率和阻尼比。
为简便起见，设定运动质量m ＝1kg ，弹簧刚度系数k ＝1000N/m ，阻尼系数c ＝20N-s/m 。
首先，将上述参数分别代入等式（3）、（4）和（7）计算理论值： 无阻尼固有圆频率032921.51
100021==⨯=m k n πω(Hz) 阻尼比0.31622781
10002202=⨯==km c ζ 本征值774648.4591549.112±-=-±-=±=ζωζωλλλn n i r j
然后，启动ADAMS/View 并建立一个单自由度模型，注意，为了获得振动质量m 的单自由度，应对其施加垂向约束。
图2 单自由度模型示意图
然后运行仿真：Static -> Linear ；得到的本征值信息与计算结论如图3，与理论计算结果对比得知是完全一致的。
质量m
弹簧与阻尼
地面
图 3 单自由度本征值计算结果表
在图3中，计算结果包括4列：无阻尼固有圆频率（UNDAMPED NATURAL FREQUENCY ）与阻尼比（DAMPING RA TIO ）；其中本征值：实部（REAL ）和虚部（IMAGINARY ）。
如果修改阻尼系数为10 N-sec/m ，再次在静平衡仿真点计算本征值，结果如图4：
图 4 修改后的单自由度系统本征值结果表
可以得到阻尼系数的改变会影响到阻尼比、实部值和虚部值，但不会改变系统的固有频率，同样与理论推导的结果同样完全一致。
现在，我们将上述模型中的移动副删除，去处质量m 的强制约束使其拥有6个自由度，执行同样的线性化命令后得到的本征值如图6所示。
图5 模型核查信息 n ω ζ i λ
r λ
图6 单物体6自由度本征值信息表
其中11号（1阶非刚体）模态（有实部和虚部2部分）为质量m沿垂直轴位移的振动特性，数值的意义见前述，它是我们在工程应用中关心的模态。
第7～11为过阻尼态，第1～6为无阻尼态（阻尼＜1×10-10），对于本征值虚部为0的模态，我们还会收到警告消息，如下：
图7 本征值虚部无解警告
还有一种情景是当质量m的运动由数学方程（一阶微分方程、单输入，单输出传递函数、线性状态方程、通用状态方程）支配时，也会出现0值的本征值。
对于6自由度系统，总共有3对模态；实部不为0的第7、8、9、10组成2对模态加上第11号模态共计3对，即：（模态对）×2＝自由度数目。
对于其他模型，可以用同样的方式预估模态数目。
陈军********************。
