机械设计实验
机械设计创新实验报告
《机械设计》创意及综合设计型实验实验报告班级____________ 学号________________ 姓名 _________________ 日期____________ 实验成绩___________________________________实验一机械设计综合设计型实验（I）实验内容1. 挠性传动（I） ―― V带传动2. 挠性传动（U）――滚子链传动自行设计及组装的实验台结构示意图1. 综合实验台的系统图2. 实验台结构示意图3•实验台各构成模块的功能4. 被测试的挠性件型号（1）V带型号：（2）滚子链型号：5. 带轮直径：D i= mm；D2=mm6. 电机转速：额定转速r/mi n三.实验测试数据：（要求每组打印一份，每位学生复印后附在报告上）P i、P2 ――输入端、输出端功率（kW）n i、n2 输入端、输出端的实际转速（r/min）；门2 -- 转速比；n i――V带传动及链传动效率；；――带传动滑动率；；="亠2 =i_D2门2（%）V1Dn四.绘制V带传动效率曲线（一F）及滑动曲线（；一F）五．滚子链传动的特性性能实验1. 动态特性2. 绘制链传动效率曲线六．思考题1. 试验台组装时各模块间是如何联接的？它们的相对几何位置是如何调整的？2. 带传动的弹性滑动现象与打滑有何区别？它们产生的原因是什么？3. 带传动的效率与哪些因素有关？为什么？4. 影响带传动的弹性滑动与传动能力的因素有哪些？为什么？当D1=D2 时打滑发生在哪个轮子上？5. 通过实验，比较链传动与带传动的主要特点七．教师评语试验日期：指导教师：（签字）姓名 ____________ 实验成绩 _______实验二 机械设计综合设计型实验（H ） 班级 ____________ 学号 ________________日期 ____________ 一. 实验内容i •啮合传动（I ）――齿轮传动（硬齿面）2•啮合传动（H ）——蜗杆传动3•啮合传动（川）——摆线针轮传动二. 自行设计及组装的实验台结构示意图1. 综合实验台的系统图2. 实验台结构示意图3. 实验台各构成模块的功能三.实验测试数据：（要求每组打印一份，每位学生复印后附于报告）四.实验结果及绘制传动效率曲线1.绘制单一传动的效率曲线（n—MJ, M i为加载力矩2. 绘制各传动的效率曲线并比较（选做内容）五.思考题：1.本实验台采用的是什么类型的传动？加载方式有什么特点?2•影响传动效率的因素有哪些？M i与间是什么关系？可以采用什么措施提高效率？3. 油温对传动效率有何影响?4•啮合传动中各种传动类型各有什么特点?5. 通过实验讨论啮合传动与挠性传动的主要特性如何？六．教师评语试验日期：指导教师：（签字）。

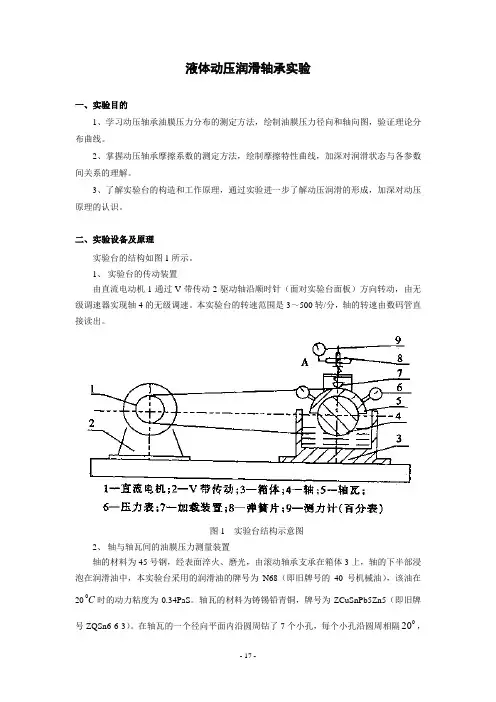

机械设计补充实验 (1)
液体动压润滑轴承实验一、实验目的1、学习动压轴承油膜压力分布的测定方法，绘制油膜压力径向和轴向图，验证理论分布曲线。
2、掌握动压轴承摩擦系数的测定方法，绘制摩擦特性曲线，加深对润滑状态与各参数间关系的理解。
3、了解实验台的构造和工作原理，通过实验进一步了解动压润滑的形成，加深对动压原理的认识。
二、实验设备及原理实验台的结构如图1所示。
1、实验台的传动装置由直流电动机1通过V带传动2驱动轴沿顺时针（面对实验台面板）方向转动，由无级调速器实现轴4的无级调速。
本实验台的转速范围是3～500转/分，轴的转速由数码管直接读出。
图1 实验台结构示意图2、轴与轴瓦间的油膜压力测量装置轴的材料为45号钢，经表面淬火、磨光，由滚动轴承支承在箱体3上，轴的下半部浸泡在润滑油中，本实验台采用的润滑油的牌号为N68（即旧牌号的40号机械油），该油在200C时的动力粘度为0.34PaS。
轴瓦的材料为铸锡铅青铜，牌号为ZCuSnPb5Zn5（即旧牌20，号ZQSn6-6-3）。
在轴瓦的一个径向平面内沿圆周钻了7个小孔，每个小孔沿圆周相隔0每个小孔联接一个压力传感器，用来测量该径向平面内相应点的油膜压力，由此可绘出径向油膜压力分布曲线。
沿轴瓦的一个轴向剖面装有两个传感器，用来观察有限长滑动轴承沿轴向的油膜压力分布情况。
3、 加载装置本实验台采用螺旋加载，转动螺旋即可改变载荷的大小，所加载荷之值通过传感器数字显示，直接在实验的操作板上读出（取中间值）。
这种加载方式的主要优点是结构简单、可靠，使用方便，载荷的大小可任意调节。
4、摩擦系数f 的测量装置径向滑动轴承的摩擦系数f 随轴承的特性系数npη值的改变而变化，其中η是润滑油的动力粘度，n 是轴的转速，p 是轴承中的平均压强、即rF Bd，r F 是轴上的径向载荷，B 是轴瓦的宽度，d 为轴的直径，本实验台B 是125mm ，d 为70mm 。
在边界摩擦时，摩擦系数f 随轴承的特性系数npη的增大而变化很小（由于n 值很小，建议用手慢慢转动轴）；进入混合摩擦后，npη值的改变引起摩擦系数f 的急剧变化，在刚形成液体摩擦时，摩擦系数f 达到最小值，此后，随npη的增大油膜厚度亦随之增大，因而摩擦系数f 亦有所增大。
机械设计实验报告
机械设计实验报告郑州大学机械工程学院机械设计实验报告（一）一、实验目的二、实验设备的构造简图及各部分的作用三、实验记录及计算数据表系统刚度为δ∆=FC 试验证 21C C C += )(2121δδδ∆+∆=∆， 11δF C '=， 22δF C '=四、绘制受力——变形曲线力——变形曲线用坐标纸绘制，建议纵坐标（力）比例：40N/mm ，横坐标（变形）比例：0.0004mm/mm 。
五、实验误差1.螺栓总拉力误差0016116110010)(10⨯⋅⨯⨯+''-⋅⨯⨯--A E F F A E μεμε2.预紧力误差00161262161100101010⨯⋅⨯⨯⋅⨯⨯-⋅⨯⨯---A E A E A E μεμεμε3.协调变形误差00121100⨯∆∆-∆μεμεμε机械设计实验报告（二）一、原始数据及实验记录传动带型号规格 初拉力=0F1201=D mm 1202=D mm表中1M ——主动电机上的转矩 2M ——被动电机上的转矩η——效率 ε——滑动率 F ——皮带传动的圆周力二、效率和滑动率曲线允许传递的有效圆周力〔ec F 〕= N允许传递功率 10000VF P ec ⋅= KW机械设计实验报告（三）一、实验目的二、试验机结构简图及工作原理三、实验结果1．叙述滑动轴承产生液体摩擦现象2．测试数据及处理结果a.数据表表2n 曲线b.摩擦系数与特性系数pc.油膜压力分布曲线d.承载能力曲线四、实验结果分析。
机械创新设计实验
机械创新设计实验引言机械创新设计实验是在机械工程领域中对新颖机械设计方案进行验证和评估的关键环节。
本文将介绍机械创新设计实验的目的、意义、实施步骤以及应用前景，以期为机械工程师、研究人员和工程实践者提供一定的指导和启发。
目的和意义机械创新设计实验旨在促进机械创新设计的发展和应用。
通过实验验证和评估新颖机械设计方案的性能和可行性，可以为机械工程师提供参考和依据，提高机械设计的质量和效率。
此外，机械创新设计实验对于推动机械工程领域的技术进步和创新也具有重要的意义。
实施步骤机械创新设计实验的实施主要包括以下几个步骤：1.需求分析：对机械系统的需求进行分析和定义，明确设计的目标和实验的要求。
2.设计方案：根据需求分析的结果，制定机械设计的方案，并进行详细设计和优化。
3.原理验证：利用数学模型、仿真软件或实验室设备等手段，对设计方案进行原理验证，评估其理论的可行性。
4.制造和组装：根据设计方案，制造和组装实验样机，准备实验所需的材料和设备。
5.实验测试：对实验样机进行测试，收集和分析实验数据，评估设计方案的性能和可行性。
6.结果评估：根据实验数据的分析和评估，对设计方案进行优化和改进，提出改进方案。
7.文档撰写：根据实验结果和评估，编写实验报告、论文或专利申请等文档，总结实验过程和结果。
应用前景机械创新设计实验在各个领域和行业中都有广泛的应用前景。
在制造业中，机械创新设计实验可以帮助企业提高产品质量和技术水平，降低生产成本和提高竞争力。
在科研机构和高校中，机械创新设计实验可以促进科研成果的转化和应用，推动学术研究的进展。
此外，在创业和创新领域中，机械创新设计实验也可以为创业者提供参考和支持，帮助他们实现创意和创新的转化。
结论机械创新设计实验是机械工程领域中对新颖机械设计方案进行验证和评估的关键环节。
通过实验验证和评估新颖机械设计方案的性能和可行性，可以为机械工程师提供参考和依据，提高机械设计的质量和效率。
《机械设计基础》实验报告
《机械设计基础》实验报告一、实验目的机械设计基础实验是机械类专业学生的重要实践环节，旨在通过实验操作，加深对机械设计基础理论知识的理解和掌握，提高学生的动手能力、创新思维和工程实践能力。
本次实验的具体目的包括：1、熟悉常见机械零部件的结构、工作原理和装配关系。
2、掌握机械零部件的测绘方法和绘图技能。
3、学会使用测量工具对机械零部件进行尺寸测量和精度分析。
4、培养学生的团队协作精神和解决实际问题的能力。
二、实验设备和工具1、实验设备减速器若干台。
机械传动实验台。
2、测量工具游标卡尺。
千分尺。
钢板尺。
内、外卡钳。
3、绘图工具绘图板。
丁字尺。
绘图铅笔、橡皮、圆规、三角板等。
三、实验内容1、减速器的拆装与测绘分组拆卸减速器，观察其内部结构，了解各零部件的名称、作用和装配关系。
使用测量工具对减速器的主要零部件进行尺寸测量，记录测量数据。
根据测量数据绘制减速器的装配图和零件图。
2、机械传动性能测试在机械传动实验台上安装带传动、链传动或齿轮传动装置。
改变输入转速和负载，测量不同工况下的传动效率、扭矩和转速等参数。
分析实验数据，研究传动性能与参数之间的关系。
四、实验步骤1、减速器的拆装与测绘（1）分组并熟悉实验设备和工具，了解减速器的结构和工作原理。
（2）按照正确的顺序拆卸减速器的箱盖、轴、齿轮、轴承等零部件，注意做好标记，以便装配时能正确安装。
（3）仔细观察各零部件的结构和形状，分析其工作原理和加工工艺。
（4）使用游标卡尺、千分尺等测量工具对主要零部件进行尺寸测量，如轴的直径、齿轮的模数、齿宽等，并记录测量数据。
（5）根据测量数据和观察结果，按照国家标准绘制减速器的装配图和零件图，标注尺寸、公差、技术要求等。
2、机械传动性能测试（1）选择一种机械传动装置，如带传动、链传动或齿轮传动，安装在实验台上。
（2）调整传动装置的张紧力或中心距，使其处于正常工作状态。
（3）启动实验台，逐渐增加输入转速和负载，记录不同工况下的扭矩、转速和传动效率等参数。
机械设计基础实验报告
机械设计基础实验报告
一、实验目的
本次实验旨在帮助学生掌握机械设计基础知识，通过实践操作加深对机械设计原理的理解，培养学生动手操作和解决实际问题的能力。
二、实验内容
1. 利用CAD软件进行零部件的建模和装配设计；
2. 对设计好的零部件进行强度及刚度的分析；
3. 利用实验台进行加工及组装。
三、实验器材
1. 计算机及CAD设计软件；
2. 材料强度测试仪器；
3. 机械加工设备；
4. 实验台。
四、实验步骤
1. 使用CAD软件设计并建模所需的零部件；
2. 进行强度及刚度的分析，优化设计；
3. 将设计好的零部件进行机械加工；
4. 对加工好的零部件进行组装。
五、实验结果与分析
通过本次实验，我们成功设计并加工了一个机械零件，经过实际测试，零件具有足够的强度和刚度，能够满足设计要求。
通过实际操作，我们对机械设计的原理有了更深入的理解，掌握了一定的设计和加工
技能。
六、实验结论
本次机械设计基础实验通过实践操作，培养了学生的动手能力和解
决问题的能力，加深了对机械设计的理解。
希望同学们能够在未来的
学习和工作中，继续努力，不断提升自己的机械设计能力。
至此，本次机械设计基础实验报告完毕。
感谢指导老师和同学们的
配合和支持。
愿大家在接下来的学习中取得更大的进步！。
机械设计实验指导书
《机械设计》实验指导书前言实验是机械设计课程中重要的实践性环节，通过实验不仅可以验证理论知识，加深对理论知识的理解，而且可以培养同学的动手能力，观察分析能力和勇于探索的创新精神。
机械设计实验是《机械设计》课程的重要实践环节，其教学目标是使学生更好地理解和深刻地把握课程的基本知识，并在此基础上训练学生动手能力、综合分析问题和创新设计的能力，按照《机械设计》课程教学大纲的要求，编写了此实验指导书，设置的具体实验项目：带传动效率实验、轴系结构设计与分析实验、减速器拆装实验3项实验。
实验一 带传动效率实验实验学时：2 实验类型：验证一、实验目的了解带传动实验台的组成和工作原理；观察带传动中的弹性滑动现象，以及它们与带传递的载荷和转速之间的关系。
测定传动效率和滑动率与所传递的载荷和转速之间的关系，绘制带传动的效率曲线和滑动曲线。
二、实验原理、方法和手段带传动原理是张紧在至少两轮上带作为中间挠性件，靠带与轮接触面间产生摩擦力来传递运动与动力。
带传动的效率，当主动轮与从动轮直径相等，即传动比i=1时，可按下式求得1122n T n T ==主动轮的功率从动轮的功率η式中：T 1 ——输入力矩，N·m ；T 2 ——输出力矩，N·m ； n 1 ——输入转速，r/min ； n 2 ——输出转速，r/min 。
由于带的紧边与松边拉力不等，使带的两边弹性形变不等引起带与轮面的微量相对滑动称为弹性滑动。
带传动在工作中的滑动程度用滑动系数ε表示，它是随负载的大小而变化的。
可按下式求得121n n n -=ε 式中： n 1 ——输入转速，r/min ； n 2 ——输入转速，r/min 。
滑动曲线就是表示带在不同负载时滑动的程度的曲线，可分别以主动轮转速和负荷档位为横坐标，以滑动系数ε为纵坐标来绘制。
三、实验条件1．柜式带传动效率测试分析实验台。
2．笔、草稿纸(此项自带)。
四、实验内容与步骤1．根据实验要求加初拉力（调整张紧螺丝）。
机械设计基础实验报告答案
机械设计基础实验报告答案一、实验目的本次实验的主要目的是：1、熟悉和掌握常见机械零件和机构的结构、工作原理和性能特点。
2、学会使用测量工具对机械零件进行尺寸测量和精度分析。
3、通过实验数据的处理和分析，加深对机械设计理论知识的理解和应用。
4、培养学生的实验操作技能和团队合作精神。
二、实验设备和工具在本次实验中，我们使用了以下设备和工具：1、机械零件展示柜：展示了各种常见的机械零件，如齿轮、轴、螺栓、螺母等。
2、测量工具：游标卡尺、千分尺、百分表、直尺等。
3、实验台：用于安装和操作机械机构。
4、计算机及相关软件：用于数据处理和分析。
三、实验内容本次实验主要包括以下几个方面的内容：观察各种机械零件的外形结构，了解其功能和应用。
使用游标卡尺、千分尺等测量工具对零件的尺寸进行测量，并记录测量结果。
对测量数据进行精度分析，判断零件的加工质量是否符合要求。
2、机械机构的运动分析安装和调试机械机构，如平面连杆机构、凸轮机构等。
观察机构的运动过程，绘制运动简图。
通过测量和计算，分析机构的运动特性，如速度、加速度等。
3、机械传动系统的性能测试搭建机械传动系统，如带传动、链传动、齿轮传动等。
测量传动系统的输入和输出功率、转速、转矩等参数。
分析传动系统的效率、传动比等性能指标，并探讨影响性能的因素。
四、实验步骤1、实验前准备认真阅读实验指导书，了解实验目的、内容和步骤。
熟悉实验设备和工具的使用方法。
分组并确定小组成员的分工。
从零件展示柜中选取感兴趣的零件进行观察和分析。
用游标卡尺测量零件的外径、内径、长度等尺寸，用千分尺测量零件的厚度、直径等尺寸，测量时要注意正确的测量方法和读数。
将测量结果记录在实验报告中，并进行精度分析。
3、机械机构的运动分析按照实验指导书的要求，在实验台上安装机械机构。
手动操作机构，观察其运动过程，注意各构件之间的相对运动关系。
用直尺和铅笔绘制机构的运动简图，标注出各构件的名称和运动副的类型。
安装位移传感器和转速传感器，通过计算机采集机构的运动数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
“机械设计实验”是高等工科院校机械基础实验的核 心内容之一，它对于培养学生的工程实践能力、科学实 验能力、创新能力及动手能力起着重要的作用。
根据机械设计实验的体系，将实验分为感知型实验、 基本型实验、综合设计型实验和研究创新型实验4大类 型。内容主要包括：带传动装置性能参数测试与分析、 链传动装置性能参数测试与分析、齿轮传动装置性能参 数测试与分析、蜗杆传、轴系结构创 意组合设计、减速器拆装、机械结构感知与分析等。
目录
实验一 带传动装置性能参数测试与分析 实验二 链传动装置性能参数测试与分析 实验三 齿轮传动装置性能参数测试与分析 实验四 蜗杆传动装置性能参数测试与分析 实验五 机械传动系统搭接 实验六 滑动轴承基本性能测试 实验七 轴系结构创意组合设计 实验八 减速器拆装 实验九 机械结构感知与分析
