循环伏安法判断铁氰化钾的电极反应过程
循环伏安法测定铁氰化钾实验讲义
[实验目的]1) 学习固体电极表面的处理方法。
2) 掌握循环伏安仪的使用技术。
3) 了解扫描速率和浓度对循环伏安图的影响。
[实验原理]铁氰化钾离子-亚铁氰化钾离子：])([])([6463CN Fe K CN Fe K ⇔氧化还原电对的标准电极电位：V 36.00=ϕ峰电流方程： 循环伏安法产生氧化电流。
为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。
实验前电极表面要处理干净。
在0.10 mol.L -1 NaCl 溶液中[Fe(CN)6]的扩散系数为0.63×10-5 cm.s -1；电子转移速率大，为可逆体系（1.0 mol.L -1 NaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2 cm 〃s -1）。
[注意事项和问题]1.实验前电极表面要处理干净。
2. 扫描过程保持溶液静止。
3. 若实验中测得的条件电极电位和与文献值有差异，说明其原因。
53/21/21/2p 2.6910i n ACD v =⨯i—E 曲线[实验步骤]1. 指示电极的预处理铂电极用Al 2O 3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水超声清洗3min.。
2.配制溶液配制2⨯10-2、2⨯10-3 、8⨯10-4、2⨯10-4 mol 〃L -1的K 3[Fe(CN)6]溶液。
3. 不同扫描速率K 3[Fe(CN)6]溶液的循环伏安图先对10-3mol〃L -1K 3 [Fe(CN)6]溶液（含支持电解质KNO 3浓度为0.50 mol〃L -1, 通氮气除氧5min ）以20mV/s 在+0.8至-0.2V 电位范围内扫描循环伏安图。
再对上述溶液以10、40、60、80、100、200mV/s ，在+0.8至-0.2V 电位范围内扫描，分别记录循环伏安图。
4. 不同浓度K 3[Fe(CN)6]溶液的循环伏安图在10-4、4⨯10-4、10-2 mol〃L -1 K 3[Fe(CN)6]溶液（均含支持电解质KNO 3浓度为0.50 mol〃L -1, 通氮气除氧5min ）中，以20mV/s ，在-0.2至+0.8V 电位范围内扫描，分别记录循环伏安图。
循环伏安法测定铁氰化钾的电极反应过程
实验三十四循环伏安法测定铁氰化钾的电极反应过程一、实验目的见《仪器分析实验》p123二、方法原理见《仪器分析实验》p123。
三、仪器和试剂1．JP—303型极谱分析仪2．铁氰化钾标准溶液：5.0×10-2mol/L3．氯化钾溶液：1.0mol/L四、实验步骤1．铁氰化钾试液的配置准确移取1.0mL5.0×10-2mol/L的铁氰化钾标准溶液于10mL的小烧杯中，加入1.0 mol/L 的氯化钾溶液5.0mL，再加蒸溜水4.0mL。
2．测量手续（1）打开303极谱仪的电源。
屏幕显示清晰后，输入当天的日期：××.××.××，按【INT】键。
（2）屏幕显示“运行方式”菜单后，选取“使用当前方法”项，按【YES】键。
屏幕将显示“线性循环伏安法”的方法参数菜单：导数（0～2）0量程（10e nA，e=1～4） 4扫描次数（1～8） 4扫描速率（50～1000mV/s）50起始电位（-4000～4000mV）-100终止电位（-4000～4000mV）600静止时间（0～999s）0如果显示的参数不符合，请按提示修改。
（3）测量铁氰化钾试液在教师指导下，置电极系统于10mL小烧杯的铁氰化钾试液里。
按【运行】键，运行自动完成后，“波高基准”项闪烁，用∧∨键确定“前谷”方法处理图谱，按【YES】键。
请记录波峰电位和波峰电流数据。
按两次【退回】键，再按【方法】键，选取“使用当前方法”项，按【YES】键，显示“线性循环伏安法”的方法参数菜单。
修改扫描速率为100mV，按【ENT】键。
再按【运行】键，照上述的过程一样进行测量。
直至完成扫描速率为50、100、150、200、250mV/s的测量。
上述的循环伏安图打印样本见附图。
五、结果处理见《仪器分析实验》p127五的1、3、5题。
六、问题讨论见《仪器分析实验》p128六的2题。
循环伏安法测定铁氰化钾的电极反应过程
对实验结果进行了分析，探讨了铁氰化钾在电极上的氧化还原过程 和反应机理，为进一步研究铁氰化钾的电化学性质提供了基础。
展望
未来可以进一步优化实验条件，提高测定的灵敏度和准确性，为实际 应用提供更可靠的数据支持。
THANKS
感谢观看
电极材料选择
01
02
03
石墨电极
石墨电极具有高导电性和 化学稳定性，适用于多种 电化学反应。
铂电极
铂电极具有优良的导电性 和稳定性，适用于氧化还 原反应。
碳纤维电极
碳纤维电极具有高比表面 积和良好的电化学活性， 适用于电化学传感和催化 反应。
电极制备方法
物理涂布法
将活性物质涂布在电极基 底上，经过干燥和热处理 后得到电极。
循环伏安法
通过测量电极在多个扫描速率下的伏 安响应来分析电极的电化学行为，包 括氧化还原峰电位、峰电流等。
04
CATALOGUE
铁氰化钾的电极反应过程
铁氰化钾在电极上的氧化过程
铁氰化钾在电极上发生氧化反应，释放电子并生 成铁离子和氰根离子。
氧化峰电流随扫描速率的增加而增大，表明铁氰 化钾的氧化过程受扩散控制。
理信息。
02
CATALOGUE
铁氰化钾的性质
铁氰化钾的物理性质
外观
铁氰化钾是深红色晶体，易溶于水，在水溶液中呈现鲜艳的红色 。
密度
铁氰化钾的密度较大，大约为1.8g/cm³。
稳定性
铁氰化钾在常温下稳定，但在光照或加热条件下易分解。
铁氰化钾的化学性质
络合反应
铁氰化钾能与多种金属离子发生络合反应，形成稳定的配合 物。
氧化还原反应
铁氰化钾具有氧化还原性质，在不同的电位下可以发生氧化 或还原反应。
循环伏安法测定铁氰化钾和电极反应过程
pc
20
d
阳极 i / 阴极
e
10
c
i
f
pc
0a
b
h
g
k
-10
ii
pa
pa
j
-20 0.6 0.5 0.4 0.3 0.2 0.1 0.0 -0.1 -0.2
/v
图1-2 K3Fe(CN)6在KCL溶液中的循环伏安图
由图1-2 可见, 循环伏安图有两个 峰电流和两个峰电 位。ipc和 ipa分别表 示阴极峰值电流和 阳极峰值电流，对 应的阴极峰值电位 与阳极峰值电位分
别为Epc和Epa。
55
实验原理
3.判断电极可逆性
根据Nernst方程,在实验测定温度为298K时,计算
得出
△Ep = Epa- Epc≈59/n mV
(1-1)
阳极峰电流ipa和阴极峰电流ipc 满足以下关系：
ipc/ipa≈1
(1-2)
同时满足以上两式，即可认为电极反应是可逆过程。
如果从循环伏安图得出的 △Ep/mv = 55/n～65/n范围，
也可认为电极反应是可逆的。
66
实验原理
4.计算原理
对可逆体系的正向峰电流,由Randles-savcik方程
可表示为:
ip 2.69105 n3 2AD1 21/2C
(1-3)
式中：ip为峰电流(A)
n为电子转移数
A为电极面积(cm2)
D为扩散系数(cm2/s)
为扫描速度(V/s)
c为浓度(mol/L)
99
实验数据处理
1.从循环伏安图上读取ipc、ipa、Epc、Epa 的值。
2. 绘制同一铁氰化钾浓度下ipc与相应的 1/2的关
循环伏安法判断铁氰化钾的电极反应过程

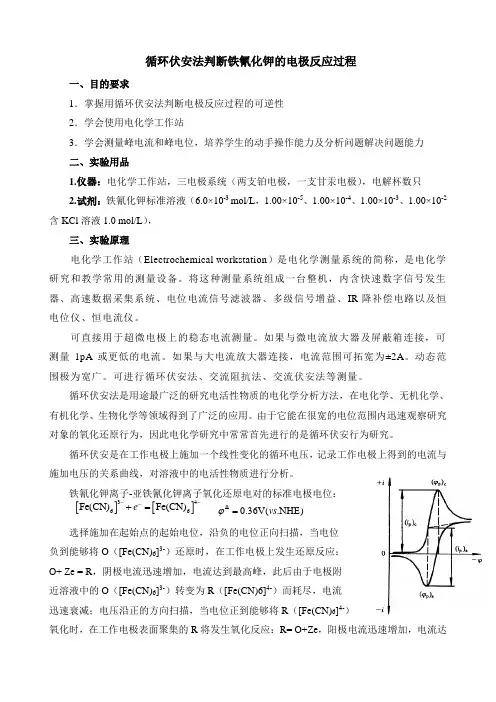

循环伏安法判断铁氰化钾的电极反应过程一、目的要求1．掌握用循环伏安法判断电极反应过程的可逆性2．学会使用电化学工作站3．学会测量峰电流和峰电位，培养学生的动手操作能力及分析问题解决问题能力二、实验用品1.仪器：电化学工作站，三电极系统（两支铂电极，一支甘汞电极），电解杯数只2.试剂：铁氰化钾标准溶液（6.0×10-3 mol/L ，1.00×10-5、1.00×10-4、1.00×10-3、1.00×10-2含KCl 溶液1.0 mol/L ），三、实验原理电化学工作站（Electrochemical workstation ）是电化学测量系统的简称，是电化学研究和教学常用的测量设备。
将这种测量系统组成一台整机，内含快速数字信号发生器、高速数据采集系统、电位电流信号滤波器、多级信号增益、IR 降补偿电路以及恒电位仪、恒电流仪。
可直接用于超微电极上的稳态电流测量。
如果与微电流放大器及屏蔽箱连接，可测量1pA 或更低的电流。
如果与大电流放大器连接，电流范围可拓宽为±2A 。
动态范围极为宽广。
可进行循环伏安法、交流阻抗法、交流伏安法等测量。
循环伏安法是用途最广泛的研究电活性物质的电化学分析方法，在电化学、无机化学、有机化学、生物化学等领域得到了广泛的应用。
由于它能在很宽的电位范围内迅速观察研究对象的氧化还原行为，因此电化学研究中常常首先进行的是循环伏安行为研究。
循环伏安是在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。
铁氰化钾离子-亚铁氰化钾离子氧化还原电对的标准电极电位：选择施加在起始点的起始电位，沿负的电位正向扫描，当电位负到能够将O （[Fe(CN)6]3-）还原时，在工作电极上发生还原反应：O+ Ze = R ，阴极电流迅速增加，电流达到最高峰，此后由于电极附近溶液中的O （[Fe(CN)6]3-）转变为R （[Fe(CN)6]4-）而耗尽，电流迅速衰减；电压沿正的方向扫描，当电位正到能够将R （[Fe(CN)6]4-）氧化时，在工作电极表面聚集的R 将发生氧化反应：R= O+Ze ，阳极电流迅速增加，电流达[][]3466Fe(CN)Fe(CN)e ---+=00.36V(.NHE)vs ϕ=到最高峰，此后由于电极附近溶液中的R转变为O（[Fe(CN)6]3-）而耗尽，电流迅速衰减；当电压达到的起始电位时便完成了一个循环。
循环法测铁氰化钾
仪器分析实验报告姓名： ***学号：***班级： ***(五)实验名称：循环伏安法测定铁氰化钾的电极反应过程姓名*** 学号:***同组人员(小组) ***一．实验目的1．学习循环伏安法测定电极反应参数的基本原理及方法。
2．学会使用伏安仪。
3．掌握用循环伏安法判断电极反应过程的可逆性。
二．实验原理起始电位Ei为+0.8V（a点），然后沿负的电位扫描(如箭头所指方向)，当电位至Fe(CN)63–可还原时，即析出电位，将产生阴极电流（b点）。
其电极反应为：Fe(III)(CN)63–+e–——►Fe(II)(CN)64–随着电位的变负，阴极电流迅速增加（bgd），直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。
然后迅速衰减（dgg），这是因为电极表面附近溶液中的Fe(CN)63-几乎全部因电解转变为Fe(CN)64-而耗尽。
当电压开始阳极化扫描时，由于电极电位仍相当的负，扩散至电极表面的Fe(CN)63-仍在不断还原，故仍呈现阴极电流。
当电极电位继续正向变化至Fe(CN)64-的析出电位时，聚集在电极表面附近的还原产物Fe(CN)64-被氧化，其反应为：Fe(II)(CN)64–e–—►Fe(III)(CN)63–。
这时产生阳极电流(igk)，阳极电流随着扫描电位正移迅速增加，当电极表面的Fe(CN)64-浓度趋于零时，阳极化电流达到峰值（j点）。
扫描电位继续正移，电极表面附近的Fe(CN)64-耗尽，阳极电流衰减至最小（k点）。
当电位扫至+0.8V时，完成第一次循环，获得了循环伏安图。
（如下图）三．仪器和试剂电化学工作站（CHI660A伏安仪）,三电极系统（工作电极，辅助电极，参比电极）铁氰化钾标准溶液：2.0×10-2mol/L、氯化钾溶液：1.0mol/L四．实验步骤1．打开电化学工作站和计算机的电源。
2．工作电极抛光：用Al2O3粉将玻碳电极表面抛光，然后用蒸馏水清洗，待用。
循环伏安法测定铁氰化钾的电化学行为
循环伏安法测定铁氰化钾的电化学行为一、实验目的1、学习循环伏安法测定电极反应参数的基本原理及方法。
2、熟悉CHI660电化学工作站的使用。
3、学会使用伏安极谱仪。
4、学会测量峰电流和峰电位。
二、实验原理循环伏安法(cyclic voltammetry ，CV ）是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图。
从伏安图的波形、氧化还原峰电流的数值及其比值、峰电位等可以判断电极反应机理。
可用来检测物质的氧化还原电位, 考察电化学反应的可逆性和反应机理, 判断产物的稳定性,研究活性物质的吸附和脱附现象; 也可用于反应速率的半定量分析等。
循环伏安在工作电极上施加一个线性变化的循环电压，记录工作电极上得到的电流与施加电压的关系曲线，对溶液中的电活性物质进行分析。
由于施加的电压为三角波，这种方法也称为三角波线性扫描极谱法。
U t + - + + -+ + - +三角波图1 电路的接法一次扫描过程中完成一个氧化和还原过程的循环，称为循环伏安法。
与汞电极相比，物质在固体电极上伏安行为的重现性差，其原因与固体电极的表面状态直接有关，因而了解固体电极表面处理的方法和衡量电极表面被净化的程度，以及测算电极有效表面积的方法，是十分重要的。
一般对这类问题要根据固体电极材料不同而采取适当的方法。
循环伏安法控制电极电位φ随时间t 从φi 线性变化增大（或减小）至某电位φτ后，相同速率线性减小（大）归到最初电位φi 。
其典型的CV 法响应电流对电位曲线(循环伏安图)如图1示。
图2. 循环伏安曲线图假如电位从φi 开始以扫描速度υ向负方向扫描, 置φi 较φ (研究电极的标 准电极电位)正得多, 开始时没有法拉第电流, 当电位移向φ 附近时, 还原电流 出现并逐渐增大, 电位继续负移时, 由于电极反应主要受界面电荷传递动力学控 A g /A g c l 铂盘电极制, 电流进一步增大, 当电位负移到足够负时, 达到扩散控制电位后, 电流则转至受扩散过程限制而衰减, 使i φ曲线上出现电流峰i pc , 对应的峰电位为φpc 。
循环伏安法测定铁氰化钾实验讲义
循环伏安法测定铁氰化钾的电极反应过程[实验目的]1) 学习固体电极表面的处理方法。
2) 掌握循环伏安仪的使用技术。
3) 了解扫描速率和浓度对循环伏安图的影响。
[实验原理]铁氰化钾离子-亚铁氰化钾离子：])([])([6463CN Fe K CN Fe K ⇔ 氧化还原电对的标准电极电位：V 36.00=ϕ 峰电流方程：循环伏安法在一定扫描速率下，从起始电位（+0.8V ）正向扫描到转折电位（-0.2 V ）期间，溶液中[Fe(CN)6]3- -被还原生成[Fe(CN)6]4-，产生还原电流；当负向扫描从转折电位（-0.2 V ）变到原起始电位（+0.8 V ）期间，在指示电极表面生成的 [Fe(CN)6]4-被氧化生成[Fe(CN)6]3-，产生氧化电流。
53/21/21/2p2.6910i n ACD v =⨯为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。
实验前电极表面要处理干净。
在0.10 mol.L -1 NaCl 溶液中[Fe(CN)6]的扩散系数为0.63×10-5 cm.s -1；电子转移速率大，为可逆体系（1.0 mol.L -1 NaCl 溶液中，25℃时，标准反应速率常数为5.2×10-2 cm ·s -1）。
[注意事项和问题]1.实验前电极表面要处理干净。
2. 扫描过程保持溶液静止。
3. 若实验中测得的条件电极电位和与文献值有差异，说明其原因。
i —E曲线循环伏安法测定铁氰化钾的电极反应过程[实验步骤]1. 指示电极的预处理铂电极用Al 2O 3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水超声清洗3min.。
2.配制溶液配制2⨯10-2、2⨯10-3 、8⨯10-4、2⨯10-4 mol ·L -1的K 3[Fe(CN)6]溶液。
3. 不同扫描速率K 3[Fe(CN)6]溶液的循环伏安图先对10-3mol·L -1K 3 [Fe(CN)6]溶液（含支持电解质KNO 3浓度为0.50 mol·L -1, 通氮气除氧5min ）以20mV/s 在+0.8至-0.2V 电位范围内扫描循环伏安图。
