传感器与检测技术试卷B答案
班级学号姓名
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装
订
线
学期《传感器与检测技术》试卷(B)
本试卷适用于班级考试形式：闭卷考试时间：120分钟
1 判断对错
2 单项选择
3 名词解释
4 问答
5 论述分数总计
一判断对错（每题2分，共30分）
1. （）产生误差的原因不包括人为误差。
×
2. （）检测装置的灵敏度是描述最小检测值的度量。
×
3. （）霍尔型开关量传感器主要利用的电场与电容的转换关系。
×
4. （）数显表的主要功能是将测量值进行数字显示。
√
5. （）在电阻尺中，一般使用导电塑料作为变阻器材料。
√
6. （）增量式光电编码器中，为了实现定位，增加了Z相作为基准，由Z相发
出零位脉冲，作为转动的起始点。
√
7. （）光栅尺转换原理主要依据于莫尔条纹的放大原理。
√
8. （）工业上，对于精密位移检测方法一般采用的绝对方法。
×
9. （）为了提高线性程度，电感式精密位移传感器一般采用差动结构。
√
10. （）加速度计的转换原理主要依据于某些材料的压电效应。
√
11. （）电阻应变检测为了消除温度漂移现象，多采用电桥测量方法。
√
12. （）温度检测一般选用热电阻和热电偶。
√
13. （）Pt100型热电阻的基准电阻值是100欧姆。
√
14. （）LabVIEW语言中，多使用前面板进行程序编写。
×
15. （）RS232可以通过3根芯线实现全双工通信。
√
二单项选择（每题2分，共20分）
1. （）如果对同一个直径进行测量，得到结果如：1
2.05，12.06,12.03,14.12。
则
需要从中剔除的数值是
A ，12.05；B，12.06 ；C，12.03；D，14.12
2. （）使用光栅尺测量，为了辨别方向和零点，通常会采用组光栅：
A， 1 ；B，2 ；C，3 ；D，4
3. （）感应型接近开关能够检测的物体是：
A，铜块
B，铅块
C，木块
D，铁块
4. （）工业中，检测工件的合格范围，则选择的数显表类型为：
A，B，
C, D,
5. （）如右图所示为绝对式光电编码器，能够区分的最小度数为：
A，50度
B，22.5度
班级学号姓名
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装
订
线
C，60度
D，15度
6. （）工业中的高精度位移测量一般采用LVDT测量，
主要原因是：
A，可以在很恶劣的情况下长期稳定工作B，可以在高温下工作
C，可以在水里工作D，可以采用蓝宝石的测量头
7. （）在异步测速发电机中，为解决转子漏抗对输出特性的影响，异步测速发
电机多采用：
A, 磁性转子B,非磁性空心杯转子C,电机转子D,光轴转子
8. （）如右图所示为加速度振动测量，如果使得测量速度最大，加速度计应该
放在：
A, 左端B,右端C,正中间D,随便放置
9. （）右图所示的电阻应变片可以放大应变的倍数为：
A, 3 B,5 C,7 D,8
10. （）一般使用的RS232标准串口引线数量为：
A, 3 B,22 C,25 D,9
三名字解释（每题4分，共20分）
1.误差
检测值与真实值之差称为误差。
由于不可能事先知道被检测的真实值，误差值多由
统计估计值和实际检测值的差表示。
2.数模转换
时间连续函数的模拟量转换成计算机能够识别的数字量和其相反过程，称为数模转
换。
3.光电编码器
光电编码器是一种通过光电转换将输出轴上的机械几何位移量转换成脉冲或数字量
的传感器，是目前角位移检测中应用最多的传感器。
4.激光三角法
激光三角法是利用激光源发射一束激光照射到被测物体的表面时,形成一小光斑,通
过漫反射后在光学检测器件上成像,当物体的位置发生改变时,其所成的像在光学检
测器件上也随之发生改变,根据其像点位置的变化和检测系统的结构参数可求出被测
点的位移信息"由于入射光线和反射光线构成一个三角形,所以该方法被称为激光三
角法。
5.压阻效应
当力作用于某些硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷
散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅
的电阻率发生变化。
四问答题（每题5分，共20分）
1.试述传感器与检测技术的发展趋势
2.简述接近开关的分类
3.试述光栅尺的辨向原理
1/4周期。
当光栅正向移动时，光敏元件1先感光，反转时，光敏元件1比光敏元件2先感光。
则A相位在B 1/4周期，光栅正向移动，反之则反向移动。
这样根据加减法计数既能区别方
4.试述LabVIEW的程序特征
LabVIEW程序由前面板、流程图和工具箱组成。
其中，前面板是在程序运行五论述题（10分）
带串口的数显表头和LabVIEW程序记录水的温升曲线。
试述解决方案和程序流程。
解决方案：首先使用串口线连接数显表头和计算机串口，然后设置波特率等参数，利用数显表头所带的串口握手协议软件连接串口，并接入数字仪表显示面板中。
程序流程：
计算机向串口发送一个字符——接收一个数显表头字符——变换为数字并显示——等待一段时间重复上述过程直到程序退出。

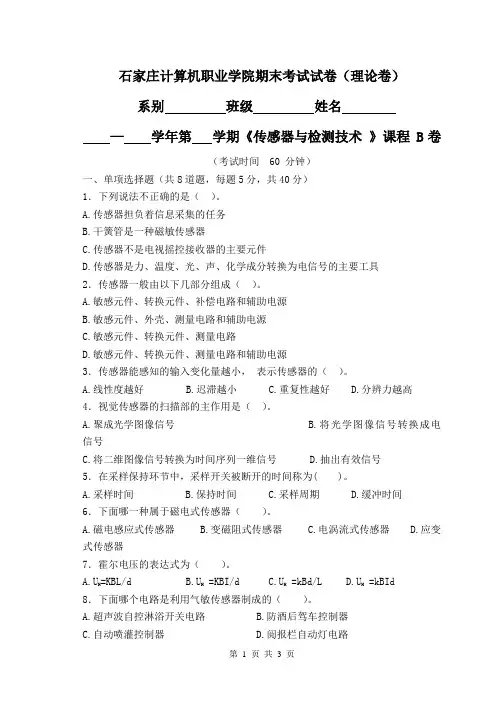

传感器理论试卷B卷
石家庄计算机职业学院期末考试试卷（理论卷）系别班级姓名—学年第学期《传感器与检测技术》课程 B 卷（考试时间 60 分钟）一、单项选择题（共8道题，每题5分，共40分）1．下列说法不正确的是（）。
A.传感器担负着信息采集的任务B.干簧管是一种磁敏传感器C.传感器不是电视摇控接收器的主要元件D.传感器是力、温度、光、声、化学成分转换为电信号的主要工具2．传感器一般由以下几部分组成（）。
A.敏感元件、转换元件、补偿电路和辅助电源B.敏感元件、外壳、测量电路和辅助电源C.敏感元件、转换元件、测量电路D.敏感元件、转换元件、测量电路和辅助电源3．传感器能感知的输入变化量越小，表示传感器的（）。
A.线性度越好B.迟滞越小C.重复性越好D.分辨力越高4．视觉传感器的扫描部的主作用是（）。
A.聚成光学图像信号B.将光学图像信号转换成电信号C.将二维图像信号转换为时间序列一维信号D.抽出有效信号5．在采样保持环节中，采样开关被断开的时间称为( )。
A.采样时间B.保持时间C.采样周期D.缓冲时间6．下面哪一种属于磁电式传感器（）。
A.磁电感应式传感器B.变磁阻式传感器C.电涡流式传感器D.应变式传感器7．霍尔电压的表达式为（）。
A.U H=KBL/dB.U H =KBI/dC.U H =kBd/LD.U H =kBId8．下面哪个电路是利用气敏传感器制成的（）。
A.超声波自控淋浴开关电路B.防酒后驾车控制器C.自动喷灌控制器D.阅报栏自动灯电路二、填空（共10个空，每空3分，共30分）1．超声波传感器由__________________和___________________两部分组成。
2．表示传感器在一个较长的时间内保持其性能参数的能力称为___________________。
3．霍尔传感器是一种能够感知___________________的传感器。
4．目前应用最广泛的应变丝材料是___________________。
传感器和检测技术试题(卷)与答案解析
四计算题
1、如图所示电路是电阻应变仪中所用的不平衡电桥的简化电路，图中R2=R3=R是固定电阻，R1与R4是电阻应变片，工作时R1受拉，R4受压，ΔR=0，桥路处于平衡状态，当应变片受力发生应变时，桥路失去平衡，这时，就用桥路输出电压Ucd表示应变片变后电阻值的变化量。试证明：Ucd=-（E/2）(ΔR/R)。
2.自感式传感器测量电路的主要任务是什么？变压器式电桥和带相敏检波的交流电桥，哪个能更好地完成这一任务？为什么？
主要任务：把被测量变化转换成自感L的变化，通过一定的转换电路转换成电压或者电流输出。
带相敏检波的交流电桥能更好的完成这一任务。使用相敏整流电路，输出电压不仅能反映衔铁位移的大小和方向，而且还消除了零点残余电压的影响。
1．属于传感器动态特性指标的是（D）
A重复性B线性度C灵敏度D固有频率
2误差分类，下列不属于的是（B）
A系统误差B绝对误差C随机误差D粗大误差
3、非线性度是表示校准（B ）的程度。
A、接近真值 B、偏离拟合直线 C、正反行程不重合 D、重复性
4、传感器的组成成分中，直接感受被侧物理量的是（B ）
A、转换元件 B、敏感元件 C、转换电路 D、放大电路
A.相邻桥臂同变输入电压相加B.相邻桥臂差变输入电压相减
C.相对桥臂同变输入电压相加D.相对桥臂差变输入电压相加
7、利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小(C)
A.两个桥臂都应当用大电阻值工作应变片B.两个桥臂都应当用两个工作应变片串联 C.两个桥臂应当分别用应变量变化相反的工作应变片 D.两个桥臂应当分别用应变量变化相同的工作应变片
C.降低线圈的Q值D.提高激磁电源电压
6.为了使传感器具有较好的线性度，一般取测量量范围为线圈骨架长度的（ D ）。
《传感器与检测技术》试卷(共五套)
1
传感器与检测技术试卷及答案
题的空格内。错填或不填均无分。
13．对传感器进行动态
的主要目的是检测传感器的动态性能指标。
14．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过 的能力。
15．传感检测系统目前正迅速地由模拟式、数字式，向
方向发展。
16．已知某传感器的灵敏度为 K0，且灵敏度变化量为 △K 0，则该传感器的灵敏度误差计算公式
32．一热敏电阻在 0℃和 100℃时，电阻值分别为 200kΩ和 10kΩ 。试计算该热敏电阻在 20℃时 的电阻值。
33．求正弦信号 x(t )=x0sinω t 的自相关函数。 五 、应用题（本大题共 2 小题，每小题 8 分，共 16 分）
34．图示为电阻网络 D/A 转换电路。 （ 1）写出电流 i 与电压 V REF 的关系式。 （ 2）若 VREF=10V 输入信号 D3D 2D 1D0=1000 ， 试计算输出电压 V 0=？
为 rs=
。
17．为了测得比栅距 W 更小的位移量，光栅传感器要采用
技术。
18．在用带孔圆盘所做的光电扭矩测量仪中，利用孔的透光面积表示扭矩大小，透光面积减小，
则表明扭矩
。
19．电容式压力传感器是变
型的。
20．一个半导体应变片的灵敏系数为 180，半导体材料的弹性模量为
πL为
Pa-1 。
1.8× 105Mpa, 其中压阻系数
RC 吸收电路，其作用是 （）
串扰
D ．消除电火花干扰
9．在采用限定最大偏差法进行数字滤波时，若限定偏差
△Y ≤ 0.01，本次采样值为 0.315，上次
采样值为 0.301，则本次采样值 Y n 应选为（
《传感器与检测技术》试卷及答案(共五套)
（试卷一）第一部分选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f) 第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。

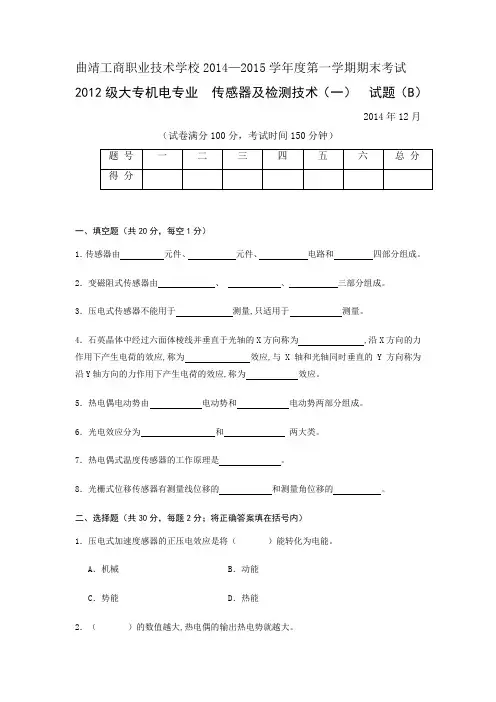

传感器及检测技术期末试卷(B)
曲靖工商职业技术学校2014—2015学年度第一学期期末考试2012级大专机电专业传感器及检测技术（一）试题（B）2014年12月（试卷满分100分，考试时间150分钟）A、热端直径B、热端和冷端的温度C、热端和冷端的温差D、热电极的电导率3．当石英晶体受压时，电荷产生在（）。
A、Z面上B、X面上C、Y面上D、X、Y、Z面上4．汽车衡所用的测力弹性敏感元件是（）。
A、悬臂梁B、弹簧管C、实心轴D、圆环5．将电阻应变片贴在( )上，就可以分别做成测力、位移、加速度等参数的传感器。
A.质量块B.导体C.弹性元件D.机器组件6．半导体热敏电阻率随着温度上升，电阻率( )A.上升B.迅速下降C.保持不变D.归零7．莫尔条纹光栅传感器的输出是( )A.数字脉冲式B.调幅式C.调频式D.正弦波8．半导体应变片具有( )等优点。
A.灵敏度高B.温度稳定性好C.可靠性高D.接口电路复杂9．（）不可以改变电感式传感器的电容。
A、改变极板间距离B、改变极板间电压C、改变极板面积D、改变介电常数10．在热电偶传感器中，热电偶回路的主要性质不包括( )。
A、中间导体定律B、中间温度定律C、欧姆定律D、标准电极定律11．在下列元件中不属于光电元件的是（）。
A、光纤B、光敏电阻C、光电池D、光敏晶体管12．动态信号是随( )变化的信号。
A．时间B．距离C．速度 D．位置13．涡流传感器不可测量（）。
A．位移 B．厚度C．温度 D．振动14．热电偶中产生热电势的条件是（）。
A．两热电极材料相同 B．两热电极材料不同C．两热电极的两端温度不同 D．两热电极的两端温度相同15．应变片不具有的特点是( )。
A.精度高B.动态响应好C.使用简单D.体积大三、判断题（共10分，每空1分；正确的划√、错误的划X，填在题前括号内）（）1．任何测量的结果都必须只含有数值和单位。
（）2．转换元件是将中间非电量转换成电量输出的元件。
（）3．采用0.5级的电压表比采用1.5V的电压表测量电压值时更为准确。

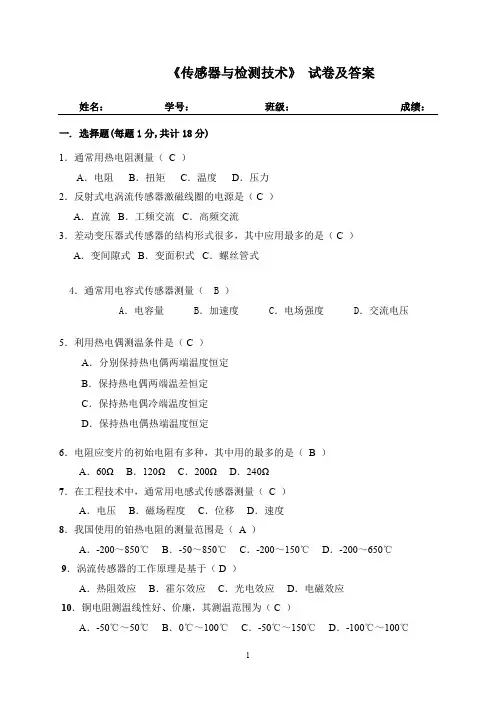

《传感器与检测技术》试卷及答案
《传感器与检测技术》试卷及答案姓名：学号：班级：成绩：一. 选择题(每题1分,共计18分)1．通常用热电阻测量（C ）A．电阻B．扭矩C．温度D．压力2．反射式电涡流传感器激磁线圈的电源是（ C ）A．直流 B．工频交流 C．高频交流3．差动变压器式传感器的结构形式很多，其中应用最多的是（ C ）A．变间隙式 B．变面积式 C．螺丝管式4．通常用电容式传感器测量（ B ）A．电容量B．加速度C．电场强度D．交流电压5．利用热电偶测温条件是（ C ）A．分别保持热电偶两端温度恒定B．保持热电偶两端温差恒定C．保持热电偶冷端温度恒定D．保持热电偶热端温度恒定6．电阻应变片的初始电阻有多种，其中用的最多的是（B ）A．60ΩB．120ΩC．200ΩD．240Ω7．在工程技术中，通常用电感式传感器测量（C ）A．电压B．磁场程度C．位移D．速度8．我国使用的铂热电阻的测量范围是（A ）A．-200～850℃B．-50～850℃C．-200～150℃D．-200～650℃9．涡流传感器的工作原理是基于（ D ）A．热阻效应B．霍尔效应C．光电效应D．电磁效应10．铜电阻测温线性好、价廉，其测温范围为（ C ）A．-50℃～50℃B．0℃～100℃C．-50℃～150℃D．-100℃～100℃11．被测对象温度为300℃左右，实验室有以下几种规格的温度计，试从提高测量精度的角度出发，合理选择其中之一（ B ）A．量程800℃，精度等级1级B．量程400℃，精度等级1.5级C．量程600℃，精度等级1.5级D．量程500℃，精度等级2.5级12．热电偶中产生热电势的条件是（B ）A．两热电极材料相同B．两热电极材料不同C．两热电极的两端温度相同13．压电式传感器目前多用于测量（B ）A．静态的力或压力B．动态的力或压力C．速度14．变间隙式电容传感器的非线性误差与材料初始距离d0之间是（ B ）A．正比关系B．反比关系C．无关系15．热电偶中的热电势主要是（D ）A．感应电势B．温差电势C．切割电势D．接触电势16．压电传感器的信号处理有电荷放大器、电压放大器，二者在应用方面最主要区别是（ B ）A．阻抗变换能力B．电缆线长度变化影响计入与否C．输出电压与输入电压D．前三种讲法都不对17．图为一个电感传感器，当衔铁上移Δδ后，那么（ A ）A．Rm变小B．e变小C．L变小D．μ0变小18．光敏三极管的结构可看成用光敏二极管代替普通三极管中的（ C ）A．集电极B．发射极C．集电结D．发射结二、填空(24)1、检测仪表中常用测试方法有直接比较测量法、微差法和零位法。
(完整版)传感器与检测技术试卷及答案
(完整版)传感器与检测技术试卷及答案1．属于传感器动态特性指标的是（D ）重复性B 线性度C 灵敏度D 固有频率2 误差分类，下列不属于的是（B ）系统误差B 绝对误差C 随机误差D粗大误差3、非线性度是表示校准（B ）的程度。
、接近真值B、偏离拟合直线C、正反行程不重合D、重复性4、传感器的组成成分中，直接感受被侧物理量的是（B ）、转换元件B、敏感元件C、转换电路D、放大电路5、传感器的灵敏度高，表示该传感器（C）工作频率宽B 线性范围宽C 单位输入量引起的输出量大D 同意输入量大6 下列不属于按传感器的工作原理进行分类的传感器是（B）应变式传感器B 化学型传感器C 压电式传感器D热电式传感器7 传感器主要完成两个方面的功能：检测和（D）测量B感知C 信号调节D 转换8 回程误差表明的是在（C）期间输出输入特性曲线不重合的程度多次测量B 同次测量C 正反行程D 不同测量9、仪表的精度等级是用仪表的（C）来表示的。
相对误差B 绝对误差C 引用误差D粗大误差二、推断1.在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。
（√）2 系统误差可消除，那么随机误差也可消除。
（×）3 对于具体的测量，周密度高的准确度不一定高，准确度高的周密度不一定高，所以精确度高的准确度不一定高（×）4 平均值就是真值。
（×）5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。
（×）6.线性度就是非线性误差.（×）7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.（√）8.传感器的被测量一定就是非电量（×）9.测量不确定度是随机误差与系统误差的综合。
（√）10传感器（或测试仪表）在第一次使用前和长时间使用后需要进行标定工作，是为了确定传感器静态特性指标和动态特性参数（√）二、简答题：（50分）1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。
02202传感器与检测技术真题测试与答案
02202传感器与检测技术真题测试与答案2022年10月全国自考《传感器与检测技术》试卷课程代码：2202本试卷共8页满分100分，考试时间150分钟一、单项选择题（本大题共12小题，每小题2分，共24分）1．在传感器及检测系统的静态特性指标中，表达对其输入量变化的反应能力的是（）A、量程B、重复性C、灵敏度D、线性度2．下列指标中，属于传感器动态特性指标的是（）。
A、灵敏度B、线性度C、过载能力D、幅频特性3．传感器中直接感受被测量的部分是（）。
A、转换元件B、敏感元件C、转换电路D、调理电路4．用电涡流式速度传感器测量轴的转速，当轴的转速为50r/min时，输出感应电动势的频率为50Hz，则测量齿轮的齿数为（）。
A、60B、120C、180D、2405．下列测力传感器的类型中，属于发电型的是（）A、电感型B、电容型C、压磁型D、应变型6．下列线位移传感器中，测量范围大的类型是（）。
A、自感式B、差动变压器式C、电涡流式D、变极距型电容式7．为了进行图像识别，应当先消除图像中的噪声和不必要的像素，这一过程称为（）。
A、编码B、压缩C、前处理D、后处理8．热电偶的热电动势包括（）。
A、接触电动势和温差电动势B、接触电动势和非接触电动势C、非接触电动势和温差电动势D、温差电动势和汤姆逊电动势9．在四倍细分的光栅位移传感器中，根据两路信号的相位差辨别方向时，相位差值不能是（）。
A、两个发光二极管B、两个光敏三极管C、一个光敏二极管和一个光敏三极管D、一个发光二极管和一个光敏三极管11．由RC网络与集成运算放大器组成的带通滤波器需要的电容元件的个数至少为（）。
A、1B、2C、3D、412．信号的方差小，表示信号的（）。
A、滤动范围小B、波动范围大C、平均功率小D、平均功率大二、填空题：（本大题共12小题，每小题1分，共12分）13．传感器的响应特性应在所测频率范围内保持14．在测量某一输入量的变化时，输出量的变化量较小的传感器其较低。
《传感器与检测技术》期终考查试卷(B)及答案
2分共30分）1、传感器由、、、等几部分组成。
2、传感器输出电压信号为级，电流信号为级。
3、电阻应变片主要有和两类。
4、热电阻是利用导体的随温度变化的物理现象来测量温度的。
＝。
5、正温度系数热敏电阻RT6、在光线作用下，使电子逸出物体表面现象称为。
7、热电偶是由两种不同性质的所组成的回路。
8、是电感式传感器主要测量电路。
9、光敏电阻工作原理是基于。
3分共18分）1、变间隙型电感式传感器灵敏度低。
（）2、金属材料载流子迁移率μ大所以可用来做霍尔元件。
（）3、压电传感器是一种自发电式传感器。
（）4、光敏电阻的光电特性呈线性。
（）5、横向莫尔条纹具有光学放大作用。
（）6、分辨力是指传感器在规定测量范围内检测被测量的最小变化量的能力。
（）3分共15分）1、光电池是基于（）光电元件。
A. 外光电效应B. 内光电效应C. 光生伏特效应2、霍尔元件最大开路电势μ在同等环境、同等参数条件下,仅与（）有关。
HmA. 元件的材料性质B. 元件尺寸C. 控制电流及磁场强度3、热电偶热电势由（）组成。
A. 由两种导体两端置于不同温度中产生的电势B. 由接触电势和温差电势C. 由两种导体的接触处的电势4、电容式传感器的测量电路常用 （ ）A. 直流电桥、交流电桥、调频电路B. 交流电桥、调频电路、脉宽调制电路C. 交流电桥、调幅电路、调频电路5、下图（ ） 中石英晶体切片上的受力所产生电荷符号方向正确。
四、传感器应用电路设计（每题10分，共20分）1、试用霍尔传感器画出测量转速转数电路图。
2、试画出电阻应变片测量电路半桥双臂电桥。
桥路灵敏度是多少？(A)(B) (C)五、问答与计算题（共17分）1、简述电阻应变片的工作原理。
（7分）2、已知某变面积电容传感器的极板间距δ=10mm，ε=50μF/mm，两极几何尺寸一样为40mm×20mm×2mm，在外力作用下，动极板向外移了10mm，试求C和S 的值。
《传感器与检测技术》试题及答案
《传感器与检测技术》试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
3、光电传感器的理论基础是光电效应。
通常把光线照射到物体表面后产生的光电效应分为三类。
第一类是利用在光线作用下光电子逸出物体表面的外光电效应,这类元件有光电管、光电倍增管；第二类是利用在光线作用下使材料内部电阻率改变的内光电 效应，这类元件有光敏电阻；第三类是利用在光线作用下使物体内部产生一定方向电动势的光生伏特效应，这类元件有光电池、光电仪表。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k 0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）9. 电位器传器的（线性），假定电位器全长为Xmax, 其总电阻为Rmax ，它的滑臂间的阻值可以用Rx = （① Xmax/x Rmax,②x/Xmax Rmax ,③ Xmax/XRmax ④X/XmaxRmax ）来计算，其中电阻灵敏度Rr=（① 2p(b+h)/At , ② 2pAt/b+h, ③ 2A(b+b)/pt, ④ 2Atp(b+h)）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
