环氧树脂裂缝修补施工方案

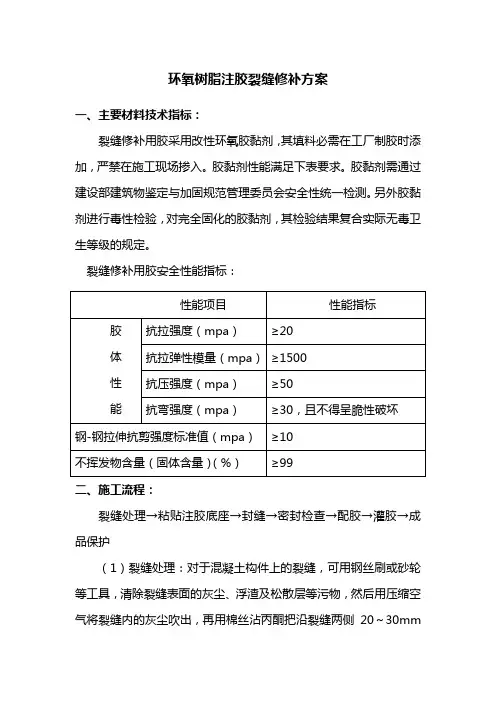

环氧树脂注胶裂缝修补方案
环氧树脂注胶裂缝修补方案一、主要材料技术指标：裂缝修补用胶采用改性环氧胶黏剂，其填料必需在工厂制胶时添加，严禁在施工现场掺入。
胶黏剂性能满足下表要求。
胶黏剂需通过建设部建筑物鉴定与加固规范管理委员会安全性统一检测。
另外胶黏剂进行毒性检验，对完全固化的胶黏剂，其检验结果复合实际无毒卫生等级的规定。
裂缝修补用胶安全性能指标：二、施工流程：裂缝处理→粘贴注胶底座→封缝→密封检查→配胶→灌胶→成品保护（1）裂缝处理：对于混凝土构件上的裂缝，可用钢丝刷或砂轮等工具，清除裂缝表面的灰尘、浮渣及松散层等污物，然后用压缩空气将裂缝内的灰尘吹出，再用棉丝沾丙酮把沿裂缝两侧20～30mm处擦洗干净并保持干燥。
（2）粘贴注胶底座：将底座底部周边均匀涂抹一层封缝胶，注意不要将底座的胶孔堵住，将底座出胶孔对准裂缝，粘贴安装，底座安装间距一般为200～300mm。
（3）封缝：用小铲刀将封缝胶刮抹到裂缝上，厚度1mm 左右，宽度20～30mm，抹胶时应防止产生小孔和气泡，要刮平整，保证封闭可靠。
（4）密封检查：裂缝封闭后应进行压气试漏，待封缝胶有一定强度时，沿裂缝涂一层肥皂水，从注胶底座通入压缩空气，若有气泡冒出说明该处漏气，作好标记。
用密封胶对漏气的区域进行封闭，待达强度再气检，如此反复直至不漏气为止。
（5）配胶：按灌缝胶说明书提供配比和所需用量提取A 料和B 料分别搅拌，以消除任何沉淀物，把A 料和B 料倒进干净的混合容器，混合搅拌至颜色均匀，然后使用。
一次配胶量不宜过多，以40～50 分钟用完为宜。
（6）灌胶：将配制好的灌缝胶装入注射器，竖向裂缝按从下向上顺序，水平裂缝按从一端向另一端顺序，灌胶时从第一个底座开始注入，待第二个注胶底座流出胶后为止，用后堵将第一个底座进胶嘴堵死，再从第二个注胶底座注入，如此顺序进行。
最后一个注胶底座为排气用，可不注胶。
（7）成品保护：灌胶结束后，在24h 内不得扰动注胶底座，3～5 天后可拆除底座。
环氧树脂砂浆施工方案
环氧树脂砂浆施工方案环氧树脂砂浆是一种高性能的地坪砂浆，具有耐酸碱、耐磨、耐油污、易清洁等优点。
下面是环氧树脂砂浆施工方案，请参考：一、施工准备1.检查基层：基层应平整、坚实、无裂缝和松散部分。
如有裂缝和松散部分，先进行修补和加固。
2.梳齿砂浆：将环氧树脂砂浆与固化剂按一定比例混合，用专业工具梳齿砂浆，使其匀质。
3.涂布：在基层上涂布一层梳齿砂浆，厚度约为3-5mm。
二、环氧树脂砂浆施工1.配料：按一定比例将环氧树脂砂浆和固化剂混合，搅拌均匀。
2.涂抹：用专业抹刀将混合好的环氧树脂砂浆均匀涂抹在基层上，厚度约为5-8mm。
3.养护：施工后需要进行充分的养护，通常在施工后24小时内避光养护，72小时后可正常使用。
4.修整：如果施工过程中出现不平整的地方，可以在养护期过后进行修整，使其更加平整。
5.涂面层：待环氧树脂砂浆固化后，可以根据需要进行涂面层的处理，增加地坪的美观度和耐久度。
三、施工要点1.施工温度：施工时环氧树脂砂浆和固化剂的温度应在15℃-30℃之间，避免施工过程中出现固化不完全、开裂等问题。
2.施工工具：使用专业的涂抹工具和抹刀，确保施工效果均匀且光滑。
3.养护时间：施工后需要进行充分的养护，避光养护24小时以上，以保证环氧树脂砂浆固化完全。
4.防止尘埃：在施工过程中，尽量避免尘埃的进入，以免影响砂浆表面的质量。
5.加强基层：如有需要，可以在基层上先进行加强处理，提高整体的强度和稳定性。
以上就是环氧树脂砂浆施工方案的基本步骤和要点，希望对您有所帮助。
在施工过程中，还需要根据实际情况做出具体调整和处理，确保施工效果的质量和稳定性。
环氧树脂裂缝修补施工方案
环氧树脂裂缝修补施工方案文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）楼板裂纹修补施工方案一、砼裂缝灌浆修补建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。
鉴于工程中裂缝宽度多为～之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。
施工前，先进行密封水试验，确定裂缝走向与位置。
再清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。
二、灌浆前对缝隙进行处理1、表面处理法：对于混凝土构件上较细（小于）的缝隙，可采用毛刷或钢丝刷等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20～30mm处擦洗干净并保持干燥。
对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整(也可用YJ快干型封缝胶作表面修复)。
三、灌浆嘴（盒、泵）设置1、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm时埋设的灌浆泵间距为350～500mm，当缝隙大于1mm时，为500～1000mm。
2、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧胶泥将灌浆的进浆口骑缝粘贴在预定位置上。
3、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20～30mm）涂一层环氧树脂基夜，后抹一层厚1mm左右、宽20～30mm的环氧树脂胶泥。
抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。
4、裂缝封闭厚应进行压气试漏，检查密闭效果。
试漏需待封缝胶泥有一定强度时进行。
试漏前沿裂缝涂衣层肥皂水，从灌浆口通入压缩空气，凡漏气处，应予以修补密封至不漏为止。
四、浆液配制及灌浆1、浆液配置应按照材料的使用配制方法进行。
浆液一次配备数量，需以浆液的凝固时间及进浆速度来确定。
2、灌浆根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆，在一条裂缝上灌浆可由一端到另一端。
环氧树脂修补流程
环氧树脂修补流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!环氧树脂修补流程环氧树脂修补流程：环氧树脂修补流程主要包括以下五个方面：一、表面处理1.1 清除松动物质：清除混凝土表面松动的物质，确保表面平整。

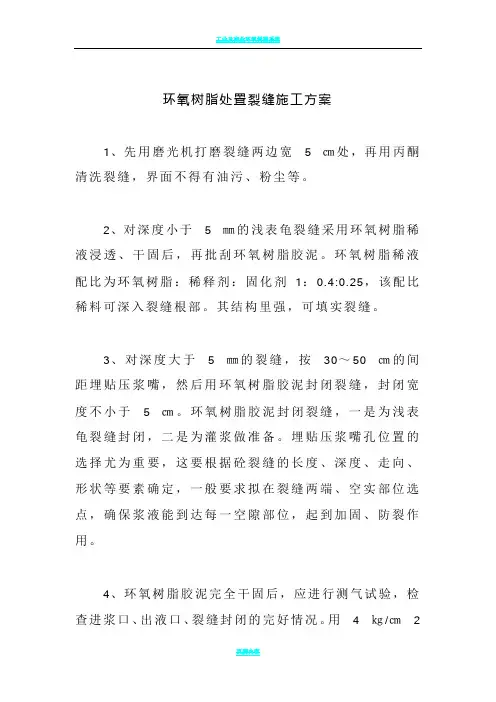

环氧树脂处置裂缝施工方案
环氧树脂处置裂缝施工方案1、先用磨光机打磨裂缝两边宽 5 ㎝处，再用丙酮清洗裂缝，界面不得有油污、粉尘等。
2、对深度小于 5 ㎜的浅表龟裂缝采用环氧树脂稀液浸透、干固后，再批刮环氧树脂胶泥。
环氧树脂稀液配比为环氧树脂：稀释剂：固化剂1：0.4:0.25，该配比稀料可深入裂缝根部。
其结构里强，可填实裂缝。
3、对深度大于 5 ㎜的裂缝，按30～50 ㎝的间距埋贴压浆嘴，然后用环氧树脂胶泥封闭裂缝，封闭宽度不小于 5 ㎝。
环氧树脂胶泥封闭裂缝，一是为浅表龟裂缝封闭，二是为灌浆做准备。
埋贴压浆嘴孔位置的选择尤为重要，这要根据砼裂缝的长度、深度、走向、形状等要素确定，一般要求拟在裂缝两端、空实部位选点，确保浆液能到达每一空隙部位，起到加固、防裂作用。
4、环氧树脂胶泥完全干固后，应进行测气试验，检查进浆口、出液口、裂缝封闭的完好情况。
用 4 ㎏/㎝ 2压力空气从灌浆孔输入，如果气体从出液口输出，胶泥封闭处及其它裂缝出液口不漏气，则表示该裂缝灌浆口、出液口设置正确，胶泥封闭可靠，关闭出液口，使裂缝内压力升高至 4 ㎏/㎝2，保持压力 2 分钟，如无漏气即为正常。
如果通气升压后，胶泥处漏气，应重新进行封闭。
如果通气升压后，2 个以上出液口出气，则表示该裂纹和 2 条以上裂缝贯通，此时应关闭漏气出液口，直至不漏气能保压为止，并做好记录和标记。
通气升压后，出液口无气体输出，可能是胶泥封闭过程将裂缝通道堵死，此时应重新在该段裂缝的适当位置，增设出液口和灌浆口，原则保证整段裂缝有进、有出、能保压、不漏段。
5、测气合格后，再采用环氧树脂浆液进行压力灌浆，灌浆是空气压力不得小于 4 ㎏/㎝2。
6、灌浆时注意观察压浆嘴出液状况，在确认灌满后，封闭压浆嘴出液口，升压至 4 ㎏/㎝2，保持压力不少于5 分钟，然后待其自然干固，自然干固时间应72 小时。
7、检查裂缝补裂是否有遗漏。
8、清除压浆嘴，修平凸出砼表面的环氧树脂胶泥。
四、结语经过20 天的施工，镇头大桥的裂缝维修工程顺利完成，经实际检验，利用环氧树脂浆液修补的裂缝达到了增加拱圈强度的作用。
桥面环氧修补工程施工方案
一、工程概况本工程为某桥面环氧修补工程，主要针对桥面出现裂缝、剥落、坑槽等问题进行修补。
桥面总面积为5000平方米，修补区域分为裂缝修补、剥落修补和坑槽修补三个部分。
二、施工准备1. 材料准备：环氧树脂、固化剂、石英砂、玻璃纤维布、切割机、打磨机、喷枪、刷子、尺子、锤子等。
2. 人员准备：施工人员、技术人员、监理人员等。
3. 工具设备准备：切割机、打磨机、喷枪、刷子、尺子、锤子、防护用品等。
三、施工工艺1. 裂缝修补（1）清理：用切割机将裂缝两侧各50mm范围内的混凝土清理干净，去除松动部分。
（2）打磨：用打磨机对清理后的裂缝表面进行打磨，使其平整。
（3）涂刷底漆：将环氧树脂与固化剂按比例混合，涂刷在打磨后的裂缝表面。
（4）铺设纤维布：将涂有底漆的纤维布铺设在裂缝表面，用刷子压实。
（5）涂刷面漆：待底漆干燥后，涂刷面漆，形成保护层。
2. 剥落修补（1）清理：用切割机将剥落区域边缘各50mm范围内的混凝土清理干净。
（2）打磨：用打磨机对清理后的表面进行打磨，使其平整。
（3）涂刷底漆：将环氧树脂与固化剂按比例混合，涂刷在打磨后的表面。
（4）铺设纤维布：将涂有底漆的纤维布铺设在表面，用刷子压实。
（5）涂刷面漆：待底漆干燥后，涂刷面漆，形成保护层。
3. 坑槽修补（1）清理：用切割机将坑槽边缘各50mm范围内的混凝土清理干净。
（2）填补：将环氧树脂与固化剂按比例混合，用喷枪将混合料填入坑槽内。
（3）压实：用刷子将填入坑槽的混合料压实。
（4）涂刷面漆：待混合料干燥后，涂刷面漆，形成保护层。
四、施工质量控制1. 材料检验：确保材料质量符合设计要求。
2. 施工过程控制：严格按照施工工艺进行操作，确保施工质量。
3. 检查验收：施工完成后，进行质量检查验收，确保达到设计要求。
五、施工安全措施1. 施工人员必须佩戴防护用品，如安全帽、手套、眼镜等。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意高空作业安全，防止坠落事故发生。
环氧树脂胶修补裂缝施工工艺流程
环氧树脂胶修补裂缝施工工艺流程1. 引言1.1 概述：本文旨在介绍环氧树脂胶修补裂缝的施工工艺流程。
随着建筑结构的使用和老化，裂缝问题成为了建筑维护中常见的挑战之一。
而传统裂缝修补方法往往存在效果不佳、易溶解等问题，因此引入环氧树脂胶修补技术可以有效地解决这些问题。
1.2 文章结构：文章主要分为五个部分进行阐述。
首先，在引言部分我们将简要概述本文的目的和组织结构。
其次，在“环氧树脂胶修补裂缝施工工艺流程”部分，我们将详细介绍该修补工艺的步骤和所需材料准备。
接着，“施工现场要求”一节将强调施工过程中必须遵守的安全措施和环境要求，以及所需设备和人员配备情况。
然后，我们将在“施工质量检验与验收标准”一节讨论如何对施工质量进行检测以及相应的验收标准。
最后，在“结论和展望”中，我们将总结本文的要点和施工过程，并展望未来环氧树脂胶修补技术的发展趋势和改进方向。
1.3 目的：本文的目的是为读者提供一个全面且具体的环氧树脂胶修补裂缝施工工艺流程，帮助建筑领域从业人员了解并掌握这一重要且有效的修复技术。
通过深入研究和探讨，我们希望能够为各种建筑结构中产生的裂缝问题提供可靠、高效的解决方案，从而延长建筑物寿命，保障使用安全和舒适性。
此外，我们也期望通过对施工质量检验与验收标准进行论述，促进相关行业对环氧树脂胶修补技术应用的规范化发展，并为实际项目实施提供参考依据。
2. 环氧树脂胶修补裂缝施工工艺流程2.1 工艺概述环氧树脂胶修补裂缝是一种常用的建筑结构维修方法。
环氧树脂胶具有优异的粘附性和耐久性，可在混凝土、金属等各种材料上进行有效的裂缝修补。
本工艺旨在介绍使用环氧树脂胶进行裂缝修补的具体流程。
2.2 材料准备在开始施工之前，需要准备以下材料：- 环氧树脂胶：选择合适的环氧胶进行裂缝修补，确保其能够与被修补材料相匹配并提供优异的粘附性。
- 胶液溶剂：用于调节环氧胶的黏稠度和流动性，以便更好地填充裂缝。
- 填料/填充物：可根据需要选择合适的填料或填充物，以增强修复效果和耐久性。
环氧树脂修补铸铁管裂缝注意事项
环氧树脂修补铸铁管裂缝注意事项嘿呀！以下就是环氧树脂修补铸铁管裂缝的注意事项啦！1. 哎呀呀，首先得把铸铁管裂缝周围清理干净呢！不能有灰尘、油污啥的，不然会影响修补效果呀！这一步可千万不能马虎！2. 哇塞，要仔细检查裂缝的长度、宽度和深度呢，这样才能确定用多少环氧树脂材料呀！3. 嘿，调配环氧树脂的时候比例可得弄对喽！要是比例不对，那修补强度可就没保障啦！4. 哎呀呀，在涂抹环氧树脂之前，要对裂缝进行预处理，比如打磨一下，让表面更粗糙，这样能增加附着力呢！5. 哇，涂抹环氧树脂的时候要均匀呀，不能有的地方厚有的地方薄，不然怎么能保证修补质量呢！6. 哎呀，注意施工环境的温度和湿度呀！温度太低或者湿度太大，都可能影响环氧树脂的固化效果哟！7. 嘿呀，施工过程中要做好防护措施，戴手套、护目镜啥的，保护好自己呢！8. 哇哦，环氧树脂搅拌得要充分呀，不然里面有结块可就糟糕啦！9. 哎呀呀，修补完成后，要让铸铁管静置一段时间，等环氧树脂完全固化再使用哟！10. 嘿，固化期间可别去乱动铸铁管，不然会前功尽弃的呀！11. 哇，选择质量好的环氧树脂产品也很重要呢，不能图便宜买劣质的呀！12. 哎呀呀，施工人员要有一定的经验和技能，不然操作不当可就麻烦啦！13. 嘿，在修补之前，要对铸铁管的整体情况进行评估，看看还有没有其他潜在的问题呢！14. 哇塞，对于比较大的裂缝，可能需要多次涂抹环氧树脂，不能一次就完事啦！15. 哎呀，施工过程中要保持通风良好，避免吸入有害气体哟！16. 嘿呀，注意环氧树脂的保质期，过期的可不能用呀！17. 哇，在涂抹环氧树脂的时候，要小心别弄到其他地方，弄脏了可不好清理呢！18. 哎呀呀，修补完成后，要检查一下修补的效果，看看有没有遗漏的地方呀！19. 嘿，要是发现修补效果不理想，要及时重新处理，不能将就着用哟！20. 哇哦，记得把施工工具清理干净，方便下次使用呢！哎呀呀，只要注意了这些事项，用环氧树脂修补铸铁管裂缝就能达到很好的效果啦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂裂缝修补施工方案
环氧树脂是防水堵漏、裂缝修补施工的主要材料，具有硬化剂活性水素附加结合而成的高分子合物，具有硬化剂海参性水素附加结合而形成的高分子化合物。
环氧树脂品种很多，可分为缩水甘油醚类、缩水甘油酯类、线形脂肪族类等几大类型，在选用上要注意。
环氧树脂的结构特性赋予了其优良的产品性能，作为胶粘剂，它对各种金属、非金属以及热塑性、热固性塑料均有优良的粘结性能，并且粘结强度高，特别适合结构性粘结，此外还具有优良的物理机械性能，胶层本身的抗拉、抗压、抗冲击性能均优。
这些优点都特别适用于在恶劣环境中的建筑结构。
一、砼裂缝灌浆修补
砼裂缝无处不在，建筑物的破坏也往往从裂缝开始，裂缝的产生不但影响结构安全度，有时往往严重影响使用功能。
鉴于工程中裂缝宽度多为〜之间，主要采用化学灌浆，根据现场裂缝宽度的大小采用不同型号树脂配方及参入物，使用灌浆泵将浆液压入缝隙并使之饱满。
施工前，清洗漏水裂缝处的水污痕或结晶污垢，找准裂缝位置及裂缝大小为下道工序做准备。
二、灌浆前对缝隙进行处理
1、表面处理法：对于混凝土构件上较细（小于）的缝隙，可采用毛刷或钢丝刷
等工具清扫砼表面尘土，并清除去裂缝周围易脱落的浮皮、空鼓的抹灰等，然后用棉丝醮乙醇沿裂缝方向两侧20〜30mn处擦洗干净并保持干燥。
对于有蜂窝麻面、露筋部位用聚合物砂浆修补平整（也可
用YJ 快干型封缝胶作表面修复）
2、凿槽法：对于混凝土构件上较宽（大于〜）的裂缝，采用沿裂缝用钢钎或
风镐凿成“ V’形槽，槽宽与槽深可工具裂缝深度和有利于封缝来确定，凿完后用钢丝刷及压缩空气将混凝土碎屑粉尘清除干净。
3、钻孔法：对于混凝土构件上大于的深裂缝，可走裂缝上进行钻孔，大
于走向不规则的裂缝。
除骑缝钻孔外，需加钻斜孔，扩大灌浆通路，钻孔深度应穿越缝隙，孔与孔的距离视缝宽而定（200 - 700 ），通常裂缝越宽，注入的止漏剂就可压送得更远。
因此，孔与孔之间的距离可以拉长些。
用于贯穿裂缝的修补方式与小裂缝相同，但需要用止水栓堵塞，以防止大量止漏剂从裂缝中流失。
三、灌浆嘴（盒、泵）设置
1、采用表面处理的裂缝，可用灌浆盒或灌浆嘴，凿“V”形槽的裂缝宜
用灌浆嘴，钻孔内使用灌浆泵。
2、在裂缝交叉处、较宽处、端部以及裂缝贯穿处，当缝隙小于1mm寸埋
设的灌浆泵间距为350〜500mm当缝隙大于Imn fl寸，为500〜1000mm 3、埋设时，先在灌浆嘴（盒、泵）的底盘上抹一层厚约1mm的环氧胶泥将
灌浆的进浆口骑缝粘贴在预定位置上。
4、封缝采用环氧树脂胶泥，先在裂缝两侧（宽20〜30mm涂一层环氧树脂基
夜，后抹一层厚1mm左右、宽20〜30mm的环氧树脂胶泥。
抹胶泥时应防止产生小孔和气泡，要挂平整，保证封闭可靠。
5、裂缝封闭厚应进行压气试漏，检查密闭效果。
试漏需待封缝胶泥有一定强
度时进行。
试漏前沿裂缝涂衣层肥皂水，从灌浆口通入压缩空气，凡漏气处，应予以修补密封至不漏为止。
四、浆液配制及灌浆
1、浆液配置应按照材料的使用配制方法进行。
浆液一次配备数量，需以浆液的
凝固时间及进浆速度来确定。
2、灌浆根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆，在一条裂缝上灌
浆可由一端到另一端。
3、灌浆时压力应逐渐升高，防止骤然加压，达到规定压力后，保持压力稳定，
以满足灌浆要求，待下一个排气孔出浆时立即停止对灌浆泵的压力。
4、待缝内浆液达到初凝而不外流时，可拆下灌浆嘴，再用环氧树脂胶泥的灌浆
液把灌浆嘴处抹平封口。
5、灌浆结束后，应检查补强效果和质量，发现缺陷应及时补救，确保工程质
量。
五、注意事项
1、从整个施工过程看，封缝工序是极为关键的步骤，务必确保质量。
封缝和粘
底座是一项细致的工作，稍有不慎，哪怕只有针眼大的小孔没有封严，导致漏浆现象，则灌浆工作无法顺利进行。
要及时封堵漏浆部位，在树脂尚未初凝前继续完成灌浆工作。
2、大多数裂缝的进浆量超过理论量的5〜10倍以上，主要是砼内部不实所
致，异常情况应查明原因后处理。
如楼板灌缝时，未拆除楼面下的疏松焦渣垫层，导致吃胶量很大，后来把结构板面露出封闭，再进行灌浆。
3、每条裂缝必须留设排气孔或出浆口，否则无法灌实。
4、对于宽度均匀的裂缝采用同一种型号的灌浆树脂即可完成，但许多裂缝呈中间宽两头细的状态，在宽度差距较大时，应将不同型号的树脂配合起来使用，以使不同缺陷的部位都得以饱满合理的充填。
