水性聚氨酯的一个配方
粘接性好的水性PU胶粘剂制作方法

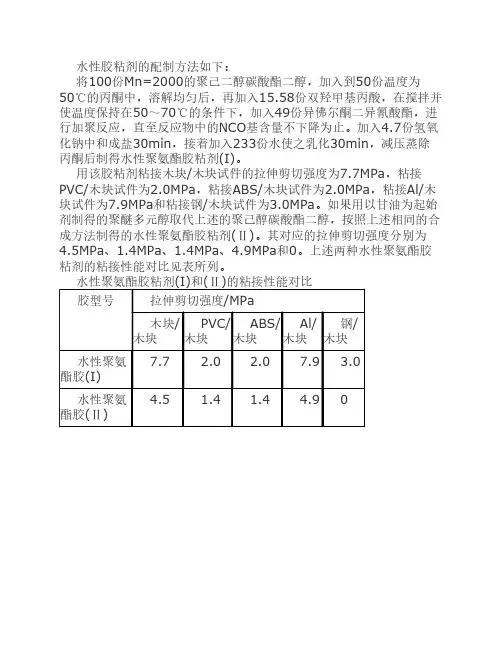

水性胶粘剂的配制方法如下：
将100份Mn=2000的聚己二醇碳酸酯二醇，加入到50份温度为50℃的丙酮中，溶解均匀后，再加入15.58份双羟甲基丙酸，在搅拌并使温度保持在50～70℃的条件下，加入49份异佛尔酮二异氰酸酯，进行加聚反应，直至反应物中的NCO基含量不下降为止。
加入4.7份氢氧化钠中和成盐30min，接着加入233份水使之乳化30min，减压蒸除丙酮后制得水性聚氨酯胶粘剂(I)。
用该胶粘剂粘接木块/木块试件的拉伸剪切强度为7.7MPa，粘接PVC/木块试件为2.0MPa，粘接ABS/木块试件为2.0MPa，粘接Al/木块试件为7.9MPa和粘接钢/木块试件为3.0MPa。
如果用以甘油为起始剂制得的聚醚多元醇取代上述的聚己醇碳酸酯二醇，按照上述相同的合成方法制得的水性聚氨酯胶粘剂(Ⅱ)。
其对应的拉伸剪切强度分别为4.5MPa、1.4MPa、1.4MPa、4.9MPa和0。
上述两种水性聚氨酯胶粘剂的粘接性能对比见表所列。
常用水性聚氨酯涂料配方

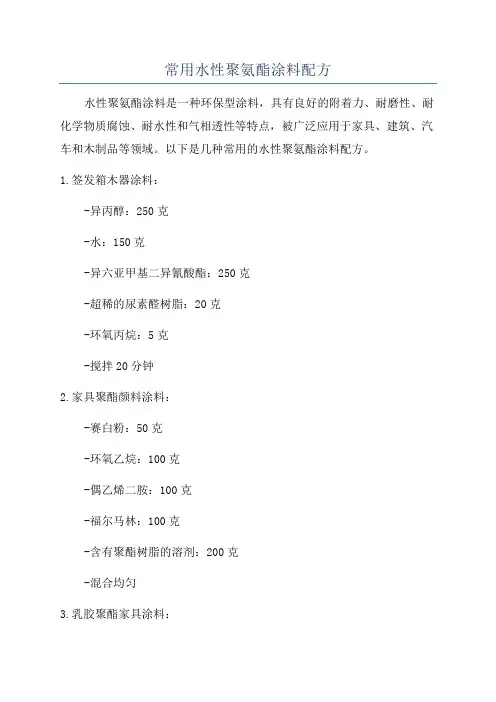

常用水性聚氨酯涂料配方
水性聚氨酯涂料是一种环保型涂料，具有良好的附着力、耐磨性、耐化学物质腐蚀、耐水性和气相透性等特点，被广泛应用于家具、建筑、汽车和木制品等领域。
以下是几种常用的水性聚氨酯涂料配方。
1.签发箱木器涂料：
-异丙醇：250克
-水：150克
-异六亚甲基二异氰酸酯：250克
-超稀的尿素醛树脂：20克
-环氧丙烷：5克
-搅拌20分钟
2.家具聚酯颜料涂料：
-赛白粉：50克
-环氧乙烷：100克
-偶乙烯二胺：100克
-福尔马林：100克
-含有聚酯树脂的溶剂：200克
-混合均匀
3.乳胶聚酯家具涂料：
-乳胶乳：150克
-聚酯树脂：70克
-聚醚：30克
-偶乙烯二胺：10克
-油漆稠化剂：10克
-搅拌均匀
4.汽车防腐聚酯漆配方：
-聚丙烯酸：400克
-聚醋酸乙烯酯单体：300克
-溶剂：50克
-铝粉：300克
-适量的颜料
-混合均匀后添加固化剂
5.木器底漆：
-乳胶乳：400克
-聚酯树脂：200克
-环氧底漆：100克
-偶乙烯二胺：10克
-钛白粉：150克
-油漆稠化剂：10克
-混合均匀
以上是几种常用的水性聚氨酯涂料配方，每种涂料的成分比例和配方可以根据具体需求进行微调。
值得注意的是，使用涂料时需严格按照产品说明书操作，确保操作安全和涂层质量。
水性聚氨酯涂料的配方
水性聚氨酯涂料的配方
引言
水性聚氨酯涂料具有环保、耐候性好、施工方便等优点，因此在建筑、汽车、家具等领域得到广泛应用。
本文将介绍一种常见的水性聚氨酯涂料的配方，以供参考。
配方材料
以下是制作水性聚氨酯涂料所需的主要材料：
1. 聚氨酯树脂：负责提供涂料的强度和耐候性，可根据需要选择不同牌号和型号的聚氨酯树脂。
2. 溶剂：用于调节涂料的粘度和干燥速度，常见的溶剂有水、醇类和酮类。
3. 交联剂：用于促进聚氨酯树脂的固化和硬化，提高涂料的耐磨性和耐化学品性能。
4. 填料：可根据需要添加适量的填料，如硅酸盐和纳米颗粒，用于改善涂料的性能和增加涂层的厚度。
5. 助剂：用于改善涂料的流动性、抗沉降性和分散性，例如分散剂、稳定剂等。
配方步骤
以下是制作水性聚氨酯涂料的一般步骤：
1. 根据配方比例将聚氨酯树脂和溶剂混合，并充分搅拌均匀，直至溶解。
2. 将交联剂逐步加入混合物中，并搅拌均匀，以促进固化和硬化反应。
3. 根据需要，逐步加入填料，并边加入边搅拌均匀，确保填料均匀分散在涂料中。
4. 最后，添加助剂以改善涂料的流动性和稳定性，充分搅拌均匀。
总结
水性聚氨酯涂料的配方包括聚氨酯树脂、溶剂、交联剂、填料和助剂。
通过合理调配这些材料，并按照一定步骤混合搅拌，可以
制备出具有优异性能的水性聚氨酯涂料。
具体的配方比例和工艺参数应根据具体的应用场景和要求来确定。
水性聚氨酯的合成
水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。
阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。
通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。
和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。
阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。
此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。
因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。
1 阳离子水性聚氨酯的合成 1.1 合成机理合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。
一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是SN2(亲核取代反应) 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。
将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是酸碱中和。
1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。
从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。
熔融法是无溶剂制备水性聚氨酯的重要方法。
常用水性聚氨酯涂料配方

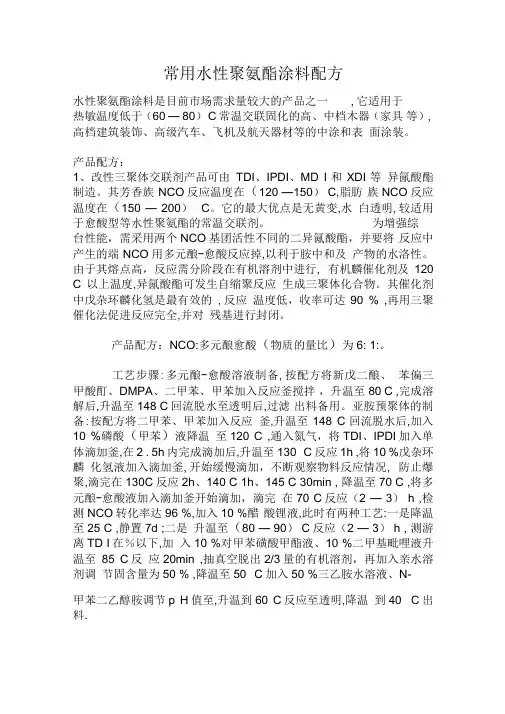

常用水性聚氨酯涂料配方水性聚氨酯涂料是目前市场需求量较大的产品之一,它适用于热敏温度低于（60 — 80） C常温交联固化的高、中档木器（家具等）,高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装。
产品配方：1、改性三聚体交联剂产品可由TDI、IPDI、MD I和XDI等异氤酸酯制造。
其芳香族NCO反应温度在（120 —150） C,脂肪族NCO反应温度在（150 — 200） °C。
它的最大优点是无黄变,水白透明,较适用于愈酸型等水性聚氨酯的常温交联剂。
为增强综台性能，需采用两个NCO基团活性不同的二异氤酸酯，并要将反应中产生的端NCO用多元酿-愈酸反应掉,以利于胺中和及产物的水洛性。
由于其熔点高，反应需分阶段在有机溶剂中进行, 有机麟催化剂及120 C以上温度,异氤酸酯可发生自缩聚反应生成三聚体化合物。
其催化剂中戊杂环麟化氢是最有效的 ,反应温度低，收率可达90 % ,再用三聚催化法促进反应完全,并对残基进行封闭。
产品配方：NCO:多元酿愈酸（物质的量比）为6: 1:。
工艺步骤:多元酿-愈酸溶液制备,按配方将新戊二酿、苯偏三甲酸酊、DMPA、二甲苯、甲苯加入反应釜搅拌，升温至80 C ,完成溶解后,升温至148 C回流脱水至透明后,过滤出料备用。
亚胺预聚体的制备:按配方将二甲苯、甲苯加入反应釜,升温至148 C回流脱水后,加入10 %磷酸（甲苯）液降温至120 C ,通入氮气，将TDI、IPDI加入单体滴加釜,在2 . 5h内完成滴加后,升温至130 °C反应1h ,将10 %戊杂环麟化氢液加入滴加釜,开始缓慢滴加，不断观察物料反应情况, 防止爆聚,滴完在130C反应2h、140 C 1h、145 C 30min , 降温至70 C ,将多元酿-愈酸液加入滴加釜开始滴加，滴完在70 C反应（2 — 3） h ,检测NCO转化率达96 %,加入10 %醋酸锂液,此时有两种工艺:一是降温至25 C ,静置7d ;二是升温至（80 — 90） C反应（2 — 3） h , 测游离TD I在％以下,加入10 %对甲苯磺酸甲酯液、10 %二甲基毗哩液升温至85 C反应20min ,抽真空脱出2/3量的有机溶剂，再加入亲水溶剂调节固含量为50 % ,降温至50 °C加入50 %三乙胺水溶液、N-甲苯二乙醇胺调节p H值至,升温到60 C反应至透明,降温到40 °C出料.2、改性HDI缩二脉交联剂产品配方：NCO H2O = 3: , NCQ OH =6: 1,理论NCO 含量=% ,采用分阶段聚合反应、中和法。
水性聚氨酯胶粘剂的生产工艺流程

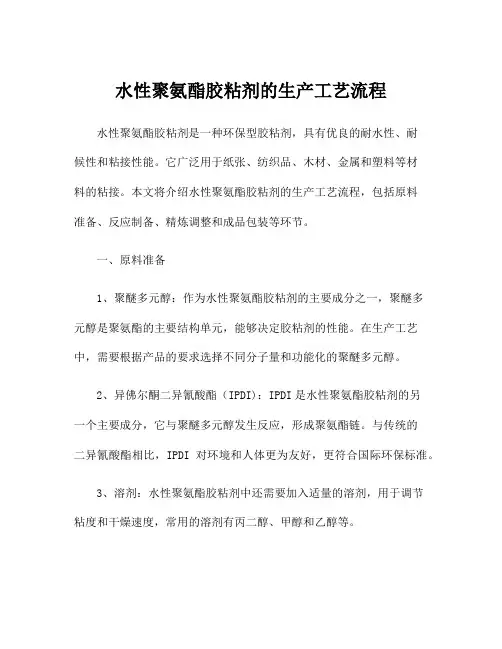

水性聚氨酯胶粘剂的生产工艺流程水性聚氨酯胶粘剂是一种环保型胶粘剂，具有优良的耐水性、耐候性和粘接性能。
它广泛用于纸张、纺织品、木材、金属和塑料等材料的粘接。
本文将介绍水性聚氨酯胶粘剂的生产工艺流程，包括原料准备、反应制备、精炼调整和成品包装等环节。
一、原料准备1、聚醚多元醇：作为水性聚氨酯胶粘剂的主要成分之一，聚醚多元醇是聚氨酯的主要结构单元，能够决定胶粘剂的性能。
在生产工艺中，需要根据产品的要求选择不同分子量和功能化的聚醚多元醇。
2、异佛尔酮二异氰酸酯（IPDI)：IPDI是水性聚氨酯胶粘剂的另一个主要成分，它与聚醚多元醇发生反应，形成聚氨酯链。
与传统的二异氰酸酯相比，IPDI对环境和人体更为友好，更符合国际环保标准。
3、溶剂：水性聚氨酯胶粘剂中还需要加入适量的溶剂，用于调节粘度和干燥速度，常用的溶剂有丙二醇、甲醇和乙醇等。
4、助剂：在生产过程中，还需要加入氧化剂、催化剂、稳定剂和颜料等辅助原料，用于调节胶粘剂的性能和外观。
二、反应制备1、预聚合：将聚醚多元醇、IPDI和溶剂等原料按一定比例加入反应釜中，通过控制温度和搅拌时间，使其发生预聚合反应，形成预聚物。
2、添加助剂：在预聚合的基础上，加入氧化剂、催化剂和稳定剂等助剂，用于控制聚合反应的速度和产物的稳定性。
3、聚合反应：通过调节温度、压力和搅拌速度等工艺条件，使预聚物与助剂充分反应，形成具有一定粘度和分子量的聚氨酯树脂。
三、精炼调整1、溶剂回收：在聚合反应结束后，需要对胶粘剂进行溶剂回收，将未反应的溶剂回收利用，降低生产成本，提高资源利用效率。
2、粘度调节：根据产品的要求，可以通过加入适量的溶剂或增稠剂，对胶粘剂的粘度进行调节，确保其适合施工和使用。
3、性能测试：对精炼后的胶粘剂进行粘度、粘接强度、耐水性和耐候性等性能测试，确保产品符合相关标准和客户的需求。
四、成品包装1、过滤灌装：精炼调整后的胶粘剂需要进行过滤，去除其中的杂质和颗粒，以保证产品的质量和稳定性。
常用水性聚氨酯涂料配方
常用水性聚氨酯涂料配方Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998常用水性聚氨酯涂料配方水性聚氨酯涂料是目前市场需求量较大的产品之一, 它适用于热敏温度低于(60 — 80) ℃常温交联固化的高、中档木器(家具等), 高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装。
产品配方：１、改性三聚体交联剂产品可由TDI 、IPDI 、MD I 和XDI 等异氰酸酯制造。
其芳香族NCO 反应温度在(120—150) ℃，脂肪族NCO 反应温度在(150—200) ℃。
它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。
为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。
由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。
其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。
产品配方：NCO ：多元醇羧酸( 物质的量比) 为6：1：。
工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃ , 完成溶解后, 升温至148 ℃回流脱水至透明后, 过滤出料备用。
亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃回流脱水后, 加入10 % 磷酸( 甲苯) 液降温至120 ℃ , 通入氮气, 将TD I 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃反应2h 、140 ℃ 1h 、145 ℃ 30min , 降温至70 ℃ , 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃ , 静置7d ; 二是升温至(80—90) ℃反应(2—3) h , 测游离TD I 在% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至 , 升温到60 ℃反应至透明, 降温到40 ℃出料.２、改性HDI 缩二脲交联剂产品配方：NCO：H2O = 3：， NCO：OH =6：1, 理论NCO 含量= % , 采用分阶段聚合反应、中和法。
水性聚氨酯木器底漆的一种新配方
五 邑大 学学 报 （自然 科 学 版 ）
Ｊ ＯＵＲＮＡＬ ＯＦ 、 ＵＹｌ ＵＮＷ Ｅ Ｉ ＲＳ ＴＹ （ ｔｒｌ ｃｅ ｃ Ｅｄｔ ｎ Ｎａｕ ａ Ｓ ｉｎ ｅ ｉｏ ） ｉ
Ｖｌ ．２ Ｎｏ １ ０ ２ １ ． Ｆ ｂ ｅ ． ２０ ０８
，
１ ０ ａ ｈ ｔｉ ｇａ ｅ ｔ Ｌｅ ｅ ｉ ２ ｓｔ ｅｒ ｅ ｌｇ ｃ ｌａ ｅ ｎ Ｘ’ ００ ｓｔ ｅ ｔ ｉｋ ｎ ｎ ｇ ｎ ｓｔ ｅｗｅ ｔｎ ｇ ｎ ， ｖ ｌｎｇ６ ０ ａ ｈ ｈ ｏ ｏ ｉａ ｇ ｎｔ ｄ ＤＳ ２ ０ ａ ｈ ｈ ｃ ｅ ｉ ｇａ ｅ ｔ ４ ａ Ｉ ｃ ｏ ｄ ｎ ｅｗｉｈ ｎ ｔｏ ａ ｔｎｄ ｒ ｓ ｈ ａ ａ ｉｉｉｓｏ ｈ ｒｍｉ ｆｗａｅ ｂ ｒ ｅ ｗｏ ｄ ｃ ａ ｉｇ ａ ｄ ｎ ａ ｃ ｒ ａ ｃ ｔ ａｉ ｎ ｌｓａ ａ ｄ ，ｔ ｅｃ ｐ ｂ ｌｔｅ ｆｔ ｅ ｐ ｉ ｎｇｏ ｔ ｒ ｏ ｎ ｏ ｏ ｔｎ ｎ ｃ ａ ｉ ｇ ｉｌ ｏ ｔｎ ｆ ｍ ｗｅ ｅ ｅ ｔ ｄ ｎｄ ｏ ｔａ ｔｄ ｒ ｔ ｓｅ ａ ｃ ｎ ｒｓ ｅ ｂｙ ｈ ｏ ｈ ｇ ｎ ｌ ｘ ｅ ｉ ｅ ｔ Ｗ ｅ ｂ ａｎ ｄ ｂ ｔｅ ｔ ｅ ｒ ｏ ｏ ａ ｅ ｐ ｒｍ ｎ ． ｔ ｏ ｔｉ ｅ ａ ｅｔ ｒ ｆ ｒ ｕａ ｉｎ ｆ ｒ ｔ ｅ ｐ ｉ ｎ ｆ ｗａｅ ｂ ｒ ｅ ｗｏ ｄ ｃ ａ ｉ ｇ ｏ ｍ ｌｔｏ ｏ ｈ ｒｍｉ ｇ ｏ ｔ ｒ ｏ ｎ ｏ ｏ ｔｎ ，Ｔｈ ｘ ｍｉ ａ ｉｎ ｒ ｐ ｒ ｎｄ ｃ ｔｄ ｔ ａ ｈ ｅ ｅ ａ ｎ ｔｏ ｅ ｏ ｉ ｉａ ｅ ｈ ｔｔ ｅ ｔ
ｏ ｔ ｉ ｅｔ ｒ ｐ ｒｏ ｍａ ｃ ａ ｅ ｐ ｉ ｔ ｏ ｔ ｒｐ ｌ ｕ ｅ ｈ ｎ ｏ ａ ｑ ｅ ，ｅ ｐｅ ｍｅ ｔ ｏ ｅ ｔ ｂ ａ ｎ ｂ ｔｅ — ｅ ｆ ｒ ｎ ｅ ｂ ｓ ａｎ ｆｗａ ｅ ｏ ｙ ｒ ｔ ａ ｅ ｗｏ ｄ ｌｃ ｕ ｒ ｘ ｒ ｉ ｎｓ ｗｅ ｄ ｎ ｏ ｒ ｓ ａ ｃ ｎ ｌ ｔｘ ｓａ ｄ ｓ ｌｃ ｈｅｓ ｉａ ｌ ａｅ ｒｔ ｅ ｐ ｉ ｎ ｆｗａｅ ｂ ｒ ｅ ｗｏ ｄ ｃ ａ ｉ ｇ ｅ ｅ ｒ ｈ ｉ ａ ｅ ｅ ｎ ｅ ｅ ｔｔ ｕｔ ｂ ｅ ｌｔ ｘ ｆ ｈ ｒｍｉ ｇ ｏ ｔ ｒ ｏ ｎ ｏ ｏ ｔｎ ．Ｗ ｅ ｔｏ ｏ ｏ ｋ ｌｔｘ Ｎａｕ ｅ １ａ ｏ ｎ ａ ｉ ｎ ａ ｅ ｔ ｒ －８ ｓｆ ｕ ｄ ｔｏ ，Ｄｅ ｙ ｒ ｎ １ ９３ ａ ｏ ｍＳ ａ ￣ ４ ａ ｈ ｅ ａ ｒａ ｅ ｔ Ｈｙ ｒ ｐ ｌ ｔ ｈ ｄ ａ ２ ｎｄ Ｆ ａ ｔｒＡ３ ｓｔ ｅ ｄ ｆ ｍｅ ｇ ｎ ｏ ｄ ｏ ａａ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性聚氨酯的一个配方
环氧树脂工业级国产NMPAN- 甲基-2-吡咯烷酮分析纯国产Acetone丙酮分析纯国产DEG一缩二乙二醇分析纯国产去离子水自制实验装置反应装置：三口烧瓶、回流冷凝管、滴液漏斗、温度计搅拌装置：单相串联电动搅拌机搅拌桨，自制高速分散机，进口加热装置：电炉、触点温度计、加热锅检测仪器NDJ-1 型旋转黏度仪，国产Nicolet MAGNA-IR550 型红外光谱仪，进口MINITEST 测厚仪，德国XLL-100A 型拉力试验机，国产AG-I 电子万能实验机，进口涂膜附着力测定仪，QF2-Ⅱ，天津实验机厂涂膜柔韧性测定器，QTX-1, 天津实验机厂涂膜冲击试验器，
R1J3-3K1，天津材料试验厂涂膜杯突试验器，QBU-60，日本偏光显微镜，OLYMPUS BX51，进口表面张力测定仪，dataphsics DCAT21，进口实验原理水性聚氨酯的制备一般包含两个主要步骤：（1）由低聚物多元醇与异氰酸酯类化合物，形成高分子量的聚氨酯或中高分子量的聚氨酯预聚体；（2）在剪切力作用下于水中分散。
利用二羟甲基丙酸对预聚物进行亲水改性，在聚氨酯分子链上引入离子基团，使其实现自乳化，得到贮存稳定、性能良好的水性聚氨酯。
水性聚氨酯的合成概述将甲苯二异氰酸酯装入配有温度计、搅拌器1L 的三口烧瓶中，向烧瓶中滴加聚醚多元醇和二羟甲基丙酸，于70-80℃左右反应约3 小时，反应过程中可用丙酮调节体系的黏度。
最后用正二丁胺法滴定异氰酸根的浓
度。
所得的亲水改性聚氨酯预聚体用一缩二乙二醇扩链约1-2 小时，最后降温至室温，用溶有三乙胺的去离子水在高速分散机上乳化，可得到淡黄色、半透明的水性聚氨酯分散体。
