物料提升机(龙门架)安装施工方案

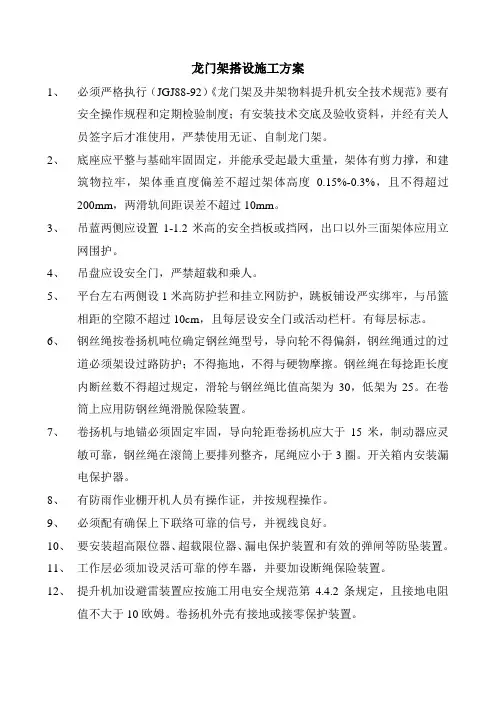

龙门架搭设施工方案
龙门架搭设施工方案1、必须严格执行（JGJ88-92）《龙门架及井架物料提升机安全技术规范》要有安全操作规程和定期检验制度；有安装技术交底及验收资料，并经有关人员签字后才准使用，严禁使用无证、自制龙门架。
2、底座应平整与基础牢固固定，并能承受起最大重量，架体有剪力撑，和建筑物拉牢，架体垂直度偏差不超过架体高度0.15%-0.3%，且不得超过200mm，两滑轨间距误差不超过10mm。
3、吊蓝两侧应设置1-1.2米高的安全挡板或挡网，出口以外三面架体应用立网围护。
4、吊盘应设安全门，严禁超载和乘人。
5、平台左右两侧设1米高防护拦和挂立网防护，跳板铺设严实绑牢，与吊篮相距的空隙不超过10cm，且每层设安全门或活动栏杆。
有每层标志。
6、钢丝绳按卷扬机吨位确定钢丝绳型号，导向轮不得偏斜，钢丝绳通过的过道必须架设过路防护；不得拖地，不得与硬物摩擦。
钢丝绳在每捻距长度内断丝数不得超过规定，滑轮与钢丝绳比值高架为30，低架为25。
在卷筒上应用防钢丝绳滑脱保险装置。
7、卷扬机与地锚必须固定牢固，导向轮距卷扬机应大于15米，制动器应灵敏可靠，钢丝绳在滚筒上要排列整齐，尾绳应小于3圈。
开关箱内安装漏电保护器。
8、有防雨作业棚开机人员有操作证，并按规程操作。
9、必须配有确保上下联络可靠的信号，并视线良好。
10、要安装超高限位器、超载限位器、漏电保护装置和有效的弹闸等防坠装置。
11、工作层必须加设灵活可靠的停车器，并要加设断绳保险装置。
12、提升机加设避雷装置应按施工用电安全规范第4.4.2条规定，且接地电阻值不大于10欧姆。
卷扬机外壳有接地或接零保护装置。
安阳市第三人民医院住宅楼龙门架搭设施工方案编制人审批人安阳市豫北建筑安装公司。

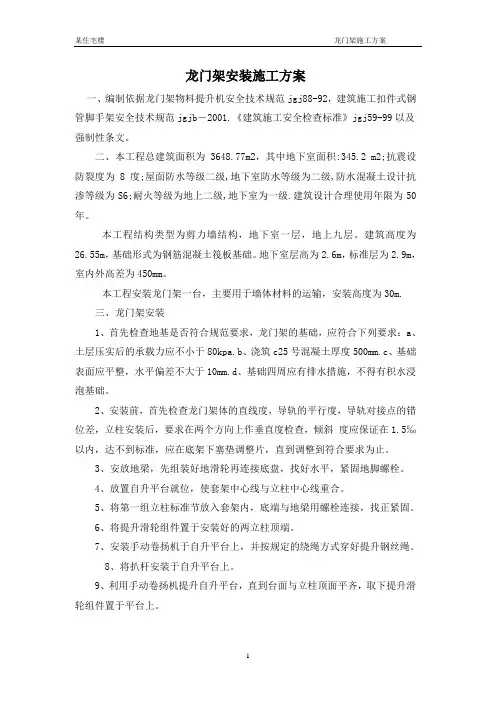

龙门架安装施工方案
龙门架安装施工方案一、编制依据龙门架物料提升机安全技术规范jgj88-92，建筑施工扣件式钢管脚手架安全技术规范jgjb－2001.《建筑施工安全检查标准》jgj59-99以及强制性条文。
二、本工程总建筑面积为3648.77m2，其中地下室面积:345.2 m2;抗震设防裂度为8度;屋面防水等级二级,地下室防水等级为二级,防水混凝土设计抗渗等级为S6;耐火等级为地上二级,地下室为一级.建筑设计合理使用年限为50年。
本工程结构类型为剪力墙结构，地下室一层，地上九层。
建筑高度为26.55m，基础形式为钢筋混凝土筏板基础。
地下室层高为2.6m，标准层为2.9m，室内外高差为450mm。
本工程安装龙门架一台，主要用于墙体材料的运输，安装高度为30m.三、龙门架安装1、首先检查地基是否符合规范要求，龙门架的基础，应符合下列要求：a、土层压实后的承载力应不小于80kpa.b、浇筑c25号混凝土厚度500mm.c、基础表面应平整，水平偏差不大于10mm.d、基础四周应有排水措施，不得有积水浸泡基础。
2、安装前，首先检查龙门架体的直线度，导轨的平行度，导轨对接点的错位差，立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证在1.5‰以内，达不到标准，应在底架下塞垫调整片，直到调整到符合要求为止。
3、安放地梁，先组装好地滑轮再连接底盘，找好水平，紧固地脚螺栓。
4、放置自升平台就位，使套架中心线与立柱中心线重合。
5、将第一组立柱标准节放入套架内，底端与地梁用螺栓连接，找正紧固。
6、将提升滑轮组件置于安装好的两立柱顶端。
7、安装手动卷扬机于自升平台上，并按规定的绕绳方式穿好提升钢丝绳。
8、将扒杆安装于自升平台上。
9、利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。
10、利用扒杆安装好第二组标准节，并将提升滑轮组件置于第二组标准节顶部。
11、重复步骤9提升平台至立柱顶面。
12、安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。
物料提升机安装拆除安全施工方案(
物料提升机安装拆除安全施工方案
概述
物料提升机是工业生产中常用的设备，用于垂直提升各种物料。
在安装和拆除物料提升机时，必须严格遵守相关安全规定，以确保施工人员和设备的安全。
本文将就物料提升机安装拆除的安全施工方案进行详细阐述。
安装前准备
在开始安装物料提升机之前，施工人员需要进行以下准备工作： - 确保所有安全设备完好无损，如安全带、安全帽等； - 检查物料提升机各部件是否完整，有无损坏； - 确保施工人员已接受相关安全培训，并了解施工过程中可能出现的风险。
安装步骤
1.清理安装现场，确保周围没有障碍物；
2.将物料提升机各部件安装到位，确保紧固螺栓已牢固拧紧；
3.检查电气连接是否正确，确保电源已断开，避免触电风险；
4.调试物料提升机，确保其运行正常。
拆除程序
1.断开电源，并清空提升机内的物料；
2.卸下物料提升机各部件，注意避免受伤；
3.将各部件整理妥善，存放在指定位置，防止丢失或损坏。
安全注意事项
•施工人员在操作物料提升机时必须穿戴好安全防护装备；
•禁止超载使用物料提升机，避免设备损坏；
•施工现场必须保持清洁，防止发生事故。
总结
物料提升机的安装拆除过程中，安全第一，必须严格执行安全施工方案，确保施工人员和设备的安全。
只有做好安全措施，才能避免意外发生，保障施工工作的顺利进行。
以上是关于物料提升机安装拆除的安全施工方案，希望对相关人员在实际操作中有所帮助。

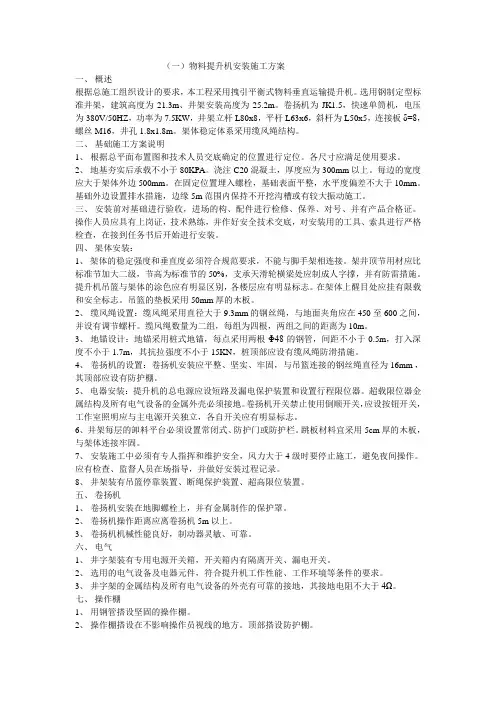

物料提升机安装施工方案
（一）物料提升机安装施工方案一、概述根据总施工组织设计的要求，本工程采用拽引平衡式物料垂直运输提升机。
选用钢制定型标准井架，建筑高度为21.3m、井架安装高度为25.2m。
卷扬机为JK1.5，快速单筒机，电压为380V/50HZ，功率为7.5KW，井架立杆L80x8，平杆L63x6，斜杆为L50x5，连接板δ=8，螺丝M16，井孔1.8x1.8m。
架体稳定体系采用缆风绳结构。
二、基础施工方案说明1、根据总平面布置图和技术人员交底确定的位置进行定位。
各尺寸应满足使用要求。
2、地基夯实后承载不小于80KPA。
浇注C20混凝土，厚度应为300mm以上。
每边的宽度应大于架体外边500mm。
在固定位置埋入螺栓，基础表面平整，水平度偏差不大于10mm。
基础外边设置排水措施，边缘5m范围内保持不开挖沟槽或有较大振动施工。
三、安装前对基础进行验收，进场的构、配件进行检修、保养、对号、并有产品合格证。
操作人员应具有上岗证，技术熟练，并作好安全技术交底，对安装用的工具、索具进行严格检查，在接到任务书后开始进行安装。
四、架体安装：1、架体的稳定强度和垂直度必须符合规范要求，不能与脚手架相连接。
架井顶节用材应比标准节加大二级，节高为标准节的50%，支承天滑轮横梁处应制成人字撑，并有防雷措施。
提升机吊篮与架体的涂色应有明显区别，各楼层应有明显标志。
在架体上醒目处应挂有限载和安全标志。
吊篮的垫板采用50mm厚的木板。
2、缆风绳设置：缆风绳采用直径大于9.3mm的钢丝绳，与地面夹角应在450至600之间，并设有调节螺杆。
缆风绳数量为二组，每组为四根，两组之间的距离为10m。
3、地锚设计：地锚采用桩式地锚，每点采用两根Φ48的钢管，间距不小于0.5m，打入深度不小于1.7m，其抗拉强度不小于15KN，桩顶部应设有缆风绳防滑措施。
4、卷扬机的设置：卷扬机安装应平整、坚实、牢固，与吊篮连接的钢丝绳直径为16mm ，其顶部应设有防护棚。
物料提升机(龙门架、井字架)安装施工方案
物料提升机(龙门架、井字架)安装施工方案1. 引言物料提升机是工业生产过程中常用的设备之一，其安装施工工作对设备的正常运行和生产效率具有至关重要的影响。
本文将围绕物料提升机的龙门架和井字架两种安装形式，提出安装施工方案。
2. 龙门架安装2.1 施工准备在进行龙门架安装之前，需要充分做好施工准备工作。
首先，要清理现场，确保安装区域平整，无障碍物。
其次，针对安装龙门架的具体图纸和工艺要求，准备所需的吊装设备、工具和材料。
2.2 安装步骤1.根据龙门架的设计图纸，确定安装位置，标注基点；2.搭设起重设备，将龙门架各部分分段吊装到指定位置；3.进行龙门架各部分的连接和固定，确保结构稳固；4.调整龙门架水平度和垂直度，进行必要的校正；5.进行最终的检查和验收，确保龙门架安装符合设计要求。
3. 井字架安装3.1 施工准备井字架作为另一种常见的物料提升机安装形式，其安装施工也需要提前做好充分准备工作。
清理现场、准备吊装设备和工具是井字架安装的基础环节。
3.2 安装步骤1.确定井字架的安装位置和基准点；2.将井字架的各个部件按照设计要求分段吊装到指定位置；3.连接和固定井字架各部件，确保结构牢固；4.调整井字架的水平度和垂直度，进行必要的调整；5.完成井字架的最终验收，确保安装质量满足要求。
4. 安全注意事项在物料提升机的龙门架和井字架安装过程中，施工人员需严格遵守安全操作规程，穿戴好安全防护装备，避免发生意外伤害。
另外，对提升机设备进行周期性检查和维护也是确保设备长期运行的重要措施。
5. 结语在物料提升机的龙门架和井字架安装施工中，严格按照设计要求和施工规范进行操作，能够保证设备安装质量和稳定性，最终实现设备的正常运行。
希望本文提出的安装施工方案能够对相关工程施工提供一定的参考和帮助。
龙门井架专项施工方案
一、编制依据1. 《龙门架及井架物料提升机安全技术规范》（JGJ88-xxxx）2. 《建筑施工安全检查标准》（JGJ59-xxxx）3. 《建筑施工扣件式钢管脚手架安全技术规范》（JGJ2011）4. 《建筑机械使用安全技术规程》5. 相关强制性条文及地方性法规二、工程概况1. 工程地点：[具体工程地点]2. 建设单位：[具体建设单位]3. 施工单位：[具体施工单位]4. 设计单位：[具体设计单位]5. 监理单位：[具体监理单位]6. 工程规模：[具体工程规模，如建筑面积、建筑高度等]7. 施工内容：龙门架安装及使用三、施工准备1. 人员准备：组织施工队伍，明确各工种人员职责，进行安全技术交底。
2. 材料准备：检查龙门架、基础材料、连接件、安全防护设施等是否符合规范要求。
3. 设备准备：检查施工机械、检测设备等是否完好，并做好维护保养。
4. 现场准备：清理施工现场，确保施工环境安全。
四、施工工艺1. 基础施工：- 根据设计图纸，确定基础位置和尺寸。
- 对地基进行平整、压实，确保承载力满足要求。
- 按照规范要求，浇筑基础混凝土，并做好养护工作。
2. 龙门架安装：- 安装前，对龙门架进行检查，确保其完好无损。
- 按照规范要求，将龙门架安装于基础上，并进行调整和固定。
- 检查龙门架的垂直度、水平度等，确保其符合要求。
3. 导轨安装：- 按照设计要求，安装导轨，确保其平整、牢固。
- 检查导轨的平行度、对接点的错位差等，确保其符合要求。
4. 安全防护设施：- 安装安全防护栏杆、踢脚板等，确保施工人员安全。
- 设置警示标志，提醒施工人员注意安全。
五、施工质量控制1. 材料质量：严格按照规范要求，选用合格的材料。
2. 施工质量：严格执行施工工艺，确保施工质量。
3. 安全检查：定期进行安全检查，发现问题及时整改。
六、安全措施1. 施工人员：加强安全教育培训，提高安全意识。
2. 施工机械：做好施工机械的维护保养，确保其安全运行。
物料提升机专项施工方案
一、工程概况本工程为综合楼，位于华光路西首，恒兴花园院内，总建筑面积5800平方米，建筑占地面积1100平方米。
工程主要由营业房、办公楼两部分组成，一、二层为营业房，三、四层为办公用房，局部六层为水箱间，总高度25.8米。
根据工程状况和施工现场布置，本工程设置两台WSS8OB外吊笼物料提升机。
二、施工方案1. 施工准备（1）材料准备：WSS8OB外吊笼物料提升机、C20混凝土、钢筋、钢花梁、14号铅丝、6钢筋、地脚螺栓、手动卷扬机、扒杆、提升钢丝绳等。
（2）人员准备：安装施工队伍、操作人员、验收人员等。
（3）设备准备：塔吊、汽车吊、电动葫芦等。
2. 施工步骤（1）基础施工1）土层压实后的承载力应不小于80Kpa。
2）浇注C20混凝土厚度300mm。
3）基础表面应平整，水平偏差不大于10mm。
4）基础应有排水措施，不得有积水浸泡基础。
（2）龙门架体安装1）检查龙门架体的垂直度、导轨的平行度、导轨时接点的措位差。
2）立柱安装后，要求在两个方向上作垂直度检查，倾斜度应保证1以内。
3）达不到标准时，应在底架下塞垫调整片，直到调整符合要求为止。
（3）提升机架体安装1）安装地梁，先组装好地滑轮再连接底盘，找好水平，坚固地脚螺栓。
2）放置自开平台就位，使套架中心线与立柱中心线重合。
3）将第一组立柱标准节放入套架内，底端与地菜用螺栓连接找正紧固。
4）将提升滑轮组置于安装好的两立柱顶端。
5）安装手动卷扬机于自井平台上，并按规定的绕绳方式穿好提升钢丝绳。
6）将扒杆安装于自开平台上。
7）利用手动卷扬机提升自升平台，直到台面与立柱顶面平齐，取下提升滑轮组件置于平台上。
8）利用扒杆或塔吊安装好第二组标准节，并将提升滑轮组置于第二组标准节顶部。
9）重复步骤7提升平台至立核顶面。
10）安装撑杆并紧固以上各件连接螺栓，检查安装好的标准节垂直偏差，调整到符合要求。
（4）验收1）提升机应有产品标牌，标明额定起重量、最大提升速度、最大架设高度、制造单位、产品编号及出厂日期，并附产品合格证。
物料提升机安装实施方案
物料提升机安装实施方案一、工程概况1、本工程位于XX城区的文苑路东面，文华路南面；由五洋建设集团有限公司承建，建筑面积22962m2，安装提升机1#（BLX070093）2#（BLX070080）3#（BLX070095）安装高度均为16.2m，4#（B02083）5#（B02084）6#（B0XXX48）安装高度均为18.5m，架体采纳缆风绳固定。
2、安装位置依据该工程现场施工总平面图布置，其中中心赛场3台，网球馆2台（其中1台下游泳馆共用），游泳馆1台，（详平面布置图）。
二、安装拆卸步骤（一）基础6台物料提升机位置土层属于砂石土、砂土、回填土，依据土层情况，结合运用说明书及相关标准要求，对提升机基础土层进行C20混凝土处理，使之满意要求。
基础待地下室周边上回填分层夯实后浇捣10cm厚垫层砼，并按厂家设计要求制作基础。
（二）安装步骤1、找平基础，安装底架，两根长与两根短的底节立角钢对角安装，底架成形后，用水平仪校准底架四角水平。
2、安装三节标准层杆件，再次用水平仪找平底架，各角高差不超过1mm，然后用压板固定底架。
3、将吊笼整体吊入或推动架体内，用钢管搁在底架上（若是将吊笼整体吊入架体内，现场需有8吨汽车吊协作）。
4、连续安装井架标准节至需要高度，安装顶节短立角钢，使立角钢顶处于一个平面，安装顶架，包括天梁、支撑梁、天滑轮组等。
5、安装井架入口的安全门。
6、全面拧紧一遍紧固件。
7、安装卷扬机7.1卷扬机就位在专用基础上。
卷扬机的卷筒长度中心对准井架长横杆的中心；卷扬机卷筒保持和井架平行；卷扬机机座保证水平。
7.2卷扬机固定于基础上，采纳预埋螺栓法固定，（根据厂方提供的卷扬机底座图预埋螺栓）或直接用电焊将卷扬机底盘与预埋件焊接。
8、穿绕吊笼的钢丝绳8.1将钢丝绳从卷扬机中放出，穿过滑轮，将绳头从井架外侧引上，经天梁上的滑轮引下到吊笼的滑轮再向上引回天梁的固定绳座上，用3个以上Φ11绳扣夹紧，每个绳夹之间的距离为70mm左右。
物料提升机(龙门架)安装施工方案
施工组织设计（方案）报审表表B1-3工程名称：秦皇岛北戴河新区旅游接待中心暨总部经济会所编号：物料提升机（龙门架）安装施工方案工程名称:秦皇岛市北戴河新区旅游接待中心暨总部经济会所编制人：审批人：施工单位: 秦皇岛市第三建筑工程公司日期：2012年4月22日一、施工前准备：1、安装与拆除人员配备：①总指挥1 人，负责安装与拆除整个过程的指挥及人员调配。
②技术负责人1 人，负责安装拆除过程中技术问题，编制施工方案，进行技术交底。
③架子工人3人，负责吊装、拆除，对各部件组合、解体、编号、机体和构件保存。
□4电工2人，负责整个电气系统的安装调试。
2、装置位置与高度安装位置，每栋楼设一组龙门架，安装位置依各栋具体情况布置，安装在距外墙皮约4.5米，安装高度1#—3#别墅为18米，5#别墅为14米，4-A为14米，4-B及4-C为18米。
3、安装使用工具1、架体安装与搭设——穿钢丝绳——整体试验————道路修整。
①架体安装与搭设应在基础混凝土强度达到设计要求后进行，不得过早安装搭设，防止将基础混凝土压坏。
②要划定作业区，设专人监护，监护人要认真制止非作业人员入内，并观察架体升高时垂直情况，发现有倾斜等立即报告负责人校正，待采取措施后才能继续作业。
③吊装前，检查使用绳索、地锚、塔机及站位是否符合技术交底规定，符合要求后进行架体组装，准备临时支撑后才能吊装，吊装时要统一指挥，人员要集中精力，服从指挥，动作协调，吊装就位时，底座及架体各节之间必须用地脚螺栓连接牢固，架体上下无垂直偏差，其中直偏差不大于 2.5‰。
④吊盘滑轨安装要垂直，两轨之间距离上下一致，其误差为±10mm 。
⑤天梁安装时必须与架体牢固地连接在一起，天梁轨的平面或轴心应与架体垂直，以保证天轮轴心与地面平行，防止咬绳。
⑥架体与建筑物拉结，采用刚性件拉结，架体一侧用钢管，一端伸过门柱两侧扣短管，另一端与建筑物主体拉结，其拉接方法同外脚手架与建筑工程拉接。
物料提升机安装方案
方案预案：________ 物料提升机安装方案姓名：______________________单位：______________________日期：______年_____月_____日第1 页共5 页物料提升机安装方案一、编制依据1、《建筑卷扬机安全规程》（GB13329-91）2、《龙门架及井架物料提升机安全技术规范》（JGJ88-92）3、施工升降机说明书二、工程概况及现场情况本工程为多栋4-6层框架结构单体以联廊相连，总建筑面积16942m2。
1#楼四层，总高度为15.10米，2#局部七层，建筑高度为27.10米，3#三层，建筑高度为18.4米，4#楼六层，23米。
本工程结构形式为钢筋混凝土结构，梁板柱强度等级为C30。
1#为独立基础，2#、3#、4#基础为钢筋混凝土预制桩。
三、施工升降机1、安装组成人员：现场总指挥：EEE安装拆卸负责人：EEE机具负责人：EEE安装拆卸人员：EEE、EEE、EEE卷扬机手：EEE、EEE2、提升机安装：（1）安装场地要求：1）安装场地先要平整夯实，基础承载力务求均匀可靠，禁止在松土或沉陷不均匀的基础上安装，基础承载力要求大于8t/m2。
起升高度≤20m，可直接在夯实的土地上挖预留孔安装，起升高度20m时要设置砼基础。
2）在4×4.5m立架安装场地范围，排水要畅通，不得有积水浸泡基础。
3）基础水平高度允差5mm。
4）立柱安装好后，要求在两个方向作吊线检查，倾斜度应保证小于千分之一，如不满足要求，应在底架下塞调整片，直到调整到符合要求。
5）提升机应设置高度不低于1.5m的地面防护围栏，围栏门应有机电联锁装置，使吊笼只有位于底部规定位置时围栏才能开启，且在门开启后吊笼不能启动（用户自行设计）。
（2）安装步骤：1）安装底架。
2）放置自升平台就位，使套架中心线与立柱的中心线重合。
3）将第一组立柱标准节放入套架内，下端第 2 页共 5 页与底架用螺栓连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工组织设计（方案）报审表表B1-3
工程名称：秦皇岛北戴河新区旅游接待中心暨总部经济会所编号：
物料提升机（龙门架）安装
施
工
方
案
工程名称:秦皇岛市北戴河新区旅游接待中心暨总部经济会所
编制人：
审批人：
施工单位: 秦皇岛市第三建筑工程公司
日期：2012年4月22日
一、施工前准备：
1、安装与拆除人员配备：
总指挥1 人，负责安装与拆除整个过程的指挥及人员调配。
技术负责人1 人，负责安装拆除过程中技术问题，编制施工方案，进行技术交底。
架子工人3人，负责吊装、拆除，对各部件组合、解体、编号、机体和构件保存。
□4电工2人，负责整个电气系统的安装调试。
2、装置位置与高度
安装位置，每栋楼设一组龙门架，安装位置依各栋具体情况布置，安装在距外墙皮约4.5米，安装高度1#—3#别墅为18米，5#别墅为14米，4-A为14米，4-B及4-C为18米。
3、安装使用工具
名称规格数量
大锤16磅4
卡子24
眼镜搬手17-19，22-246
钳子
3 钢丝绳
￠12 400 电工工具 1套
二、安装方案：
1、架体安装与搭设
安装步骤：基础浇筑—— ——穿钢丝绳—
—整体试验—— ——道路修整。
架体安装与搭设应在基础混凝土强度达到设计要求后进行，不得过早安
装搭设，防止将基础混凝土压坏。
要划定作业区，设专人监护，监护人要认真制止非作业人员入内，并观察架体升高时垂直情况，发现有倾斜等立即报告负责人校正，待采取措施后才能继续作业。
吊装前，检查使用绳索、地锚、塔机及站位是否符合技术交底规定，符合要求后进行架体组装，准备临时支撑后才能吊装，吊装时要统一指挥，人员要集中精力，服从指挥，动作协调，吊装就位时，底座及架体各节之间必须用地脚螺栓连接牢固，架体上下无垂直偏差，其中直偏差不大于2.5‰。
④吊盘滑轨安装要垂直，两轨之间距离上下一致，其误差为±10mm 。
⑤天梁安装时必须与架体牢固地连接在一起，天梁轨的平面或轴心应与架体垂直，以保证天轮轴心与地面平行，防止咬绳。
⑥架体与建筑物拉结，采用刚性件拉结，架体一侧用钢管，一端伸过门柱两侧扣短管，另一端与建筑物主体拉结，其拉接方法同外脚手架与建筑工程拉接。
拉接点间隔不大于9cm ，拉结点必须齐全可靠，禁止架体与脚手架连接。
2、基础、缆风绳地锚的安装要求
吊篮就位——架体安装
卷扬安装——电气安装 上 料 台
卷 扬 机
（一）基础：承载力不少于80kpa。
浇注C20砼，厚不少于300mm。
基础表示应平整，水平偏差不大于10mm。
④基础应有排水措施。
（二）缆风绳设置：
○1每组龙门架设两组缆风绳，每组四根，用￠12钢丝绳在12m处设一组，在项部设一组。
○2龙门架架体安装时先设临时缆风绳，设在正式缆风绳1-2m处，待正式缆风绳设定后再拆，其材质与要求同正式缆风绳。
○3缆风绳与地面夹角45°~60°。
○4缆风绳与天梁固定时，应系在天梁轨轴上，并用三个卡子卡牢，严禁直接将钢丝绳系在天梁槽钢上。
○5缆风绳必须单独系在各自地锚上，且卡子不少于3个，缆风绳与地锚之间采用花篮螺栓连接。
（三）地锚
○1采用卧式地锚
○2采用砼浇注钢管方法制造
○3地锚应按其受力方向进行平面布置，钢丝绳方向与地锚受力方向一致。
○4地锚浇注：用2m钢管成45°~60°角斜插入地锚坑注1.5m厚，C20混凝土。
（四）卷扬机起重系统安装
①卷扬机设置的位置：必须保证机手作业视线良好和其钢丝绳的地轮与卷扬机距离不低于15m，且稍高于地坪。
②卷扬机的固定：采用埋设满足受力要求的卧式地锚（钢筋砼），地锚与卷扬机拉结固定用钢丝绳，卷扬卷筒轴心线要与地轮轴心线平等或垂直，以免咬绳。
③卷扬机操作手柄定位螺栓必须齐全有效，以便调整定位
④卷扬机电动机作接地保护，开关箱内漏电保护器，漏电动作电流不大于30mA，漏电动作时间不大于0.1S。
3、安全防护装置安装
（一）限位保护装置：安装位置：距天梁大于3米，小于4米处或在卷扬机体上安装超高限位器。
超高限位器应经常检查、校验，保证其灵敏可靠。
（二）吊盘的停靠位置：
本工程使用龙门架系天津市宝亮建筑机械有限公司制造SMZ150型升降机，其吊盘的停靠装置，采用了开门自锁式较先进的停靠装置工艺。
（三）吊盘的防护
①吊盘两侧设定型化固定的栏档高为1.2m，且档缝小于砖厚；
②吊盘的进出料口有定型化、工具化防护门，门高度为1米，进料时开启，垂直时关闭。
（四）楼层卸料平台的防护
①卸料平台长为2m，宽1.5m。
②用脚手架杆件和脚手板搭设。
③两侧设1.2m防护栏杆，并挂立网；
④平台内侧设定型化，工具化防护门，高为1.2m。
（五）进料口的防护（搭设防护棚）
①防护棚应坚固严密，其长为4m，宽3m，距地面高为3m。
②防护棚用脚手架搭设，执行外脚手架搭设规定，棚顶铺50×250脚手板（满铺）两层，两层之间距离为300~400。
（六）防雷装置
因提升架在塔吊防雷保护范围之内，所以不另设防雷装置。
如塔吊拆除，应与建筑物防雷接地联接。
4、验收与使用
①项目经理率安全组进行逐项检查，并填写验收单，验收合格后方准使用。
②卷扬机手要专人、专机、持证上岗。
③开车前，机手要检查架体结构、电源线路、设备接零。
绳索地锚、停靠装置，防护门等符合要求，方可开车。
④严禁超载运行，超长吊运材料时，材料要捆绑，垫稳且码高不得超过栏板。
⑤提升材料时，吊盘下严禁有人进入。
⑥吊盘升降必须有统一指挥。
⑦作业时突然停电，机手要立即切断电源，并将吊盘落地。
⑧工作完毕或暂停作业，机手必须将吊盘落至地面，切断电源，锁好闸箱，方准离开工作岗位。
⑨龙门架垂直运输系统中设备要定期维护保养。
5、安装过程中应注意事项
○1架体基础用C20砼浇注，在安装前15天完成，其位置要准确，顶面平整，地脚螺栓位置准确；
○2划定作业区，设临时防护，禁止非专业人员进入；
○3架身吊装时要专人监护；
○4架体安装要求平面垂直，两架体平行，架体整体倾斜不得大于2.5‰；
○5架体在每建筑层与建筑物拉接；
○6缆风绳必须使用钢丝绳。
严禁用铅丝或钢筋代替，风缆张紧程度要适度并一致，风缆穿过建筑物墙体，楼板要加套管，不得与建筑物形成一体；
○7起重钢丝绳要经过检查合格后，方允许穿越滑轮组。
○8电气设备要经过检查方允许安装，检查内容包括：漏电短路，缺相、动作方向、刹车装置是否可靠；
○9各种限位器、保险装置齐全后，经过试车，由检查人员检查验收后，方
能交付使用；
○10起重钢丝绳应有防拖地和防碾压保护；
○11起重钢丝绳每日工地检查一次，特别要注意距卷扬机最近和最远两滑轮间绳段，若发现规范不允许使用的隐患时，应将此段截掉。
○12卷扬防护棚应在顶面及三个立面防护。
安全技术交底记录表
工程名称：秦皇岛市北戴河新区旅游接待中心暨总部经济会所编号：
安全技术交底记录表
工程名称：秦皇岛市北戴河新区旅游接待中心暨总部经济会所编号：
龙门架（井字架）安装验收表
单位名称：秦皇岛市第三建筑工程公司工程名称：
机械名称：龙门架SMZ150 出厂日期： 2007.11.5 架体高度：
续表。
