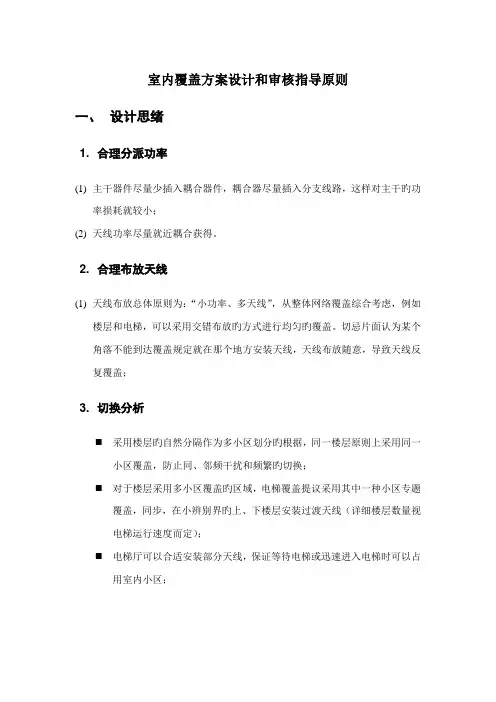

室内覆盖设计方案审核指导原则

室内覆盖方案设计和审核指导原则一、设计思路1. 合理分配功率(1)主干器件尽量少插入耦合器件，耦合器尽量插入分支线路，这样对主干的功率损耗就较小；(2)天线功率尽可能就近耦合取得。

2. 合理布放天线(1)天线布放总体原则为：“小功率、多天线”，从整体网络覆盖综合考虑，例如楼层和电梯，可以采用交错布放的方式进行均匀的覆盖。

切忌片面认为某个角落不能达到覆盖要求就在那个地方安装天线，天线布放随意，造成天线重复覆盖；3. 切换分析⏹采用楼层的自然分隔作为多小区划分的依据，同一楼层原则上采用同一小区覆盖，避免同、邻频干扰和频繁的切换；⏹对于楼层采用多小区覆盖的区域，电梯覆盖建议采用其中一个小区专项覆盖，同时，在小区分界的上、下楼层安装过渡天线（具体楼层数量视电梯运行速度而定）；⏹电梯厅可以适当安装部分天线，确保等候电梯或快速进入电梯时可以占用室内小区；4. 小区规划⏹TD-LTE室内覆盖系统小区规划要充分考虑室内具体环境。

规划时重点考虑小区之间的隔离。

可以借助建筑物的楼板、墙体等自然屏障产生的穿透损耗形成小区间的隔离。

⏹空旷或封闭性较差的室内环境，必须严格控制不同小区之间的覆盖区域，并通过不同小区之间采用异频组网等手段，保证覆盖系统达到性能指标要求。

⏹小区数量应均衡覆盖和容量，并结合不同厂家的产品性能及RRU数量综合确定，从而避免后期容量增加对现网室内覆盖系统做大的调整。

5. 建设方式⏹1）单路建设方式：与原分布系统合路。

TD-LTE与其他系统（如GSM、TD-SCDMA等）共用原分布系统，按照TD-LTE系统性能需求进行规划和建设，必要时应对原系统进行适当改造。

⏹2）双路建设方式：一路新建，一路合路。

TD-LTE一路室分与其他系统（如GSM、TD-SCDMA等）共用，另一路室分主要为LTE（或LTE与802.11n）使用。

共用的一路室分按照TD-LTE系统性能需求进行规划和建设，另外一路也应通过馈线（型号及路由）、无源器件（如功分器和耦合器等）的选择确保TD-LTE系统在不同MIMO通道中的功率平衡。

⏹3）双路建设方式：两路新建。

在不改动原分布系统天馈线的基础上，额外增加两路天馈线系统；TD-LTE 独立使用新建天馈线。

建议仅在合路时存在严重多系统干扰并具备新增两路天馈线条件的场景应用。

对于其他类型的现有室内分布系统，TD-LTE室分应在符合TD-LTE分布系统建设基本要求的基础上采用合理的改造方案。

⏹双路分布系统天线设置要求采用MIMO天线方案时，对于单极化天线至少需要新增一路天线。

为了保证MIMO性能，建议双天线尽量采用10λ以上间距，约为1.25米，如实际安装空间受限双天线间距不应低于4λ(0.5米)。

双极化吸顶天线可视产品成熟和测试验证情况确定，建议在试验网中选取适当应用场景先作试点应用。

⏹双路分布系统使用原则除TD-LTE需馈入双路室分系统，802.11n系统也可以使用双路室分系统支持MIMO工作方式，此外TD-SCDMA系统也可以通过双通道设备实现分集组网提升网络性能。

二、设计要求1. 设计方案完整性的要求设计方案必须包含：原理图、安装图、模拟测试图、外泄测试图、电磁环境原始测试数据、设计文档、无线环境测试图；改造方案包含前期所有工程和本期工程的原理图、安装图、模测图、外泄测试图、电磁环境测试数据、及设计文档、无线环境测试图，并把前期所有工程或者本期工程采用一种颜色填充图框填充，与本期（或前期）工程区分开，形成一个整体方案；2. 设计方案原理图的要求⏹第一张系统原理图一定要体现采用的信源设备：微蜂窝、宏蜂窝、直放站等等；⏹对于有多张系统原理图的站点需要做一张整体系统框图，系统框图中要包含主设备和所有的接点，每接点编号用文字标明覆盖范围及编号的功率；⏹接点编号统一用数字或字母表示，编号一定要一一对应，若是字母必须区别大小写；⏹各系统原理图的命名规则：若有整体系统框图，除了第一张命名整体系统框图，其后每张系统原理图都按接点编号（或编号：覆盖区域）进行命名；⏹改造工程若有多张系统原理图而前期工程无系统框图的需要增加一张系统框图，对系统原理图重新整合编号；⏹系统原理图的编号与安装图要一致，即两者相对应的命名要一样的；⏹原理图中的主设备要标出所安装的位置，各系统图排版清晰、条理清楚；3. 设计方案安装图的要求⏹安装图的完整性：要有站点的小区平面分布图，电梯分布图，主干走线图和机房位置图；⏹安装图的编号要与原理图一致，即两者相对应的命名要一样的；⏹各安装图要求有指北方向，及建筑实际尺寸标注；⏹多栋建筑的需要有整个建筑的分布平面图，在各栋楼中注明楼高层数，标明周围主干道路；⏹对于改造工程站点，需要把前期所有的安装图和本期工程安装图做成一个整体的安装图，并使用不同颜色区分前期和本期工程；⏹室外覆盖天线需要覆盖区照片和安装照片，及安装尺寸定位图，施主天线需要有安装照片；⏹改造方案的安装图也要按以上的要求重新修改；4. 设计方案中设计文档的要求⏹设计文档的站点名称一定需要与勘测单一致，不要写同音字，错字,或多字少字，如勘测单名称与实际名称不一致，需要通知网优进行更改站点名称；⏹在设计文档中工程摘要表中注明所有前期覆盖区域、本期覆盖区域，原则上是全覆盖，若确实还存在未覆盖区域就需要增加一项未覆盖范围区域，并填好未覆盖区域；⏹改造方案的文档也要按以上的要求重新修改；⏹设计文档一定要有工程材料清单；5. 设计方案覆盖范围的要求⏹对于室内覆盖不能满足全覆盖的需要进行高层覆盖（具备室外高层覆盖条件的）。

高层覆盖天线的安装位置不必严格按照建议单要求实施，可以根据现场环境而定。

⏹临街商铺小业主多，若已开业小业主不同意，则注明原因不覆盖，但象一些较大超市或卖场则需要全覆盖；若是新建楼盘未开业的则尽可能的覆盖；⏹所有天线布放都，遵循“多天线、小功率”的原则；⏹若因未有装修间隔不具备施工条件等原因的需要注明并要预留后期的接入；6. 设计方案中边缘场强的要求⏹2G要求✓楼层不低于-75dBm，地下层和电梯等封闭区域不低于-85dBm；✓高层区域根据当前窗边信号强度来设定，在保证不外泄的情况下室内信号尽可能比与室外信号强8db以上；✓外泄信号不大于-85dBm；⏹TD要求✓楼层不低于-85dBm，地下层和电梯等封闭区域不低于-85dBm；✓外泄信号不大于-90dBm；⏹TD-LTE要求✓覆盖指标要求要求在建设室内分布的覆盖区域内满足RSRP > -105dBm的概率大于90％；✓承载速率目标1.小区吞吐量在室内分布支持MIMO情况下，室内单小区采用20MHz组网时，要求单小区平均吞吐量满足DL 30Mbps/UL 8Mbps；采用单小区10MHz、双频点异频组网时，要求单小区平均吞吐量满足DL 15Mbps/UL 4Mbps。

2.边缘速率室内覆盖站（E频段）：同频网络、20MHz 、10用户同时接入，小区边缘用户下行速率约1Mbps/250Kbps。

✓块差错率目标值（BLER Target）数据业务为10%。

✓业务质量指标无线接通率：基本目标>95%；挑战目标>97%掉线率：基本目标<4%；挑战目标<2%系统内切换成功率：基本目标>95%；挑战目标>97%✓室内信号的外泄要求室内覆盖信号应尽可能少地泄漏到室外，要求室外10米处应满足RSRP≤-110dBm或室内小区外泄的RSRP比室外主小区RSRP低10dB（当建筑物距离道路不足10米时，以道路靠建筑一侧作为参考点）。

7. 设计方案信源的要求目前中国移动TD-LTE规模试验网拟使用频率资源为120MHz，具体如下：1.D频段，2570－2620MHz；2.E频段，与TD-SCDMA共用2320－2370 MHz频段。

室内覆盖系统频率配置原则为：1.规模试验网室内主用频段为E频段，与TD-SCDMA共用2320－2370MHz频段，TD-LTE使用2350-2370MHz，TD-SCDMA使用2320－2330MHz（中间预留20MHz，根据业务发展情况确定使用方案）。

2.室内覆盖与室外覆盖应采用异频组网方式。

室内小区可以根据场景特点采用同频或异频组网。

8. 天线口功率与间距的要求（1）一般场景下TD-LTE天线口功率建议设置为10dBm-15dBm，对于体育场馆、空旷展览中心、会场等特殊场景，天线口功率还可适当酌情提高，但应满足国家对于电磁辐射防护的规定。

天线工作频率范围要求为800～2500MHz。

（2）若原有室分天线位置或密度不合理，则需进行改造，增加或调整天线布放点，保证TD-LTE的网络覆盖。

（3）天线覆盖半径参考建议为：在半开放环境，单天线情况下，如商场、超市、停车场、机场等，覆盖半径取10～16米；在较封闭环境，单天线的情况下，如宾馆、居民楼、娱乐场所等，覆盖半径取6～10米。

（4）在具备施工条件的物业点，可采用定向天线由临窗区域向内部覆盖的方式，有效抵抗室外宏站穿透到室内的强信号，使得室内用户稳定驻留在室内小区，获得良好的覆盖和容量服务，同时也减少室内小区信号泄漏到室外的场强。

三、设计审核设计方案审核主要从方案的规范性和方案的合理性两个方面进行。

1. 方案规范性⏹改造方案是否完整：审核设计方案是否为完整的整体方案，即必须包含前期所有工程和本期工程的原理图、安装图、覆盖范围；同时把前期所有的工程采用一种颜色图框填充，与本期工程区分开；⏹主设备信源站点是否兼顾LTE设计：1.对于新建的TD-LTE室内分布系统，为了便于今后其他系统的引入，在分布系统设计建设时，应统筹考虑满足TD-LTE、GSM、DCS、TD-SCDMA和WLAN的覆盖需求。

2.对于改造的分布系统，应在确保原有网络正常运行的情况下，充分利用原有分布系统资源，同时解决器件老化、需求变化、覆盖不足等情况，更换不满足TD-LTE要求的合路器、功分器、耦合器以及天线，并根据功率预算合理分布天线，实现GSM/DCS/TD-SCDMA/TD-LTE/WLAN的良好覆盖。

⏹设计方案是否完整性：设计方案必须包含原理图、安装图、模拟测试图、外泄测试图、电磁环境测试数据（包含原始数据和分析数据）、设计文档；边缘场强设定需要放在文档内紧跟电磁环境分析，在《电磁环境测试和边缘场强设顶定表》填写；2. 方案合理性⏹信源类型是否满足规划需求：信源类型必须与建议单一致(2G、TD、LTE的设备类型、频段），若与实际有出入则按实际需求进行重新规划，但必须得到网优的同意；⏹信源规模满足规划需求：信源规模必须与建议单一致（2G、TD、LTE的几个小区、载波数），若与实际有出入则按实际需求进行重新规划，但必须得到网优的同意；⏹覆盖范围是否合理：1）设计的覆盖范围必须是全覆盖，包含地上楼层覆盖、地下楼层覆盖、电梯覆盖；2) 对于室内覆盖不能满足全覆盖的需要进行高层覆盖；3) 覆盖范围与建议单一致，如果不一致则需在方案列明补覆盖区域及补覆盖原因；⏹区域划分是否满足规划需求：1) 小区划分要从有利于各小区的切换来考虑，有利于频率的复用，减少各小区的干扰；2) 小区分区结构合理，与建议单一致，如不一致需说明合理性及原因；⏹边缘场强设定是否合理：1) 要求设计方案中明确说明各区域信号强度设计值；2) 设计方案需根据分布系统建成的覆盖效果填写《电磁环境测试和边缘场强设顶定表》，并作为验收的依据；⏹对不能满足验收要求的情况是否进行界定：信源不达标时需在方案中注明，严格控制外泄，需要能满足外泄的绝对值或相对值标准；。
