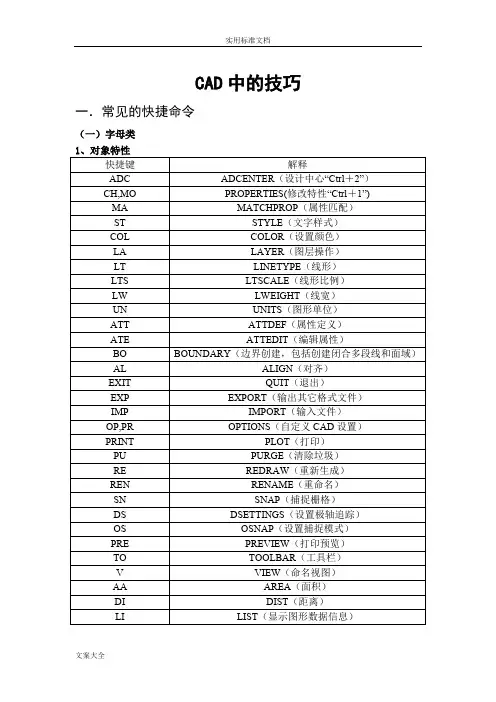

CAD命令、特殊符号代码大全

CAD中的技巧一．常见的快捷命令（一）字母类2、绘图命令3、修改命令4、视窗缩放（二）常用CTRL快捷键（三）常用功能键二．常用输入代码三．CAD技巧CAD常见问题解决方法：1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

3、CAD默认保存文件为低版本A、在绘图界面输入OPB、点击打开和保存选项卡C、在文件保存-另存为处选择低版本就可以了4、多段线的合并方法A、输入PE指令B、选择需合并的一条线，输入Y,再接着输入JC、选择所有需要合并的线条，就可以了5、填充无效时的解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

解决方法：OP----显示---应用实体填充（打上勾）6、加选无效时的解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。

解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

7、CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。

解决方法：OP选项-----配置-----重置但恢复后，有些选项还需要一些调整，例如十字光标的大小等8、鼠标中键不好用怎么办正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

解决方法：这时只需调下系统变量mbuttonpan即可，初始值：1当按住并拖动按钮或滑轮时，支持平移操作。

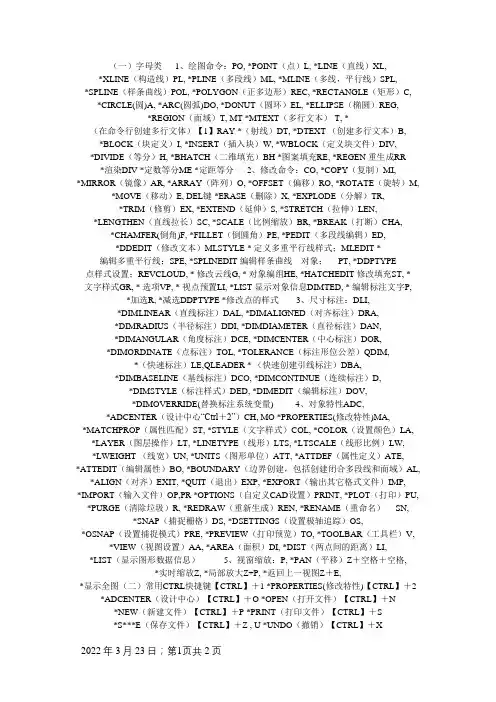

CAD命令大全-cad命名

（一）字母类 1、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（构造线）PL, *PLINE（多段线）ML, *MLINE（多线，平行线）SPL,*SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG,*REGION（面域）T, MT *MTEXT（多行文本）-T, * （在命令行创建多行文体）【1】RAY *（射线）DT, *DTEXT （创建多行文本）B,*BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV,*DIVIDE（等分）H, *BHATCH（二维填充）BH *图案填充RE, *REGEN 重生成RR *渲染DIV *定数等分ME *定距等分 2、修改命令：CO, *COPY（复制）MI,*MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键 *ERASE（删除）X, *EXPLODE（分解）TR,*TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED,*DDEDIT（修改文本）MLSTYLE * 定义多重平行线样式；MLEDIT * 编辑多重平行线；SPE, *SPLINEDIT 编辑样条曲线对象； PT, *DDPTYPE 点样式设置；REVCLOUD, * 修改云线G, * 对象编组HE, *HATCHEDIT 修改填充ST, * 文字样式GR, * 选项VP, * 视点预置LI, *LIST 显示对象信息DIMTED, * 编辑标注文字P, *加选R, *减选DDPTYPE *修改点的样式 3、尺寸标注：DLI,*DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA,*DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN,*DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR,*DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）QDIM,*（快速标注）LE,QLEADER * （快速创建引线标注）DBA,*DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D,*DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV,*DIMOVERRIDE(替换标注系统变量) 4、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性)MA,*MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE,*ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP,*IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名） SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS,*OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（视图设置）AA, *AREA（面积）DI, *DIST（两点间的距离）LI, *LIST（显示图形数据信息） 5、视窗缩放：P, *PAN（平移）Z＋空格＋空格,*实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E,*显示全图（二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S*S***E（保存文件）【CTRL】＋Z , U *UNDO（撤销）【CTRL】＋X*CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V*PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F*OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L*ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）【CTRL】＋K * （超级链接）【Ctrl】＋J * （重复上一步命令）（三）常用功能键【F1】*HELP（帮助）【F2】 *（文本窗口）【F3】 *OSNAP（对象捕捉）【F5】*等轴测平面切换【F6】 *控制状态行上坐标显示方式【F7】 *GRIP（栅格）【F8】*ORTHO（正交）【F9】 *栅格捕捉模式控制【F10】 *极轴模式控制【F11】 *对象追踪式控制（四）捕捉命令END *端点MID *中心点CEN *圆心NOD *节点QUA *象限点INT *交点 EXT *延伸点INS *插入点PER *垂足TAN *切点NEA *最近点APP *外观交点PAR *平行（五）创建实体命令BOX *长方体SPHERE *球体CYLINDER *圆柱体CONE *圆锥体WE *楔体TOR *圆环EXT *拉伸REV *旋转SL *切割INF *干涉SOLDRAW*设置图形SOLVIEW *设置视图SOLPROF *设置轮廓（六）编辑实体命令UNI *并集SU *差集IN *交集SOLIDEDIT *编辑实体ISOLINES *实体框密度FACETRES *消隐线密度SHA *实体着色3A *三维阵列MIRROR3D *三维镜像ROTATE3D *三维旋转ID *显示坐标点DI *长度测量AA *周长、面积PLAN *平面坐标PS *图纸空间MS*模型空间（七）三维曲面命令SO *二维填充3F *三维面3D *三维曲面3P*三维空间多段线EDGE *曲面边REVSURF *旋转曲面TABSURF *平移曲面RULESURF *直纹曲面EDGESURF *边界曲面SURFTAB1 *X轴方向系统变量SURFTAB2*Y轴方向系统变量。

CAD命令、特殊符号代码大全

CAD命令、特殊符号代码大全预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制CAD中的技巧一．常见的快捷命令（一）字母类2、绘图命令3、修改命令4、视窗缩放（二）常用CTRL快捷键（三）常用功能键二．常用输入代码三．CAD技巧CAD常见问题解决方法：1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

7、CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。

CAD命令、特殊符号代码大全

常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE （保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

（完整版）CAD命令、特殊符号代码大全

（完整版）CAD命令、特殊符号代码⼤全常⽤命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL 键——ERASE——删除F——FILIET——倒圆⾓H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为⼩⼿）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC ——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒⾓F——FILIET——倒圆⾓BR——BREAK——打断尺⼨标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——⾓度标注DCE——DIMCENTER——中⼼标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常⽤CTRL 快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中⼼【CTRL】＋O——OPEN——打开⽂件【CTRL】＋N/M——NEW——新建⽂件【CTRL】＋P——PRINT——打印⽂件【CTRL】＋S——SAVE——保存⽂件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常⽤功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A 常见的快捷命令：（⼀）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（⽂字样式）【COL】——COLOR（设置颜⾊）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形⽐例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式⽂件）【LI】——LIST（显⽰图形数据信息）【IMP】——IMPORT（输⼊⽂件）【ADC】—ADCENTER（设计中⼼Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和⾯域）2、（⾃定义CAD 设置）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新⽣成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（⼯具栏）【V】——VIEW（命名视图）【AA】——AREA（⾯积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧)【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（⾯域）【MT】——MTEXT（多⾏⽂本）【T】——MTEXT（多⾏⽂本）【B】——BLOCK（块定义）【I】——INSERT（插⼊块）【W】——WBLOCK（定义块⽂件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL 键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（⽐例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒⾓) 【F】——FILLET（倒圆⾓）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改⽂本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放⼤【Z+P】——返回上⼀视图【Z＋E】——显⽰全图6、尺⼨标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（⾓度标注）【DCE】——DIMCENTER（中⼼标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（⼆）常⽤CTRL 快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中⼼）【CTRL＋O】——OPEN（打开⽂件）【CTRL＋N、M】——NEW（新建⽂件）【CTRL＋P】*PRINT（打印⽂件）【CTRL＋S 】——SAVE （保存⽂件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常⽤功能键【F1】——HELP（帮助）【F2】——（⽂本窗⼝）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输⼊⽅式详见下表：七个命令让你成为CAD ⾼⼿⼀、绘制基本图形对象1、⼏个基本常⽤的命令1.1⿏标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

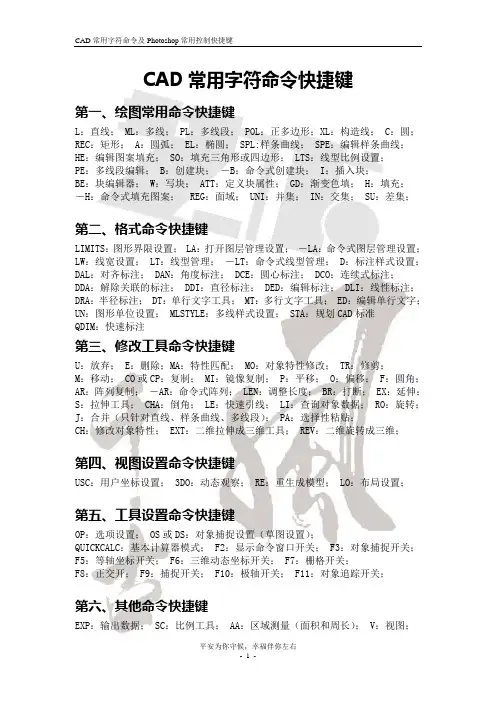

CAD常用快捷键命令符号

CAD常用字符命令及Photoshop常用控制快捷键CAD常用字符命令快捷键第一、绘图常用命令快捷键L：直线； ML：多线； PL：多线段； POL：正多边形；XL：构造线； C：圆；REC：矩形； A：圆弧； EL：椭圆； SPL:样条曲线； SPE：编辑样条曲线；HE：编辑图案填充； SO：填充三角形或四边形； LTS：线型比例设置；PE：多线段编辑； B：创建块；－B：命令式创建块； I：插入块；BE：块编辑器； W：写块； ATT：定义块属性； GD：渐变色填； H：填充；－H：命令式填充图案； REG：面域； UNI：并集； IN：交集； SU：差集；第二、格式命令快捷键LIMITS：图形界限设置； LA：打开图层管理设置；－LA：命令式图层管理设置；LW：线宽设置； LT：线型管理；－LT：命令式线型管理； D：标注样式设置；DAL：对齐标注； DAN：角度标注； DCE：圆心标注； DCO：连续式标注；DDA：解除关联的标注； DDI：直径标注； DED：编辑标注； DLI：线性标注；DRA：半径标注； DT：单行文字工具； MT：多行文字工具； ED：编辑单行文字；UN：图形单位设置； MLSTYLE：多线样式设置； STA：规划CAD标准QDIM：快速标注第三、修改工具命令快捷键U：放弃； E：删除；MA：特性匹配； MO：对象特性修改； TR：修剪；M：移动； CO或CP：复制； MI：镜像复制； P：平移； O：偏移； F：圆角；AR：阵列复制；－AR：命令式阵列； LEN：调整长度； BR：打断； EX：延伸；S：拉伸工具； CHA：倒角； LE：快速引线； LI：查询对象数据； RO：旋转；J：合并（只针对直线、样条曲线、多线段）； PA：选择性粘贴；CH：修改对象特性； EXT：二维拉伸成三维工具； REV：二维旋转成三维；第四、视图设置命令快捷键USC：用户坐标设置； 3DO：动态观察； RE：重生成模型； LO：布局设置；第五、工具设置命令快捷键OP：选项设置； OS或DS：对象捕捉设置（草图设置）；QUICKCALC：基本计算器模式； F2：显示命令窗口开关； F3：对象捕捉开关；F5：等轴坐标开关； F6：三维动态坐标开关； F7：栅格开关；F8：正交开； F9：捕捉开关； F10：极轴开关； F11：对象追踪开关；第六、其他命令快捷键EXP：输出数据； SC：比例工具； AA：区域测量（面积和周长）； V：视图；DI：测量距离； Ctrl＋Y：重新执行刚被取消的操作；－V：视图控制；平安为你守候，幸福伴你左右- 1 -。

CAD特殊符号代码大全

CAD特殊符号代码大全输入代码特殊符号解释输入代码特殊符号解释%%0~32 ? 空号%%123 { 左大括号%%33 ! ? %%124 | ?%%34 “双引号%%125 } 右大括号%%35 # ? %%126 ~ ?%%36 $ ? %%127 °度%%37 % ? %%128 ±?%%38 & ? %%129 φ?%%39 ‘单引号%%130 α?%%40 ( 左括号%%131 β?%%41 ) 右括号%%132 δ?%%42 * 乘号%%133 i ?%%43 + 加号%%134~137 ? 空号%%44 ,逗号%%138 0 (上标) m%%138=m0%%45 - 减号%%139 1 (上标) m%%139=m1 %%46 。

句号%%140 2 (上标) m%%140=m2 %%47 / 除号%%141 3 (上标) m%%141=m3 %%48~57 0~9 字体偏大中间连号中间连号中间连号%%58 :冒号%%148 9 (上标) m%%148=m9%%59 ；分号%%149~157 1~9 字体偏小%%60 < 小于号%%158~162 ? 空号%%61 = 等于号%%163 △?%%62 > 大于号%%164 ▽?%%63 问号%%165~200 ? 空号%%64 @ ? ? ? ?%%65~90 A~Z 大写26个字母%%c φ?%%91 [ ? %%d 。

度%%92 \ 反斜杠%%p ±正负号%%93 ] ? %%u ＿下划线%%94 ^ ? %%o ─上划线%%95 _ ? %%96 ‘单引号%%97~122 a~z 小写26个字母? ? ?? ? ? ? ?七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能, 右键代表确定“回车”功能。

如果是3D鼠标, 则滚动键起缩放作用。

CAD命令、特殊符号代码大全

常用命令：A——ARC——圆弧B——BLOCK——块定义C——CIRCLE——圆D——DIMSTYLE——标注样式E/DEL键——ERASE——删除F——FILIET——倒圆角H——BHATCH——填充L——LINE——直线M/S——MOVE——移动O——OFFSET——偏移P——PAN——实时平移（图标为小手）X——EXPLODE——分解PO——POINT——点XL——XLINE——射线ML——MLINE——多线PL——PLINE——多段线POL——POLYGON——正多边形REC——RECTANGLE——矩形DO——DONUT——圆环EL——ELLIPSE——椭圆CO——COPY——复制MI——MIRROR——镜像AR——ARRAY——阵列RO——ROTATE——旋转TR——TRIM——修剪EX——EXTEND——延伸CHA——CHAMFER——倒角F——FILIET——倒圆角BR——BREAK——打断尺寸标注：DLI——DIMLINEAR——直线标注DAL——DIMALIGNED——对齐标注DRA——DIMRADIUS——半径标注DDI——DIMDIAMETER——直径标注DAN——DIMANGULAR——角度标注DCE——DIMCENTER——中心标注DOR——DIMORDINATE——点标注TOL——TOLERANCE——标注形位公差LE——QLEADER——快速引出标注DBA——DIMBASELINE——基线标注DCO——DIMCONTINUE——连续标注DED——DIMEDIT——编辑标注DOV——DIMOVERRIDE——替换标注系统变量常用CTRL快捷键：【CTRL】＋1—PROPERTIES—修改特性【CTRL】＋2—ADCENTER—设计中心【CTRL】＋O——OPEN——打开文件【CTRL】＋N/M——NEW——新建文件【CTRL】＋P——PRINT——打印文件【CTRL】＋S——SAVE——保存文件【CTRL】＋Z——UNDO——放弃【CTRL】＋X——CUTCLIP——剪切【CTRL】＋C——COPYCLIP——复制【CTRL】＋V——PASTECLIP ——粘贴【CTRL】＋B——SNAP——栅格捕捉【CTRL】＋F——OSNAP——对象捕捉【CTRL】＋G——GRID——栅格【CTRL】＋L——ORTHO——正交【CTRL】＋W——对象追踪【CTRL】＋U ——极轴常用功能键：【F1】——HELP——帮助【F3】——OSNAP——对象捕捉【F7】——GRIP——栅格【F8】——ORTHO——正交A常见的快捷命令：（一）字母类1、对象特性【MA】——MATCHPROP（属性匹配）【ST】——STYLE（文字样式）【COL】——COLOR（设置颜色）【LA】——LAYER（图层操作）【LT】——LINETYPE（线形）【LTS】——LTSCALE（线形比例）【LW】——LWEIGHT （线宽）【UN】——UNITS（图形单位）【ATT】——ATTDEF（属性定义）【ATE】——ATTEDIT（编辑属性）【AL】—ALIGN（对齐）【EXP】—EXPORT（输出其它格式文件）【LI】——LIST（显示图形数据信息）【IMP】——IMPORT（输入文件）【ADC】—ADCENTER（设计中心Ctrl＋2）【EXIT】——QUIT（退出）【CH / MO】—PROPERTIES(修改特性Ctrl＋1) 【OP,PR】——OPTIONS 【BO】——BOUNDARY（边界创建，包括创建闭合多段线和面域）2、（自定义CAD设置）【PRINT】——PLOT（打印）【PU】——PURGE（清除垃圾）【R】——REDRAW（重新生成）【REN】——RENAME（重命名）【SN】——SNAP（捕捉栅格）【DS】——DSETTINGS（设置极轴追踪）【OS】——OSNAP（设置捕捉模式）【PRE】——PREVIEW（打印预览）【TO】——TOOLBAR（工具栏）【V】——VIEW（命名视图）【AA】——AREA（面积）【DI】——DIST（距离）3、绘图命令【PO】——POINT（点）【L】——LINE（直线）【XL】——XLINE（射线）【PL】——PLINE（多段线）【ML】——MLINE（多线）【SPL】——SPLINE（样条曲线）【POL】——POLYGON（正多边形）【REC】——RECTANGLE（矩形）【C】——CIRCLE(圆) 【A】——ARC(圆弧) 【DO】——DONUT（圆环）【EL】——ELLIPSE（椭圆）【REG】——REGION（面域）【MT】——MTEXT（多行文本）【T】——MTEXT（多行文本）【B】——BLOCK（块定义）【I】——INSERT（插入块）【W】——WBLOCK（定义块文件）【DIV】——DIVIDE（等分）【H】——BHATCH（填充）4、修改命令【CO】——COPY（复制）【MI】——MIRROR（镜像）【AR】——ARRAY（阵列）【O】——OFFSET（偏移）【RO】——ROTATE（旋转）【M】——MOVE（移动）【E】——DEL键——ERASE（删除）【X】——EXPLODE（分解）【TR】——TRIM（修剪）【EX】——EXTEND（延伸）【S】——STRETCH（拉伸）【LEN】——LENGTHEN（直线拉长）【SC】——SCALE（比例缩放）【BR】——BREAK（打断）【CHA】——CHAMFER(倒角) 【F】——FILLET（倒圆角）【PE】——PEDIT（多段线编辑）【ED】——DDEDIT（修改文本）【Find】——查找替换【Find】——查找替换5、视窗缩放【P】——PAN（平移）【Z】＋空格＋空格——实时缩放【Z】——局部放大【Z+P】——返回上一视图【Z＋E】——显示全图6、尺寸标注【DLI】——DIMLINEAR（直线标注）【DAL】,——DIMALIGNED（对齐标注）【DRA】——DIMRADIUS（半径标注）【DDI】——DIMDIAMETER（直径标注）【DAN】——DIMANGULAR（角度标注）【DCE】——DIMCENTER（中心标注）【DOR】—DIMORDINATE（点标注）【TOL】—TOLERANCE（标注形位公差）【LE】—QLEADER（快速引出标注）【DBA】—DIMBASELINE（基线标注）【DCO】—DIMCONTINUE（连续标注）【D】—DIMSTYLE（标注样式）【DOV】—DIMOVERRIDE(替换标注系统变量【DED】—DIMEDIT（编辑标注）（二）常用CTRL快捷键【CTRL＋1】——PROPERTIES(修改特性) 【CTRL＋2 】——ADCENTER（设计中心）【CTRL＋O】——OPEN（打开文件）【CTRL＋N、M】——NEW（新建文件）【CTRL＋P】*PRINT（打印文件）【CTRL＋S 】——SAVE （保存文件）【CTRL＋Z】——UNDO（放弃）【CTRL＋X 】——CUTCLIP（剪切）【CTRL＋C】——COPYCLIP（复制）【CTRL＋V】——PASTECLIP（粘贴）【CTRL＋B】——SNAP（栅格捕捉）【CTRL＋F】——OSNAP（对象捕捉）【CTRL＋G】——GRID（栅格）【CTRL＋L】——ORTHO（正交）【CTRL＋W】——（对象追踪）【CTRL＋U】——（极轴）（三）常用功能键【F1】——HELP（帮助）【F2】——（文本窗口）【F3】——OSNAP（对象捕捉）【F7】——GRIP（栅格）【F8】——ORTHO（正交）输入方式详见下表：七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1 鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

一．常见的快捷命令（一）字母类1、对象特性2、绘图命令3、修改命令4、视窗缩放5、尺寸标注（二）常用CTRL快捷键（三）常用功能键二、常用输入代码三、CAD技巧CAD常见问题解决方法：1、文字镜像如何设置转动与不转动A、在镜像前，输入MIRRTEXT指令B、输入新值0代表不转动；输入新值1代表转动C、MIRRTEXT指令完成后，输入MI镜像指令就OK了2、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸B、CAD低版本不可以打开高版本的图纸C、高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。

解决方法：OP（选项）---选择---SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

7、CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改。

解决方法：OP选项-----配置-----重置但恢复后，有些选项还需要一些调整，例如十字光标的大小等8 、鼠标中键不好用怎么办正常情况下，CAD 的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

解决方法：这时只需调下系统变量mbuttonpan即可，初始值：1当按住并拖动按钮或滑轮时，支持平移操作。

9、命令行中的模型，布局不见时的解决办法OP----选项------显示----显示布局和模型选项卡（打上勾即可）10、确定操作的小技巧众所周知，确定键有两个，一个是“回车”另一个则是“空格”，但现在就让我们用右键来代替他们吧。

解决方法：OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾11、圆形图不圆了怎么办方法一、这个简单，直接输入指令RE就可以方法二、OP----显示----将圆或圆弧平滑度调大一点即可。

12、图形窗口中显示滚动条解决方法：OP----显示------图形窗口中显示滚动条即可。

13、如果想下次打印的线型和这次的一样怎么办解决方法：OP选项-----打印---添加打印列表，但在这之前，你得自己建立一个属于自己的例表。

14、如何减少文件大小在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块，没有实体的图层，未用的线型、字体、尺寸样式等，可以有效减少文件大小。

一般彻底清理需要PURGE二到三次。

-purge，前面加个减号，清理得会更彻底些。

15、为什么不能显示汉字？或输入的汉字变成了问号原因可能是：1）对应的字型没有使用汉字字体，如HZTXT.SHX等；2）当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD 的字体目录中；3）对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成问号。

如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么你重新设置正确字体及大小，重新写一个，然后用小刷子点新输入的字体去刷错误的字体即可咯（系统是有一些自带的字体，但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失，这样会给你带来很大的不便，这时你去别人的电脑中复制一些字体过来就OK了）16、为什么输入的文字高度无法改变使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。

17、为什么有些图形能显示，却打印不出来如果图形绘制在AutoCAD自动产生的图层上，就会出现这种情况。

应避免在这些层。

18 、DWG文件破坏了怎么办文件---绘图实用程序---修复，选中你要修复的文件19、如果你想修改块怎么办好多人都以为修改不了块，就将其炸开，然后改完再合并重定义成块，下面有一个简单的办法：修改块命令:REFEDIT, 按提示,修改好后用命令:REFCLOSE,确定保存,你原先的按改后也随之保存20、平方怎么打出来先对图进行标注，然后用ED命令，在文字格式菜单中的下拉菜单下选择即可标注平方等特殊字符。

21、特殊符号的输入我们知道表示直径的“Ф”用控制码％％C、表示地平面的“±”用控制码％％P、标注度符号“°”用控制码％％D。

可是在CAD里如何输入：1)T 文字命令，拖出一个文本框框2)在对话框中右键----符号---会出现一些选项22、打印出来的字体是空心的怎么办在命令行输入TEXTFILL命令,值为0则字体为空心，值为1则字体为实心的。

23、消除点标记在AutoCAD中有时有交叉点标记会在鼠标点击处产生，用BLIPMODE命令，并在提示行下输入OFF即可消除它。

24、错误文件的恢复有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了，而且没有备份文件，这时我们可以试试下面的方法恢复：在“文件（File）”菜单中选择“绘图实用程序/修复（DrawingUtilities/Recover）”项，在弹出的“选择文件（Select File）”对话框中选择要恢复的文件后确认，系统开始执行恢复文件操作。

25、恢复失效的特性匹配命令有时我们在AutoCAD R14的使用过程中，其他命令都很正常，但特性匹配却不能用了，重装软件时又找不到它的安装程序，那么试试下面介绍的方法：在命令行键入menu命令，在弹出的"选择菜单文件"对话框中，选择acad.mnu 菜单文件，重新加载菜单。

26、如何隐藏坐标有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打印操作，但在此过程中，你是不是为了左下角的坐标而苦恼呢？因为它的存在，而影响了你的操作。

解决方法：UCSICON调置为OFF即可关闭，反之ON打开。

27、如果想将CAD图插入WORD怎么办1）先提供一个简单的办法：使用BetterWMF小软件直接复制粘贴到word中即可，非常完美2）Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD 提供的EXPORT功能先将AutoCAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。

另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。

利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。

28、如果想插入EXCEL怎么办AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或 Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择编辑菜单中的选择性粘贴，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

29、删除顽固图层的有效方法删除顽固图层的有效方法是采用图层影射，命令laytrans，可将需删除的图层影射为0层即可。

这个方法可以删除具有实体对象或被其它块嵌套定义的图层，可以说是万能图层删除器。

30、如何关闭CAD 中的*BAK文件1）工具——选项，选“打开和保存”选项卡，再在对话框中将“每次保存均创建备份”前的对钩去掉。

2）也可以用命令ISAVEBAK,将ISAVEBAK的系统变量修改为0，系统变量为1时，每次保存都会创建“*BAK”备份文件。

31、CAD中绘图区左下方显示坐标的框有时变为灰色，当鼠标在绘图区移动时，显示的坐标没有变化咋办这时需按F6键或者将COORDS的系统变量修改为1 或者2。

系统变量为0时，是指用定点设备指定点时更新坐标显示；系统变量为1时，是指不断更新坐标显示；系统变量为2时，是指不断更新坐标显示，当需要距离和角度时，显示到上一点的距离和角度。

32、用AutoCAD打开一张旧图，有时会遇到异常错误而中断退出咋办可以新建一个图形文件，而把旧图用图块形式插入，也许可以解决问题。

33、在AutoCAD中有时尺寸箭头及Trace画的轨迹线变为空心咋办用FILLMMODE命令，在提示行下输新值1可将其重新变为实心34、图层1的内容被图层2的内容给遮住了咋办如果在一个图里，图层1的内容被图层2的内容给遮住了，用工具——显示——前置即可将遮住的内容显示出来。

35、在用AUTOCAD（2002和2004）在XP系统下打印时出现致命错误时的解决方法在AUTOCAD中不开启打印戳记功能，如已开起，则需将AUTOCAD根目录下的ACPLTSTAMP.ARX文件改为其它的名称或者删除。

但是在删除时不能运行AUTOCAD，而且要具有管理员权限，否则不能删除。

36、请问如何测量带弧线的多线段与多义线的长度只要用列表命令（list）37、如何等分几何形？如何将一个矩形内部等分为任意N×M个小矩形，或者将圆等分为N份，或者等分任意角？Divide命令只是对线段进行等分，并不能等分其它几何图形。

直接的等分几何图形是没有这样的功能。
