家居电气小常识
安全用电基本常识
安全用电基本常识安全用电是每个家庭和个人都必须重视的问题，合理的用电习惯和常识，可以确保我们的生活和工作环境的安全。
以下是一些基本的安全用电常识，希望能对大家有所帮助。
一、室内用电安全1. 安装电源插座：要确保电源插座的安全，应选择质量可靠的电器插座，并确保插座与线路的匹配。
安装插座时，还要注意避开潮湿的地方和易燃的材料。
2. 照明电路：在照明电路中使用的开关、插座和灯具一定要符合国家安全标准，安装在干燥的位置。
3. 线路敷设：线路应采用耐热、耐拉力和耐腐蚀的材料，并保持适当的弧度，避免破损和短路。
4. 避免暴露线路：避免电线和插头暴露在外部，避免触电的风险。
5. 遥控电器：使用遥控电器应注意电池的正反极性，防止电池短路发生火灾。
6. 防止插座过载：不要在一个插座上同时插入过多的电器，以免线路过载。
二、家电使用安全1. 选择具有安全认证的产品：购买家电时，要选择具有安全认证的产品，如国家认证、3C认证等。
2. 定期维护保养：家电设备定期进行维修和保养，确保设备正常运行，避免短路和安全隐患。
3. 正确使用电器设备：要按照说明书的要求正确使用电器设备，不要随意改变原有结构和线路。
4. 避免长时间使用：长时间使用电器设备容易引起过热，导致短路和着火的风险。
在不使用时，应将电器设备彻底关闭。
5. 定期清洁电器：电器设备需要经常清洁和保养，尤其是电风扇、空调等设备容易积灰，引发火灾。
6. 避免水和电接触：在清洁电器设备时，一定要注意避免水和电接触，以免发生触电意外。
7. 拔插电源插头：在不使用电器设备时，应拔掉电源插头，以免插座过载、短路等情况发生。
三、安全用电守则1. 避免线路切割：不要随意切割电线，以免引起意外触电事故。
2. 小心使用电源插头：插拔电源插头时，要轻拿轻放，避免拉拽电线，以免损坏电线或发生触电事故。
3. 注意用电时的环境安全：在用电过程中，应确保周围环境干燥、无易燃物和易燃气体，以免引发火灾。
家庭电路与用电安全知识点
家庭电路与用电安全知识点随着社会的进展,家用电器越来越多的被使用,成了居家生活必不行少的帮手，但是也要合理使用，否则会发生意外。
下面是我给大家整理的家庭电路与用电平安学问点，盼望对大家有所关心。
家庭电路与用电平安学问点一、使用正规家用电器按规程操作家用电器：各种用电设备，应在充分了解设备原理、并严格根据说明书上写明的操作规程进行操作，严禁盲目使用。
应使用正规设备厂家生产的家用电器。
过期、超期设备应准时淘汰，切勿因尚能使用，舍不得丢弃报废，以免因小失大，酿成事故。
多向家中老人及小孩讲解平安用电常识、防止火灾的方法及自救措施。
二、空调温度不宜过高冬季使用空调，除特别需要外，空调的温度设置不宜过高，以防其长期运行消失过热，缩短空调的使用寿命。
另外，室内外温差不宜过大，最好保持室内比室外高8摄氏度。
假如室内外温差过大，人在骤冷骤热的环境下，简单伤风感冒。
对于老人和患高血压的人而言，室内外温差更不能过大。
开空调时紧闭门窗，时间长了会导致室内缺氧，细菌、病毒也会趁机大量积聚，因此，空调每次开2个多小时就应当停下来，并开窗通气。
三、严禁在无人监护下用电暖气电暖气是一种将电能转化为热能的取暖器，若使用不当往往会因温度过高或其他缘由而发生火灾等事故。
使用中要特殊留意：选用质量合格产品;使用带平安接地三孔插座并确保插接牢靠;电暖器功率档位应适当调用，不宜调温度过高;使用过程中常常检查电源线和插头插座是否发热发烫，发觉特别应马上停止使用;人离开家中必需关闭电暖器并断开电源，将插头拔下，严禁电暖器在无人监护状况下运行。
电熨斗、电吹风、电热梳、电烙铁、电炉等电热器具不要直接放在木板上或靠近易燃物品，对无自动掌握的电热器具用后要顺手关电源，以免引起火灾。
四、掌握电器使用时间家庭使用电暖器功率最好在2000W以下，由于功率过大简单发生断电和其他意外。
现在很多厂家的电暖器都设置高、中、低几档功率，使用大功率时尽量不与其他大功率家电(如电饭锅，电热水器等)同时使用，以确保使用平安。

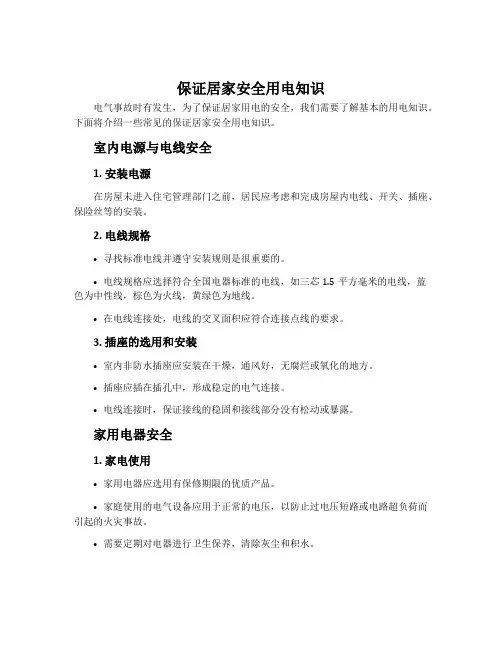

保证居家安全用电知识
保证居家安全用电知识电气事故时有发生，为了保证居家用电的安全，我们需要了解基本的用电知识。
下面将介绍一些常见的保证居家安全用电知识。
室内电源与电线安全1. 安装电源在房屋未进入住宅管理部门之前，居民应考虑和完成房屋内电线、开关、插座、保险丝等的安装。
2. 电线规格•寻找标准电线并遵守安装规则是很重要的。
•电线规格应选择符合全国电器标准的电线，如三芯1.5平方毫米的电线，蓝色为中性线，棕色为火线，黄绿色为地线。
•在电线连接处，电线的交叉面积应符合连接点线的要求。
3. 插座的选用和安装•室内非防水插座应安装在干燥，通风好，无腐烂或氧化的地方。
•插座应插在插孔中，形成稳定的电气连接。
•电线连接时，保证接线的稳固和接线部分没有松动或暴露。
家用电器安全1. 家电使用•家用电器应选用有保修期限的优质产品。
•家庭使用的电气设备应用于正常的电压，以防止过电压短路或电路超负荷而引起的火灾事故。
•需要定期对电器进行卫生保养，清除灰尘和积水。
2. 电气设备维修和保养•在使用之前，确保电器外观完好。
•定期检查电器和机器的连接和电源线。
•定期更换已损坏的或受损的电线。
电气安全使用和注意事项1. 安全用电操作•水和电不能混合使用，以避免电气接触或触电伤害。
•注意离开，以避免儿童发生意外。
•若电器开关不能关闭，应及时检查及更换。
•不得使用变形的插头等配件。
•放置于防水和防潮的地方。
2. 电气设备的关闭和开启•在使用期间，不要将电器和插座处于开启状态。
•关闭电器开关时，避免使用力，否则会对插头、电线和开关造成损伤。
•电线安装后，应避免摇晃，避免使用夹子或胶带粘贴线准备。
总结家庭用电的电气安全永远是我们所关心的事情。
为避免意外事故发生，请我们把握好如上安全用电知识和注意事项，保护我们的家庭成员。
居家水电气安全小知识
居家水电气安全小知识居家水电气安全是我们每个人都需要注意的问题。
不注意安全可能会给家庭带来生命危险和财产损失。
本文将为大家提供几条居家水电气安全小知识，帮助大家增强安全意识和防范能力。
1. 注意燃气使用燃气是目前家庭生活中较为常用的燃料之一。
使用燃气时需要注意以下几点：•安装合格，使用正确的燃气设备及灶头。
一定要找到正规的专业人员进行安装。
•燃气使用完后，一定要及时关好燃气阀门。
•每年定期检查燃气管路、燃气表、燃气灶及热水器等设备，确保无泄漏。
•要在通风良好的条件下进行烹饪，以防止燃气中毒。
2. 注意用电安全用电安全是居家生活中必须要注意的重要问题。
以下是一些用电安全小知识：•按规定使用电器。
在使用电器之前，一定要熟悉相关的使用说明书，以避免不正确的操作和事故发生。
•使用电器时，保持干燥，不要在水的周围使用电器，以避免触电事故发生。
•定期检查室内电线电路，特别是老旧的电线电路，及时更新维修。
•在睡觉或离家时及时关好电器电源。
3. 注意水安全水是人们生活中必不可少的资源，但是如果使用不当，可能会给我们带来危险。
以下是一些水安全小知识：•安装合格的自来水管。
自来水管道是人们生活中非常重要的一个环节，如果不安全，可能会带来很多危险。
•安装防止水压不均的装置，避免冷热水不均，造成伤害。
•水压过大时应适时调节，避免水管爆裂等事故发生。
•定期清理水道管道，避免管道堵塞，影响水的流通。
4. 注意气体安全除了燃气之外，还有一些其他的气体，为了保证我们的居家安全，以下是一些气体安全小知识：•使用烟感器和一氧化碳报警器。
在家中安装烟感器和一氧化碳报警器可以及时发现潜在的安全问题，及时排除隐患。
•定期检查燃气、空气、消火栓等气体设备，确保安全。
•保持通风，注意排放气体。
在做饭、洗澡等操作时，要及时打开窗户通风，避免气体积聚。
以上就是本文提供的居家水电气安全小知识，希望大家在日常家居生活中，能够注意这些安全问题，加强安全防范意识，确保家人和财产的安全。
家庭生活用电安全知识
家庭生活用电安全知识在家庭生活中，用电是不可避免的。
无论是做饭、洗衣、看电视还是充电，都需要用电。
但是，若使用不当，用电也可能会带来安全隐患。
为了保障家庭成员的生命安全，以下是一些家庭生活用电安全知识，供大家参考。
电器的选择选购电器时，应选择质量可靠、能耗低的产品，留意产品质量认证标志和合格证明，并合理计算使用功率是否与家庭用电设施承载能力相符。
购买电器时，应根据实际需要和操作经验选择。
不要购买电气性能过高、不会用或用得少的产品。
电器的使用1.使用电器前，需要先查看电器是否正常，电线是否有暴露或损坏。
如发现电线断裂、电器插头变形或松动，应将其送往专业修理机构进行检修。
2.使用电器时，应遵守使用说明书上的规定，并确保插座与电器连接牢固。
若电线接触不良，容易引起火灾等安全事故。
3.使用电器时不要脚踩在电线上，避免在电器潮湿或手部湿润的情况下使用电器。
4.长时间使用电器时，应注意适当停机休息，以避免过度使用导致故障或火灾。
安装电器1.安装家庭用电设施时，应遵守国家电气安全标准和要求，选用质量好的配电线和插座，并进行专业的安装与检查。
2.安装电器时，应在专业人士的指导下进行，不要盲目操作，更不要对电器进行私自改装。
3.家庭用电应独立引入，不得私拉乱接，不能将多台电器通过插板连接在同一插座上，以免电线承载能力不够而引起火灾。
用电注意事项1.不要在窗户附近、易燃易爆品附近、学校、医院等公共场所使用不符合安全要求的电器。
2.家中老人和小孩使用电器时，应注意家长的看管和指导，并将电器放置在他们够不到的地方。
3.在睡觉、出门、风雨天气等情况下，应关闭所有电器和插座，防盗、防水、防雷击，保证安全。
如果家庭成员每个人都能掌握这些家庭生活用电安全知识，就能避免因用电不当而导致的安全事故的发生。
当然，为了最大限度地保障家庭安全，最好还是增加了解和掌握各种应对突发情况的方法，提前做好安全防范工作，避免安全隐患的产生。
用电知识内容大全1
火灾应对：一旦发生电气火灾，应立即切断电源，使用干粉灭火器进行扑救，并迅速报 警。 6.节能降耗
节约用电：优先采用一级能效标识电器，合理设置空调温度（倡导不低于26度），不使 用电器时关闭电源，减少不必要的能源浪费。
科学用电：电动汽车、电动自行车优先利用夜间负荷低谷充电。
欢迎指正！
用电知识内容大全
4.保护电力设施 防电缆外破：避免在电力电缆附近进行挖掘施工等活动，以免损坏电缆绝缘层，引发短
路或火灾。如需施工，应提前与电力部门联系，了解电缆走向并采取保护措施。 保护电力设施：不得擅自攀爬电力杆塔、破坏电力设施，发现有人破坏或盗窃电力设施
时，应及时向公安机关和电力部门举报。 5.应对紧急情况
化、裸露或松动现象。 专业维修：发现任何异常或故障，应立即停止使用并请专业电工进行检修，切勿私自拆
修。 2.防范触电风险
保持干燥：使用电器时，确保手部干燥，避免用湿手触摸电器或开关。 儿童防护：将电器放置在儿童触及不到的地方，并教育儿童不要玩弄电器、电线或插座。 绝缘处理：对裸露的电线或接头进行绝缘处理，防范意外触电。 远离高压线路：垂钓、放风筝时，务必远离高压线路，防止钓竿、鱼线等触碰电线导致 触电事故。 3.预防电动自行车火灾 安全充电：电动自行车充电时，应使用专用充电器，并确保充电环境通风良好，远离易 燃物品，严禁进楼入户充电。 避免过充：不要长时间过度充电，避免电池过热引发火灾。充电完成后，及时拔掉充电 器。 定期检查：定期检查电动车电池及充电线路，确保无损坏、老化或短路现象。 安全停放：电动车停放时，应选择安全区域，避免阳光直射或雨淋，同时确保充电口盖 紧，防止水溅入。
居家用电安全科普知识
居家用电安全科普知识居家用电安全科普知识大全居家用电安全科普知识1.用电线路及电气设备绝缘必须良好，灯头、插座、开关等的带电部分绝对不能外露，严防人体触及带电部分。
2.不要乱拉乱接电线、乱接用电设备，用电设备的金属外壳(洗衣机、电冰箱)应有良好的接地装置。
3.不要用湿手接触灯口，开关和插座等电气设备，要教育孩子不要玩弄电气设备。
严禁站在潮湿的地面上触动带电物体或用潮湿抹布擦拭带电的家用电器。
二、触电急救1.发现有人触电，应先设法断开电源，(如在高处触电，要防止触电者跌落)然后进行急救。
2.对失去知觉的触电者急救的主要方法是立即进行人工呼吸，并迅速请医生到现场检查处理，严禁注射强心针。
3.在医务人员未接替救治前，不应放弃现场抢救。
更不能只根据没有呼吸或脉搏的表现，擅自判定伤员死亡，放弃抢救。
三、如何扑救电气火灾1.应首先切断电源;2.如果无法切断电源，必须带电灭火时，必须注意以下几点：a.不能使用泡沫灭火器灭火，可使用干粉、二氧化碳等灭火器灭火;b.带电设备与灭火人员及其使用的导电消防器材之间必须保持足够的安全距离。
3.干粉灭火器的使用方法：第一步，把灭火罐上下晃动三次以上;第二步，将安全梢拉开;第三步，握住出粉皮管，将皮管朝向火点;第四步，距着火点4-6米处用力压下把手，选择上风位置或者侧风方向接近火点，将干粉射入火焰基部;第五步，熄灭后并以水冷却除烟以防复燃。
四、厨房用气常识与安全措施1.安装管道燃气设施的厨房，要经常保持通风换气，严禁住人，并配备小型灭火器，以防燃气事故发生;2.使用燃气的厨房内，不准使用柴、煤炉及其他灶具，以免发生火灾或爆炸;3.使用电气炉具，如连续三下不能点燃时，应稍候，等燃气散开后再点火;4.做饭的人不得远离，以免汤水沸溢扑灭火焰，或被风吹灭造成跑漏气引起事故;5.连接燃气灶具要使用专用胶管，经常检查，定期调换，接口要用夹具紧固，胶管不宜拖接过长;6.切勿擅自改装、迁装、拆除燃气设施或变更燃气用途。
居家用电及用气安全知识
居家用电及用气安全知识居家生活中电和气的使用是必不可少的，但我们也必须认识到，如果不注意安全使用，将会带来很大的危险。
为了保障居家安全，我们有必要掌握一些电和气的基本安全知识。
用电安全插头、插座安全1.不要用手拔插头，应该插拔插头必须按插头扑板进行。
2.不要在墙上装大功率电器的插座，如电暖器、电热水器等，因为功率过大容易引起插座发热，进而引发火灾。
3.不要在水泥或石灰墙上直接留下插座。
否则，容易导致插座与墙面之间发生电弧，而引发火灾。
电线安全1.不要将电线和电缆压在门窗、家具和洗衣机等设备下面，避免遭受磨损。
2.电线应该放置在避光、干燥和通风的地方，避免阳光、水和湿气等暴露。
3.不要用同种颜色的绝缘胶带或橡胶皮布将电线或电缆缠绕在一起。
家用电器的安全使用1.家庭电器应选用符合国家质量标准的产品，购买前应进行认真检查。
2.家庭电器的接地必须得到保证，尤其是大功率电器，如电视、冰箱、电脑等。
3.家庭电器不得在卫生间、浴室和湿度较大的场所使用。
用气安全充气瓶安全1.充瓶时未完全充满。
2.充瓶前未进行检验或未及时更换过期充瓶合金环。
3.保安栓未有精细清洁，或使用不当导致燃烧器折断。
气管安全1.每季至少清洗一次气管以保证顺畅。
2.每次使用前检查气管是否有老化、破损等情况。
使用燃气灶安全1.使用时注意通风和排气。
2.使用时，要保证燃气管道无漏气现象。
3.使用时不能靠近可燃物品，如纸张和木头等。
4.使用时，必须使用防滑垫以避免灶台和厨具滑动带来危险。
在使用电器和气的过程中，我们必须要学会识别可能的危险，并采取合适的措施避免危险的发生。
通过了解本文列出的居家用电及用气安全知识，您将更加安全地使用居家电气设施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适宜对象：设计师、电工
目录：
一、简单的电气知识 二、电路施工的要求 三、家装电路布线图 四、开关插座小常识 五、公司产品的接线 六、公司60产品安装 七、电子产品的接线
一、简单的电气知识
1）电压U、电流I、电阻R、功率W的概念和关系
电压U ： U = I*R 电流I ： I = U/R 电阻R ： R = U/I 功率W ： W = U*I
二、居室开关插座安装位置需要注意的地方
1）同一房间的开关或插座高度要一致，开关距地1.1~ 1.4米、插座距地0.2~0.3米。 2）并列安排的开关、插座应在同一水平标高上，高差不得大于1mm。 3）电视柜、音像柜的插座安装要针对相应的高度，同时留出电视天线的出口。 4）电源线及插座与电视线及插座的水平间距不应小于500mm。 5）厨房里，导线与燃气管路的间隔距离为：同一平面≥100cm；不同平面≥50cm。 6）电气开关与燃气管路的间隔距离≥150cm。
三、居室开关插座的布局与数量
1） 开关不宜装在门后，应安装在一开门就很容易够得着的地方。 2） 插座数量的设定要有超前的考虑。一个房间内至少2个，一套两居室至少于14个。 3） 针对电视柜、音像柜预留单独的、足够数量的插座。 4） 在床的两边对称安装两个插座，以备主人使用床头灯和便携式电器等。 5） 厨房的开关、插座要避免安装在煤气灶周围； 6） 根据操作台位置预留出一到两个插座，使主人在增设厨房用家电时使用。 7） 为抽油烟机和冰箱各安装一个独立的插座。 8） 厨房、卫生间的开关和插座宜选用防水防溅式，灯具要防爆。 9） 卫生间应预留两个插座以方便住户使用洗衣机等家用清洁类电器。 10）卫生间配有盥洗设备的，最好有一个灯专供洗漱时使用。
2）开关的选择标准：
爬电距离：两个导电零部件间沿绝缘材料表面的最短距离。 电气间隙：两个导电零部件在空气中的最短距离。 国家3C标准：爬电距离和电气间隙均不小于3mm，才能保证空气不被击穿，防止产生电火花。
> 3mm
动作： 开关的操作应灵活，应采用瞬时转换来完成触点的接通和断开。 线压紧能力： 接上导线后，按照3C标准：应能经受60N的拉力，拉动100次后，导线的位移应不大于2mm， 并且端子和其他零件不得损坏。
75欧姆 终端负载
安装方法 1、插座固定于墙体与普通86型开关安装方法相同。 2、将有线电视信号电缆铜芯分别按照进线和出线接到电视插座上IN 和OUT端口。 3、屏蔽层紧贴线路板底面（焊盘面）。 4、分别拧紧铜接线柱螺丝和压线卡螺丝。
使用注意事项： 使用本插座时，一般一条线最多只能串连5只这种插座。否则会影响电视机收视效果。
L
三位单极开关应用示意图
N
一位双路开关应用示意图
（两处开关控制一个用电器）
L
N
3）60系列开关的基本连接方式：
L N
一位单极开关 一位单极开关带指示灯（常亮） 门铃开关 门铃开关带指示灯
一位单极开关带指示灯（常灭）
3）60系列开关的基本连接方式：
L N
一位双路开关 一位双路开关带指示灯（常亮） 16A一位双路开关
3）串联、并联的概念和差异
家电1 家电2 家电3
正极
负极
电源
家电1
家电2
=
家电3
正极
负极
电源
二、电路施工的要求
一、施工单位与材料选择
1）必须找符合条件的专业施工单位和人员进行设计与安装。 2）购买电气材料时一定认清正规品牌，选择符合有关标准的合格产品。 3）选购电气产品要注意安全因素、实用性、装饰性、节能性和方便性。
C组： 圆插系统—由国际电气设备认证委员会提出， 主要使用国分布在欧洲地区， 如法国、意大利、西班牙、瑞典、瑞士等。
五、公司产品的接线
1）开关的基本连接方式： 双路开关实用接线图
换向开关实用接线图
单极开关 两极开关 双路开关
双路双极开关
一位双路开关 双路换向开关 一位双路开关
双路换向开关
2）50、58系列开关的基本连接方式：
另、二室一厅的接线图
漏1 开
开1
插1
插
插
插
空
空
浴
关
座
座
座
座
调
调
霸
总
一
二
三
四
一
二
一
空
空
浴
调
调
霸
门厅
阳台
卧室一
卧室二
卫浴
厨房
四、开关插座的小常识
1）底盒、面板： 目前世界上常见的面板、底盒形式有86型、120型、146型三种
86 型 120型 146型 盒体深度
面板尺寸为86*86，或类似尺寸。 安装孔中心距为60.3 mm。 中国及世界绝大多数国家均采用此形式。
L N
两极加两极带接地插座应用示意图
六、公司60产品安装
七、西蒙电子产品的接线
一．45001型刮须插座说明 本产品是专为旅行使用刮须刀配套设计的电源插座，具有两档电压输出和过流保护等功能。
注意事项事项事项： 1、 本电源插座建议由专业电工安装。 2、 本电源插座与市电相连，请勿带电拆卸，否则有触电危险！
面板尺寸为120*70；120*120；118*70，或类似尺寸。 安装孔中心距为83.5 mm。 日本、韩国等国家采用此形式。
面板尺寸为86*146，或类似尺寸。 安装孔中心距为121 mm。 中国、英国及大多数国家均采用此形式。
盒体深度均具有40mm、50mm和60mm三种规格。 常用的盒体深度为50mm。
负极
电源
电压U ： U = U1+U2+U3 =220V = I*（R1+R2+R3）
电流I ： I = I1=I2=I3 = U1/R1=U2/R2=U3/R3
电阻R ： R = R1+R2+R3 = U1/I+U2/I+U3/I
功率KW ： KW = I*（U1+U2+U3） = I*I(R1+R2+R3 ）
干线信号输入
注意事项：
安装或使用中，若发现电视信号衰减较大，应检查有线电视电缆铜芯与铜柱、屏蔽层 与底面是否接触良好，或铜芯与外屏蔽层是否短路。在排除信号源故障后，方可确定故障 系由插座产生。
三．55115型串接式电视调频插座使用说明 串接式电视调频插座广泛应用于有线电视工程的用户终端。 安装方便、电缆用线少，
二．55112型终端式电视调频插座说明
终端式电视调频插座广泛应用于有线电视工程的用户终端， 产品具有输出衰减小，电视、调频输出端相互隔离度高等优点。
安装方法 1、插座固定于墙体与86型普通开关安装方法相同。 2、将电视信号电缆铜芯线插入输入端（IN）铜接
线柱中， 3、屏蔽层紧贴底面(焊盘面)。 4、分别拧紧铜接线柱螺丝及压线卡固定螺丝。
3）插座：
目前世界上家用及类似用途的插座常见的形式有扁插系统、方插系 统、圆插系统。IEC国际电工委员会认可的大致有三种：
A组： 扁插系统—由美国国家标准协会提出， 主要使用国分布在亚洲、北美洲地区， 如美国、加拿大、日本、韩国等，中国属于A组。
B组： 方插系统—由英国国家标准协会提出， 主要使用国分布在大洋洲、南非地区， 如英国、新加坡、澳大利亚、印度、巴基斯坦等。
五．55601型人体智能感应开关说明
本产品可安装在公用建筑与民用住宅的楼道走廊等处， “人来灯亮、人去灯灭” 。 可直接替代任何86型二线制灯开关，无需另外布线。
安装方式： 1、普通安装一般为墙壁式，推荐开关离地面高度1.5m左右(见图二)。 2、若走廊楼道狭长推荐采用吸顶式，
应注意让开关的X-X轴线与人行道方向保持一致，以使探测角最大，获得最佳效果。
四．55503 插卡取电节能开关使用说明 本产品适用于宾馆、酒店，用以控制室内普通电器的电源，是节能控制的理想产品 插入磁卡后，室内电源接通，取卡后可延时10秒钟左右关断。 具有节能、安全、可靠、抗干扰能力强等特点。
说明事项： 1、本开关只需接通电源，指示灯将常亮。 2、使用本开关时，负载电流之和不得大于开关最大负载电流，负载不得短路。 3、施工时，须由专业电工安装。
额定电流A（安培）
1～4
单根导线截面积（mm2） 0.5～1.0
6 1.0～1.5
10 1.5～2.5
16
20
2.5～4.0 4.0～6.0
六、在墙体上开槽埋线的质量要求
1） 埋线一般在墙上开槽以暗管敷设。 2) 电线保护管宜采用硬塑料管，塑料管及塑料配件必须为阻燃型产品。 3） 在钢筋混凝土的墙上开槽，应采用云石机切割，不宜使用电锤。 4） 不能直接把电线埋入抹灰层内，不利于更换，而且也很不安全。 5） 相邻两个过渡盒之间一般不超过三个线管接头。 6） 横平竖直，减少接头。线管严禁用弯头、三通连接。 7） 所有接线盒应安装牢固、防止松动，严禁使用石膏粉固定。 8） 导线、电话线、闭路电视线、通信线等不同的管道应该分开。 9） 各强、弱电的导线均不得在吊顶内裸露。 10）吊顶内的线管不得直接固定在吊顶的龙骨或吊杆上。 11）使用软管接到灯位的，软管长度不得超过1M。
其可用于接插一个两极插头，开关可用于控制插座的电源，也可单独使
用控制用电器。
L
N
两极双用加两极带接地带开关 功能：具备一个两极双用插孔、两极带接地孔和双用途单极开关。
其可用于接插一个两极插头；一个两极带接地插头；
N
L
N
L
可直接控制五孔插座的火线电源
可控制另一个用电器
5）50、58系列插座的应用示意图：
3）60系列开关的基本连接方式：
L N
双路开关带电源指示灯 16A双路开关带电源指示灯
