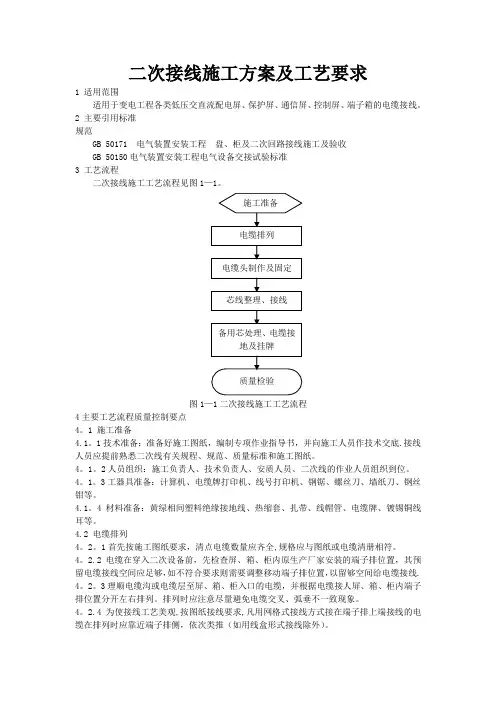

二次接线施工方案及工艺要求1 适用范围适用于变电工程各类低压交直流配电屏、保护屏、通信屏、控制屏、端子箱的电缆接线。
2 主要引用标准规范GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收GB 50150电气装置安装工程电气设备交接试验标准3 工艺流程二次接线施工工艺流程见图1—1。
图1—1二次接线施工工艺流程4主要工艺流程质量控制要点4。
1 施工准备4.1。
1技术准备：准备好施工图纸，编制专项作业指导书，并向施工人员作技术交底.接线人员应提前熟悉二次线有关规程、规范、质量标准和施工图纸。
4。
1。
2人员组织：施工负责人、技术负责人、安质人员、二次线的作业人员组织到位。
4。
1。
3工器具准备：计算机、电缆牌打印机、线号打印机、钢锯、螺丝刀、墙纸刀、钢丝钳等。
4.1。
4材料准备：黄绿相间塑料绝缘接地线、热缩套、扎带、线帽管、电缆牌、镀锡铜线耳等。
4.2 电缆排列4。
2。
1首先按施工图纸要求，清点电缆数量应齐全,规格应与图纸或电缆清册相符。
4。
2.2电缆在穿入二次设备前，先检查屏、箱、柜内原生产厂家安装的端子排位置，其预留电缆接线空间应足够，如不符合要求则需要调整移动端子排位置，以留够空间给电缆接线. 4。
2。
3理顺电缆沟或电缆层至屏、箱、柜入口的电缆，并根据电缆接人屏、箱、柜内端子排位置分开左右排列。
排列时应注意尽量避免电缆交叉、弧垂不一致现象。
4。
2.4为使接线工艺美观,按图纸接线要求,凡用网格式接线方式接在端子排上端接线的电缆在排列时应靠近端子排侧，依次类推（如用线盒形式接线除外）。
4。
2.5电缆在穿人二次设备后，应在设备底部支架作临时绑扎,待电缆统一尺寸开头制作完成后再进行永久性固定。
4.3 电缆头制作及固定4.3。
1电缆头制作应按作业指导书的要求进行。
4。
3。
2电缆头开头尺寸和制作高度要求一致，制作样式统一。
4.3.3电缆屏蔽层的接地方式应符合设计、规范和反措要求,在剥除电缆外护套时，屏蔽层(或屏蔽线）应留有相应的长度，以便与屏蔽接地引出线进行连接,屏蔽接地引出线推荐使用国际通用的黄绿相间塑料绝缘软铜电线（BVR型)，屏蔽接地线与屏蔽层的连接采用焊接方式，焊接时要采取防护措施，防止温度过高损坏芯线绝缘，如用绞接方式，应确保连接可靠。
电缆敷设及二次接线施工方案范本（二篇）
电缆敷设及二次接线施工方案范本概述工程概况包括光伏场区内、外建、构筑物包括与其配套的暖通、给排水、电照、消防、围墙等土建施工及光伏场区内支架、设备___、调试工程。
所有设备的卸车、保管。
场外、内道路、升压站___工程、场内外集电线路(含光伏场区至升压站线路)、阵列基础、变配电基础、交通维护工程、支架、设备___工程及其它工程土建建筑及___工程施工，变电站、光伏区单体、分系统、整套启动调试等直到光伏电站全部带电运行1.2施工依据1.2.1《电气装置___工程电气设备交接试验标准》（GB50150-91）1.2.2《电气装置___工程盘、柜二次回路结线施工及验收规范》（GB50171-92）1.2.3《电气装置___工程低压电器施工及验收规范》（GB50254-96）施工安全执行标准1.3.1《电力建设安全工作规程》DL5009.3－___。
1.3.6《电网公司防止人身伤亡事故十项重点措施》。
二．施工前的准备2.1 施工的___：施工负责人：曹昌厚施工技术负责人：王___ 施工安全负责人：陈春强2.2 施工机具准备：序号工器具名称数量状况1焊机及焊接工具一套良好2手电钻二把良好3绝缘电阻测试仪一台良好___万用表两块良好5步话机四套良好6二次接线工具十套良好7放线架两套良好8电缆卡钳一把良好2.3 施工条件准备：2.3.1对全体工作人员进行施工前的安全教育，学习并熟悉本施工方案；2.3.4___好工作人员，准备好所有工器具、材料等。
2.3.5明确分工、做好施工安全技术交底。
三．施工工序流程3.1 开关柜保护测控装置检查，符合设计要求；3.3 开关柜厂家配置的小母线完整，接线位置明确：3.5 电缆敷设工艺流程：核查电缆规格数量→确定电缆敷设位置→确定电缆走向→清理电缆沟道→做好电缆标志→电缆外观及绝缘检查→按施工图电缆清册敷设→电缆整体排扎→端头防护。
3.6 二次电缆头制作及接线工艺流程：接线单元电缆核对→电缆头高度确定→开电缆→屏蔽地线焊接→热缩头制作→电缆芯拉直→电缆排布→电缆两侧线芯校对→电缆芯接入→各屏柜的屏蔽地线接线→孔洞封堵。
电缆二次安装施工方案
电缆二次安装施工方案一、施工准备1.1.施工前的技术交底：由项目负责人向施工人员进行工程的技术交底，明确施工要求和安全注意事项。
1.2.施工方案的制定：根据设计方案和现场实际情况，制定详细的施工方案，明确工序、材料、人员安排等内容。
1.3.施工材料的准备：根据施工方案确定所需的电缆、电缆配件、绝缘材料等，确保施工所需材料的供应。
1.4.施工人员的培训：对施工人员进行安全培训，提高其安全意识和技术水平。
1.5.施工现场的清理：对施工现场进行清理，确保施工所需的空间和设施。
二、施工流程2.1.线路敷设：根据设计方案，确定电缆线路的敷设路径和方式，进行电缆的敷设。
2.2.线路接头的制作：根据设计要求，制作电缆线路的接头，包括绝缘处理、金属部件的连接等。
2.3.接线箱的安装：根据设计要求，安装接线箱，将电缆线路与接线箱相连接。
2.4.设备的安装：根据设计要求，安装用电设备，将其与电缆线路相连。
2.5.进行接地：对电缆线路进行接地处理，确保安全。
2.6.进行绝缘测试：对电缆线路进行绝缘测试，确保绝缘性能符合要求。
2.7.进行电气测试：对电缆线路进行电气测试，确保其正常工作。
三、安全管理3.1.严格执行安全操作规程：施工人员必须严格遵守操作规程，如在使用电动工具时必须佩戴绝缘手套、绝缘鞋等。
3.2.定期进行安全检查：定期对施工现场进行安全检查，及时排除安全隐患。
3.3.检查施工现场的通风条件：确保施工现场通风良好，排除有毒有害气体对施工人员的危害。
3.4.加强现场安全警示标志的设置：设置明确的安全警示标志，提醒施工人员注意安全。
3.5.提供必要的个体防护装备：为施工人员提供必要的个体防护装备，保护其安全。
3.6.加强施工现场的安全教育：对施工人员进行安全教育，增强他们的安全意识。
通过以上的施工准备、施工流程和安全管理，可以确保电缆二次安装施工工作的质量和安全。
同时，施工人员应密切配合，确保施工进度和效果。
在施工过程中，如有发现问题，应及时进行处理，确保施工质量。

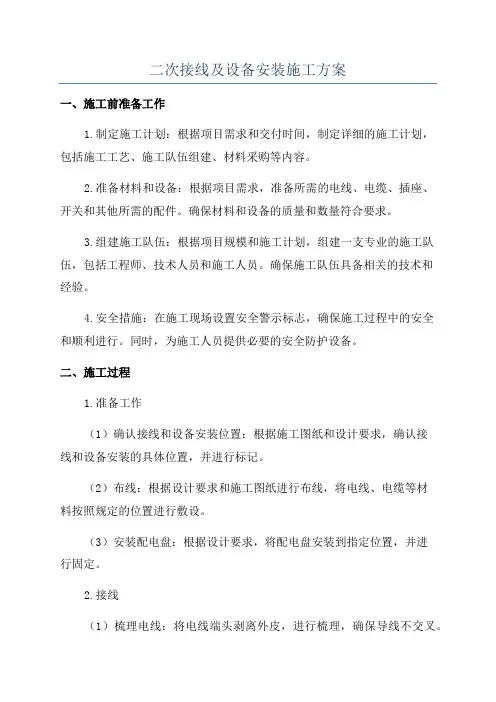

二次接线及设备安装施工方案
二次接线及设备安装施工方案一、施工前准备工作1.制定施工计划：根据项目需求和交付时间，制定详细的施工计划，包括施工工艺、施工队伍组建、材料采购等内容。
2.准备材料和设备：根据项目需求，准备所需的电线、电缆、插座、开关和其他所需的配件。
确保材料和设备的质量和数量符合要求。
3.组建施工队伍：根据项目规模和施工计划，组建一支专业的施工队伍，包括工程师、技术人员和施工人员。
确保施工队伍具备相关的技术和经验。
4.安全措施：在施工现场设置安全警示标志，确保施工过程中的安全和顺利进行。
同时，为施工人员提供必要的安全防护设备。
二、施工过程1.准备工作（1）确认接线和设备安装位置：根据施工图纸和设计要求，确认接线和设备安装的具体位置，并进行标记。
（2）布线：根据设计要求和施工图纸进行布线，将电线、电缆等材料按照规定的位置进行敷设。
（3）安装配电盘：根据设计要求，将配电盘安装到指定位置，并进行固定。
2.接线（1）梳理电线：将电线端头剥离外皮，进行梳理，确保导线不交叉。
（2）接线连接：根据接线图纸和设计要求，将电线连接到配电盘、插座、开关等设备上。
（3）接地处理：根据相关规范，对电线接地进行处理，确保接地的可靠性和安全性。
3.设备安装（1）安装插座和开关：根据设计要求，将插座和开关安装到指定位置，并进行固定。
（2）安装照明设备：根据设计要求，将照明设备安装到指定位置，并进行固定。
（3）安装其他设备：根据设计要求，将其他设备进行安装，并进行测试和调试。
4.测试和调试（1）测试接线：对接线进行测试，检查接线的连接性和稳定性。
（2）测试设备：对安装的设备进行测试，确保其正常工作。
（3）调试：根据设计要求，对设备进行调试，调整各项参数，确保设备运行稳定和正常。
三、施工后处理1.清理工作：在施工完成后，对施工现场进行清理，清除垃圾和废弃物，确保施工现场的整洁。
2.整理施工记录：将施工过程中的关键点和施工记录整理成文件，包括施工图纸、设备参数和接线图等。
电缆敷设及二次接线施工方案
电缆敷设及二次接线施工方案一、方案概述本方案工业园区电路改造工程的电缆敷设及二次接线施工方案。
该方案主要包括工程设备、施工组织、施工工艺、施工安全等内容。
二、施工设备1.电缆敷设设备：包括挖掘机、起重机、电缆敷设车、电缆牵引车、电缆滚筒、跨越设备等。
2.二次接线设备：包括电缆剥线机、压接机、布线机、电动螺丝刀、绝缘剥除器、电气测试仪等。
三、施工组织1.管理机构成立：建立项目管理机构，包括项目经理、施工队长、技术人员、安全员等。
2.工程前期准备：组织对施工区域进行勘测、定线，并制定详细的施工计划。
3.建立施工现场：按照施工计划建立施工现场，设置安全警戒标志，保障施工现场的安全。
4.联络与协作：与相关部门、供应商和业主进行及时的沟通和联络，保障施工进度。
四、施工工艺1.电缆敷设：根据设计图纸确定电缆的敷设路径，使用挖掘机进行土方开挖，为电缆铺设提供通道。
然后使用电缆敷设车将电缆从滚筒上滚装下来，利用起重机进行吊装、定位、牵引，最后使用跨越设备穿越矩形坑道。
2.电缆接地：根据设计要求，在每个电缆截面末端进行接地处理，使用接地电缆将其与接地装置连接起来，确保电缆的安全运行。
3.二次接线：根据施工图纸规定的布线方案，采用电缆剥线机将电缆剥去一定长度的绝缘层，然后使用压接机进行电线压接。
接线完成后，使用绝缘剥除器将电缆剩余的绝缘层剥除，最后使用电气测试仪进行接线质量检测。
五、施工安全1.作业人员安全：每个施工人员必须参加专业培训，取得相应的岗位操作证书，具备相应的工程技能。
在施工现场必须戴好安全帽、防护服、防滑鞋等个人防护用品。
2.施工现场安全：设立专门的安全警戒区域，设置标志牌、警示灯等设施，确保施工现场的安全。
对施工设备进行定期维护和检查，确保设备运行的可靠性和安全性。
3.预防意外事故：在施工过程中，要加强对各种施工风险的评估，采取措施避免意外事故的发生。
严禁违章作业，严格执行操作规程，确保施工过程安全可控。
二次电缆敷设接线方案
二次屏（柜）及二次回路接线工艺一、概述1、本方案适合1100kV合作变电站内所有的屏柜、户外端子箱的二次回路接线施工；2、采用的标准为《GB50171-92电气装置安装工程盘柜及二次回路结线施工及验收规范》。
二、施工工序流程图三、施工技术措施 1、准备工作（1）认真审核设计图纸，根据原理图及厂家资料，将图纸上的每一根电缆所接的回路号及接线位置与实物对照，要求设计图与实物一致；（2）将施工图按其接线位置分类好，并在施工前放置于接线的屏柜内；（3）清点每一屏柜的电缆，柜的左右要分清，将清点的数量及应摆放的位置与设计图比较，严格按图施工；（4）将清点过的电缆绑上对应的电缆牌，并将电缆固定好；（5）准备好接线需用的工具及有关的耗材（回路标号及绑扎线、绝缘包带、对讲机、电池灯等）；2、盘、柜、端子箱安装就位①吊装盘柜时，应做好防磨损措施，按设备要求的位置移放盘柜；移动时，用钢管垫在底盘滚动前进。
②就位后，安装调整盘柜，使其垂直度、水平偏差以及盘柜面偏差与盘柜间接缝的允许偏差应符合下表规定：项目允许偏差（mm）垂直度（每米）＜1.5 水平偏差相邻两盘顶部＜2 成列盘顶部＜5 盘面偏差相邻两盘边＜1 成列盘面＜5 盘间接缝＜2③按设计图将端子箱分间隔就位，用膨胀螺钉固定或焊接固定。
端子箱安装应牢固，封闭良好，并应能防潮、防尘。
安装的位置应便于检查，应排列整齐。
④盘、柜、台、箱的接地牢固良好。
⑤盘柜的漆层应完整，无损伤。
3、电缆就位（1）检查已敷设好的电缆排列整齐，牢固地固定在电缆孔的钢筋上，电缆牌要求清晰明了，绑扎的高度要求一致，注意摆放在易观察的位置；（2）统一在电缆上用粉笔记好要开电缆的高度，每一根每一面屏都统一一个高度，做到统一美观； 4、开电缆（1）开电缆时注意不要损伤电缆芯，切断处的端部用同色绝缘包带扎紧，铠装电缆应切断钢带并接地，使用于静态保护及控制等逻辑回路的屏蔽电缆的屏蔽层也应按设计要求的接地方式可靠接地；（2）要接线的电缆芯应拉直绑扎好，按设计图将电缆芯抽好准备接上，芯线应垂直或水平有规律地配置，要求整齐美观，芯线端部应套有标有回路号的套管，此标号套管应采用双标号式，除标有回路外，还需标上该电缆的编号，且要求字迹清楚不易脱色； 5、对线两侧对线时，应注意每一根电缆芯都要验过，特别是几根电缆同时使电池灯接通，需将短连片解开，再重新对线，一根芯应只有一条通路。
二次接线施工方案
二次接线施工方案1.施工前准备1.1布置施工场地，清理工地垃圾和杂物。
1.2检查二次接线图纸、电缆型号和长短，并做好标记。
1.3检查施工使用的工具和设备是否完好。
2.接线箱施工2.1安装接线箱，根据设计要求确定接线箱的位置和数量。
2.2将电缆线槽连接到接线箱，保证线槽与接线箱之间的连接牢固。
2.3安装处理设备，包括断路器、漏电保护器、接触器等。
2.4按照电缆的型号和规格进行连接，使用合适的接线端子将电缆接入接线箱。
3.母线槽的施工3.1根据设计要求确定母线槽的数量和型号。
3.2安装母线槽，保证母线槽与建筑物结构牢固连接，不出现松动和倾斜。
3.3进行母线的电气连接和固定。
4.电缆穿线施工4.1根据设计要求确定电缆的类型和规格。
4.2清理线槽，并确保线槽内部无杂物和尘土。
4.3进行电缆的穿线，保证电缆的整齐和紧密。
4.4使用合适的接线端子将电缆接入接线箱或设备。
5.接地施工5.1根据设计要求确定接地装置的类型和规格。
5.2清理接地装置周围的土壤，确保接地装置与土壤之间的接触良好。
5.3安装接地装置，并将其与主要设备和金属结构连接。
5.4进行接地电阻测试，确保接地电阻符合设计要求。
5.5进行接地保护系统的调试和测试。
6.控制与保护施工6.1根据设计要求确定控制与保护设备的类型和规格。
6.2安装控制与保护设备，确保其与接线箱和电缆的连接牢固。
6.3进行控制与保护设备的调试和测试，确保其正常工作。
7.清理和交接7.1清理施工现场，清除垃圾和杂物。
7.2进行系统试验和检查，确保电器设备正常运行。
7.3编制施工竣工图纸，并做好工程交接记录。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次接线施工方案及工艺要求
1 适用范围
适用于变电工程各类低压交直流配电屏、保护屏、通信屏、控制屏、端子箱的电缆接线。
2 主要引用标准
规范
GB 50171 电气装置安装工程盘、柜及二次回路接线施工及验收
GB 50150电气装置安装工程电气设备交接试验标准
3 工艺流程
二次接线施工工艺流程见图1-1。
图1-1二次接线施工工艺流程
4主要工艺流程质量控制要点
4.1 施工准备
4.1.1技术准备：准备好施工图纸，编制专项作业指导书，并向施工人员作技术交底。
接线人员应提前熟悉二次线有关规程、规范、质量标准和施工图纸。
4.1.2人员组织：施工负责人、技术负责人、安质人员、二次线的作业人员组织到位。
4.1.3工器具准备：计算机、电缆牌打印机、线号打印机、钢锯、螺丝刀、墙纸刀、钢丝钳等。
4.1.4材料准备：黄绿相间塑料绝缘接地线、热缩套、扎带、线帽管、电缆牌、镀锡铜线耳等。
4.2 电缆排列
4.2.1首先按施工图纸要求，清点电缆数量应齐全，规格应与图纸或电缆清册相符。
4.2.2电缆在穿入二次设备前，先检查屏、箱、柜内原生产厂家安装的端子排位置，其预留电缆接线空间应足够，如不符合要求则需要调整移动端子排位置，以留够空间给电缆接线。
4.2.3理顺电缆沟或电缆层至屏、箱、柜入口的电缆，并根据电缆接人屏、箱、柜内端子排位置分开左右排列。
排列时应注意尽量避免电缆交叉、弧垂不一致现象。
4.2.4为使接线工艺美观，按图纸接线要求，凡用网格式接线方式接在端子排上端接线的电缆在排列时应靠近端子排侧，依次类推（如用线盒形式接线除外）。
4.2.5电缆在穿人二次设备后，应在设备底部支架作临时绑扎，待电缆统一尺寸开头制作完成后再进行永久性固定。
4.3 电缆头制作及固定
4.3.1电缆头制作应按作业指导书的要求进行。
4.3.2电缆头开头尺寸和制作高度要求一致，制作样式统一。
4.3.3电缆屏蔽层的接地方式应符合设计、规范和反措要求，在剥除电缆外护套时，屏蔽层（或屏蔽线）应留有相应的长度，以便与屏蔽接地引出线进行连接，屏蔽接地引出线推荐使用国际通用的黄绿相间塑料绝缘软铜电线(BVR型)，屏蔽接地线与屏蔽层的连接采用焊接方式，焊接时要采取防护措施，防止温度过高损坏芯线绝缘，如用绞接方式，应确保连接可靠。
4.3.4当电缆为铠装时，铠装电缆的钢带应一点接地，接地点可选在端子箱或汇控柜专用接地铜排上。
4.3.5电缆头制作时所使用的热缩管采用统一长度加热收缩而成。
电缆的直径应在所用热缩管的热缩范围之内。
电缆头在套人热缩管前，可在开头处缠绕几层聚氯乙烯带，然后再套人热缩管加热，这样使制作出来的电缆头比较饱满、圆滑，工艺美观。
当使用聚氯乙烯带包电缆头时，要求缠绕密实、牢固，缠绕长度一致。
一个二次设备内的电缆头套的颜色尽可能一致。
4.3.6电缆的固定可用扎带绑扎或用电缆夹固定，固定电缆的绑扎应高度一致、牢固可靠，在电缆接线后不应使端子排受到机械应力。
电缆敷设使用的临时电缆牌或标识应暂时保留，等接完线后再更换成永久性电缆牌。
4.3.7当采用电缆锁紧接头套的形式固定电缆时，要求锁紧接头套的规格应和电缆直径相吻合，固定牢靠，金属锁紧接头套与电缆的屏蔽层或铠装钢带应连接可靠、接地良好。
4.4 芯线整理、接线
4.4.1电缆接线前应进行芯线的整理，首先将每根电缆的芯线单独分开，将每根芯线拉直，然后根据每根电缆在端子排的接线位置进行并拢绑扎。
4.4.2硬线电缆芯的网格式接线方式：
a)先根据屏内电缆的多少来考虑排放方式，一般电缆芯接在端子排的最上端便紧靠在端子排内侧排列为宜。
接线顺序是每条电缆芯顺端子排由下而上接线。
在接线位置的同一高度从芯线束中将电缆芯抽出绕过电缆束后面引至接线位置，每条接线要求平直，并留有适当弧度。
b)电缆接线时可根据已接人位置进行二次绑扎，芯线扎带绑扎要求间距一致，且间距适宜(150～180mm)，间距不宜太宽，否则会造成电缆束松散，影响工艺观感。
c)每根电缆的芯线宜单独成束绑扎，以便于查找。
4.4.3线槽接线方式：
a) 在电缆头上部将每根电缆进行垂直绑扎后，垂直或略有倾斜折弯后引入线槽内，线槽内所放人的电缆不宜太多，至少应留有1／3空间，以利查线和盖回线槽盖，如果不符合要求，应更换线槽。
b)在电缆芯线至端子排接线位置的同一高度将芯线引出线槽，接人端子排。
c)接线位置不在线槽两侧的芯线，通过调整走向或加装线槽后栅伊引至相应的接线位置。
4.4.4接线：
4.4.4.1电缆接线前应进行芯线整理，首先将每根电缆的芯线单独分开，将每根芯线拉直，然后根据每根电缆在断子排的接线位置进行并拢绑扎。
4.4.4.2电缆接线时可根据已接入位置进行二次绑扎，芯线扎带绑扎要求间距一致。
每根电缆芯线宜单独成束绑扎。
4.4.4.3接线应有组织、有计划逐个系统进行。
电缆芯线两端编号必须核对正确，当电缆一端接好，再接另一端时要进行对线并确保线芯无误。
4.4.4.4接线前应考虑好整个屏柜（端子箱）内电缆的走向。
端子排接线应严格按设计图纸进行，不能随意更改，如有疑问应及时向技术人员确认。
芯线水平地从线芯后部引向端子排，并弯成一个半圆弧，大小要美观一致，接线应牢靠。
4.4.4.5对于螺栓式端子，要将剥除护套的芯线弯圈，弯圈的方向为顺时针，弯制线头的内径与紧固螺丝外径应相吻合，其弯曲的方向应与螺栓紧固的方向一致。
4.4.4.6对于多股软铜芯线，要压接线鼻子才能接入端子，采用线鼻子应与芯线的规格、端子的接线方式及端子螺栓规格相配。
4.4.4.7对插入式端子，可直接将剥除护套的芯线插入端子，并紧固螺栓，注意剥除芯线外护套长度要与接入端子的深度一致。
4.4.4.8电缆线芯不应有伤痕。
导线与端子接触良好，端子螺丝紧固，每一端子一侧最多接两根线芯且导线截面应一致。
4.4.4.9引入屏、端子箱内的电缆及线芯应排列整齐，编号清晰、避免交叉、固定牢固，并应分别成束，分开排列；接线时尽量使线芯弯度一致、平整、美观。
4.4.4.10线管号的规格应和芯线的规格相配，线管号裁切长度一致，，字体大小一致，线号的内容应包括回路编号和电缆编号。
4.4.4.11每条电缆的备用芯要高出端子排最上端位置，预留长度剪成统一，每根电缆单独布置。
备用芯端头宜包上自粘绝缘带。
4.4.4.12每块屏、端子箱接线完毕，对照端子排接线图检查接线是否正确，使用兆欧表检查二次回路绝缘电阻是否符合规范，每一个二次回路绝缘电阻不小于1M，小母线绝缘电阻不小于10M。
4.4.4.13接完线后，应全面清扫干净线头杂物，屏柜及端子箱下部电缆孔洞均应用耐火材料严密封堵。
4.4.5二次回路接线应符合下列要求：
（1）按图施工，接线正确。
（2）导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。
（3）盘、柜内的导线不应有接头，导线芯线应无损伤。
（4）电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。
（5）配线应整齐、清晰、美观，导线绝缘应良好，无损伤。
（6）每个接线端子的每侧接线宜为一根，不得超过两根。
对于插接式端子，不同截面的两根导线不得接在同一端子上。
对于螺栓连接端子，当接两根导线时，中间应加平垫片。
（7）二次回路接线应设专用螺栓。
4.5 备用芯处理、电缆接地及挂牌
4.5.1备用芯处理：
a)每条电缆的备用芯要高出端子排最上端位置约250---300mm，以便回路修改增加接线时用。
b)备用芯的预留可以剪成统一长度，每根电缆单独垂直布置，也可以将每根备用芯同时弯圈布置，
可以单层或多层布置，备用芯端头宜包上自粘绝缘带。
4.5.2电缆接地及挂牌：
a)电缆的屏蔽接地线宜在电缆头根部向下引出，经理顺绑扎后再一起引至接地铜排。
单束的电缆屏蔽线根数不宜过多，引至接地铜排时应排列整齐。
b)屏蔽线接至接地铜排时，可以采用单根压接或两根压接的方式，但不宜超过两根。
c)同一屏、箱、柜内屏蔽线接到接地铜排的方式应相同，屏蔽线所弯弧度应整齐一致。
d)电缆牌规格和形式的使用应符合规范要求。
e)电缆牌应采用专用的打印机进行打印，电缆牌打印排版合理，标识齐全、打印清晰。
f)电缆牌的挂没的方式应根据屏、箱、柜实际情况和策划的要求进行。
挂电缆牌前先把原电缆敷设和接线时的临时标识拆除。
电缆牌固定可以采取前后交叠或并排，上下高低错位等方式进行挂设，但要求高低一致、间距一致，保证电缆牌挂设整齐、牢固，易于查看。
g)电缆牌的绑扎可以采用扎带、尼龙线、细PV铜芯硬线(0.2mm2)等材料。
5、安全风险及预控措施
5．1无措施的电缆割剥，可能导致设备破损割伤，防护措施：割剥电缆时要放平、垫实，线下放木板，割剥电缆时应注意不得损伤绝缘及芯线。
5．2凌乱的施工现场，可能导致火灾，防护措施：割剥下来的电缆护层、麻丝、绝缘纸、线芯要及时清理，保持现场清洁，文明施工，随时注意防火。
5．3拉直线芯用力不当，可能导致设备破损，防护措施：由经验丰富的技工操作，缓慢拉直电缆线，严禁用力过大，防止拉断电缆芯。
6二次接线质量控制检查表
6-1 二次回路检查及控制电缆接线。
