常用模板及支撑安装标准图集
工程施工资料 安全标准化图册图集(上下全集)(全电子版)(120P)

平平安安提示牌及其他图牌B1、平平安安形象牌• 1、平平和安安是中国建筑推出的施工现场安全生产宣传形象大使。
• 2、他们将在安全理念、临边防护、机械防护、消防等场景中出现。
• 3、各现场在设置安全防护设施时,必须按本要求配套张挂平平和安安图牌。
• 4、平平和安安的图牌其形象、颜色、尺寸等必须按本要求制作。
用料、悬挂方式各工地可因地制宜,但应牢固结实,能周转使用。
B2、平平安安提示牌•说明:•1、设置方式:施工现场如果设置广告(宣传)牌,则安全理念牌与广告(宣传)牌同步设置,放置在首位,与广告(宣传)牌尺寸一致;现场不设置广告(宣传)牌,安全理念牌可单独设置在大门口、安全教育(喊话)场地边或办公区。
•2、安全理念牌最小尺寸:宽×高=3000mm×2000mm。
•说明:•1、悬挂于施工现场大门口右侧。
•2、宽×高=550mm×800mm;采用铝塑•板制作,周边用30mm不锈钢包边。
•说明:•1、悬挂于施工现场高大设备底部、外脚手架底部等部位。
脚手架每面至少一个。
•2、宽×高=550mm×800mm;采用铝塑板制作,周边用30mm不锈钢包边。
•说明:•1、悬挂于施工现场施工升降机梯笼周•边防护栏杆上、安全通道口、外脚•手架首层周边外侧等处。
脚手架首•层每隔30米一处,每面不少于2处。
•2、宽×高=550mm×800mm;采用铝塑板•制作,周边用30mm不锈钢包边。
•说明:•1、悬挂于外脚手架内侧,面向结构主•体,每隔30米一处,每层每面至少•两处。
•2、宽×高=550mm×800mm;采用铝塑板•制作,周边用30mm不锈钢包边。
•说明:•1、悬挂于安全通道和斜道入口处。
•2、宽×高=550mm×800mm;采用铝塑板•制作,周边用30mm不锈钢包边。
•说明:•1、悬挂于库房、木工模板加工区、易燃易爆物品存放区、装饰装修作业区等。
房屋建筑工程常用模板支架培训课件

模板支架的市场需求预测
城市化进程加速,模板支架需求量逐年增长 绿色建筑理念普及,对模板支架环保性能要求提高 建筑行业技术创新,推动模板支架向智能化发展 市场竞争激烈,模板支架企业需加强品牌建设与营销策略
模板支架的发展趋势与展望
轻质化:采用轻质材料,降低重量,便于安装和运输。 智能化:引入智能化技术,实现快速安装和拆卸,提高施工效率。 标准化:制定统一的标准和规范,提高产品的互换性和兼容性。 绿色环保:采用环保材料和工艺,降低对环境的负面影响。
PART 6
模板支架的发展趋势与展望
模板支架的技术创新方向
智能化:提高模 板支架的自动化 和智能化水平, 减少人工干预, 提高施工效率。
绿色环保:研发 环保材料和可回 收的模板支架, 降低对环境的污 染和破坏。
标准化:制定统 一的技术标准和 规范,提高模板 支架的安全性和 可靠性。
定制化:根据不 同工程需求和特 点,定制个性化 的模板支架,提 高施工质量和效 益。
承受混凝土浇筑时的侧压力, 防止模板变形或移位
传递施工荷载,确保施工安全
便于安装和拆卸,提高施工效 率
模板支架的分类
按材料分类:木模板、钢模板、 铝合金模板等
按用途分类:建筑模板、桥梁 模板、隧道模板等
按工艺分类:平模、立模、拼 装模等
按形状分类:平板模、弧形模、 异形模等
PART 2
模板支架的组成与选型
支架搭设前应进行安全技术交底,操作人员应熟悉作业环境和施工方 法 支架搭设时应按规定设置剪刀撑、斜杆等加强措施,确保整体稳定 性
支架使用时应按规定放置模板、钢筋等材料,避免超载
支架拆除时应按规定顺序进行,严禁随意拆除
模板支架的安全隐患排查
支撑体系失稳:检查支撑体系的稳定性,确保无倾斜、倒塌等现象。

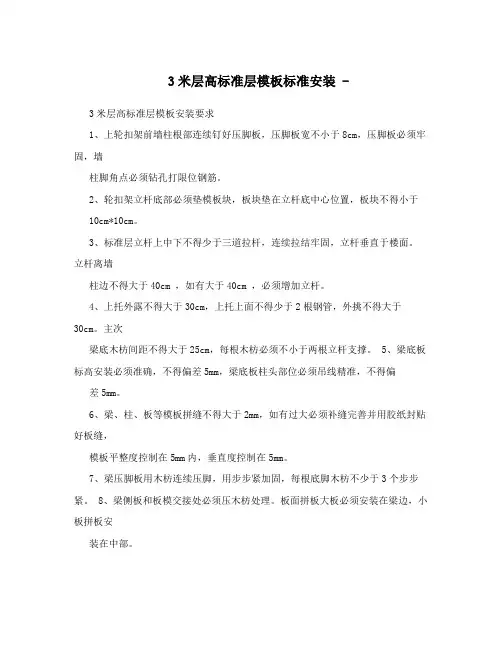

3米层高标准层模板标准安装-

3米层高标准层模板标准安装 - 3米层高标准层模板安装要求1、上轮扣架前墙柱根部连续钉好压脚板,压脚板宽不小于8cm,压脚板必须牢固,墙柱脚角点必须钻孔打限位钢筋。
2、轮扣架立杆底部必须垫模板块,板块垫在立杆底中心位置,板块不得小于10cm*10cm。
3、标准层立杆上中下不得少于三道拉杆,连续拉结牢固,立杆垂直于楼面。
立杆离墙柱边不得大于40cm ,如有大于40cm ,必须增加立杆。
4、上托外露不得大于30cm,上托上面不得少于2根钢管,外挑不得大于30cm。
主次梁底木枋间距不得大于25cm,每根木枋必须不小于两根立杆支撑。
5、梁底板标高安装必须准确,不得偏差5mm,梁底板柱头部位必须吊线精准,不得偏差5mm。
6、梁、柱、板等模板拼缝不得大于2mm,如有过大必须补缝完善并用胶纸封贴好板缝,模板平整度控制在5mm内,垂直度控制在5mm。
7、梁压脚板用木枋连续压脚,用步步紧加固,每根底脚木枋不少于3个步步紧。
8、梁侧板和板模交接处必须压木枋处理。
板面拼板大板必须安装在梁边,小板拼板安装在中部。
9、板底木枋间距不得大于30cm,板面模板不得有明显松动。
梁腹高度大于40cm梁侧必须背木枋,用钢管和螺杆加固。
10、梯板上一跑必须上翻3步以上安装。
11、所有支撑不得出现木支撑,丁丁猫。
12、梁板返边必须按碧桂园相应要求一次成型(卫生间、阳台返边)。
13、所有梁板、返边、线条必须用螺杆加固,不得穿拉铁线。
14、所有吊模不得用木支撑,可使用马凳或电焊焊底脚支撑。
15、电梯井内墙模如过高,因需钢筋网片防护,必须开槽处理。
16、割锯模板前必须弹好墨线,没经甲方同意不得乱锯木枋和整块模板。
避免长材短用等不合理使用,避免浪费。
17、墙柱内必须有足够的水泥内撑条(一般40*40cm 梅花型布置) 18、所有模板拼缝处不得小于10cm的帮板封缝。
19、墙柱抱箍不大于50cm一道,离地面第一道抱箍不宜大于150cm。
20、墙柱模安装准确,每根墙柱模板脚必须留设10cm边长的三角形清扫口,在浇筑前确保封闭完成清扫口。

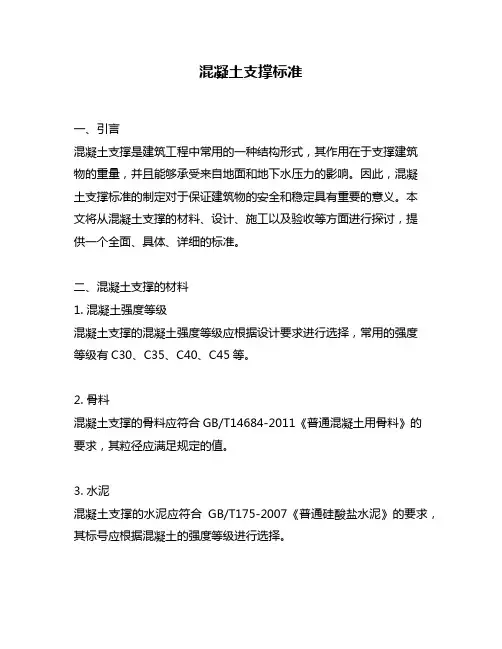

混凝土支撑标准

混凝土支撑标准一、引言混凝土支撑是建筑工程中常用的一种结构形式,其作用在于支撑建筑物的重量,并且能够承受来自地面和地下水压力的影响。
因此,混凝土支撑标准的制定对于保证建筑物的安全和稳定具有重要的意义。
本文将从混凝土支撑的材料、设计、施工以及验收等方面进行探讨,提供一个全面、具体、详细的标准。
二、混凝土支撑的材料1. 混凝土强度等级混凝土支撑的混凝土强度等级应根据设计要求进行选择,常用的强度等级有C30、C35、C40、C45等。
2. 骨料混凝土支撑的骨料应符合GB/T14684-2011《普通混凝土用骨料》的要求,其粒径应满足规定的值。
3. 水泥混凝土支撑的水泥应符合GB/T175-2007《普通硅酸盐水泥》的要求,其标号应根据混凝土的强度等级进行选择。
4. 混凝土掺合料混凝土支撑的掺合料应根据设计要求进行选择,常用的掺合料有粉煤灰、矿渣粉等。
5. 混凝土添加剂混凝土支撑的添加剂应符合GB8076-2008《混凝土添加剂通用技术条件》的要求,其类型应根据混凝土的设计要求进行选择。
三、混凝土支撑的设计1. 设计荷载混凝土支撑的设计荷载应根据建筑物的重量、外部荷载及地下水压力等因素进行计算,确保其能够承受设计荷载的要求。
2. 设计强度混凝土支撑的设计强度应符合GB50010-2010《混凝土结构设计规范》的要求,其应力等级应根据设计荷载及混凝土的强度等级进行计算。
3. 设计尺寸混凝土支撑的设计尺寸应满足设计要求,其宽度和厚度应符合规范要求,并应具有足够的稳定性。
4. 钢筋配筋混凝土支撑的钢筋配筋应符合GB50010-2010《混凝土结构设计规范》的要求,其应根据设计荷载及混凝土的强度等级进行计算。
四、混凝土支撑的施工1. 板面处理混凝土支撑的板面应清洁、平整、无腐蚀和油污等现象,其表面应涂刷防腐涂料。
2. 模板安装混凝土支撑的模板应按照设计要求进行安装,其材料应符合规范要求,并应具有足够的强度和刚度。
常用建筑工程图集

常用建筑工程图集结构施工图集1、03G101旧版全套图集(7本):03G101-1 现浇混凝土框架、剪力墙、框架—剪力墙、框肢剪力墙结构03G101-2 现浇混凝土板式楼梯04G101-3 筏形基础04G101-4 现浇混凝土楼面与屋面板06G101-6 独立基础、条形基础、桩基承台08G101-5 箱形基础和地下室结构08G101-11 G101系列图集施工常见问题答疑图解2、11G101新版全套图集(4本,含新旧版区别):11G101-1 现浇混凝土框架、剪力墙、梁、板11G101-2 现浇混凝土板式楼梯11G101-3 独立基础、条形基础、筏形基础及桩基承台新旧版区别3、09G901混凝土结构施工钢筋排布规则与构造详图全套图集(5本):06G901-1 混凝土结构施工钢筋排布规则与构造详图09G901-2 现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构09G901-3 筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台09G901-4 现浇砼楼面与屋面板09G901-5 现浇混凝土板式楼梯11G902-1 G101系列图集常用构造三维节点详图(框架结构、剪力墙结构、框架-剪力墙结构)4、混凝土构件:03G363 多层砖房钢筋混凝土构造柱抗震节点详图代替98G36304G320 钢筋混凝土基础梁代替93G320、93(03)G32004G321 钢筋混凝土连系梁代替93G321、93(03)G32104G337 吊车梁走道板代替95G33704G361 预制钢筋混凝土方桩代替97G36104G362 钢筋混凝土结构预埋件代替91SG36204SG307 现浇钢筋混凝土板式楼梯04SG309 钢筋焊接网混凝土楼板与剪力墙构造详图104SG330 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用05G335 单层工业厂房钢筋混凝土柱代替95G335-1~305G336 柱间支撑代替97G33605SG343 现浇混凝土空心楼盖06SG311-1 混凝土结构加固构造(总则及构件加固)07SG359-5 悬挂运输设备轨道(适用于门式刚架轻型房屋钢结构)04G322-4 钢筋混凝土过梁(混凝土小型空心砌块夹心墙体)G322-1~4 钢筋混凝土过梁(2004年合订本)03G322-1代替93G322(一)~(二) G323-1~2 钢筋混凝土吊车梁(2004年合订本)代替95G323-1~2、95(03)G323-1~2 06SG331-1 混凝土异形柱结构构造(一)04SG308 混凝土后锚固连接构造08SG360 预应力混凝土空心方桩08SG333、08SJ110-2 预制混凝土外墙挂板08SG311-2 混凝土结构加固构造(地基基础及结构整体加固改造)SG334、SG533 抗风柱(2010年合订本)11G329-1 建筑物抗震构造详图(多层和高层钢筋混凝土房屋)替代03G329-111G329-3 建筑物抗震构造详图(单层工业厂房)替代04G329-811G329-2 建筑物抗震构造详图(多层砌体房屋和底部框架砌体房屋)替代04G329-2、G329-3、04G329-4、04G329-11G336-2 柱间支撑(柱距7.5米)5、预应力混凝土构件04G415-1 预应力混凝土折线形屋架(预应力筋为钢绞线、跨度18m~30m)代替95G415-6~10、95(03)G415-6~1004G426 6m后张法预应力混凝土吊车梁代替95G426、95(03)G42605SG408 SP预应力空心板代替99ZG40806SG429 后张预应力混凝土结构施工图表示方法及构造详图G410-1~2 1.5m×6.0m预应力混凝土屋面板(2004年合订本)代替92G410-1、3、4和92(03)G410-1、3、4G414-1~5 预应力混凝土工字形屋面梁(2005年合订本)代替99G414(一)~(五) 06SG432-1 预应力混凝土双T板(坡板宽度2.4m)08SG432-3 预应力混凝土双T板(坡板宽度3.0m)06SG439-1 预应力混凝土叠合板(50mm、60mm实心底板)代替95G439-3、95(03)G439-309SG432-2 预应力混凝土双T板(平板,宽度2.0m、2.4m、3.0m)10G409 预应力混凝土管桩替代03SG4096、砌体结构02SG614 框架结构填充小型空心砌块结构构造03SG610-1 建筑结构隔震构造详图03SG611 砖混结构加固与修复03SG615 配筋混凝土砌块砌体建筑结构构造04G612 砖墙结构构造(烧结多孔砖与普通砖、蒸压类砖)代替96SG61205G613 混凝土小型空心砌块墙体结构构造代替96SG613-1~2、96(03)SG613-1~2 05SG616 混凝土砌块系列块型07SG617 夹心保温墙结构构造09SG610-2 建筑结构消能减震(振)设计09SG619-1 房屋建筑抗震加固(一)(中小学校舍抗震加固)10SG614-2 砌体填充墙构造详图(二)(与主体结构柔性连接)11SG619-4 房屋建筑抗震加固(四)(砌体结构住宅抗震加固)12G614-1 砌体填充墙结构构造替代06SG614-1 15 12G619-2 房屋建筑抗震加固(二)(医疗建筑抗震加固)7、建筑场地、地基与基础05SG811 条形基础06SG812 桩基承台10SG813 钢筋混凝土灌注桩11SG814 建筑基坑支护结构构造8、其他06G112 建筑结构设计常用数据SG109-1~4 民用建筑工程设计常见问题分析及图示-结构专业(2005年合订本)G103~104 民用建筑工程结构设计深度图样(2009年合订本)代替04G103、05G104 SG111-1~2 建筑结构加固施工图设计表示方法建筑结构加固施工图设计深度图样(2008合订本)节能图集02J1211 外墙外保温建筑构造(一)99(03)J1212 外墙外保温建筑构造(二)2003 修改版06J1213 外墙外保温建筑构造(三)06J123 《墙体节能建筑构造》06J204 屋面节能建筑构造06J9082 公共建筑节能构造06J6071 建筑节能门窗(一)06J9081 公共建筑节能构造严寒和寒冷地区06J9082 公共建筑节能构造夏热冬冷和夏热冬暖地区景观图集03J0121 环境景观03J0122 环境景观绿化种植设计楼地面01J304 楼地面建筑构造幕墙03J1032~7 建筑幕墙合订本楼梯栏杆99SJ403 楼梯建筑构造02(03)J401 钢梯2003 年局部修改版02J4041 电梯自动扶梯自动人行道06J4031 楼梯栏杆栏板(一)05ZJ401 楼梯栏杆门窗03J609 防火门窗03J6032 铝合金节能门窗03J6012 木门窗05J6211 天窗排气道07J9161 住宅排气道(一)室外02J331 地沟及盖板02J003 室外工程03J001 围墙大门03J926 建筑无障碍设计05J909 工程做法05J9271 汽车库坡道式建筑构造07J306 窗井、设备吊装口、排水沟、集水坑人防地下室02J301 地下建筑防水构造05J2 地下工程防水05SFJ10 《人民防空地下室设计规范》图示07FJ02 《防空地下室建筑构造》卫生间02J915 公共建筑卫生间屋面99(03)J2011 平屋面建筑构造(一)2003 年局部修改版03J2012 平屋面建筑构造(二)00J2021 坡屋面建筑构造房屋渗漏修缮技术规程装修03J113 轻质条板内隔墙03J5021 内装修轻钢龙骨内隔墙装修及隔断03J5022 内装修室内吊顶03J5023 内装修室内楼地面及其他装修构造06J5051 外装修(一)03J9301 住宅建筑构造给排水1、消防设备安装:01S201 室外消火栓安装代替88S16204S202 室内消火栓安装代替99S20204S204 消防专用水泵选用及安装01S206 自动喷水与水喷雾灭火设施安装代替89SS175S2 给排水标准图集消防设备安装(2004年合订本)99S203、99(03)S203 消防水泵接合器安装代替86S1642、排水设备及卫生器具安装04S301 建筑排水设备附件选用安装代替92S22008S305 小型潜水排污泵选用及安装代替01S30509S302 雨水斗选用安装代替01S30209S304 卫生设备安装代替99S304S3 给排水标准图集排水设备及卫生器具安装(2010年合订本)3、室内给水排水管道及附件安装02S403 钢制管件代替S311和90S31902S404 防水套管代替S31203S401 管道和设备保温、防结露及电伴热代替87S15903S402 室内管道支架及吊架代替S16103SS408 住宅厨、卫给排水管道安装04S409 建筑排水用柔性接口铸铁管安装S4(一)给排水标准图集室内给水排水管道及附件安装(一)(2004年合订本)S4(二)给排水标准图集室内给水排水管道及附件安装(二)(2004年合订本)S4(三)给排水标准图集室内给水排水管道及附件安装(三)(2011年合订本)10S406 建筑排水塑料管道安装代替96S40610SS411 建筑给水复合金属管道安装4、室外给水排水管道工程及附属设施04S516 混凝土排水管道基础及接口代替95S51604S520 埋地塑料排水管道施工05S502 室外给水管道附属构筑物代替S143、S144、S145、S146、S16005S518 雨水口代替S518-1~2(1955年合订本)S5(二)给水排水标准图集室外给水排水管道工程及附属设施(二)(2005年合订本)08SS523 建筑小区塑料排水检查井02S515、02(03)S515 排水检查井(含2003年局部修改版)10S505 柔性接口给水管道支墩替代03S50510SS507 建筑小区埋地塑料给水管道施工S5(一)给水排水标准图集室外给水排水管道工程及附属设施(一)(2011年合订本)5、排水处理构筑物02S701 砖砌化粪池代替92S213(一)~(五)03S702 钢筋混凝土化粪池代替92S214(一)~(五)建筑电气05SDX006 民用建筑工程设计常见问题分析及图示-电气专业06DX008-1电气照明节能设计06DX008-2电气设备节能设计DX003~004 民用建筑工程电气设计深度图样(2009年合订本代替04DX003、05DX004 09DX001 建筑电气工程设计常用图形和文字符号代替00DX00104DX101-1 建筑电气常用数据06D105 电缆防火阻燃设计与施工07SD101-8电力电缆井设计与安装D101-1~7(新) 电缆敷设(2002年合订本)09D101-6代替99D101-604D201-3室外变压器安装原86D265、86D266合并修编D203-1~2 变配电所二次接线(2002年合订本)99D203-1原图集号99D270(上)、(下) D301-1~3 室内管线安装(2004年合订本)原96SD181改号02D501-2 等电位联结安装代替97SD567D501-1~4 防雷与接地安装(2003年合订本含99D501-1图集2003、2007年局部修改版)钢结构及厂房03G102 钢结构设计制图的深度和表示方法07G120 工程做法(自重计算)08SG115-1 钢结构施工图参数表示方法制图规则和构造详图08G118 单层工业厂房设计选用(上、下册)09SG117-1 单层工业厂房设计示例(一)。
模板支撑架搭设规范

模板支撑架搭设规范模板支撑架是指在建筑施工过程中,为了支撑和保护混凝土模板而设置的一种临时支撑结构。
它具有结构简单、安装方便、拆装快捷等优点,能够有效地保证混凝土模板的稳定和安全施工。
一、支撑架的组成和材料选择模板支撑架由立杆、横杆、纵杆、梁板等部分组成。
支撑架的材料选择应符合相关标准和规范要求,一般常用的材料有钢材、铝合金材料及钢管等。
在选择材料时要考虑到支撑架的要求及其所需承受的荷载,以确保支撑架的稳定和安全性。
二、支撑架的搭设要求1. 搭设前要制定详细的搭设方案,并经过专业人员审核和批准,确保搭设符合设计要求和施工实际。
2. 根据设计要求,进行基础的施工,确保支撑架的稳定性。
3. 在搭设支撑架前,要对施工现场进行检查,清除可能阻碍搭设的障碍物。
4. 支撑架的安装要先进行试装,确保每个连接部位的牢固性和稳定性。
5. 在搭设过程中,要确保支撑架的竖直度和平整度,调整立杆的长度和位置,使支撑架形成稳定的三角形结构。
6. 支撑架的纵向和横向板件要保持水平,确保支撑力均匀分布,避免出现局部过载。
7. 搭设支撑架时要根据实际情况选择合适的连接方式,如螺栓连接、焊接连接等。
8. 在搭设完成后,要进行全面检查,确保支撑架的安装质量,细致做好固定和补充工作。
三、支撑架的使用和维护1. 在使用支撑架时,要遵守相关操作规程,严禁超载使用,避免引起安全事故。
2. 使用过程中要定期进行检查,及时发现和处理支撑架的松动、变形等现象,确保其安全性能。
3. 支撑架的存放要注意干燥、防潮,防止出现生锈等情况,提高其使用寿命。
4. 支撑架使用完毕后要进行拆除,拆除过程要注意安全,避免造成人员伤害和设备损坏。
四、支撑架的管理1. 在施工现场要设立专人负责支撑架的搭设和拆除工作,并进行全程监督和指导。
2. 对于支撑架的选择、搭设和使用要进行记录,并保留相应的技术资料和报告。
3. 对于支撑架的安全问题要及时上报,并采取相应的措施进行处理。
