4729控制面板及指示灯说明
控制面板介绍
控制面板介绍SV SV键：在液晶显示PV页面时，按SV键就进入设置值页面，就显示该段工序的各项设置值。
PV PV键：不管液晶显示什么页面，按PV键后液晶返回主页面（实测值页面）。
MENU MENU键：在液晶显示PV页面时，按它就显示菜单页面。
＞＞键：移位键：︿↑键：增加键，或蜂鸣器报警时按它可消除声音。
﹀↓键：减少键，或改变运行状态。
SET OK SET/OK 键： 选择要修改的项目，重新设置后予以确认。
COOLCOOL 键：制冷操作键STARTSTOPSTART/STOP : 暂停/启动键： 设备开机通电后，设定电机的暂停或启动。
ALARM 超报温报警黄色信号灯：当仪器腔体内温度发生异常时，该信号灯闪烁。
HEATING加热器工作红色信号灯：当加热器通电时，该信号灯亮。
COLD压缩机工作绿色信号灯：当压缩机通电工作时，该信号灯亮。
使用前的准备1. 仪器应放置在地面平整、干燥、无阳光直射的位置。
2. 将随机附件积水盘放置于仪器后面中间的底部。
*3. 为保证运行过程中的平稳性，仪器必须水平放置。
旋转仪器右前脚可调节底脚，使仪器平稳着地。
4. 为保证仪器具有充分的散热空间和恒温效果，仪器距离墙、物必须保持至少20公分的距离。
5. 电源连接：配置容量不少于产品技术参数中对应的输入功率，交流电压为220V-240V/50-60HZ 的供电系统和专用电源插座。
6. 检查并确认当地电压符合要求，允许10%的电压偏差。
（带*号标记的仅适合配置制冷系统的恒温培养振荡器（SPH-200B/200F/200D ）1. 开机按右侧电源开关开机通电，单片机进入自检程序，液晶显示Inspecting …，程序检查蜂鸣器和发光二极管：所有LED2. 主页面 (PV 页面)液晶显示现在实测温度、环境温度、实测转速、多步循环与往复运行在第几步上、振荡。
3. 设置页面（SV 页面）表示现在显示的是设置值。
设置温度、转速、定时、多步程序等。
各单板配置及指示灯说明
RUN：绿色，运行指示灯，1Hz闪表示TNET运行正常；10Hz闪表示程序加载或与MP 通讯断。
FAU：红色，故障指示灯，亮表示TNET故障（时钟丢失）；灭表示单板运行正常。
MST：绿色，主用状态运行指示灯，亮表示TNET处于主用状态，灭表示非主用。
RES：绿色，备用状态运行指示灯，亮表示TNET处于备用状态，灭表示非备用。
CLK：绿色，时钟控制器正常运行指示灯，亮表示时钟同步控制器运行0.5Hz闪表示OCXO 晶振正在预热。
SELEN：绿色，手动选用时钟基准使能指示灯。
亮表示手动选择使能。
灭表示手动选择基准无效。
REFI：绿色，三个基准指示灯，三个基准指示灯REFI的亮和灭分别代表二进制的“1”和“0”，从上到下表示二进制的高位到低位，共代表5种状态，“000”表示无基准输入，“001”，“010”，“011”和“100”四种状态分别表示取四路输入中的哪一路时钟，“101”表示取CKI 板基准；2．按钮SELEN：手动选用时钟基准使能开关。
按此开关，手动选用时钟基准使能指示灯亮或者灭，只有在SELEN亮时，此键手动选择才有效。
SEL：手动选用时钟基准开关，通过此开关，可以顺序选择时钟基准。
SW：主备倒换开关，通过按此开关，可以使主用TNET 板变为备用TNET 板。
RST：复位开关，按动此按钮可以使单板复位重启。
3．带电插拔支持带电插拔。
4．注意事项此板为主备用工作方式，在工作于主用状态时不可直接拔出，必须切换于备用状态方可进行插拔操作。
主控板MPMP面板如所示。
COMM面板如下图DT2：绿色，第2路DT运行状态指示灯，灭表示单板数据未配制；亮表示第2路DT无信号接收；2Hz闪表示第2路DT有信号接收（其它）；1Hz~3Hz闪表示表示第2路DT有信号接收（随路）。
DT3：绿色，第3路DT运行状态指示灯，灭表示单板数据未配制；亮表示第3路DT无信号接收；2Hz闪表示第3路DT有信号接收（其它）；1Hz~3Hz闪表示表示第3路DT有信号接收（随路）。

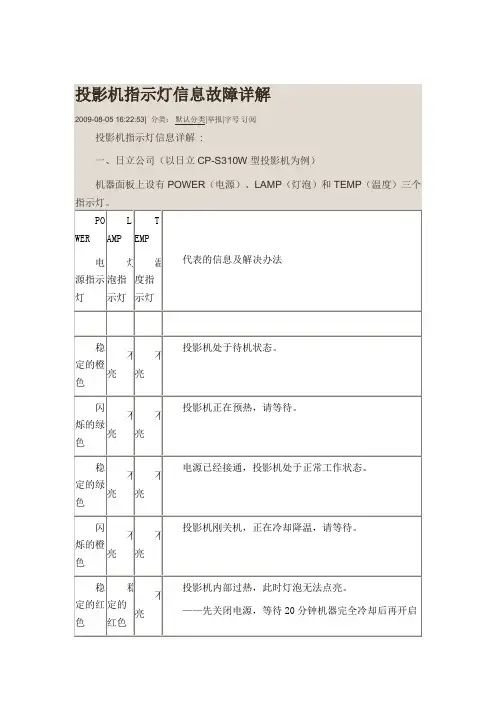

投影机指示灯信息讲解
不亮
闪烁的红色
冷却风扇没有工作。
——先关闭电源，等待20分钟机器冷却后再检查风扇，确保风扇没问题后再次开启电源，若问题还不能解决，请联系服务商维修。
红色点亮或闪烁
不亮
红色点亮
投影机内部过热。
——先关闭电源，等待20分钟机器冷却后，检查通风口是否堵塞、空气过滤网是否太脏、周围环境温度是否超过35℃。然后再开启电源，若问题还不能解决，请联系服务商维修。
绿色点亮
红色交替闪烁
可能是投影机内部太冷。
――请检查环境温度是否低于零度。在采取必要措施后，再次开启电源，若问题还不能解决，请联系服务商维修。
绿色点亮
红色同时闪烁
投影机通风口处的空气过滤网太脏。
――清洁后请选择“选项”菜单中的“过滤器使用时间”，然后执行复位动作。（注：此项仅适用日立CP-HX2020型投影机）
十、美国优派（ViewSonic）公司的PJ 860/1060型投影机
机器面板上设有电源(ON)、灯泡和温度三个指示灯。
ON
电源指示灯
灯泡指示灯
温度指示灯
代表的信息及解决办法
橙色
熄灭
熄灭
投影机处于待机模式。
绿色闪烁
熄灭
熄灭
投影机正在预热中，请等待。
绿色
熄灭
熄灭
投影机处于正常工作状态。
橙色闪烁
熄灭
熄灭
红色点亮或闪烁
红色点亮
不亮
投影灯泡没有点亮，可能是投影机内部过热。
——先关闭电源，等待20分钟待机器冷却后再检查通风口是否被堵，空气过滤网是否脏÷环境温度是否高于35度等。在采取必要措施后，再次开启电源，若问题还不能解决，请更换灯泡。
各厂商服务器外观巡检指示灯含义
各厂商设备指示灯含义1、HP设备（包括型号HP DL380、HP DL580）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：2）快速诊断板指示灯的含义，见下表:注:HP （Systems Insight Display）快速诊断板的指示灯表现出了主板部件的布局。
当前面板的内部健康灯亮红灯或是黄灯时，表示此时服务器可能发现了一个故障，可以结合前面板的内部健康灯和快速诊断板指示灯（Systems Insight2、IBM 设备（包括X346、X4100等----具体设备可能有些出入）1）服务器前面板如下图所示的指示灯可以指示服务器的工作状况：1.信息指示灯：当该灯亮时，表明错误或者警告信息已经写入系统事件日志中。
2.定位器指示灯：该灯亮表明是由系统管理员远程点亮以便找到 服务器。
3.系统错误指示灯：该灯亮表明系统出现错误。
通过光通路诊断板来定位故障。
4.供电指示灯：a 、该灯点亮且不闪烁，表明服务器已经开启。
b 、该灯闪烁时，表明服务器已经关闭且仍然连接到交流电源。
c 、该灯熄灭时，表明已经切断交流电源或者电源或者指示灯本身出了故障.2）光通路诊断面板指示灯：注：REMIND按钮：按下REMIND按钮时，表示确认错误，但不准备立即采取措施，将系统错误指示灯置于“提醒”方式。
当服务器处于“提醒”方式时，系统错误指示灯将闪烁。
3、DELL服务器(PowerEdge 2950等)1）电源指示灯代码前面板上的电源按钮控制输入系统电源设备的电源。
打开系统电源时，电源指示灯将呈绿色亮起。
系统的控制面板 LCD 可以提供状态信息，以表示系统何时运行正常，何时需要注意。
LCD 呈蓝色亮起表示系统运行正常，呈琥珀色亮起表示出现错误。
LCD 滚动显示信息，包括状态代码及其后跟的描述性文本。
表列出了可能出现的4、SUN设备（包括SUN V445、X366等--具体设备可能有些出入）1）前面板指示灯：. .。
4729控制面板及指示灯说明

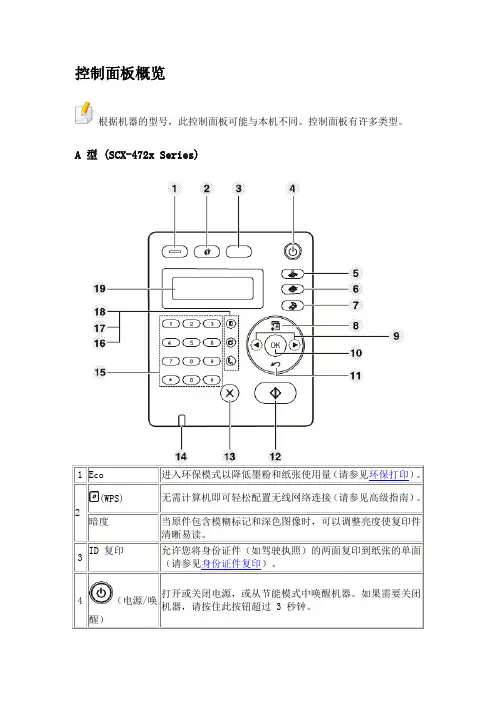

控制面板概览根据机器的型号，此控制面板可能与本机不同。
控制面板有许多类型。
A 型 (SCX-472x Series)1 Eco 进入环保模式以降低墨粉和纸张使用量（请参见环保打印）。
2(WPS) 无需计算机即可轻松配置无线网络连接（请参见高级指南）。
暗度当原件包含模糊标记和深色图像时，可以调整亮度使复印件清晰易读。
3 ID 复印允许您将身份证件（如驾驶执照）的两面复印到纸张的单面（请参见身份证件复印）。
4 （电源/唤醒）打开或关闭电源，或从节能模式中唤醒机器。
如果需要关闭机器，请按住此按钮超过 3 秒钟。
5（传真）切换到“传真”模式。
6 （复印）切换到“复印”模式。
7（扫描）切换到“扫描”模式。
8 （菜单）打开“菜单”模式，在可用菜单间滚动。
9 左/右箭头在选定菜单的可用选项间滚动，以及增大或减小值。
10 确定确认屏幕上的选择。
11 （反面）返回上一级菜单。
12 （开始）开始作业。
13 （停止/清除）随时停止操作。
14 状态 LED 表明机器的状态（请参见了解状态 LED）。
15 数字键盘拨号或输入字母数字字符。
16 （免提拨号）按下该按钮时，可以听到拨号音。
然后输入传真号码。
它的使用方法与扬声器电话相似。
17重拨/暂停(-) 在就绪模式下重拨上次拨打号码，或在编辑模式下在传真号码间插入暂停(-)。
18 （地址簿）用于存储常用传真号码，或者搜索已存储的传真号码。
19 显示屏显示当前状态，并在操作过程中显示提示。
B 型 (SCX-470x Series)1 Eco 进入环保模式以降低墨粉和纸张使用量（请参见环保打印）。
2 暗度当原件包含模糊标记和深色图像时，可以调整亮度使复印件清晰易读。
3 ID 复印允许您将身份证件（如驾驶执照）的两面复印到纸张的单面（请参见身份证件复印）。
4 扫描至发送已扫描的数据（请参见基本扫描）。
5 （电源/唤醒）打开或关闭电源，或从节能模式中唤醒机器。
如果需要关闭机器，请按住此按钮超过 3 秒钟。
各种卡件的指示灯状态及含义
各种卡件的指示灯状态及含义：4.1.1 电源模件电源模件具有如图4-1所示的指示灯。
指示器颜色PASS 绿FAULT 红ALARM 红TEMP 黄BAT LOW1黄1.仅限主机架的电源模件图4-1 典型的电源模件指示灯外观表4-1列出可能发生在电源模件的情况，对每种情况加以说明，并推荐出改正的措施。
只外部电源被切断以及另一电源正常工作时，才能取下电源模件，表4-1 电源模件的状态指示灯4.1.2主处理器MP具有下列指示灯（见图4-2所示）指示器颜色PASS 绿FAULT 红ACTIVE 黄MAINT1 红MAINT2 红NETWORK LINK1绿NETWORK TX1黄NETWORK RX1黄SERIAL1黄SERIAL1黄COM TX 黄COM RX 黄I/O TX 黄I/O RX 黄1.保留为将来用表4-2列出了MP上由维护指示灯所表示的可能的情况，经每种情况以说明，并给出推荐的措施（如果有的话）。
警告如果系统中有两处故障，一在MP内，另一个在另一种类型的模件内，应先更换MP，等到换上的模件的ACTIVE指示器点亮后，才可换另一个出故障的模件。
图4-3 主处理器指示灯外观表4.2主处处理器的状态指示灯表4-3 主处理器的通讯指示器4.1.3数字输入模件数字输入模件具有下列指示灯（见图4-4所示）表4-4列出了数字输入模件的PASS、FAULT和ACTIVE各指示灯所表示的可能出现的各种情况，以及对每一情况的说明和建议采取的措施。
表4-5列出数字输入模件的现现场指示灯所表示的各种可能情况。
图4-4 TMR数字输入模件指示灯外观图4-5 简易型数字输入模件指示灯外观表4-4 DI模件的状态指示灯表4-5 DI模件的现场指示灯4.1.4 模拟输入模件模拟输入模件可以提供以下的指示灯（如图4-6）表4-6列出了模拟输入模件的FASS、FAULT、和ACTIVE各指示器所表示的可能的情况，给出每个情况的说明和推荐的措施。
主板故障诊断卡指示灯和声音功能速查表
AMI BIOS1短内存刷新失败2短内存ECC较验错误3短系统基本内存(第1个64K)检查失败4短系统时钟出错5短中央处理器(CPU)错误6短键盘控制器错误7短系统实模式错误，不能切换到保护模式8短显示内存错误(显示内存可能坏了)9短ROM BIOS检验和错误1长3短内存错误(内存损坏，请更换)1长8短显示测试错误(显示器数据线松了或显示卡插不稳) Award BIOS1短系统正常boot机2短常规错误，请进入CMOS SETUP重新设置不正确的选项1长1短RAM或主板出错1长2短显示错误(显示器或显示卡)1长3短键盘控制器错误1长9短主板FlashRAM或EPROM错误（BIOS损坏）不断地响(长声) 内存插不稳或损坏不停地响电源,显示器未和显示卡连接好重复短响电源无声音无显示电源Phoenix BIOS1短系统正常boot机3短系统加电自检初始化(POST)失败1短1短2短主板错误（主板损坏，请更换）1短1短3短主板电池没电或CMOS损坏1短1短4短ROM BIOS校验出错1短2短1短系统实时时钟有问题1短2短2短DMA通道初始化失败1短2短3短DMA通道页寄存器出错1短3短1短内存通道刷新错误（问题范围为所有的内存）1短3短2短基本内存出错（内存损坏或RAS设置错误）1短3短3短基本内存错误（很可能是DIMM0槽上的内存损坏）1短4短1短基本内存某一地址出错1短4短2短系统基本内存(第1个64K)有奇偶校验错误1短4短3短EISA总线时序器错误1短4短4短EISA NMI口错误2短1短1短系统基本内存(第1个64K)检查失败3短1短1短第1个DMA控制器或寄存器出错3短1短2短第2个DMA控制器或寄存器出错3短1短3短主中断处理寄存器错误3短1短4短副中断处理寄存器错误3短2短4短键盘时钟有问题,在CMOS中重新设置成Not Installed来跳过POST3短3短4短显示卡RAM出错或无RAM,不属于致命错误3短4短2短显示器数据线松了或显示卡插不稳或显示卡损坏3短4短3短未发现显示卡的ROM BIOS4短2短1短系统实时时钟错误4短2短2短系统启动错误，CMOS设置不当或BIOS损坏4短2短3短键盘控制器(8042)中的Gate A20开关有错,BIOS不能切换到保护模式4短2短4短保护模式中断错误4短3短1短内存错误（内存损坏或RAS设置错误）4短3短3短系统第二时钟错误4短3短4短实时时钟错误4短4短1短串行口(COM口、鼠标口)故障4短4短2短并行口（LPT口、打印口）错误4短4短3短数字协处理器（8087、80287、80387、80487）出错主板故障诊断卡指示灯功能速查表灯名灯名信号名称说明RUN 主板运行若主板运行起来，此灯会不断闪亮，主板没有运行则不亮CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
HP InkJet 喷墨机前面板和指示灯的含义
HP Business InkJet 1000、1100 系列商用喷墨打印机前面板和指示灯的含义适用范围：HP Business InkJet 1000 、1100系列打印机一、了解控制面板部件，如下图1. “电源”按钮2. “打印头”指示灯3. “墨盒”指示灯4. “恢复”指示灯5. “恢复”按钮6. “取消”按钮7. “颜色”指示灯8. “电源”指示灯二、常见控制面板指示灯组合、指示的故障内容及故障排除方法：1）指示灯模式指示灯说明：无指示灯亮起说明及建议操作：打印机关闭。
•按( 电源按钮).2）指示灯模式指示灯说明：“电源”指示灯亮起。
说明及建议操作：•打印机就绪, 无需进行任何操作3）指示灯模式指示灯说明：“电源”指示灯闪烁。
说明及建议操作：打印机正在打开或关闭，或正在处理一项打印作业，或取消了一项打印作业。
•无需进行任何操作。
4）指示灯模式指示灯说明：“电源”指示灯亮起，“恢复”指示灯闪烁。
说明及建议操作：打印机的纸张用完了。
•装入纸张，然后按( 恢复按钮) 。
打印机处于手动双面打印模式。
它正在等待墨水晾干，这样才能将纸张翻转，然后重新装入打印机。
•将这叠纸重新装入打印机，然后按( 恢复按钮) 。
打印机暂停，等待墨水晾干。
•等待墨水晾干。
“恢复”按钮将停止闪烁。
打印机已打印好一张条幅纸，需要从打印机中取出条幅纸。
•按( 恢复按钮) 从打印机中取出条幅纸。
未安装自动双面打印单元。
不安装它，打印机无法打印。
•安装自动双面打印单元，然后按( 恢复按钮) 。
5）指示灯模式指示灯说明：“电源”指示灯和“恢复”指示灯同时闪烁。
说明及建议操作：•按( 恢复按钮) 以弹出卡住的介质。
•取出出纸盘中的所有介质。
打开顶盖，找到被卡住的介质并清除按( 恢复按钮) 继续执行打印作业。
•打开顶盖，用酒精清洁金属导轨并涂抹少许润滑油( 缝纫机油或钟表油即可) 。
6）指示灯模式指示灯说明：“电源”指示灯闪烁，“恢复”指示灯亮起。
