中央空调主机施工方案
中央空调安装施工流程及方案
中央空调安装施工流程及方案一、前期准备工作。
在进行中央空调安装施工之前，需要做好充分的前期准备工作。
首先要对安装位置进行勘察，确保安装位置符合要求，没有障碍物影响安装。
其次，需要准备好所需的安装材料和设备，包括空调主机、风管、风口、电缆等。
另外，还需要对安装人员进行培训，确保他们具备安全施工的技能和知识。
二、安装位置确定。
确定好安装位置是中央空调安装的关键步骤之一。
一般来说，安装位置应选择在通风良好、不易受到阳光直射的位置，以保证空调的制冷效果。
同时，还要考虑到空调主机与风管的连接位置，确保连接方便、布局合理。
三、风管敷设。
在安装中央空调时，风管的敷设是非常重要的一环。
首先要根据设计图纸确定好风管的走向和连接方式，然后进行风管的敷设工作。
在敷设风管时，要注意保持风管的整洁和平整，避免出现弯曲或挤压现象，以免影响空调的使用效果。
四、电缆布线。
除了风管的敷设外，电缆的布线也是安装中央空调的重要工作之一。
在进行电缆布线时，要严格按照设计要求进行，确保电缆的连接牢固、绝缘良好，避免出现安全隐患。
五、空调主机安装。
空调主机的安装是中央空调安装的关键环节。
在进行空调主机安装时，要确保安装位置平整、牢固，同时要根据设计要求进行固定和连接，以确保空调主机的安全和稳定。
六、风口安装。
风口的安装是影响空调送风效果的重要因素之一。
在进行风口安装时，要根据设计要求进行布置，确保风口的位置合理、数量充足，以保证空调送风的均匀性和舒适度。
七、系统调试。
在完成中央空调的安装后，需要进行系统调试工作。
通过对空调系统进行调试，可以检测系统的运行情况，确保空调的制冷效果和送风效果符合设计要求，同时还可以发现并解决系统中存在的问题，确保系统的正常运行。
八、验收及交付。
最后，需要对安装完成的中央空调进行验收工作。
通过对空调系统的各项指标进行检测和测试，确保系统的性能符合设计要求，同时还要对安装质量进行检查，确保安装工程的质量达到标准要求。
中央空调工程施工方案(一)
中央空调工程施工方案(一)中央空调工程施工方案中央空调是指将制冷剂作为热能传递介质，在空调冷水机组或热水机组和通风机组等设备的配合下，将制冷或制热负荷通过水道或气道分别送至空调端机，实现对空气的冷、热、干、湿的控制，并达到室内舒适度的空气技术系统。
在中央空调工程中，施工方案是极其重要的环节，下面我们来介绍一下中央空调工程施工方案。
一、前期准备工作1.工程测量: 确定各设备的位置、空调端机的位置及布线方式，同时测量管道与配件的尺寸，进行水路、风路布管分析。
2.材料准备: 确定材料种类、规格、质量和数量，制定采购计划，以确保施工的顺利进行。
3.施工人员准备：对施工方案和材料的要求进行人员培训和安排，并保证技能水平和操作能力达到要求。
二、施工方案流程1.管道铺设: 根据工程测量数据，首先需要在现场进行空调配管的布局，确定预留口、油漆分类等。
然后按照设计要求铺设各项管道，包括电源、冷却水、冷却剂、通风等。
2.设备安装：根据工程施工展示图，将各设备中心的基础做好，安装空调主机、水泵、风机等设备，并连接好相应的管路、电路和控制线路。
3.系统调试：安装好系统后，需要进行初次开机试运行，检查系统是否正常运行、温度、压力参数是否正常，以确保整个施工工作的质量和稳定性。
4.维护保养：施工完成后，需要对整个中央空调系统进行定期维护和保养，以确保中央空调系统的正常运转，减少故障率和维修次数，延长设备使用寿命。
综上所述，中央空调工程施工方案的实施要从前期准备、材料接收、施工和维护几个方面进行充分的策划和安排。
通过对以上步骤的全面掌握和合理配合，分类制定施工流程，提高施工效率和工作品质。
实现中央空调系统的顺利运行，不断提升用户体验和企业竞争力。
空调工程施工方案模板范文
空调工程施工方案模板范文1. 项目概述本工程位于XX市的某大型商业综合体内，总面积为XXX平方米，是为商业综合体提供冷热源的中央空调工程。
本工程包括空调主机设备安装、管道敷设、电气线路连接等工作。
2. 工程内容2.1 安装空调主机设备：本工程采用XX型中央空调主机，总功率为XXKW，主要包括蒸发器、冷凝器、压缩机、电控系统等组件。
安装前需要做好基础支撑工作，并按照厂家要求进行设备安装和调试。
2.2 管道敷设：根据空调主机设备位置和商业综合体的布局，需要设计合理的管道敷设方案。
应保证管道布置紧凑，路径清晰，避免交叉穿插，同时应考虑维修保养的便捷性。
2.3 电气线路连接：空调主机设备需要接入电源供电，因此需要进行电气线路连接工作。
这其中包括主机设备本身的电缆连接以及与商业综合体的总电源连接。
3. 施工流程3.1 前期准备：施工前需要对现场进行勘察，了解施工环境，规划好施工路径。
同时需要准备必要的施工设备、工具和材料。
3.2 基础支撑工作：按照空调主机设备的要求，进行基础支撑工作，确保设备安装稳固。
这其中包括基础打桩、支架安装等工作。
3.3 空调主机设备安装：根据厂家提供的安装图纸和说明书，进行设备的安装工作。
安装过程中需注意安全操作，确保设备的正常使用。
3.4 管道敷设：根据设计方案，进行管道的敷设工作。
应注意管道的密封性和稳固性，确保管道系统正常运行。
3.5 电气线路连接：根据电气图纸，进行电气线路的连接工作。
关键节点需进行验收测试，确保安全可靠。
3.6 调试及试运转：完成设备安装、管道敷设和电气线路连接后，进行整机调试。
按照程序进行试运转，检查设备运行状态是否正常。
4. 安全措施4.1 施工人员需遵守现场施工规程，正确使用施工设备和工具。
4.2 施工现场应设置明显的安全警示标志，确保施工周边的人员和设备安全。
4.3 施工过程中应定期进行安全检查，及时发现并处理安全隐患。
4.4 空调主机设备等大型设备的安装应由专业人员进行，需遵守相关操作规范。
中央空调施工方案
中央空调施工方案中央空调施工方案一、施工准备1.1施工前的准备工作1.1.1施工前，必须核实建筑物的结构图纸，确保施工的可行性和安全性。
1.1.2确定中央空调系统的规模和设计方案，包括空调主机、风管、末端装置和控制系统的类型和数量。
1.1.3安排施工队伍，确定施工团队的组织结构和责任分工，确保施工进度和质量。
1.1.4准备施工材料和设备，包括空调机组、风管、末端装置、控制设备等。
1.2施工现场的准备工作1.2.1清理施工区域，确保施工区域的整洁和安全。
1.2.2清理并检查施工材料和设备，确保施工材料和设备的完整和质量。
1.2.3搭建施工脚手架和安全网，以确保施工人员的安全。
二、施工流程2.1布置主机房2.1.1根据设计方案，在主机房内确定中央空调主机的布置位置。
2.1.2根据主机的安装要求，安装主机底座和固定支架。
2.1.3安装空调主机和连接管道，并进行必要的测试和调试。
2.2安装风管系统2.2.1根据设计方案，在建筑物内确定风管的路线和末端装置的位置。
2.2.2安装风管和末端装置，确保风管系统的质量和安全性。
2.2.3进行风管系统的绝热处理，确保风管系统的能效和隔音效果。
2.3安装控制系统2.3.1根据设计方案，安装空调控制设备和传感器。
2.3.2安装空调控制面板，并进行必要的测试和调试。
2.3.3连接空调主机、风管和末端装置与控制系统，确保系统的正常运行和可靠性。
2.4系统调试2.4.1对中央空调系统进行整体调试，包括主机、风管、末端装置和控制系统等。
2.4.2测试系统的运行情况和性能，确保系统的正常运行和效果。
2.4.3调整系统的参数，以达到设计要求和节能要求。
三、施工质量控制3.1施工过程中，严格按照设计要求和施工规范进行施工，确保施工质量和安全性。
3.2每个施工环节进行必要的检测和测试，确保施工质量和性能。
3.3严格执行施工进度计划，确保施工进度和质量。
3.4施工完成后，进行终验和交付手续，确保系统的正常运行和使用。

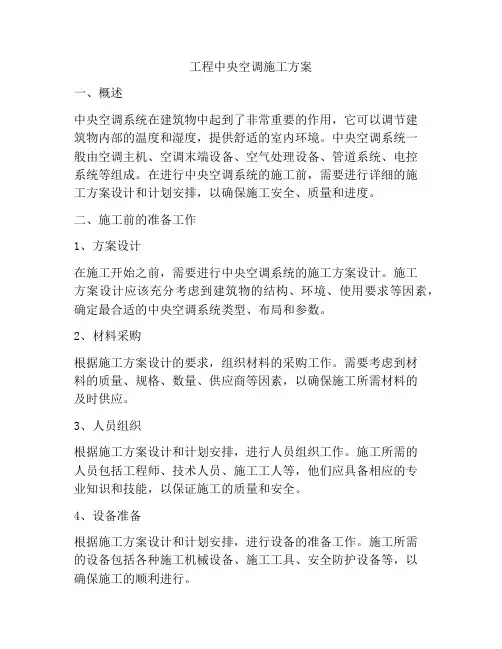

工程中央空调施工方案
工程中央空调施工方案一、概述中央空调系统在建筑物中起到了非常重要的作用，它可以调节建筑物内部的温度和湿度，提供舒适的室内环境。
中央空调系统一般由空调主机、空调末端设备、空气处理设备、管道系统、电控系统等组成。
在进行中央空调系统的施工前，需要进行详细的施工方案设计和计划安排，以确保施工安全、质量和进度。
二、施工前的准备工作1、方案设计在施工开始之前，需要进行中央空调系统的施工方案设计。
施工方案设计应该充分考虑到建筑物的结构、环境、使用要求等因素，确定最合适的中央空调系统类型、布局和参数。
2、材料采购根据施工方案设计的要求，组织材料的采购工作。
需要考虑到材料的质量、规格、数量、供应商等因素，以确保施工所需材料的及时供应。
3、人员组织根据施工方案设计和计划安排，进行人员组织工作。
施工所需的人员包括工程师、技术人员、施工工人等，他们应具备相应的专业知识和技能，以保证施工的质量和安全。
4、设备准备根据施工方案设计和计划安排，进行设备的准备工作。
施工所需的设备包括各种施工机械设备、施工工具、安全防护设备等，以确保施工的顺利进行。
5、施工许可在进行中央空调系统的施工前，需要向相关部门申请施工许可。
申请施工许可需提交施工方案设计图纸、施工计划安排、施工材料及设备清单等相关资料，以便获得施工许可。
三、施工过程1、场地布置施工前，需要清理施工场地，清除杂物和障碍物。
根据施工方案设计和计划安排，进行场地布置，确保施工的顺利进行。
2、管道敷设进行管道的布置和敷设工作。
施工人员应根据施工方案设计和计划安排，对管道进行正确的布置和敷设，确保管道系统的质量和安全。
3、设备安装进行空调主机、空调末端设备、空气处理设备等设备的安装工作。
施工人员应根据施工方案设计和计划安排，对设备进行正确的安装，确保设备安装的质量和安全。
4、电气布线进行空调系统的电气布线工作。
施工人员应根据施工方案设计和计划安排，进行正确的电气布线，确保电气系统的质量和安全。
中央空调施工方案范本
中央空调施工方案范本一、方案概述中央空调是大型建筑物中常用的制冷、供暖系统，为保证其正常运行和高效工作，施工方案应当严谨，科学合理。
本文将介绍中央空调施工方案的范本，包括施工流程、设备选型、安装要求等内容，旨在提供一套标准化的参考方案。
二、施工流程1.前期准备施工前需要对建筑物进行详细的测量和评估，确定中央空调系统的布置位置和管路走向。
同时，准备好所需的施工设备和材料。
2.设备安装根据设计方案，安装中央空调主机、冷却塔、风管、末端风口等设备，并确保设备之间的连接紧密可靠。
3.管路布置根据建筑结构和空调需求，设计并安装空调系统的供冷供暖管路，在布置过程中注意管道的保温和隔音措施。
4.电气连接对中央空调系统的电气设备进行安装和连接，确保电气线路的安全可靠，合理布线。
5.系统调试完成设备安装和管路连接后，对中央空调系统进行调试，检查各设备运行情况，调整参数，确保系统正常运行。
三、设备选型在施工方案中，需要根据建筑物的面积、使用需求等因素，选择适合的中央空调设备。
通常包括空调主机、冷却塔、风管系统等，应确保设备的品质可靠、性能稳定。
四、安装要求在施工过程中，应严格按照国家标准和相关规范要求进行安装，确保施工质量。
特别需留意安装环境的清洁、通风等方面，不影响设备的使用寿命和效率。
五、验收与保养施工完成后，应进行系统的验收工作，确保中央空调系统达到设计要求。
同时，制定相应的保养计划，定期维护设备，延长空调系统的使用寿命。
以上就是中央空调施工方案范本的详细内容，希望能对施工工作有所帮助，确保中央空调系统运行平稳高效。
家装中央空调施工方案
家装中央空调施工方案一、项目概述家装中央空调施工方案旨在为家庭提供舒适、健康的室内环境。
本方案将详细介绍中央空调施工过程及相关要素，确保施工过程顺利进行。
二、施工前准备1. 方案设计：确定房屋面积、功能区域及需求，确定适合的中央空调系统。
2. 空调系统选择：考虑到房屋结构、使用需求、能源效率等因素，选择合适的中央空调系统品牌和型号。
三、施工流程1. 安装位置选定：根据设计方案和实际要求，确定空调主机、风管、末端设备等设备的安装位置。
2. 预处理工作：a. 安装天花板：根据设计要求安装天花板，并留出空间用于隐藏风管和布线。
b. 布线：规划电源线路及控制线路，确保电源充足且安全可靠。
3. 风管系统安装：a. 风管通道规划：根据设计方案安排风管走向，避免转弯过多，降低风力损失。
b. 风管安装：根据规划好的风管通道进行安装，并进行密封处理，确保风管系统无泄漏。
c. 关联设备安装：安装风口、回风口等关联设备，确保各个设备间连接紧密。
4. 主机及末端设备安装：a. 主机安装：根据设计方案确定主机安装位置，保证通风散热，方便维护。
b. 末端设备安装：按照设计要求和需求，安装新风机组、风口、调节阀等末端设备。
5. 管道连接：a. 冷、热水管道：根据系统要求连接冷、热水管道，确保运行稳定及供冷供热效果。
b. 排水管道：正确安装排水管道，保证室内湿度控制及排水畅通。
6. 电气连接：a. 主机电气连接：根据系统要求进行主机电气连接，确保供电正常。
b. 控制系统连接：连接温湿度传感器、遥控器、定时器等控制系统，实现智能控制。
四、验收与维护1. 系统调试：根据施工完成后的要求，对系统进行调试，确保运行正常。
2. 验收标准：根据国家标准和用户需求，进行空调系统的验收。
3. 维护保养：用户可根据使用手册定期清洗过滤器、检查电气连接及排水系统，以保持系统正常运行。
总结：家装中央空调施工方案通过详细介绍施工流程和要点，确保了安装过程的顺利进行，并提供了系统调试、验收标准和维护保养等步骤，以确保家庭中央空调系统的高效、稳定运行。
中央空调(多联机)施工方案
中央空调(多联机)施工方案中央空调（多联机）施工方案方案目标与范围在当前的市场环境中，中央空调系统的使用越来越普遍，尤其是多联机系统，由于其高效、节能、灵活等特点，成为了许多商业和住宅用户的首选。
这个方案旨在为用户提供一套详细、可执行的多联机施工方案，确保其高效运行、节能环保，并在实施过程中考虑到成本效益。
需求分析在制定方案之前，必须了解用户的具体需求。
用户的建筑类型、面积、使用性质、预算等都是影响方案设计的重要因素。
对于一个标准的办公楼，假设建筑面积为5000平方米，需满足以下条件：1. 采暖和制冷需求：根据建筑的使用性质和外部环境条件计算出所需的制冷量和采暖量。
以每平方米制冷量为150W、采暖量为120W来估算，得出总制冷量和采暖量。
2. 安装环境：室内外空间的布局、结构、通风条件等都会影响安装方式，需提前评估。
3. 预算限制：用户设定的预算会直接影响到设备的选择和施工材料的选择。
施工步骤与操作指南在明确需求后，接下来是详细的施工步骤。
整个过程分为设计、材料采购、施工、调试和维护五个阶段。
设计阶段1. 制冷计算：根据5000平方米的建筑面积，计算所需的总制冷量。
5000平方米 × 150W/平方米 = 750000W，即750kW。
选择适合的多联机型号，比如一台制冷量为200kW的主机和一台制冷量为150kW的辅助机型，组合使用。
2. 系统布局：根据建筑的结构图，设计出合理的管道走向和室内机的安装位置，确保每个房间都能获得均匀的冷气。
3. 电气设计：设计电源配置，确保供电系统能够满足设备的功率需求，同时符合相关的安全标准。
材料采购根据设计阶段的要求，进行设备和材料的采购：1. 设备选择：选择品牌信誉好、能效比高的多联机设备。
市场上常见的品牌如大金、三菱重工等。
2. 管道与保温材料：采购铜管、冷媒管以及良好的保温材料，确保制冷效果和能效。
3. 电缆与配件：选择符合国标的电缆和配件，保障系统的安全与稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.6.2：主机的施工方法
每台机组在出厂前都进行了严格的检验和测试，以确保机组的性能和质量。
用户在安装和搬运过程中必须十分小心，避免损坏控制系统和管路部件。
在拆开外包装之前尽可能地把机组运到靠近最后安装地点，保持机组向上。
搬运已拆包装的机组。
1.吊装
吊搬时，可吊挂底托上的吊孔。
同时注意电控箱、管路配件及保温材料等不可受到伤害。
机组吊装时要避免外表刮伤或变形，钢索与机体接触面须放置保护垫。
吊装时必须维持机组垂直状态，倾斜度小于30。
且避免碰撞，防止滑动。
注意轻搬轻放
2安装前注意事项
2.1一般需求安装场所必须干净、干燥，不可堆放杂物且照明良好,以方便查看控制仪表及操作保养工作。
2.2空间需求
2.2.1安装场所应注意是否有足够空间让机组出入。
2.2.2不论何种机种，每边需预留足够的保养空间,另外尚须注意机组两端需留有足够空间,以备事后清洗及换修冷凝器铜管。
2.3通风
室内机房须要有适量的通风。
在许多地区即使没有相关规定,但在通风不良的地方,最好能装设通风设备,有利机器设备安全运转及操作。
2.4基础
2.4.1基础可由水泥或钢板制成,但必须能充分承受机组运转重量,并且水平度
要在3/1000以内。
2.4.2机组装置于屋顶、阳台时，应特别注意地板强度是否能承受机组运转重量。
2.5防震
2.5.1机组的基础必须坚实，使震动传递减至最小。
2.5.2机组应加避震器，以防止噪音及震动向地板传播及减少对机组的震动。
2.6排水
设置基础时,地板必须预设排水管,以便维修时排放水管或设备内的水。
2.7防水
机组不可装置在凝露或漏水的水管下,以及水可能溅到的地方.防水对电器控
制设备的安全非常的重要。
3交货接收与搬运
3.1接收
设备交货到达现场后,首先要检查货品与订单是否相符,配件有无缺少,运输
途中是否损伤,如有缺少,损伤或与订单不符时,应立即与送货者或本公司联系。
3.2搬运
3.2.1安装前，机组搬运的次数愈少,损坏的机会也愈少。
机器上的配件 (如电控箱,配管,管路配件等)不可用来吊搬机器及践踏。
3.2.2吊搬时，可吊挂底座槽钢上四个吊孔。
同时注意电控箱、管路配件及保温材料等不可受到伤害.若为含外箱的机组时，则以整机组吊搬，吊装时要避免机组外表刮伤或变形，钢索与机体接触面须放置保护垫。
3.2.3吊装时应维持机组垂直状态，倾斜度应小于300且避免碰撞，防止滑动，人员不可站立在机组下方或附近，以策安全。
3.2.4注意轻搬轻放。
4检漏
在水冷柜机开启之前,必须先确定系统没漏,可用检漏仪加以检漏确认系
统没有漏,才可开启截止阀及其它阀件。
5冷凝器的水管配管
5.1机器校正水平后,才可装配水管。
在所有管路的最高位置须装设自动排气阀。
冷凝器的水管配管可视当地的情况及法规,必要时要作保温。
5.2连接水冷柜机冷凝器进出口水管配管请按机组标识安装,不可接错.
5.3为便于记录机组运转情况,冷凝器进出水管配管上应装设温度计和水压计。
5.4冷凝水水泵的水管配管进口侧需装设过滤器.因为在水管配管施工中,可能
会有杂物留在水管内部,无法清理干净,这些杂物可能在机器运转时进入水泵、冷凝器造成内部损伤或堵塞热传管，且水管配管运转后务必要清理过滤器，水质须保持洁净。
5.5 冷凝器的进出口水管配管需装设截止阀,以便维修时可关闭水阀,排除冷凝器内部的存水。
5.6 冷凝器的进出口水管配管处加装可挠性防震软管,以减少震动传递及避免机组承受管路的重量。
5.7 冷凝器进口水管配管处应装设流量控制阀、控制水量，使机组冷凝压力保持适当状况。
5.8 冷凝器出口端须装设流量开关，确保组装运转时有正常的水量。
如未装设，将可能造成机组严重损伤。
5.9 循环水泵应装在冷凝器的进口,如受空间限制也可装设在出口侧。
选配水泵时，须考虑到水泵的吸入端为正压。
5.10水管路凸出型的最高位置应装置自动排气装置，水管路在水冷柜机开机前须确认管路中空气已排除，以避免无水运转而造成损坏。
6水系统的原则要求
6.1 水质：洁净的水或经过处理且符合工程要求的水。
6.2 水温：水源的水温要适度。
6.3 水量：水源的水量应当充足够用，能满足用户制冷负荷的需要。
7动力配电
7.1电力工程必须符合相关法规规定。
7.2电线截面尺寸、电磁开关、无熔丝开关等规格须符合相关法规。
接入电控箱内的电源进线的截面积不应小于《电工手册》中的规定。
机组应连接有保护地线，其电阻不得大于10兆欧。
7.3供电的相序必须符合压缩机的转向。
三相电源电压偏差不应超过±10%，每相电源电压偏差不得超过额定电压的±10%。
7.4所有接线的端子要均一适当,螺丝要紧固。
7.5线路接妥后,加注标记,以便以后维护保养。
8控制电路
8.1控制电路中的外部连锁电路应确实将接点接妥,以防止水泵等尚未运转前就压缩机起动。
8.2油加热器电路在停机时,勿切断电源,如果电源被切断后,再次起动前,须确
认油加热器已加热8小时或油温在23℃以上。
9运行及调试
（1）试运行前检查
本公司专业人员在进行调试之前，应对机组和用户配套设施进行例行检查，以充分保证机组调试质量。
项目内容参见表1。
①检查
调试人员应按表1项目及顺序对用户配套设施和机组进行检查,如不符合要求,则在更改前不能进入调试程序。
②水系统运行
在水系统管路经多次冲刷排污后，水质确认洁净度满足要求。
打开与机组联结的两个截止阀，系统再次注水排空后，开启水泵，确认水流量出口压力。
③机组模拟运行
在压缩机和送风机的空气开关断开情况下，参照电气原理图和《电脑操作说明书》，
进行元器件动作试验，检查电控系统各电器元件的动作和控制逻辑的正确性（注意：电源相序不正确，机组不能启动）。
（2）试运行（在（1）项正常情况下,可进入试运行程序,方法如下）
①仔细调节冷却水系统上流量调节阀（或机组进口截止阀）,使系统水流量为机组铭牌要求水流量的90%。
②接通压缩机和送风机的空气开关，正确设定温度，按“开/关”键（开关共用键）后显示“开机状态”，即可启动机组。
如有故障，则自动停机并显示故障信息。
③按表3中的内容检测并记录，如有异常现象，迅速按下急停开关，中止运行。
（注意：正常停机，不允许操作此按钮。
）分析并排除故障后，再重新进行此过程。
④试运行15分钟后，观察视液镜是否保持蓝色，以确定系统中有无水蒸汽。
同时若视液镜有汽泡，必须加注制冷剂R22。
⑤试运行30分钟进出水温度稳定且接近规定值后，调整水流量至名义值，根据用户负载及水系统实际情况，设定出水温度及动差，保证机组运行过程正常，停机后，间隔10min钟投入运行。
防止机组频繁启动，最后按规定要求检查机组控制器件整定值，结束调试。
