年度计划进度曲线篇一：S型曲线和挣值原理及案例按工程进度编制施工成本计划的方法----形象进度管理时间---成本累积曲线（S形曲线）每一条S形曲线都对应某一特定的工程进度计划。
因为在进度计划的非关键线路中存在许多有时差的工序或工作，因而S形曲线（成本计划值曲线）必然包络在由全部工作都按最早开始时间开始和全部工作都按最迟必须开始时间开始的曲线所组成的“香蕉图”内。
项目经理可根据编制的成本支出计划来合理安排资金，同时项目经理也可以根据筹措的资金来调整S形曲线，即通过调整非关键线路上的工序项目的最早或最迟开工时间，力争将实际的成本支出控制在计划的范围内。
一般而言，所有工作都按最迟开始时间开始，对节约资金贷款利息是有利的；但同时，也降低了项目按期竣工的保证率。
图时间——成本累积曲线（S曲线）二、赢得值法 1.赢得值法的三个基本参数（1）已完工预算费用（BCW P）=已完成工作量×预算（计划）单价（2）计划工作预算费用（BC WS）=计划工作量×预算（计划）单价（3）已完工作实际费用（AC WP）=已完成工作量×实际单价2.赢得值法的四个评价指标（1）费用偏差（CV）=已完工预算费用（BCW P）-已完工作实际费用（ACW P）当费用偏差（CV）为负值时，即表示项目运行超出预算费用。
（2）进度偏差（SV）=已完工预算费用（BC WP）-计划工作预算费用（BC WS）当进度偏差（SV）为负值时，表示进度延误。
（3）费用绩效指数（CP I）=已完工预算费用（BCWP）/已完工作实际费用（A CWP）当费用绩效指数（CPI）＜1时，表示超支。
工程进度S曲线
（编号： 合同号： 项目号 工程名称 100单 200单 300单 400单 500单 600单 700单 800单 900单 1100单 总 则
90 80 70 60 90 80 70 60
) 施工单位： 承包商：
A-JL-41
金额 (元)
占合同 总价(%)
土方工程 路面工程 桥梁工程 隧道工程 排水工程 防护工程 安全工程 环境工程 计日工 计划月进度（%）
50
50
40 30 20
40 30 20
1000单 房屋工程 合同总价 计划月进度累计（%） 调整后计划月进度（%） 调整后计划月进度累计（%） 实际月进度（%） 实际月进度累计（%） 工程实际进度超前/滞后计划进度（%）
10
10பைடு நூலகம்
附注：1、水平第一栏填工程年度名，水平第二栏填工程进度的月名，实际工程进度超前于计划进度在水平最后一栏数值中填加+号，否则添加-号。 编制人： 复核人： 项目监理工程师： 日期：
建筑施工组织与管理 第六章-施工进度计划的管理与应用
二、施工进度计划影响的因素
由于工程建设项目具有庞大、复杂、周期长、相 关单位多等特点，故影响施工进度计划的因素很多， 具体影响因素如下： 1.参与建设的相关单位的影响
2.施工环境的不可预见性
3.技术失误与施工失误 4.供货单位影响 5.施工组织管理不利 6.项目设计变更因素 7.资源短缺
三、施工进度计划的审核和实施
二、实际进度与计划进度的比较
（一）横道图比较法 横道进度控制法就是把在项目施工中检查实际进 度收集的信息，经整理后直接用横道线并列标于原计 划的横道线一起，进行直观比较的方法。
1、匀速进展横道图比较法 匀速施工是指施工项目中，每项工作的施工进展速度都是匀 速的，即在单位时间内完成的任务量都是相等的，累计完成的任 务量与时间成直线变化。
可以绘制出两条曲线，一条是按各项工作最早开始时间的
安排进度而绘制的S型曲线，称为ES曲线，一条是按各项工 作最迟开始时间安排进度而绘制的S型曲线，称为LS曲线。
ES曲线与LS曲线都是从计划的开始时刻开始，到完 成时刻结束，因此两条曲线是闭合的。在一般情况下， ES曲线上的其余各点均落在LS曲线的相应点的左侧。由 于该闭合曲线形似“香蕉”，故称为香蕉型曲线。
划进度比较，发现存在进度偏差时，应当分析该偏差对
后续工作及工期的影响，从而采取相应的调整措施对原
进度计划进行调整，以确保施工进度目标的顺利实现。 一、分析进度偏差对后续工作及总工期的影响 （一）分析判断出现的进度偏差是否为关键工作 （二）判断进度偏差是否大于总时差
（三）判断进度偏差是否大于该工作的自由时差
施工进度检查结果的处理。
通常采用的比较方法有横道图比较法、S型曲线比较 法、香蕉型曲线比较法、前锋线比较法、列表比较法等。

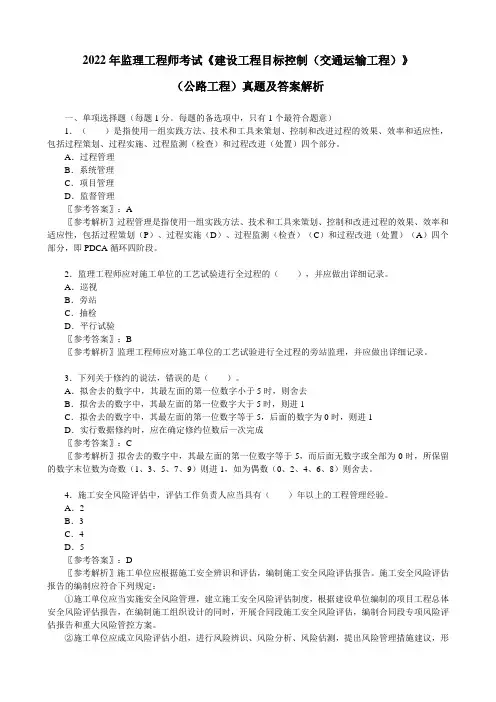

2022年监理工程师考试《建设工程目标控制(交通运输工程)》(公路工程)真题及答案解析
