九年级物理全册专题复习《欧姆定律》(整理含答案)
在将滑片P向中点移动的过程中，发现电流表示数
变大，电压表仍无示数，则发生此现象的原因可能
是 AC (填字母)；
A.电阻R短路
B.电流表短路
C.电压表断路
D.滑动变阻器断路
(3)电路连接正确后，小明闭合开关调节变阻器的滑片 P，直到电压表的示数为3V，记录电流表示数。接 下来断开开关，只取下阻值为5Ω的电阻R，把它依 次更换成阻值为10Ω、15Ω、20Ω、25Ω的定值电阻， 并在实验中分别读取相应的电流表的示数，记录在 下表中：
(2)连接电路时开关应 断开 ，该实验的原理是
；
(3)在实验中连接好电路，闭合开关，移动变阻器滑片 P，发现小灯泡始终不亮，电压表有较大示数，电 流表无示数，原因可能是 小灯泡断路 ；
(4)把电路检修好后，闭合开关，移动滑片P到某一点 时，电压表示数如图乙所示，若他想要小灯泡正常 发光，应将图甲中滑片P向 B (选填“A”或 “B”)端移动；
(5)同组的小向同学移动滑片P，记下多组对应的电压 表和电流表的示数，并绘制成图丙所示的I-U 图象， 根据图象信息，可以计算出小灯泡正常发光时的电 阻是 12.5 Ω。在图象中还可以看出，小灯泡的电阻 值在改变，主要是因为小灯泡的 温度 发生了改 变。
15.在如图所示的电路中，R1=20Ω，电路总电阻为 12Ω，电流表示数为0.3A，请计算： (1)电阻R2的阻值； (2)电源电压； (3)通过R2的电流。 解：由图知，两电阻并联， 电流表测量通过R1的电流I1， U=U2=U1=I1R1=0.3A×20Ω=6V，
4.如图是研究并联电路电流特点的实物图，电源电压 保持不变，先同时闭合开关S和S1，两灯均发光， 观察并记录电流表示数后，断开开关S1，此时( D ) A.甲表示数不变， 乙表示数变大
B.甲表示数变小， 乙表示数变大
C.甲表示数变大， 乙表示数不变
D.甲表示数变小， 乙表示数不变
5.如图所示是自动测量油箱的油量装置图。其中R′是 定值电阻，R是弧形变阻器，它的金属滑片是金属 杠杆的一端。下列判断正确的是( ) C A.油量表是电压表改装而成的 B.R和R′是并联的 C.油位越高，通过R的 电流越大 D.油位越低，R两端的 电压越小
13.在“探究电流与电阻的关系”的实验中：
(1)如图所示是小明连接的实物图，经仔细检查后发现 电路中有一根导线连接错误，请在图中连接错误的 那根导线上画“×”，并用笔画线代替导线将电路连 接正确(导线不可交叉)；
(2)解决以上问题后，小明在开关闭合前，先将变阻器
的滑片P置于 B (选填“A”或“B”)端，再闭合开 关，此时发现电流表有示数，电压表无示数。随后
这一现象的原因是电压表接到 了 滑动变阻器 的两端。
10.如图所示是灯泡L和电阻R中电流随电压变化的图 象。由图象可知，电阻R的阻值为 20 Ω。若将它 们并联接在电压为1V的电源两端，电路中的总电阻 为 5 Ω。
11.在如图所示的电路中，电源电压6V保持不变，定
值电阻R1为10Ω，滑动变阻器R的最大阻值为20Ω， 当开关S闭合，滑片由右端向最左端滑动的过程中，
6.如图所示，电阻R1标有“6Ω 1A”，R2标有“3Ω 1.2A”，电流表A1、A2的量程均为0～3A，电压表量 程为0～15V，在a、b间接入电压可调的直流电源。 闭合开关S后，为保证R1、R2均不损坏，则允许加 的电源电压和通过电流表A1的电流不得超过( D ) A.9.0V 1A
B.3.6V 0.6A
(4)在评估交流环节中，小明通过分析表中数据发现上 述实验过程并不科学，因为在改变电阻的同时，没 有控制其 电压 不变。
14.在测定“小灯泡正常发光时的电阻”的实验中，电 源电压为4.5V，小灯正常发光时的电压为2.5V，电 阻约为10Ω。
(1)请你用笔画线代替导线，将甲图的电路元件连接成 实
8.在串联电路中，若R1∶R2=5∶2，则通过两个电阻 的电流之比是 1∶1 ，R1与R2两端的电压之比
为 5∶2 。
9.在“用电压表和电流表测电阻”的实验中，小明同 学连接完实验电路，闭合开关后，此时的电压表指 针位置如图所示，则电压表的示数2.是7 V。当调 节滑动变阻器的滑片时，小明发现电压表和电流表 示数变化相反，已知实验中使用的电源是稳压电源， 电源两端电压保持不变，则出现
C.同一电阻，它两端电压越大，通过它的电流也越 大
D.当加在某电阻两端的电压改变时，该电阻两端的 电压与电流的比值也随着改变
3.一盏灯的电阻是40Ω，正常发光时它两端的电压是 8V，现要把它接到电压是10V的电源上正常使用， 应选择一个多大的电阻与电灯如何连接( A ) A.串联一个10Ω的电阻 B.并联一个10Ω的电阻 C.串联一个50Ω的电阻 D.并联一个50Ω的电阻
C.9.6V 1A
D.3.6V 1.8A
7.张华同学在“探究通过导体的电流与其两端电压的 关系”的实验时，将记录的实验数据通过整理作出 了如图所示的图象。分析图象得出的下列说法中错 误的是( ) D A.通过导体A的电流与其两端的电压成正比 B.导体A和B的电阻之比为1∶2 C.当在导体B的两端加上1V的电 压时，通过导体B的电流为0.1A D.将导体A和B串联时通过A的电 流为0.4A，则导体B两端电压为2V
九年级物理全册专题复习 《欧姆定律》
1.当某导体两端的电压为3V时，通过导体的电流为 0.3A。如果导体两端的电压为6V，那么导体中的电 流为( B ) A.0.9A B.0.6A C.0.3A D.0.1A
2.下列说法不正确的是( )
D
A.相同的电压加在阻值不同的导体两端，电流一定 不同
B.用不同的电阻研究电流和电压的关系，得到的结 论都一样
电流表示数
(选变填大“变小”“变大”或“不
变”)，在此过程中电压表示数的变化范围是
2～6 V。
12.在如图甲所示的电路中，R2为定值电阻，电源电压 不变，闭合开关S，将滑片P从b端移动到a端的过程 中，电流表和电压表示数变化关系如图乙所示，则
电源电压为 4 V，滑动变阻器R1的最大阻值为 15 Ω，电阻R2的阻值为 5 Ω。

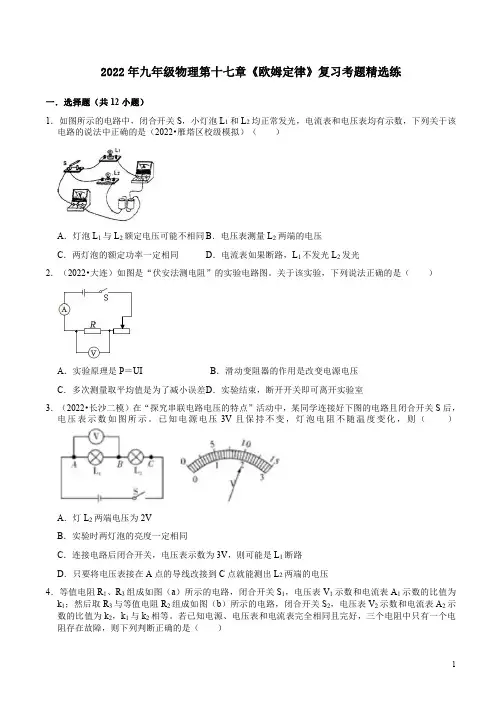

2022年人教版九年级物理第十七章《欧姆定律》复习考题精选练附答案解析
