第一章计算书及相关施工图纸一、电动吊篮安装验算1．验算说明：吊架的受力说明：该吊架的力学模型为超静定系统，虽采用高支架型式，但受力形式和计算与标准吊篮搭设受力形式常规计算类似。
2．抗倾覆系数计算：ZLP630按照6m长吊篮蓝体计算，吊篮蓝体自重约410kg（含平台、提升机、安全锁、电控箱等）；吊架外伸数值在1.5米、后臂长在4.6米时，最大额定承载重量630kg，抗倾覆安全系数应满足n＝M抗／M倾＝G•b / F•a ＞3按前吊臂长a=1.5m 后为b=4.6m，单臂吊重=按物料重+篮体自重计算。
M抗=（G1+G2）×b=（500+50）×4.6=2530G1=单边支架配重=500kg G2=单边后支架等自重=50kgM倾=（F1+F2）×aF1=吊篮载重量F2=单边篮体及附件自重=205kgF1= M抗/n/a-F2=2530/3/1.5-260=562-205=357kg (n为安全系数，取值为3)由此得出，吊篮载重最大不大于357kg时，吊架的抗倾翻能力符合相关标准规范要求。
3．钢丝绳的受力检验：吊篮系统采用的是Φ8.3钢丝绳，其单根最小破断拉力为41.4KN（依据本工程用钢丝绳检测报告提供数据）。
吊篮系统钢丝绳强度校核计算：ZLP630吊架外伸数值在1.5米、后臂长在4.6米时，经抗倾覆计算，在满足抗倾覆安全系数的情况下，本工程限定吊篮承载重量G限=350kg；悬吊平台按照最长的吊篮（6m吊篮）自重G自=410kg；工作钢丝绳每根55米*0.3kg/米=16.5kg；吊篮工作时通过两端提升机中的两根钢丝绳将载荷传递给两个支架的吊杆，工作时荷载为：单根钢丝绳工作荷载Q1=(G自+G额+G钢丝绳)*9.8/2=(0.41+0.35+0.0165*2)*9.8/2=3.88KN安全系数n=41.4KN/3.88KN=10.67﹥9经计算验证安全系数符合相关规范标准要求，所以钢丝绳满足使用安全要求。
ZLP型吊篮计算书
ZLP630型吊篮计算书下图为吊篮单个支架的受力情况，由于悬吊平台由两个支架及相应悬吊点共同承受，故图中G1为额定载荷、平台自重及钢丝绳和电缆线重量总和的一半，G2为单个支架后座所放配重块的重量：Fl为楼板对前座的支撑力t F2为楼板对后座的支撑力；L1为悬吊点与前支座的水平间距．L2为前后支座的水平间距。
己知ZLP630型吊篮额定载荷为630kg，悬吊平台按400kg 计算t四根钢丝绳按每根60m（0.26kg/m）即总重62.4kg计算。
即 Gl=（额定载荷十平台自重十钢丝绳）÷2= gX* (630kg+400kg+62.4k9)÷2=5.46kN1、钢丝绳破断拉力计算我司吊篮采用的江阴法尔胜金属线缆制品有限公司生产的中8.3航空用钢丝绳其破断拉力为53. 40kN。
标准规定电动吊篮钢丝绳的安全系数不小于9。
即N=S*a/W≥9N--安全系数 s--单根承重钢丝绳的额定破断拉力，为53. 40KNa一承重钢丝绳根数1 W一指荷载即 G1=5. 46kN N=53. 40×1÷5. 46=9.87>9故钢丝绳安全系数满足标准规定要求。
2、抗倾覆安全系数计算根据《高处作业吊篮GB 19155-2003》第5.2.7条，抗倾覆系数（即抗倾覆力矩与倾覆力矩的比值）不得小于2，因此支架受力需满足不等式(G2*g*L2)÷(G1*g*L1)≥2即G2≥2 *G1*L1÷L2(1)当前梁伸出1.3m时，即L1=1.3m L2=4.8m2*G1*L1÷L2=2.96kN 即G2不得少于2.96kN相应的后支座放18块配重(450kg)即4.5kN，显然满足安全要求。
(2)当前梁伸出1.5m时，即L1=1 .5m L2=4.6m2*G1*L1÷L2=3.56kN 即G2不得少于3.56kN相应的后支座放18块配重( 450kg)即4.5kN，也满足安全要求。
ZLP--630电动吊篮施工方案
ZLP--630电动吊篮安装、拆卸施工方案目录1 简介2 电动吊篮的选型3 电动吊篮主要技术参数4 电动吊篮在建筑结构平面图上的布置5 设计说明6 机构简介7 双方配合的项目8 吊篮施工过程9 安全技术措施10 季节性施工措施11 对工程的成品保护工作12 抗倾覆安全系数验算13 电动吊篮技术交底兼安全操作规图1. 项目简介2. 电动吊篮的选型为本工程选用ZLP—630的电动吊篮，根据现场施工的实际需要，限制使用载荷为630kg。
篮筐外型尺寸：3090mmX720mmX1300mm(长x 宽x高)，单元长度有1米、1.5米、2米、3米四种尺寸，然后按需要进行拼装，最大长度为6米，最小长度为1米。
3. 电动吊篮主要技术参数：型号： ZLP—630型电源：380v±5% 50Hz三相五线控制使用载荷（kg）： 630电动机功率（kw）：2×1.8额定提升速度（m/min）： 9.4钢丝绳Ф8.3--8.6 型号6×19+IWS航空用，破断拉力4500N安全锁：防倾斜式安全锁允许冲击力：≤8.83KN4. 电动吊篮在建筑结构平面图上的布置：4.1吊篮具体分布以施工现场的工程需要为准。
此设计为最大限度的满足外墙的装修需要，在安装过程中，根据实际需要可以进行适当增减。
5.设计说明：5.1考虑到本工程从10层安装，吊篮悬臂机构需要布置在楼顶面。
如果部分有特殊造型，造成安装条件复杂，需要在安装时根据实际情况在提前预留孔洞，（用于吊篮支架安装）。
具体位置和高度参考吊篮布置图。
或者吊篮的前支架受地方条件限制放不下，可将前臂支于门窗洞口上，（洞口的混凝土标号必须大于等于C25，宽度必须大于等于2 00mm），下方垫方木，横向加以固定。
6. 结构简介：6.1 悬臂机构是由80×80×4方钢管1根，70×70×4方钢管2根，前、后支架上主柱加强钢丝绳及配重块组成，用M16螺栓连接组装好后，支放在屋内。
某工程ZLP-630型悬挂式吊篮计算书
悬挂式吊篮计算书计算依据：1《建筑施工工具式脚手架安全技术规范》JGJ202-20102、《钢结构设计规范》GB50017-2003一、吊篮参数、荷载参数计算简图:三、荷载计算吊篮受风面积：F=6X1.1=6.6 m2吊篮的风荷载标准值：Q wk=g汗=0.702 66=4.633 kN/m2吊篮底部最大面积：A=6X0.7=4.2 m2施工活荷载标准值：Q k= q k'A=1X4.2=4.2 kN吊篮动力钢丝绳竖向荷载标准值：Q i=(G K+Q k)/2=(3+4.2)/2=3.6 kN吊篮动力钢丝绳水平荷载标准值：Q2=Q wk/2=4.633/2=2.317 kN动力钢丝绳所受拉力的施工核算值：Q D=(Q I2+Q22)0.5=(3.62+2.3172)0.5=4.281 kN支撑悬挂机构前支架的结构所承受的集中荷载：N D二Q D(1+L1/L2)+G D=4.281&+ 1.3/2.6)+0.371=6.793kN四、钢丝绳校核[Fg]= a>tiX F g/K=0.85 XX51.8/6=7.338kN[F g]=7.338kN >Q D=6.793 kN满足要求!五、配重验算支承悬挂机构后支架的结构所承受的集中荷载：T=2X(Q D X L/L2)=2 >(4.281 *3/2.6)=4.281 kN允许最小配重重量：m o=T>100=4.281 100=428.1 kg实际配重：m=1000 kg>m°=428.1 kg满足要求!六、悬挂横梁强度验算1) 悬挂横梁抗弯强度验算M max=Q D>L i=4.281 X.3=5.565kN m(T =M hax/ W=5.565 >6/(29 >03)=191.897 N/mm22 2c = 91.897 N/mm2v f=215 N/mm2满足要求！2) 悬挂横梁抗剪验算V max=Q D+g k>L i=4.281+0.095 13=4.405 kNT ax二V max S/(lt w)=4.405 1000 XI7.34 1000/(117 10000 >0.8 X0)= 8.16N/mm2T ax= 8.16 N/mm2<T125 N/mm2满足要求！。
ZLP-630型高空作业吊篮安拆及使用方案
目录一、工程概况 (2)二、电动吊篮的选型 (2)三、吊篮布置方法 (3)四、施工准备 (4)五、安装程序 (4)六、交接、吊篮验收 (7)七、吊篮移篮、拆卸 (7)八、安全措施 (8)九、环保措施 (9)十、吊篮悬挂系统稳定性验算 (9)十一、电动吊篮技术交底兼安全操作规程 (10)十二、雨季施工 (14)一、工程概况xxx一区旧房改造项目5#、6#、10#楼、S2商业楼及车库工程位于X X市建设路以东、和平路以西，总建筑面积33417.09 m2；本工程地下二层、地上9/13/18层，地下车库为地下一层。
结构形式为：筏板基础、框架剪力墙结构、剪力墙结构；使用目的：住宅楼和民用地下车库。
其中的5#、6#、10#楼为小高层住宅楼，外立面装修为粘贴挤塑板保温层，面层为涂料面层。
整个外立面施工拟选用电动吊篮。
电动吊篮性能先进，安全升降，拆装方便，高效是外墙装饰工程的理想设备。
二、电动吊篮的选型2.1 电动吊篮的选型为本工程选用ZLP—630的电动吊篮，根据现场施工的实际需要，限制使用载荷为630kg。
篮筐外型尺寸：3090mmX720mmX1300mm(长x宽x高)，单元长度有1米、1.5米、2米、3米四种尺寸，然后按需要进行拼装，最大长度为6米，最小长度为1米。
电动吊篮主要技术参数：型号： ZLP-630型电源：380v±5% 50Hz三相五线控制使用载荷（kg）： 630（包括作业人员在内的施工活荷载）电动机功率（kw）：2×1.8额定提升速度（m/min）： 9.4钢丝绳A8.3--8.6 型号6×19+IWS航空用，破断拉力45000N安全锁：防倾斜式安全锁允许冲击力：≤8.83KN2.1吊篮结构原理简介吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。
1）挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。
钢结构架由钢结构件通过螺栓或销子连接而成。

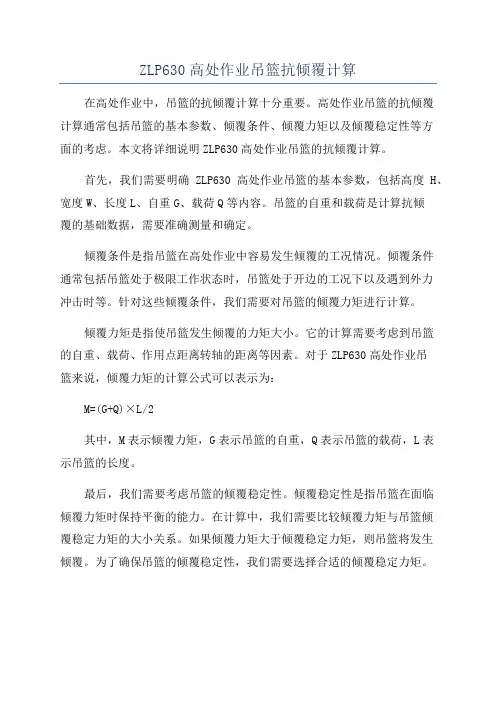

ZLP630高处作业吊篮抗倾覆计算
ZLP630高处作业吊篮抗倾覆计算在高处作业中，吊篮的抗倾覆计算十分重要。
高处作业吊篮的抗倾覆计算通常包括吊篮的基本参数、倾覆条件、倾覆力矩以及倾覆稳定性等方面的考虑。
本文将详细说明ZLP630高处作业吊篮的抗倾覆计算。
首先，我们需要明确ZLP630高处作业吊篮的基本参数，包括高度H、宽度W、长度L、自重G、载荷Q等内容。
吊篮的自重和载荷是计算抗倾覆的基础数据，需要准确测量和确定。
倾覆条件是指吊篮在高处作业中容易发生倾覆的工况情况。
倾覆条件通常包括吊篮处于极限工作状态时，吊篮处于开边的工况下以及遇到外力冲击时等。
针对这些倾覆条件，我们需要对吊篮的倾覆力矩进行计算。
倾覆力矩是指使吊篮发生倾覆的力矩大小。
它的计算需要考虑到吊篮的自重、载荷、作用点距离转轴的距离等因素。
对于ZLP630高处作业吊篮来说，倾覆力矩的计算公式可以表示为：M=(G+Q)×L/2其中，M表示倾覆力矩，G表示吊篮的自重，Q表示吊篮的载荷，L表示吊篮的长度。
最后，我们需要考虑吊篮的倾覆稳定性。
倾覆稳定性是指吊篮在面临倾覆力矩时保持平衡的能力。
在计算中，我们需要比较倾覆力矩与吊篮倾覆稳定力矩的大小关系。
如果倾覆力矩大于倾覆稳定力矩，则吊篮将发生倾覆。
为了确保吊篮的倾覆稳定性，我们需要选择合适的倾覆稳定力矩。
倾覆稳定力矩的计算通常采用安全系数的方法。
根据国家标准和相关规范，我们可以查询各种工况下不同安全系数的倾覆稳定力矩数值，然后将倾覆力矩与倾覆稳定力矩进行比较，以确定吊篮的倾覆稳定性。
综上所述，ZLP630高处作业吊篮的抗倾覆计算涉及吊篮的基本参数、倾覆条件、倾覆力矩以及倾覆稳定性等方面的考虑。
通过综合计算和比较，我们能够确保吊篮在高处作业中的稳定性和安全性。
在实际应用中，我们还应该根据工作环境和具体要求进行有针对性的计算和调整，以满足不同的工程需求。
吊篮抗倾覆系数计算
吊篮抗倾覆系数计算
本文主要是针对吊篮的抗倾覆安全系数进行验算，以确保其符合规定要求。
验算过程按照JG/T5032-93中的规定进行，其中抗倾覆系数不得小于2，可以用公式K=M坑/M倾
=G.b/F.a来表示。
在公式中，K代表抗倾覆系数，F代表悬吊平台、提升机、电气系统、钢丝绳、额定载质量的总和，其中钢丝绳重量为0.3kg/m×4根×100m=120kg，电缆线重量为
0.2kg/m×1根×100m=20kg，平台总重量为582kg，额定载重为800kg。
G代表配置的配重质量，为40×25kg=1000kg，a为承重钢丝绳中心到支点间的距离1.5m，b为配重中心到支点间的距离4.5m。
通过计算得出M坑为1000×4.5=4500 kg.M，M倾为(694+800)×1.5=2241 kg.M，因此K=M坑/M倾
=G.b/F.a=4500kg.M/2241 kg.M=2.01≥2，满足规范要求。
经验算结构抗倾覆系数符合规定，其他情况可参照前面的《吊篮安装高度、前梁伸出长度与允许载重量的关系表》。
高处作业吊篮抗倾覆安全系数计算
高处作业吊篮抗倾覆安全系数计算
一、计算依据：JGJ202-2010《建筑施工工具式脚手架安全技术规范》、GB191515-2003《高处作业吊篮》
二、上部悬挂机构稳定性合格条件：悬挂机构的稳定性系数必须≥2。
三、计算条件：
1.吊篮额定载荷量500kg（正常情况）。
2.吊篮自重：650kg（包含工作平台、提升机、安全锁、钢丝绳等重量。
）
3.吊篮配重及后插杆、后支架等：合计100kg。
四、计算简图
五、计算内容
1.抗倾覆安全系数
抗倾覆安全系数等于配重矩与前倾力矩之比，其值不得小于2。
2.吊篮正常安装状态
前梁伸缩长度a≤1.5m，前后支座距离为b＝4.5m（标准长度）。
抗倾覆系数＝p×b/w×a＝1000×4.5/500＋650×1.5＝2.61＞2
符合要求。
