水工观测电缆
电阻温度计工作原理及使用
电阻温度计适用于长期埋设在水工结构物或其它岩土工程结构物内或表面，测量结构物内部或表面的温度。
用VW-102A型振弦读数仪或MCU-32型分步式模块化自动测量单元测量,测量读数直接显示为摄氏温度值。
工作原理：电阻温度计其内部有精密电阻感温元件，可直接测出埋设点的电阻值随温度的变化量,通过观测电缆传输至采集装置,经处理显示出实时测量的摄氏温度值。
电阻温度计用WW-102A型读数仪测量,读数显示为摄氏温度值, 不需要换算。
使用指南：1电缆故障检查电阻温度计电缆接长用型号为YSPT - 2水工专用观测电缆,其电缆电阻值约为40Q/km 左右。
1.1用万用表测量(白、绿芯线)的电阻值:正常情况在温度25°C时应为3kQ左右,再加上电缆的电阻值。
a)如果电阻测值正常，请检查读数仪及其测量连接线;b)如果电阻测值非常大或无穷大，电缆可能是断路;c)如果电阻测值非常小,电缆可能短路。
其表现为读数仪测量不出温度值。
1.2用100V直流兆欧表或万用表测量温度计芯线(白、绿线对地线)的电阻,其测值如果很小< 5MQ，可能电缆接头进水短路。
其表现为读数仪测量正常，MCU-32型分布式模块自动测量单元测量频率值可能会引起测值不稳,测量温度值将比正常值偏低10 ~ 20°C左右。
2读数仪测值不稳a)将屏蔽线并接到读数仪测量线的绿线夹子上;b)可能电缆接头处进水,将其剪掉,重新连接;c)确定电阻温度计的电阻基值，正确选择读数仪的电阻基值;d)检查附近是否有干扰源，如电动机、发电机、天线或交流动力电缆，远离上述干扰源。
3注意事项电阻温度计安装就位前、后应及时测量其温度值，根据温度计的编号和设计编号作好记录并存档，特别注意保护温度计的信号引出电缆。
南京葛南实业有限公司是专业从事安全监测仪器及其自动化数据采集设备研发、生产、销售、服务的高科技企业。
公司产品广泛应用于水利水电、铁路桥梁、矿山隧道、海洋边坡、基坑建筑等工程领域，其中智能振弦式传感器技术水准国内领先，是业界智能传感器技术的领跑者。
水工仪器观测工(中级工)找答案五
水工仪器观测工(中级工)找答案五1、单选机械测缝可采用游标卡尺、千分尺、百分表等观测，但每次均应进行两次量测，两次测值之差不应大于（）。
A、0.1mm；B、0.2mm；C、0.3mm；D、0（江南博哥）.5mm。
正确答案：B2、判断题混凝土的强度由混凝土的配合比决定。
正确答案：对3、单选监测工程仪器安装埋设时间的安排应按（）进行。
A、监理工程师的计划；B、总体施工网络；C、监测人员的计划；D、监测仪器采购计划正确答案：B4、单选水工专用观测电缆经水压试验，其绝缘值要大于（）兆欧，才认定合格。
A、500；B、200；C、50；D、10。
正确答案：C5、判断题无应力计埋设时必须将大口朝下。
正确答案：错6、判断题在测定传感器的变化量时，传感器不能称为电路中的负载。
正确答案：错7、单选钢材受力后它的应力与应变是（）虎克定律。
A、符合；B、不符合；C、在弹性极限内符合；D、在弹性极限内不符合。
正确答案：C8、单选工程项目质量是在（）形成的。
A、施工阶段；B、设计阶段；C、决策阶段；D、建设全过程。
正确答案：D9、单选选择仪器时，最重要的是选择仪器的（）。
A、可靠性；B、精度高；C、灵敏度高；D、经济。
正确答案：A10、问答题简述钢弦式仪器工作原理？正确答案：钢弦式仪器有一条高强度钢弦固定在仪器两端，中部有一电磁圈，当脉冲电流通过电磁线圈，电磁铁不断吸、放钢弦，使之产生振动，振动频率又通过电磁线圈将此信号输出给接收仪。
当仪器受外力而伸长或缩短时，钢弦的频率即发生变化，接收仪测出频率的变化值则可换算出仪器的伸缩量。
这就是钢弦式仪器的工作原理。
11、单选地下水对地下工程施工最大的影响是（）。
A、不便作业；B、降低岩石强度；C、不便安装机器；D、增加排水设备。
正确答案：B12、单选在钢板上安装小应变计，为准确定位，焊接夹具时，应该（）。
A、用手拿住夹具焊；B、用钳子夹住夹具焊；C、用胶结住后焊；D、用应变计模具固定后焊。

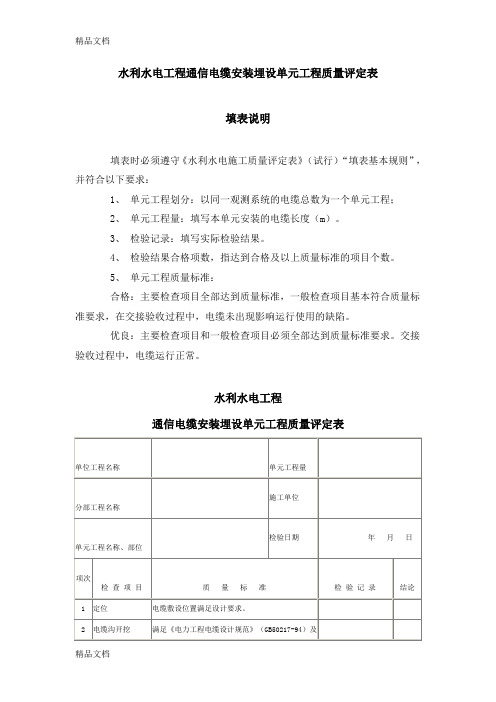

(整理)水利水电工程通信电缆安装埋设单元工程质量评定表
水利水电工程通信电缆安装埋设单元工程质量评定表
填表说明
填表时必须遵守《水利水电施工质量评定表》（试行）“填表基本规则”，并符合以下要求：
1、单元工程划分：以同一观测系统的电缆总数为一个单元工程；
2、单元工程量：填写本单元安装的电缆长度（m）。
3、检验记录：填写实际检验结果。
4、检验结果合格项数，指达到合格及以上质量标准的项目个数。
5、单元工程质量标准：
合格：主要检查项目全部达到质量标准，一般检查项目基本符合质量标准要求，在交接验收过程中，电缆未出现影响运行使用的缺陷。
优良：主要检查项目和一般检查项目必须全部达到质量标准要求。
交接验收过程中，电缆运行正常。
水利水电工程
通信电缆安装埋设单元工程质量评定表。

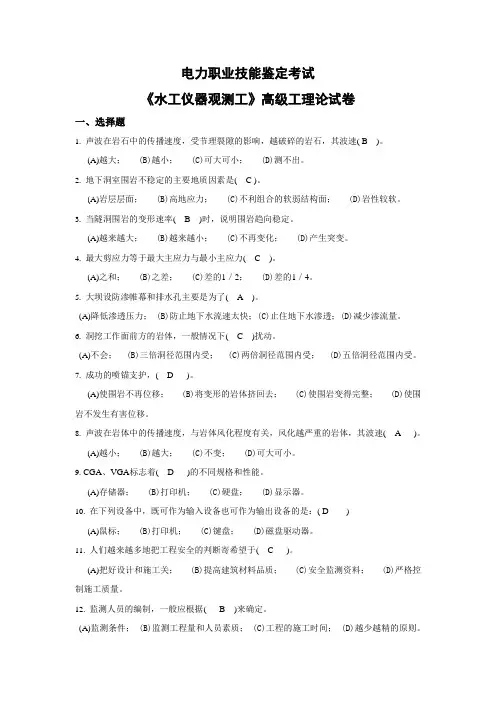

水工仪器观测高级工理论试题
电力职业技能鉴定考试《水工仪器观测工》高级工理论试卷一、选择题1. 声波在岩石中的传播速度，受节理裂隙的影响，越破碎的岩石，其波速( B )。
(A)越大； (B)越小； (C)可大可小； (D)测不出。
2. 地下洞室围岩不稳定的主要地质因素是( C )。
(A)岩层层面； (B)高地应力； (C)不利组合的软弱结构面； (D)岩性较软。
3. 当隧洞围岩的变形速率( B )时，说明围岩趋向稳定。
(A)越来越大； (B)越来越小； (C)不再变化； (D)产生突变。
4. 最大剪应力等于最大主应力与最小主应力( C )。
(A)之和； (B)之差； (C)差的1／2； (D)差的1／4。
5. 大坝设防渗帷幕和排水孔主要是为了( A )。
(A)降低渗透压力； (B)防止地下水流速太快；(C)止住地下水渗透；(D)减少渗流量。
6. 洞挖工作面前方的岩体，一般情况下( C )扰动。
(A)不会； (B)三倍洞径范围内受； (C)两倍洞径范围内受； (D)五倍洞径范围内受。
7. 成功的喷锚支护，( D )。
(A)使围岩不再位移； (B)将变形的岩体挤回去； (C)使围岩变得完整； (D)使围岩不发生有害位移。
8. 声波在岩体中的传播速度，与岩体风化程度有关，风化越严重的岩体，其波速( A )。
(A)越小； (B)越大； (C)不变； (D)可大可小。
9. CGA、VGA标志着( D )的不同规格和性能。
(A)存储器； (B)打印机； (C)硬盘； (D)显示器。
10. 在下列设备中，既可作为输入设备也可作为输出设备的是：( D )(A)鼠标； (B)打印机； (C)键盘； (D)磁盘驱动器。
11. 人们越来越多地把工程安全的判断寄希望于( C )。
(A)把好设计和施工关； (B)提高建筑材料品质； (C)安全监测资料； (D)严格控制施工质量。
12. 监测人员的编制，一般应根据( B )来确定。
(A)监测条件； (B)监测工程量和人员素质； (C)工程的施工时间； (D)越少越精的原则。
水利水电工程电缆设计规范(有新SL344-2006)
4.2.1 用于 35kV 以上交流系统的电力电缆，应采用单芯电缆； 4.2.2 用于 1kV 以上至 35kV 交流系统的电力电缆，有下列情况时可采用单芯电缆；其它情况宜采用三芯 型电缆。
1 工作电流大的回路时； 2 同一回路多根电缆的终端头，配置于柜内较拥挤时； 3 在较长线路能免除设置中间接头盒时； 4 制造的最大截面三芯电缆，不能满足回路要求的载流能力时。 4.2.3 1kV 及以下电压等级电缆芯数的选择原则： 1 三相四线制系统的电力电缆，宜采用四芯型，不宜用三芯电缆加单芯电缆组合成同一回路的方式； 单相分支回路，可用两芯电缆； 2 保护线与中性线各自独立的系统的电力电缆，宜采用五芯电缆； 3 在设备外壳的接地与电源的接地各自分开的系统中，应采用四芯电缆； 4 在单相回路中：
10 对相关专业的要求
10.1 对水工结构要求 10.2 对通风的要求 10.3 其他
附录 A 常用电力电缆的最高允许温度 附录 B 110kV 及以下常用电力电缆允许持续载流量 附录 C 敷设条件不同时电缆允许持续载流量的校正系数 附录 D 按短路热稳定计算缆芯最小允许截面的方法 附录 E 35kV 及以下电缆敷设度量时的附加长度 附录 F 电缆穿管敷设时容许最大管长的计算方法 附录 G 高压电缆持续载流量的计算方法
GB/T 16895.15《建筑物电气装置 第 5 部分：电气设备的选择和安装 第 523 节：布线系统载流量》
ቤተ መጻሕፍቲ ባይዱ
SL
《水利水电工程设计防火规范》
6
3 名词术语
3.0.1 电缆和附件的电压值 U0——设计时采用的电缆和附件的导体与金属护套（或屏蔽）之间的额定工频电压（有效值）； U——设计时采用的电缆和附件的导体之间的额定工频电压（有效值）； Um——设计时采用的电缆和附件的导体之间的工频最高电压（有效值）（不包括事故和突然甩负荷引

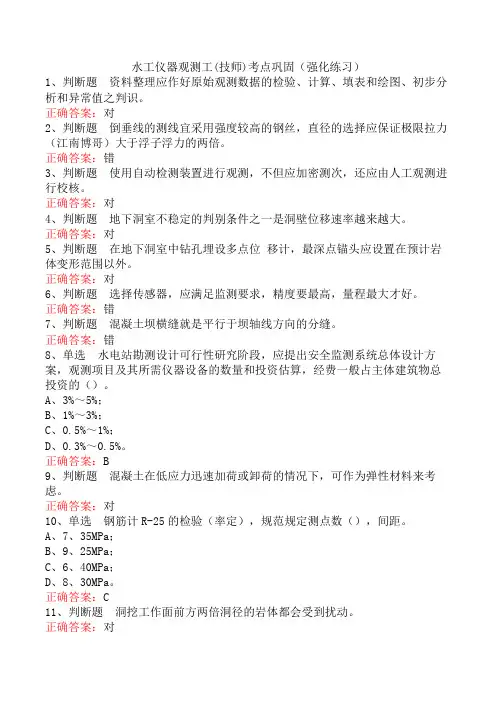

水工仪器观测工(技师)考点巩固(强化练习)
