万用表与信号源的使用共39页
万用表使用简介PPT课件
万用表的工作原理
万用表基于磁电转换原理，通过测量电阻、电流、电压等电学参数，将测量结果 以数字或指针形式显示出来。
内部结构包括测量线路、转换开关、测量表头等部分，测量线路负责将测量结果 转换为可显示的形式，转换开关用于选择不同的测量功能，测量表头则负责显示 测量结果。
检查汽车电池
使用万用表可以测量汽车电池的 电压和电流，判断电池是否需要
更换。
检查汽车线路
通过测量线路的电阻和电压，判断 汽车线路是否正常，排查故障。
检查汽车传感器
万用表可以用来检测汽车传感器是 否正常工作，提高维修效率。
06
总结
万用表的重要性和应用价值
万用表是一种多功能、多量程的 测量仪表，广泛应用于电子、电
目的和目标
目的
通过本次介绍，使观众了解万用 表的基本原理、使用方法以及注 意事项，提高观众的电子测量技 能和实际操作能力。
目标
使观众掌握万用表的使用技巧， 能够独立完成基本的电学参数测 量，提高工作效率和测量精度。
02
万用表基础知识
万用表简介
万用表是一种多功能的电子测量仪器 ，可以用来测量电流、电压、电阻等 电学参数。
气、通信等领域。
万用表能够测量电压、电流、电 阻、电容、电感等多种电学参数， 是电子工程师、维修人员和学生
在工作中不可或缺的工具。
万用表能够提高工作效率，减少 测量误差，为电子设备和系统的 研发、调试、维修提供可靠的测
量数据。
如何提高万用表的使用技能和知识
学习万用表的基本原理和 结构，了解其工作原理和 使用方法。
在测量电容或电感时，应先进 行放电或去磁处理，以避免潜 在的危害。
数字式万用表的使用ppt课件
VΩ孔中。
➢ 测量电阻具体操作方法
1、将黑表笔插入com端口，红表笔插入VΩ端口。 2、 选择电阻档（Ω）。
3、 将黑色测试探头插入 COM 输入插口。红色测试探 头插入 Ω 输入插口。
4、 将探头前端跨接在器件两端，或你想测电阻的那 部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ） 或兆欧（MΩ）。
1 2 345 67 8
测试电阻、通断性、二极管或电容以前， 必须先切断电源，将所有的高压电容放电。
使用万用表时，为正确测量参数并保证仪表 本身不致遭受损坏，需要注意以下几点：
1 2 3 4567 8
使用测试表笔的探针时，手指应当保持在 表笔保护盘的后面。
➢课程小结
熟悉万用表的面板图。 熟记万用表使用的注意事项。 学会使用万用表测量电阻、直流电压、交流电压。
红色区域内是什么档位？
交流电压档 此位置可以测量0-750伏
的交流电压
红色区域内是什么档位？档 的数字表示的定义是什么？
交流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
红色区域内是什么档位？档 的数字表示的定义是什么？
直流电流档
档的数字是指最大能测量的 电流值（量程），测量时不 能超过此值。
复习提问
➢
➢
➢
➢
➢ 概述
讲授新课
数字式测量仪表已成为主 流，因为数字式仪表灵敏度高， 准确度高，显示清晰，过载能 力强，便于携带，使用更简单。 可用来测量交流电压、直流电 压、交流电流、直流电流、电 阻、电容、频率、温度、占空 比、二极管及通断测试等工作。
➢ 常用万用表外形
箭头指示的按钮是什么按钮？
万用表,示波器,中频信号源仪器的使用方法
中频信号源使用
步骤： 1.在信号源默认状态下，按两次十位数上调键，得到如图“2”字， 按 五次个位数上调键，得到如图“5”字。多按可用十位、个位数下调键 更改，最终得到如图1的“25”。
图1
十位数 上调键
个位数 上调键
十位数 下调键
个位数 下调键 STO键
中频信号源使用
2.按一下图1的AM键，使红灯亮，%处绿灯亮，旋动右图调数值旋钮，使数值达 到30.0%，如图2。
选定项目名称后按5返回。重复此项操作，得到如图4 画面。
图1
示波器的使用
MEASU RE键 1 2 3 4 5 返回
图2
示波器的使用
图3
1 2
5 返回
示波器的使用
图4
中频信号源使用
常用功能
例：BR2011 “ AM 输出交流信号”项目时,信号发生器需调制AM档 30%，频率1.0～1.5MHZ，输出电平80dBuv,数据地址25。如图：
电子仪器使用教程
实用教程
用万用表测电流的方法
1.用万用表测电流时，红表笔接万用表的mA，黑表笔接COM，所测电流 为几个uA的时候，万用表打在2mA档，所测电流为mA级的时候，万 用表量程打在20mA或200mA,所测电流超过200mA的，红表笔接10A， 量程档打在10A处。
2.用万用表测电路电流时，万用表是串在电源正极和测试盒VCC之间的。
方波
接Q9线 红夹子
GND接 Q9线黑
夹子
CHI通道
示波器的使用
常用功能
例：测BR2011，需看电路的输出电平（平均值）、输出 交流信号（峰峰值）、均方根值。
1.按MEASURE键，出现如图1的画面。 2.按1频率、峰峰值、平均值等项目名称，如图3。
万用表的使用PPT课件
3.2 指针式万用表
3.2.1 3.2结构 指针式万用表的特点 指针式万用表的工作原理
9
3.2.1 指针式万用表概述
指针式万用表的读数精度较数字式万 用表稍差，但指针摆动的过程比较直观、 明显，其摆动速度和幅度有时也能比较客 观地反映被测量值的大小和方向。
常见型号有MF30、MF47、MF50、
MF500型等。 3.3.1 MF47型 3.3.2 MF500型
19
3.3.1 MF47型
概述: MF47型是设计新颖的磁电系整流便携式多量程
万用表。 结构特征 : (1) MF47型万用表外形结构
20
(2) MF47型万用表面板各部分功能
面板部分 表头标度盘 机械调零旋钮 欧姆调零旋钮 量程选择开关
4
3.1 万用表简介
▪ 3.1.1 ▪ 3.1.2 ▪ 3.1.3
万用表的分类 选择（转换）开关 表笔和表笔插孔
5
3.1.1 万用表的分类
按其内部结构划分，常用的万用表有指针 式和数字式两种。指针式万用表是以机械 表头为核心部件构成的多功能测量仪表， 所测数值由表头指针指示读取；数字万用 表所测数值由液晶屏幕直接以数字的形式 数显示，同时还带有某些语音的提示功能。
10
3.2.2 指针式万用表的结构 指针式万用表在结构上由三部分组成：
指示部分(表头)、测量电路、转换装置。 指示部分（表头）通常由磁电式直流微安
表（个别为毫安表）组成。 测量电路的主要作用是把被测的电量转变
成适合于表头指示用的电量。 转换装置通常由选择（转换）开关、接线
柱、按钮、插孔等组成。
11
按外形划分，有台式、钳形式、手持式和 袖珍式等。
6
各种常见万用表的外形

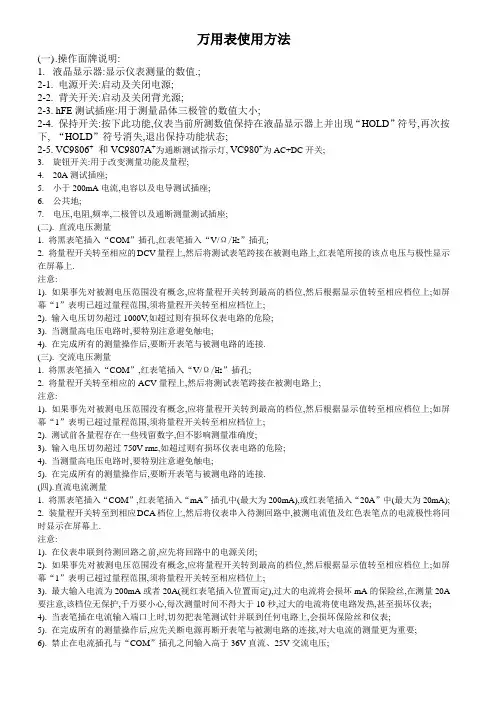

万用表使用方法
万用表使用方法(一).操作面牌说明:1.液晶显示器:显示仪表测量的数值.;2-1. 电源开关:启动及关闭电源;2-2. 背关开关:启动及关闭背光源;2-3. hFE测试插座:用于测量晶体三极管的数值大小;2-4. 保持开关:按下此功能,仪表当前所测数值保持在液晶显示器上并出现“HOLD”符号,再次按下, “HOLD”符号消失,退出保持功能状态;2-5. VC9806+和VC9807A+为通断测试指示灯, VC980+为AC+DC开关;3. 旋钮开关:用于改变测量功能及量程;4. 20A测试插座;5. 小于200mA电流,电容以及电导测试插座;6. 公共地;7. 电压,电阻,频率,二极管以及通断测量测试插座;(二). 直流电压测量1. 将黑表笔插入“COM”插孔,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的DCV量程上,然后将测试表笔跨接在被测电路上,红表笔所接的该点电压与极性显示在屏幕上.注意:1). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 输入电压切勿超过1000V,如超过则有损坏仪表电路的危险;3). 当测量高电压电路时,要特别注意避免触电;4). 在完成所有的测量操作后,要断开表笔与被测电路的连接.(三). 交流电压测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的ACV量程上,然后将测试表笔跨接在被测电路上;注意:1). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 测试前各量程存在一些残留数字,但不影响测量准确度;3). 输入电压切勿超过750V rms,如超过则有损坏仪表电路的危险;4). 当测量高电压电路时,要特别注意避免触电;5). 在完成所有的测量操作后,要断开表笔与被测电路的连接.(四).直流电流测量1. 将黑表笔插入“COM”,红表笔插入“mA”插孔中(最大为200mA),或红表笔插入“20A”中(最大为20mA);2. 装量程开关转至到相应DCA档位上,然后将仪表串入待测回路中,被测电流值及红色表笔点的电流极性将同时显示在屏幕上.注意:1). 在仪表串联到待测回路之前,应先将回路中的电源关闭;2). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;3). 最大输入电流为200mA或者20A(视红表笔插入位置而定),过大的电流将会损坏mA的保险丝,在测量20A 要注意,该档位无保护,千万要小心,每次测量时间不得大于10秒,过大的电流将使电路发热,甚至损坏仪表;4). 当表笔插在电流输入端口上时,切勿把表笔测试针并联到任何电路上,会损坏保险丝和仪表;5). 在完成所有的测量操作后,应先关断电源再断开表笔与被测电路的连接,对大电流的测量更为重要;6). 禁止在电流插孔与“COM”插孔之间输入高于36V直流、25V交流电压;(五).交流电流测量1. 将黑表插入“COM”插孔,红表笔插入“mA”插孔中(最大为200mA),或红表笔插入“20A”中(最大为20mA);2. 将量程开关转至相应ACA档位上,然后将仪表串入被测电路中;3. VC980+为真有效值测理;注意:1). 在仪表串联到待测回路之前,应先将回路中的电源关闭;2). 如果事先对被测电流范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;3). 最大输入电流为200mA或者20A(视红表笔插入位置而定),过大的电流将会损坏mA的保险丝,在测量20A 要注意,该档位无保护,千万要小心,每次测量时间不得大于10秒,过大的电流将使电路发热,甚至损坏仪表;4). 当表笔插在电流输入端口上时,切勿把表笔测试针并联到任何电路上,会损坏保险丝和仪表;5). 在完成所有的测量操作后,应先关断电源再断开表笔与被测电路的连接,对大电流的测量更为重要;6). 测试前各量程存在一些残留数字,但不影响测量准确度.7). 禁止在电流插孔与“COM”插孔之间输入高于36V直流、25V交流电压;(六).电阻测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的电阻量程上,将两表笔跨接在被测电阻上.注意:1). 如果被测电阻开路或阻值超过所选的量程值,则屏幕会显“1”,这时应将开关转至相应档位上,当测量电阻值超过1MΩ以上时,读数需几秒时间才能稳定,这在测量高电阻时是正常的;2).测量低阴时,表笔会带来内阻,为获得精确读数,可以先记录表笔短路值,在测量读数中减去表笔短路时的数值;3). 测量在线电阻时,必须将被测电路所有电源关断且所有电容完全放电,才能保证测量值的正确;4). 请勿有电阻量程输入电压,这是绝对禁止的,虽然仪表在该档位上有电压防护功能.(七). 电容测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的电容量程上,然后将测试表笔跨接在被测电容两端;注意:1). 如果事先对被测电容范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 用20nF档测量电容时,屏幕显示值可能有残留读数,此数为表笔的分布电容,为精确读数,可在测量后,减去此数值;3). 大电容档测量严重漏电或击穿电容时,将显示一些数值且不稳定;测量大电容时,读数需要几秒钟时间才能稳定,这在测量大电容时是正常的;4). 请在测试电容容量这前,对电容应充分地放电,以防止损坏保险管和仪表;5). 单位: 1uF=1000nF 1nF=1000pF(八). 三极管hFE1. 将量程开关置于“hFE”档;2. 决定所测晶体管为NPN型或PNP型,将发射极、基极、集电极分别插入相应插孔;(九). 二极管及通断测试1. 将黑表笔插入“V/Ω/H Z”插孔(注意红表笔极性为“+”)2. ”档,并将表笔连接到待测试二极管,读数为二极管正向压降的近似值,对于硅PN 结而言,一般约为500mV-800mV确认为正常值;若被测二极管开路或极性反接,则显示“1”;3. 将表笔连接到待测线路的两点,如果内置蜂鸣器发声且通断报警指示灯亮,则两点之间电阻值低于约(70±20)Ω;注意:禁止在“”档输入电压,以免损坏仪表.(十). 频率测量1. 将表笔或屏蔽电缆插入“COM”和“V/Ω/H Z”插孔2. 将量程开关转到频率档上,将表笔或电缆跨接在信号源或被测负载上.注意:1. 输入超过10Vrms时,可以读数,但可能超差;2. 在噪音环境下,测量小信号时最好使用屏蔽电缆;3. 在测量高电压电路时,特别要注意避免触电;4). 禁止输入超过250V直流或交流峰值的电压值,以免损坏仪表;(十一) 电导测量(仅VC9807A+)1. 将黑表笔插入“mA”插孔,红表笔插入“COM”插孔中;2. 将量程开关转到“nS”档上,将测试表笔连接到绝缘电阻上;注意:1). 当仪表无输入时,如开路情况屏幕显示“000.0”2). 如果电导的读数大于100nS,请将量程开关转至“Ω”量程,测量其电阻值;3). 禁示输入电压值,以免损坏仪表;4). 单位:1nS=10-9S,S=1/Ω(十二) 数据保持接下保持开关,当前数据就会保持在屏幕上.(十三) 自动断电当仪表使用约(20±10)分钟后,仪表便自动断电,进入休眠状态,若要重新启动电源,再按两次“POWER”键,就可重新接通电源.(十四) 背光显示按下“B/L”开关时背光灯亮,约过10秒钟后,背光灯自动关闭;注意:背灯灯亮时,工作电流增大,会造成电池使用寿命缩短及个别功能测量时误差变大.仪表保养在打开仪表后盖之前,应确定电源已关闭,表笔已离开输入端口和被测电路;该系列仪表是一台精密仪器,使用者不要随意更改电路.1. 一般的保养和维修1). 请注意防水、防尘、防摔;2). 不宜在高温高湿、易烧易爆和强磁场的环境下存放,使用仪表;3). 请使用湿布和温和的清洁剂仪表外表,不要使用研磨剂及酒精等烈性溶剂;4). 如果长时间不使用,应取出电池,防止电池漏液腐蚀仪表;2.注意9V电池使用情况,当屏幕显示无电时,应及时更换电池,否则会影响测量精度;电池规格:6F22 9V,为加长使用时间,请使用碱性电池.。
《万用表的使用方法》ppt课件
选购建议及使用注意事项
使用注意事项
在使用前检查万用表的电池电量和表笔是 否完好。
根据测量对象选择合适的量程和档位，避 免超量程使用导致损坏。
选购建议及使用注意事项
01
在测量过程中保持稳定的测量环 境，避免外界干扰影响测量结果 。
02
使用完毕后及时关闭电源并妥善 保管，避免长时间不使用导致电 池漏液或损坏。
03
数字式万用表结构与原理
数字式万用表组成部件
表头
显示测量结果，通常 为液晶显示屏。
测量线路
包括电流、电压、电 阻等测量线路，用于 连接被测电路。
转换开关
用于选择测量线路和 量程。
电池
为万用表提供工作电 源。
其他部件
如保险丝、电容器、 二极管等，用于保护 电路和辅助测量。
工作原理简介
9字
数字式万用表采用模数转换 技术，将被测电量转换为数 字信号进行处理。
电阻测量步骤和注意事项
选择合适的量程
根据待测电阻大小选择合适的量程。
连接测试线
将红表笔插入“VΩ”插孔，黑表笔插 入“COM”插孔。
电阻测量步骤和注意事项
• 测量电阻：将测试线连接到待测电阻的两端，读取显示屏上的电阻值。
电阻测量步骤和注意事项
01
注意事项
02
在测量前确保待测电阻已断开电 源，避免影响测量结果和损坏万 用表。
避免在测量过程中改变量程。
交流电压测量步骤和注意事项
选择合适的量程
与交流电压量程相对应。
连接测试线
与直流电压测量相同。
交流电压测量步骤和注意事项
交流电压测量步骤和注意事项
万用表的使用方法课件ppt完整版
直流电路分析
直流电压测量
选择适当的电压档位，将红表笔 接正极，黑表笔接负极，读取电
压值。
直流电流测量
将万用表串联在电路中，选择适当 的电流档位，读取电流值。
电阻测量
选择适当的电阻档位，将两表笔短 接进行校零，然后测量待测电阻， 读取电阻值。
交流电路分析
交流电压测量
选择适当的交流电压档位，将红 表笔和黑表笔分别接触电路中的
判断电路故障
根据测量结果和电路原理，判断电路中可能存在的故障点。
故障诊断与排除
故障现象描述
详细记录故障现象，如设备不能正常工作、指示灯不亮等 。
故障原因分析
根据故障现象和电路原理，分析可能的原因，如元件损坏 、接触不良等。
故障排除方法
针对故障原因，采取相应的措施进行排除，如更换损坏的 元件、清理接触点等。同时，使用万用表对修复后的电路 进行测试，确保故障排除。
在测量高电压或大电 流时，应使用专用测 试线，确保安全。
连接测试线时，应按 照正负极性正确连接 ，避免短路或反接。
读取数据与处理异常
读取数据时，应注意观察仪表 的显示是否稳定，等待数据稳 定后再进行记录。
若发现数据异常或波动较大， 应检查测试线连接是否牢固， 以及被测信号是否稳定。
在处理异常数据时，应根据实 际情况进行分析和判断，必要 时进行重新测量。
对未来技术的展望
智能化万用表的发展
高精度测量技术的提升
随着科技的进步，未来万用表将更加智能 化，具备自动识别、数据分析和远程操控 等功能。
随着测量技术的不断发展，万用表的测量 精度将不断提高，满足更高要求的测量需 求。
多功能集成化趋势
环保与节能设计
万用表使用方法及应用技巧ppt课件
1
1 使用前的检查及准备 1.1在使用万用表前，请检查机壳。切勿使用已损坏的万 用表；检查是否有裂纹或缺少塑胶件；特别注意接头周 围的绝缘。 1.2检查测试表笔的绝缘是否损坏或表笔金属是否裸露在 外；检查测试表笔是否导通；请在使用万用表之前更换 已被损坏的测试表笔。 1.3用万用表测量已知的电压，确定万用表操作正常；请 勿使用工作异常的万用表。
18
4.3.1 将旋转开关转至 源。
，确保已切断待测电路的电
4.3.2 将红色测试导线插入 插入COM端子。
端子并将黑色测试导线
4.3.3 将探针接触想要测试的电路测试点，测量电阻。
4.3.4 阅读显示屏上的测出电阻。
19
电阻档 位及表 笔接法， 显示屏 有”MΩ” 或“KΩ” 或“Ω” 标记
20
28
29
5 一般维护和保养
5.1 除更换电池和保险丝外，若非合格的专业技师并且拥有足够的校准、 性能测试和维修仪器，切勿尝试修理或保养万用表。 5.2 定期用湿布和温和的清洁剂清洁仪表外壳。不要使用腐蚀剂或溶剂。 5.3 端子若弄脏或潮湿可能会影响读数。 5.4 清洁端子：①关闭万用表，并移除所有测试表笔。②把端子上的脏 物清除。 ③用干净的新棉棒擦拭每个输入端子的内部。④用新棉棒在每个端子内 部涂抹一薄层优质机油。 5.5 为保证读数的准确性，当电池指示器出现时，立即更换电池。
3
档位 旋转 至 “0FF” 处
4
3 按键及接线端描述
① HOLD:保持当前读数.按下此键后，万用表保持最后一次测量数据。再按下此键则取消。 ② RANGE:手动量程及自动量程切换。万用表默认自动量程，当万用表处于自动量程时， Auto Range 显示。按下此键，可切换为手动量程，手动量程时，按下此键增加量程，当达到 最高量程时，万用表会回到最低量程。按下并保持RANGE两秒，退出手动量程模式。 ③ 黄色按键：选择电阻模式，按下黄色按钮两次，可以激活通断性蜂鸣器。如果电阻低于 50欧，蜂鸣器将持续响起，表明出现短路。如果万用表读数为0L，则电路断路。 ④ 插孔A：用于交流电和直流电电流测量（最高可测量10A）的输入端子。 ⑤ 插孔mA µA:用于交流电和直流电的微安以及毫安测量（最高可测量400mA）的输入端子 。 ⑥ 插孔COM：用于所有测量的公共（返回）接线端，即接黑色表笔。 ⑦ 插孔VΩ：用于电压、电阻、通断性、二极管、电容测量的输入端子。 ⑧ 红黑表笔：用于测试使用，测试时红表笔接“+”极，黑表笔接“-”极。
