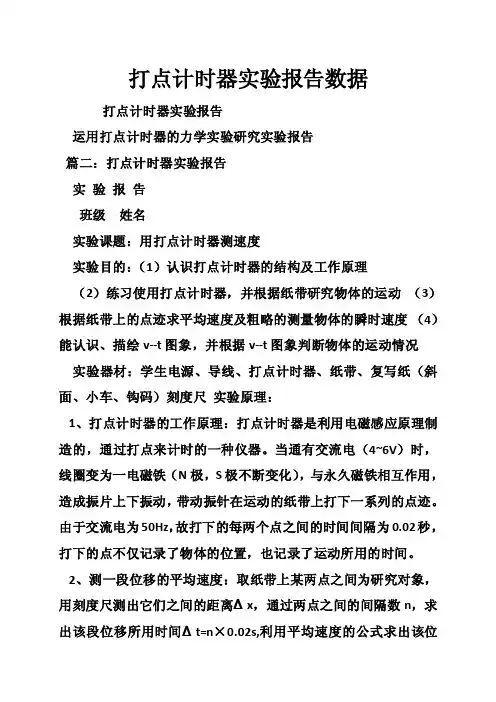

打点计时器实验报告

实 验 报 告
班级 姓名
实验课题：用打点计时器测速度
实验目的：（1）认识打点计时器的结构及工作原理
（2）练习使用打点计时器，并根据纸带研究物体的运动 （3）根据纸带上的点迹求平均速度及粗略的测量物体的瞬时速度 （4）能认识、描绘v--t 图象，并根据v--t 图象判断物体的运动情况
实验器材：学生电源、导线、打点计时器、纸带、复写纸（斜面、小车、钩码）刻度尺 实验原理：
1、打点计时器的工作原理：打点计时器是利用电磁感应原理制造的，通过打点来计时的一种仪器。

当通有交流电（4~6V ）时，线圈变为一电磁铁（N 极，S 极不断变化），与永久磁铁相互作用，造成振片上下振动，带动振针在运动的纸带上打下一系列的点迹。

由于交流电为50Hz ，故打下的每两个点之间的时间间隔为0.02秒，打下的点不仅记录了物体的位置，也记录了运动所用的时间。

2、测一段位移的平均速度：取纸带上某两点之间为研究对象，用刻度尺测出它们之间的距离Δx ，通过两点之间的间隔数n ，求出该段位移所用时间Δt=n ×0.02s,利用平均速度的公式求出该位移的平均速度。

3、粗略测量瞬时速度：测量某点（位置）瞬时速度时，在其两侧（包含该点）取一段小位移，求出其平均速度，可以粗略的代替该点的瞬时速度。

实验步骤：
1、 认识打点计时器的构造及工作原理：
2、 练习使用打点计时器：
（1） 将打点计时器固定，熟悉实验仪器。

（2） 用导线将学生电源与打点计时器连接
（学生电源处于关闭状态）。

（3） 装好复写纸片及纸带，启动电源，用手水平拉动纸带，纸带上就打出一行小
点，随后立即关闭电源。

（4） 取下纸带，从能够看清的某个点开始，往后数出若干个点。

如果数出n 个点，
由间隔数计算出第一个点到第n 个点的运动时间。

（5） 用刻度尺测量出第一个点到第n 个点的距离，由平均速度的公式，求出该段
位移内的平均速度。

测量瞬时速度：
（1）、取纸带上某一点为计时零点，每隔0.1s （5个间隔）取一测量点，分别用数字0， 1，
2，3，4，5标出这些“测量点”。

(3)将上表中的瞬时速度在v —t 图中描点连线，画出v —t 图象。

注意事项：
1、实验时注意人身安全及仪器安全， 打点计时器应使用10V 以下交流电源。

2、实验时先接通电源，再拉动纸带，实验 完毕立即关闭电源。

3、 手拉纸带时，速度应快些，以防点迹太密集。

4、 利用小车时，应用手接好小车，防止小车落地损坏实验仪器。

打点计时器习题集
一、实验题
1：打点计时器是
[ ]
A．测量时间的仪器B．测量加速度的仪器C．测量长度的仪器D．测量速度的仪器
:2．在用打点计时器研究匀变速直线运动时，如测得各连续相等的时间间隔内位移之差不是一个恒量，其主要原因是
[ ]
A．长度测量不精确B．打点计时器打点的间隔不均匀
C．运动中受到变化的摩擦力作用D．木板未调成水平
3．图示的纸带是由斜面下滑的小车通过打点计时器拉出来的，
打点的时间间隔是0.02s，现按每10个点划分纸带，数据已标在
图上，则小车运动的加速度为_________．
4．做匀变速运动的小车的纸带上被打点计时器打下了一系列的点，纸带的一部分如图所示．按时间先后，依次是A、B、C三个计数点，每
两个计数点间另有4个打点计时器打的实际点．若A、B之
间距离为45mm，B、C之间距离为35mm，打点计时器所用
交流频率为50Hz，则小车运动时加速度大小为__________．
5．某次用打点计时器研究匀变速运动的实验中，用打点计时器打出小车带动的纸带如图，电源的频率为50Hz．在纸带上按时间顺序取0、1、2、3、4、5共六个计数点，每相邻的两点间均有四个
点未画出．用米尺量出1、2、
3、4、5点到0点的距离标在了
纸带下面，则小车的加速度大小为________，方向_________．
6．用打点计时器测量物体做匀变速直线运动的瞬时速度
(1)测量原理根据的公式V=________________________________．
(2)用打点计时器打出下落重锤带动的纸带如图，电源的频率为50Hz，从纸带上连续
取出A、B、C、D四个点，用米尺
量出A、B、C、D到计数点0的距
离标在纸带下面．则打下B点时重
锤的瞬时速度V B=________m/s，打下C点时重锤的瞬时速度V C=__________m/s．7．用打点计时器打出下落物体带动的纸带如图．电源的频率为50Hz，从纸带上连续取出A、B、C、D、E、F六个计数点，用
米尺测出A、B两点间距离S1=4.08cm，E、F
两点间距离S2=5.64cm，试写出用S1、S2和相
邻两点间时间间隔T计算重力加速度的公式g=_______，代入数据求出g=______．
8．电磁打点计时器是一种使用交流电源的计时仪器．当电源频率为50Hz时，振针每隔______秒打一次点．现在用打点计时器测定物体的加速度．当电源频率低于50Hz 时，如果仍按频率为50Hz的时间间隔打一次点计算，则测出的加速度数值________频率为50Hz时测出的加速度的数值．（后一空格填写大于、小于或等于）
9．如图是某次实验时用打点计时器打出的一条纸带．计时器所用电源的频率为
50Hz．图中A、B、C、D、E为按时间顺序所取的五个计
数点，A、B、C、D、E各点与O点的距离在图中标出（单
位是cm），则打B点时纸带的运动速度大小是
______________m/s，纸带运动过程中的加速度大小是
___________m/s2．
10．某次研究匀变速直线运动的实验中，用打点计时器打出小车带动的纸带如图，相邻计数点间的距离分别用S1、S2、S3、S4、S5、S6 表
示，计数点间的时间间隔用T表示，则如下计算小车加
速度大小的式子中正确的是
[ ]
A．(S6-S1)/(5T2) B．(S3+S4-S1-S2)/(2T2)
C．(S5-S2)/(3T2) D．(S4+S5+S6-S1-S2-S3)/(3T2)
11．在利用打点计时器测量匀变速直线运动的加速度的实验中，
(1)测量原理根据的公式是a=_____________________．
(2)实验中要用到的器材和测量仪器有
[ ]
A．小车B．一端带滑轮的木板C．打点计时器
D．低压交流电源E．小钩码F．秒表
G．刻度尺H．纸带I．细绳
(3)某学生在实验中操作有如下步骤，试按合理的顺序把步骤序号填在下面的线上：___________．
A．把穿过打点计时器的纸带固定在小车后面；
B．把打点计时器固定在木板没有滑轮的一端，并与电源相连接；
C．换上新纸带，重作两次实验；
D．把长木板平放在实验桌上，并使滑轮伸出桌边；
E．先让小车停在靠近打点计时器处，接通电源，放开小车；
F．把一条跨过滑轮的细绳一端拴在小车上，另一端吊一钩码；
G．断开电源，取下纸带；
H．求出三次测量加速度的平均值，作为测量的最后结果．
12．1)在测定匀变速直线运动的加速度实验中所需器材为_________
A．打点计时器B．天平C．低压交流电源
D．低压直流电源E．细绳和纸带F．钩码和小滑车
G．秒表H．一端附有滑轮的长木板
2)请在下列步骤中选出必要的，并按顺序填写：_____________
A．平衡摩擦力，即将长木板后端适当垫高使下滑力克服摩擦力
B．把穿过打点计时器的纸带固定在小车后
C．把打点计时器固定在木板无滑轮端并连好电路
D．用天平测量小车质量
E．换上新的纸带重作两次
F．把一端附有滑轮的长木板放在桌上，使滑轮伸出桌面
G．在小车开始运动后，按下秒表开始计时
H．先使小车放在打点计时器附近，接通电源再放小车，让小车运动
I．断开电源，取下纸带
J．使秒表停止，记录打点时间
K．把一条细绳跨过滑轮一端栓在小车上，另一端吊适当的砝码
如果小车在连续相等的时间T里的位移分别为S1、S2、S3、S4、S5、S6……则有a1=____；a2=_____；a3=_____；……，最后a=_________．
以下说法正确的就在后面括号里打“√”，否则打“×”：
(1)三条纸带都必须一一进行测量和计算．[ ]
(2)记数点的0点就是纸带上的起点．[ ]
(3)若两计数点之间还有n个小点，则T=(n+1)T0，T0=0.02s．[
用打点计时器测匀变速直线运动的加速度答案
1．A 2．C 3．a=75cm/s2 4．9.75 5．1.0m/s2
6．(1)V=
S+S
2T (2)V=2.19m/s V=2.39m/s
n
n n+1
B
c
7．1.50m/s2；与小车运动方向相反11．
8．0.02；大于
9．永久磁铁；调整振针长度或更换复写纸；或调整振针的固有频率使之与50Hz交变电流产生的策动力共振
10．0.655 1.50 15．A C
11．
(2)A、B、C、D、E、G、H、I (3)D、B、A、F、E、G、
C、H
12．A、C、E、F、H；F、C、K、B、H、I、E (S4-S1)/3T2；(S5-S2)/3T2 (S6-S3)/3T2。
