保护接地原理
接地保护的作用和原理
接地保护的作用和原理接地保护是电气系统中一项重要的安全措施，其作用是保护人员和设备免受电击伤害。
接地保护的原理是通过将电气设备与地之间建立良好的导电连接，将任何电流泄漏到地中，从而实现电气系统的安全运行。
接地保护的作用主要有以下几个方面：1. 保护人身安全：在电气系统中，如果设备发生漏电或者其他故障导致金属外壳带有电压，当人接触到这些带电的金属外壳时，就有可能发生电击事故。
而通过接地保护，可以将电流迅速引入地中，避免人体接触到带电金属外壳，保护人员的安全。
2. 保护设备安全：电气设备在正常运行过程中，可能会发生故障，如绝缘损坏、线路短路等。
这些故障会导致设备产生电流泄漏，进而引起设备的烧毁、短路、电弧等问题。
通过接地保护，可以及时将电流引入地中，保护设备免受电流泄漏的损害。
3. 维护电气系统的正常运行：接地保护可以有效地减少电气系统中的绝缘故障，如接地故障、相间短路等。
通过及时将电流引入地中，可以使得故障电流得到迅速消除，避免故障扩大，保证电气系统的正常运行。
接地保护的原理主要包括以下几个方面：1. 单点接地原理：在电气系统中，将系统中的中性点或其他特定点与地之间建立导电连接，形成单点接地系统。
单点接地系统中的电流故障时，电流通过接地点进入地中，从而实现电流泄漏，保护系统的安全。
2. 多点接地原理：在电气系统中，将系统中的多个中性点或其他特定点与地之间建立导电连接，形成多点接地系统。
多点接地系统可以进一步提高系统的可靠性，当一个接地点出现故障时，其他接地点仍然能够提供电流泄漏的路径。
3. 接地电阻原理：接地电阻是指接地电极与地之间的电阻。
在接地保护中，接地电阻的大小会影响到电流泄漏的速度和效果。
通常情况下，接地电阻应该控制在一定范围内，以确保电流泄漏的及时性和有效性。
4. 接地系统的设计：接地保护需要根据电气系统的特点和要求进行设计。
在设计中，需要考虑接地电阻的大小、接地电极的布置、接地线的选择等因素。
保护接地的工作原理
保护接地的工作原理
保护接地的工作原理是通过一系列措施保护接地系统的正常运行，防止其受到损坏或干扰。
接地系统主要是为了保护人身安全和设备运行的稳定性，它将电流通过地面导向地下，使电平保持稳定。
接地系统通常由接地电极、接地线和接地网组成。
当设备或系统发生故障或突发事件时，会产生不正常的电流或电压，并可能危及到安全。
接地系统通过以下原理来维护正常运行：
1. 接地电极：接地电极是通过将导电材料埋入地下来实现接地的。
一般采用金属材料如铜、铁等，埋入土壤后与土壤形成电接触。
接地电极的作用是将异常电流引导到地下，使其安全分散。
2. 接地线：接地线是将接地电极与设备或系统连接起来的导线。
它能够形成闭合的接地回路，使电流能够有效流入地下。
接地线一般使用导电性能好的材料，如铜、铝等，以减小电阻。
3. 接地网：接地网是由多根接地线组成的网状结构，将多个接地电极互相连接起来，形成一个大的接地系统。
接地网可以提高接地的效率和安全性，减小异常电流在接地系统内的传播。
4. 网络分流：保护接地系统的另一个重要原理是通过网络分流来降低系统受到的电流或电压冲击。
网络分流器通常会被安装在接地系统中，它能够在系统受到过载时自动切断电流，保护设备和系统的安全运行。
综上所述，保护接地的工作原理是通过接地电极、接地线、接地网以及网络分流等措施，将异常电流引导到地下，保护设备和系统的正常运行。
这些措施能够提高接地效率和安全性，减小对设备和人身安全的威胁。
保护接地和保护接零的原理
保护接地和保护接零的原理一、保护接地的原理1、保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的金属部分用导线与接地体可靠连接起来的一种保护方式。
2、保护接地是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。
3、保护接地的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源。
4、保护接地通常用于对地绝缘的配电系统，即中性点不接地系统。
1）如上图所示，电气设备若没有采取保护接地，当一相绝缘损坏漏电使金属外壳带电时，操作人员误触及漏电设备，故障电流将通过人体和线路对地绝缘阻抗构成回路。
绝缘阻抗是绝缘电阻和分布电容的并联组合，其接地电流的大小与线路绝缘的好坏、分布电容的大小及电网对地电压的高低成正比。
线路的绝缘越坏，对地分布电容越大、电压越高、触电的危险性越大。
2）如上图所示，漏电设备采取保护接地措施以后，故障电流将会通过接地体流散，流过人体的电流仅是全部接地电流中的一部分，通过人体电流Ib=IeRo/（Ro+Rb），Rb与Ro并联接地电阻Ro越小，流过人体的电流Ib就越小。
人体电阻（一般约为1000Ω）比接地电阻（一般小于4Ω）大的多，根据并联分流公式可知，绝大部分电流通过接地体形成回路，流过人体的电流很小，从而保证了人身安全。
为了限制设备漏电时外壳对地电压不超过安全范围，要求保护接地阻值不大于4Ω。
5、保护接地也有用在中性点接地系统如TT系统的，但有局限性。
1）上图中U为电网电压，Rde和Rpe分别为中性点接地电阻和保护接地电阻，当某相碰壳时，如忽略相线阻抗及电源内阻的影响，则接地电流Ie=U/（Rde+Rpe），若U=220V，Rde=4Ω，Rpe=4Ω则Ie=27.5A。
在接地短路电流Ie作用下，线路保护装置动作切断电源，保证了人身安全。
2）若保护装置未动作，则故障设备外壳对地电压U=IeRpe=27.5×4=110V，若保护接地电阻大于中性点接地电阻，设备外壳的对地电压将会超过110V，危险性更大。
接地距离保护原理
接地距离保护原理接地距离保护是一种重要的电气安全保护措施，它在电气设备的设计和使用中起着至关重要的作用。
接地距离保护原理是指在电气设备发生漏电流或接地故障时，通过合理设置接地距离保护装置，及时切断电源，保护人身安全和设备完整。
下面将详细介绍接地距离保护原理及其在电气系统中的应用。
首先，接地距离保护原理是基于电气设备的接地系统。
在正常情况下，电气设备的所有金属外壳和可触及的导体都应该接地，以确保设备在发生漏电流时能够及时将电流通过接地系统排除，避免对人身和设备造成伤害。
而当设备发生接地故障时，漏电流会通过接地系统回路流回电源，这时就需要接地距离保护装置及时切断电源，防止漏电流继续对人身和设备造成危害。
其次，接地距禿保护原理是基于电气设备的工作环境。
在一些特殊的工作环境中，例如潮湿的场所、化工厂、医疗设施等，设备发生接地故障的可能性会更大。
因此，设置接地距离保护装置能够有效地提高电气设备在恶劣环境下的安全性，保护设备和人员免受漏电流的伤害。
接地距禿保护原理在电气系统中的应用非常广泛。
在低压配电系统中，接地距禿保护装置通常是通过电流互感器和继电器来实现的，一旦检测到漏电流超过设定值，就会立即切断电源。
在高压输电系统中，接地距护保护装置则需要考虑更多的因素，例如系统接地方式、接地电阻、接地回路的环路阻抗等，以确保在发生接地故障时能够快速、精确地切断电源。
总之，接地距护保护原理是电气安全保护的重要手段，它通过合理设置接地距护保护装置，能够有效地保护人身安全和设备完整。
在电气系统的设计和使用中，必须充分考虑接地距护保护原理，合理设置保护装置，确保设备在发生接地故障时能够及时切断电源，防止漏电流对人员和设备造成危害。
同时，对于不同类型的电气系统，还需要根据具体情况综合考虑各种因素，以确保接地距护保护装置的可靠性和灵敏性，提高电气设备的安全性和可靠性。

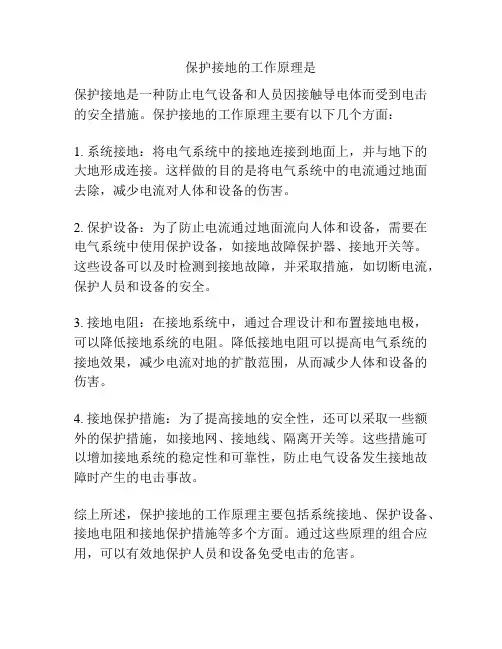

保护接地的工作原理是
保护接地的工作原理是
保护接地是一种防止电气设备和人员因接触导电体而受到电击的安全措施。
保护接地的工作原理主要有以下几个方面：
1. 系统接地：将电气系统中的接地连接到地面上，并与地下的大地形成连接。
这样做的目的是将电气系统中的电流通过地面去除，减少电流对人体和设备的伤害。
2. 保护设备：为了防止电流通过地面流向人体和设备，需要在电气系统中使用保护设备，如接地故障保护器、接地开关等。
这些设备可以及时检测到接地故障，并采取措施，如切断电流，保护人员和设备的安全。
3. 接地电阻：在接地系统中，通过合理设计和布置接地电极，可以降低接地系统的电阻。
降低接地电阻可以提高电气系统的接地效果，减少电流对地的扩散范围，从而减少人体和设备的伤害。
4. 接地保护措施：为了提高接地的安全性，还可以采取一些额外的保护措施，如接地网、接地线、隔离开关等。
这些措施可以增加接地系统的稳定性和可靠性，防止电气设备发生接地故障时产生的电击事故。
综上所述，保护接地的工作原理主要包括系统接地、保护设备、接地电阻和接地保护措施等多个方面。
通过这些原理的组合应用，可以有效地保护人员和设备免受电击的危害。
保护接地与保护接零
（4）直流电力网的接地装置不得利用自然接地体。
2. 人工接地体
人工接地体是采用钢管、角钢、扁钢、圆钢等钢材特意制作而埋入地中的导体。按照机械强度的要求，钢质接地体和接地线的最小尺寸应满足表1；铜、铝接地线只能用于地面以上，其最小尺寸见表2。
右图所示为TT系统采用保护接地极其等效电路。
通过等效电路图我们可以看出人体电阻和保护接地电阻的关系为并联，然后与中性点接地电阻串联，一般情况下 设RE=R0=4Ω，Rb=1700Ω，在380/220V电网中，利用欧姆定律可以求出，接地故障电流IE=27.5A，人体承受的电压UE=Ub=110V。流过人体的电流Ib=65mA＞30mA。
保护接零电路的等效电路
RΦ
RN
Rb
R0
U=220V
设人体电阻RN ＞＞R0(接地电阻)，Rb＞＞RN（零线电阻）时，RΦ—相线电阻，RN—零线电阻，若相线截面为零线的2倍，则RN=2RΦ，利用欧姆定律可以求出此时人体承受的电压Ub=147V。
通过上述分析，我们可以知道，保护接零的有效性在于线路的短路保护装置能否在碰壳短路故障发生后灵敏的动作迅速切断电源。
（1）架空线路干线和长度超过200m的分支线终端及沿线路每100m处； （2）线路引入车间及大型建筑物的第一面配电装置处； （3）采用金属管配线时，金属管与保护零线连接后作重复接地； （4）同杆架设的高低压架空线路的共同敷设段的两端。
对重复接地电阻的要求：
第四节 接地装置
接地装置由接地体和接地线组成。接地体是埋入地中并直接与大地土壤接触的金属导体；接地线是指将电气设备需要接地的部分与接地体连接起来的金属导线。
设另外，由于接地电阻很小，接地短路电流流过时，所产生的压降也很小，故外壳对大地的电压也很低，人站在大地上去碰触外壳时，人体所承受的电压很低，不会有危险。
接地故障保护原理
接地故障保护原理接地故障保护是电力系统中一项重要的安全保护措施，其原理是通过及时发现和隔离接地故障，保证设备和人员的安全。
接地故障是指电气设备或电力系统中的导体与地之间发生不正常的直接或间接的接触，导致电流通过接地而引起的故障。
接地故障保护的原理主要包括故障检测、故障定位和故障切除三个方面。
故障检测是接地故障保护的第一步，其目的是及时发现接地故障并发送信号给保护设备。
常用的故障检测方法有电流差动保护、零序电流保护和电压比较保护等。
其中，电流差动保护是最常用的方法之一。
它通过对电流进行采样和比较，当接地故障发生时，电流的不平衡将引起差动电流的变化，从而触发保护装置。
故障定位是接地故障保护的第二步，其目的是确定接地故障发生的位置，以便进行修复和隔离。
常用的故障定位方法有电阻法、反演法和测距法等。
其中，电阻法是一种简单有效的定位方法。
它利用接地故障时电流通过接地电阻产生的电压降来确定故障位置，根据电流与电压之间的关系可以计算出故障的电阻值，从而定位故障点。
故障切除是接地故障保护的最后一步，其目的是迅速切断故障电路，防止故障扩大和造成其他损失。
常用的故障切除方法有保险丝熔断、断路器跳闸和隔离开关切除等。
其中，断路器跳闸是最常用的方法之一。
当接地故障发生时，断路器会迅速跳闸，切断故障电路，并发送信号给操作人员，以便及时采取修复措施。
接地故障保护的原理在电力系统中起到了至关重要的作用。
它能够及时发现和隔离接地故障，保护设备和人员的安全，防止故障扩大和造成其他损失。
因此，在电力系统设计和运行中，必须合理选择和配置接地故障保护装置，并进行定期检测和维护，以确保其正常工作和可靠性。
接地故障保护原理是电力系统中重要的安全保护措施，通过故障检测、故障定位和故障切除三个步骤，保证了电力系统的安全运行。
在实际应用中，需要根据具体情况选择合适的保护装置和方法，并进行定期的检测和维护，以确保其可靠性和有效性。
只有这样，才能有效避免接地故障带来的损失和危害，保障电力系统的稳定运行。
保护接地的工作原理是
保护接地的工作原理是
保护接地是一种用于保护电气设备和人身安全的措施，它通过将设备的金属外壳或导体与地面连接起来，以确保在电气故障或地雷等情况下，电流能安全地通过接地而不对人体造成伤害。
保护接地的工作原理基于以下几个方面：
1. 防止触电：当设备发生漏电或短路时，接地系统会将电流导向地面，从而防止电流通过人体，减轻触电风险。
2. 保护设备：接地系统能够有效地将电气设备的电荷导向地面，防止因静电或感应电流而对设备造成损坏。
3. 疏导雷击：在雷暴天气中，接地系统能够将雷击的电流导向地下，以保护建筑物和设备免受雷击损害。
4. 平衡电压：当电气系统中存在电压不平衡时，接地系统能够通过将多余的电荷导向地面，从而平衡和稳定电压。
实现保护接地的方法包括以下几种：
1. 接地棒：通过将接地棒插入地面，接入到设备的接地线上，实现接地保护。
2. 接地网：在建筑物周围埋设导体网，将设备的接地线接入到接地网，以形成大面积接地系统，提供更好的接地效果。
3. 外部导体：使用外部导体将设备的接地线接入地下埋设的大面积导体中，提供更好的导电路径。
总之，保护接地是通过将电气设备和地面连接以防止触电、保护设备和平衡电压的一种措施。
它的工作原理是利用接地系统将电流导向地面，实现安全的电流回路。
