电力线路倒闸操作票
电力线路倒闸操作票
电力线路倒闸操作票1 电力线路倒闸操作1.1 操作命令由当值调度员发出。
需要设工区值班员发布操作命令的单位，可根据具体情况由局分管生产领导（总工程师）批准有权发布操作命令的人员，明确其管辖范围，规定职责条例并将名单公布，同时抄送有关调度和有联系停、送电工作的部门。
1.2 操作人应根据值班调度员（工区值班员）的口头或电话命令填写操作票，监护人审查，并向发令人复诵无误后按发令人、监护人和操作人顺序分别签字。
电话命令的操作票必须在当值调度员（工区值班员）正式下令后方可执行，并由监护人将发令人姓名记入“发令人”栏内。
1.3 发布操作命令和填写操作票，均应使用统一的操作术语（见附录一）和设备双重名称，即设备的名称和编号。
1.4 每张操作票只能填写一个操作任务。
如一条线路停电检修而进行的停、转电操作，可作为一个操作任务。
每个操作项目只能填写一个操作内容（包括规定需要分项填写的检查项目）。
1.5 操作人在执行倒闸操作任务时，应服从监护人的指挥，监护人对操作人倒闸操作的安全和正确性负主要责任。
监护人应经所在部门领导批准，由有操作实践经验的人担任。
1.6 操作人员在执行倒闸操作任务时，应严格按操作项目顺序进行操作，不得跳项、漏项。
每项操作前，监护人应唱票，操作人应复诵并核对设备名称编号正确无误后，方可操作。
每操作完一项，经操作人、监护人检查操作质量没问题后，由监护人在该项左侧打“√”栏内打“√”。
全部操作完毕，经检查无误后，应立即向发令人报告操作任务结束。
1.7 操作中对操作项目、顺序或开关、刀闸所处位置，设备名称编号等有疑问时，应立即停止操作并及时报告发令人，操作人员不得擅自更改操作票，经核实确系操作票有错误时，应根据实际情况重新办理操作票。
1.8 运行值班单位应有电气系统接线图,接线图应与实际接线相符合。
电力公司倒闸操作票格式
电力公司倒闸操作票格式操作票编号：_____________________操作票名称：倒闸操作操作人：_______________________日期：_________________________地点：_________________________设备名称：_____________________操作内容：1.操作前准备：（1）确认工作地点和设备名称，了解倒闸操作的目的和步骤；（2）检查周围环境，排除杂物和障碍物，确保安全；（3）穿戴个人防护装备，如绝缘手套、绝缘鞋等；（4）与值班操作员或其他相关人员进行预操作会商，确认电源情况和操作顺序；（5）检查设备及相关固定线路是否符合操作要求，如有异常情况及时报告上级；（6）确认设备处于安全隔离状态，调整设备至初始位置；2.操作步骤：（1）操作前确认操作票编号和名称，并将操作票张贴在操作位置；（2）确认倒闸操作方向和位置，根据设备要求使用正确的操作工具进行倒闸操作；（3）输入相应的操作参数，如电流值、电压值等，确保设定正确；（4）操作人员核对设备的位置、方向和参数是否正确；（5）按照操作要求，打开设备的倒闸开关，同时注意观察开关位置的变化；（6）等待一段时间，确认设备稳定后再进行下一步操作；（7）如有需要，进行接地操作，并保证接地可靠；（8）根据设备要求，关闭倒闸开关，同时注意观察开关位置的变化；（9）检查设备的状态是否正常，确认设备处于安全状态；3.操作后处理：（1）将操作工具及时清理干净，并归入指定的存放位置；（2）清理现场，将杂物和工具清理干净；（3）填写操作记录，包括操作的时间、操作人员、设备状态等信息；（4）将操作记录交给相关人员进行确认和存档；（5）与值班操作员或其他相关人员进行交接，告知操作情况和设备状态；（6）报告上级，告知操作结束和设备恢复情况，如有异常情况及时上报。
备注：如有特殊情况或要求，请在本操作票上注明，并报告上级批准。
10kV倒闸操作票的填写
倒闸操作的相关制度
变电站名 调度发令人姓名 操作票票号 调度下达命令的时间 操作完毕、回完令的时间 接受调度命令人姓名
操作任务应与 调度命令相符
执行栏
操作顺序用阿 拉伯数字表示
倒闸操作的相关制度
• 单位：变电站名称的填写，按照国家电网公司要求应先填 写站名，后填写电压等级。如： 泰山500kV变电站。 • 编号：变电站（发电厂）倒闸操作票的编号由供电分公司 统一编号，并在印刷时一并排印，使用单位应按编号顺序 依次使用，编号不能随意改动，不得出现空号、跳号、重 号、错号。如：泰山2010-001。 • 操作任务的填写：操作任务的填写要简单明了，做到能从 操作任务中看出操作对象、操作范围及操作要求。操作任 务应填写设备双重名称，即电气设备中文名称和编号。每 张操作票只能填写一个操作任务。 一个操作任务：是指 根据同一操作命令为了相同的操作目的而进行一系列相关 联并依次进行的不间断倒闸操作过程。
倒闸操作的基本要求
7. 具有经“三审”批准生效的操作票 8. 严格执行倒闸操作票相关流程 9. 操作票必须按顺序执行，不得跳项和漏项，不准擅自更改 操作票内容及操作顺序 10.除特殊情况不得随意更换操作人和监护人 11.操作中发生疑问或发现电气闭锁装置问题，应立即停止 操作，报告值班负责人，查明原因后，再决定是否继续操 作 12.全部操作结束后，对操作过的设备进行复查，并向发令 人回令
倒闸操作的技术原则
如果先拉电源侧隔离开关QS1，则弧光短路点在断路器的电源侧，将造 成电源侧短路，使上一级断路器QF0跳闸，扩大了事故停电范围。
倒闸操作的相关制度
• 变电站倒闸操作的六项把关制度
• 一、操作准备关
1）明确操作任务和停电范围，做好分工 2）拟定操作顺序，确定挂地线部位、组数及应设的遮拦、标示牌。明确 工作现场临近带电部位，并制订出相应的措施 3）考虑继电保护装置、自动装置相应变化及应断开的交、直流电源和防 止电压互感器、站用变压器二次向一次反送高压电的措施
电气倒闸操作票_4
№：
操作开始时间：年月日时分；终了时间：年月日时分
操作任务
201、202分列方式倒为201运行、245运行、202断开
√
操作顺序
操作项目
1
接值长令
2
检查1#主变低压侧201开关在运行位
3
检查2#主变低压侧202开关在运行位
4
检查10KV母联245-4隔离开关在运行位
5
检查10KV母联245开关小车“工作”位
13
检查同期装置设置选择“同频并网”条件
14
DCS同期画面点击“启动同期”命令
15
检查1关带10KVII段母线运行正常。
17
DCS同期画面将启动同期复位
18
DCS同期画面将选线装置远方复位
19
DCS同期画面将同期装置远方复位
20
DCS断开2#主变低压侧202开关
21
检查2#主变低压侧202开关确已断开
22
检查2#主变空载运行正常
备注
填票人：操作人：监护人：值长：
电气操作票
№.
发令时间
发令人：
受令人：
操作开始时间
年月日时分
终了时间：年月日时分
操作任务
201、202分列方式倒为201运行、245运行、202断开
顺序
操作项目
23.
将同期屏手/自动方式选择开关切到“退出”位置。
24.
将同期屏选线器手/自动选择开关切到“手动”位置。
25.
全面检查运行方式
26.
汇报值长
操作人：监护人：值长：
6
检查10KV母联245开关“就地/远方”转换开关在“远方”位
7
检查10KV母联综保工作正常

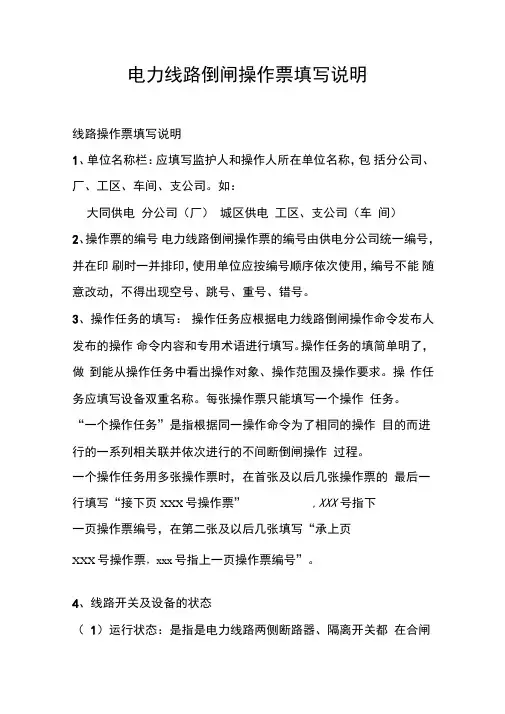

电力线路倒闸操作票填写说明
电力线路倒闸操作票填写说明线路操作票填写说明1、单位名称栏：应填写监护人和操作人所在单位名称，包括分公司、厂、工区、车间、支公司。
如：大同供电分公司（厂）城区供电工区、支公司（车间）2、操作票的编号电力线路倒闸操作票的编号由供电分公司统一编号，并在印刷时一并排印，使用单位应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。
3、操作任务的填写：操作任务应根据电力线路倒闸操作命令发布人发布的操作命令内容和专用术语进行填写。
操作任务的填简单明了，做到能从操作任务中看出操作对象、操作范围及操作要求。
操作任务应填写设备双重名称。
每张操作票只能填写一个操作任务。
“一个操作任务”是指根据同一操作命令为了相同的操作目的而进行的一系列相关联并依次进行的不间断倒闸操作过程。
一个操作任务用多张操作票时，在首张及以后几张操作票的最后一行填写“接下页XXX号操作票”,XXX号指下一页操作票编号，在第二张及以后几张填写“承上页XXX号操作票，xxx号指上一页操作票编号”。
4、线路开关及设备的状态（1）运行状态：是指是电力线路两侧断路器、隔离开关都在合闸位置，电力线路全部处于带电状态。
（2）热备用状态：是指电力线路两侧断路器在断开位置，而隔离开关在合闸位置，相应的二次回路投入运行，即电力线路虽退出运行，但没有明显的断开点，热备用状态的电力线路应视为运行线路。
（3）冷备用状态：指电力线路两侧断路器、隔离开关都在断开位置，电力线路的各侧均无安全措施，电力线路与变电站带电部位有明显断开点。
（4）检修状态：在冷备用基础上设备已可靠接地，即线路两侧装设了接地线或合上接地刀闸。
5、操作任务填写规范（1）电力线路操作任务的填写①XXkVXX线停（送）电，由运行（检修）转为检修（运行）。
②xxkVxx线xx支线停（送）电，由运行（检修）转为检修（运行）。
（2）电力线路断路器操作任务的填写①XXkVXX线XX分段断路器由XX状态转为XX状态。
倒闸操作票和工作票培训PPT
一、电气设备倒闸操作票
(14)下列项目应填入倒闸操作票内： 1)应拉合的设备[断路器、隔离开关、接地刀闸等]； 2)拉合设备[断路器、隔离开关、接地刀闸等]后，设备
位置的检查； 3)验电并装设接地线； 4)设备检修后合闸送电前，检查送电范围内接地刀闸已
全部拉开，接地线已全部拆除。 5)进行停、送电操作时，检查断路器位置； 6)安装或拆除控制回路、电压回路的熔断器； 7)切换保护回路、自动化装置及确认有无电压等； 8)在进行倒负荷或解、并列操作前后，检查相关电源运
2）多班组在同一线路不同地段工作，可共用一张工作票。
3）第一种工作票，每张只能用于一条线路或同一个电气 连接部位的几条供电线路或同（联）杆塔架设且同时 停送电。
告。不准擅自更改操作票操作。 （9) 操作票分段操作时，应根据调度指令用红线做分段
执行标志，并在备注栏中交待清楚。 （10) 全部操作项目执行完毕后，监护人和操作人进行
一次全面复查，以防漏项或错项。 （11) 倒闸操作完成后，受令人应立即将操作情况向发
令人汇报。 （12) 倒闸操作因故中止，应在备注栏中说明原因。
加盖“已执行”印章。作废的操作票在操作任务栏左
侧加盖“作废”印章。因故不能执行的操作票在操作
任务栏左侧加盖“未执行”印章，并在备注栏中说明
原因。
17
一、电气设备倒闸操作票
5 .操作票的管理与评价 (1) 操作票应保存一年，每月按编号顺序装订。 (2) 各单位每月应检查和评价已执行的操作票。每季度
进行一次总结分析，分析存在的问题，提出改进措施。 操作票合格率的计算办法为：
22
二、电气工作票 （变电站和发电厂电气部分）
1. 填用变电工作票的工作
（1） 线路工作票的种类： 1）电力线路第一种工作票 2）电力电缆第一种工作票 3）电力线路第二种工作票 4）电力电缆第二种工作票 5）电力线路带电作业工作票 6）电力线路事故应急抢修单
国网山东省电力公司电气工作票、倒闸操作票执行规定
附件国网山东省电力公司电气工作票、倒闸操作票执行规定1 总则 (1)2 规范性引用文件 (1)3 术语与定义 (1)4 “两票”通用管理规定 (2)5 变电站倒闸操作 (3)5.1 一般规定 (3)5.2 倒闸操作票填写及要求 (4)5.3 倒闸操作执行程序 (7)5.4 操作队对无人值班变电站的操作要求 (8)6 电力线路倒闸操作 (8)6.1 倒闸操作票填写及要求 (8)6.2 倒闸操作执行程序 (9)7 工作票 (9)7.1 工作票填写基本要求 (9)7.2 变电站第一种工作票 (10)7.3 变电站分工作票 (13)7.4 变电站第二种工作票 (14)7.5 变电站带电作业工作票 (14)7.6 电力线路第一种工作票 (14)7.7 电力线路工作任务单 (17)7.8 电力线路第二种工作票 (17)7.9 电力线路带电作业工作票 (18)7.10 现场勘察记录 (19)7.11 电力电缆第一种工作票 (20)7.12 电力电缆第二种工作票 (21)7.13 变电站、电力线路事故应急抢修单 (21)7.14 二次工作安全措施票 (22)7.15 变电站现场勘查记录 (23)7.16 变电站（线路）一级动火工作票 (23)7.17 变电站（线路）二级动火工作票 (24)附录操作票、工作票填写示例 (25)1 总则1.1为了规范电气工作票和倒闸操作票（以下简称“两票”）的填写和执行标准，加强“两票”的管理和考核，提高“两票”填写和执行的正确率，防止发生人员责任的人身、电网和设备事故，规范工作现场安全管理和工作秩序，提高安全作业水平，特制定本规定。
1.2 本规定适用于国网山东省电力公司系统调度及输、变、配电工作中的各类倒闸操作和电气工作。
附录中所示各类倒闸操作票、电气工作票仅作为填用示例，不作为正式执行的依据。
所属各单位可结合本单位实际情况，制定补充规定或实施细则。
1.3 本规定由山东省电力公司安全监察质量部制定并负责解释。
配电线路两票填写规定
配电线路两票填写规定1总则1.1两票是工作票、倒闸操作票的简称。
本规定所指工作票包括配电线路第一种工作票、第二种工作票、带电作业工作票、事故应急抢修单、分组工作任务单。
1.2工作票是准许在电气设备上工作的书面命令，也是明确安全职责，落实安全责任及保证安全技术措施，进行安全交底及履行工作许可手续的书面依据。
1.3倒闸操作票是配电急修人员根据调度命令和现场的设备情况,按正确的操作顺序逐项操作的书面依据，认真填写并严格执行倒闸操作票是防止误操作事故的重要手段。
1.4本规定适用于在兰州供电公司10kV及以下配电线路上的工作。
1.5在兰州供电公司10kV及以下配电线路上的工作，必须严格执行本规定。
1.6所有施工单位在配电杆塔上的施工作业必须办理配电线路第一种、第二种工作票（包括光缆架设等工作）。
2通用要求2.1所使用的配电线路工作票（包括第一种工作票、第二种工作票、带电作业工作票、事故应急抢修单、配电线路分组任务单）和倒闸操作票必须以2009年版《安规》规定的格式为标准，废止原2005年版《安规》以及原执行的两票填写说明及格式。
2.2工作票及倒闸操作票幅面统一用A4纸纵向设置。
2.3电力线路工作票应用黑色钢（水）笔填写与签发，一式两份，内容应正确，填写应清楚，不得任意涂改。
如有个别错、漏字需要修改时，在错字上划“\\”符号，并在相应位置写上正确的字；在漏字相应位置处用“∨”符号标记并在其上方添写漏字。
关键字不得修改（如名称、编号、杆号等）。
一张工作票修改超过两处或错漏字超过三个时，工作票必须重新填写。
用计算机生成或打印的工作票票面格式不变，字体为宋体4号字，“兰州供电公司配电线路第一种工作票”等工作票名称要求宋体2号字加粗居中；所填内容要求仿宋体4号字。
工作负责人、工作票签发人等签名处必须签名后方可执行。
2.4倒闸操作票应用钢笔或圆珠笔逐项填写，用计算机开出的操作票应与手写格式一致。
操作票票面应清楚整洁，不得涂改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力线路第一种工作票
单位东梁煤矿机电队编号DL-090 202
1. 工作负责人(监护
人) 班组机电组
2. 工作班人员（不包括工作负责人）：
共人。
3. 工作的线路或设备双重名称（多回路应注明双重称号）：
东梁煤矿地箱变高压联络开关柜（8号柜）第一回路隔离刀闸母线段与（9号柜）第一回路隔离刀闸母线段。
计划工作时间：自2019年 3 月 2 日 0 时30 分
至2019 年 3 月 2 日 6 时30 分
6.安全措施（必要时可附页绘图说明）：
6.1应改为检修状态的线路间隔名称和应拉开的断路器（开关）、隔离开关（刀闸）、熔断器（保险）（包括分支线、用户线路和配合停电线
路）：
1.1 断开1号开关柜（总进线1号）上下隔离。
1.2 断开8号开关柜（分段开关）断路器、隔离刀闸
1.3 断开9号开关柜（分段隔离）隔离刀闸。
1.4 在8号开关柜（分段开关）隔离刀闸上侧母线段压接1 7号开关柜（主提风变压器1号）电源进线。
（2.1 断开16号开关柜（总进线2号）断路器、上下隔离。
2.2 断开8号开关柜（分段开关）断路器、隔离刀闸. 2.3 断开9号开关柜（分段隔离）隔离刀闸。
2.4 在9号开关柜（分段隔离）隔离刀闸上侧母线段压接17号开关柜（主提风变压器2号）电源进线。
6.2保留或邻近的带电线路、设备：
1.保留2回路总进线（16号柜）、主提风变压器2号（18号柜）、下井2回（10号柜）、变压器2号（3号柜)
2.保留1回路总进线（1号柜）、主提风变压器1号（17号柜）、下井1回（7号柜）、变压器1号（5号柜)）)
6.3 其它安全措施和注意事
项：
1.必须执行工作确认---安全推演---停电---验电---放电---挂可靠接地线。
2.必须保证一人操作一人监护。
3.回路切换前必须三确认：确认压线可靠，没有减少原先母线的电气间隙与爬电距离；确认机械断开点的可靠断开；确认工器具已绝对收齐。
年
月日
工作负责人签名年
月日时分收到工作票
7
8
工作班组人员签名
9. 工作负责人变动情况：原工作负责人离去，变更为工作负责人
工作票签发
人年
月日时分
工作人员变动情况：（变动人员姓名、变动日期及时间）
工作负责人签名
10. 工作票延期：有效期延长到年月日时分。
工作负责人签名年月
日时分
工作许可人年月日时分
11. 工作票终结：
11.1 现场所挂的接地线编
号
共组，已全部拆除、带回。
11.2 工作终结报告：
（1）指定专责监护人负责监
护
（地点及具体工作）
（2）其他事
项：
、
电力电缆第一种工作票
单位 编号
1. 工作负责人（监护人） 班组
2. 工作班人员（不包括工作负责人）
共 人。
3. 电力电缆双重名
称
自 年 月 日 时 分 至 年 月 日
时 分
6.
工作票签发人签名签发日期
年月日
7. 确认本工作票1至5项。
工作负责人签
名
8. 补充安全措施：
工作负责人签名
9. 工作许可：
(1) 在线路上的电缆工作：工作许可人
用方式许可
自年月日时分起开始工作。
工作负责人签名
(2) 在变电站或发电厂内的电缆工作：
安全措施项所列措施中 (变配电站/发电厂)部分已执行完毕。
工作许可时间年月日时分
工作许可人签名工作负责人签名
10.确认工作负责人布置的任务和本施工项目安全措施。
工作班组人员签名
11. 每日开工和收工时间(使用一天的工作票不必填写)
12. 有效期延长到年月
日时分
工作负责人签名年月
日时分
工作许可人签名年月
日时分
13. 工作负责人变动：
原工作负责人离去，变
更为工作负责人。
工作票签发人年月
日时分
14. 工作人员变动（变动人员姓名、变动日期及时间）：
工作负责人签名
15. 工作终结：
(1) 在线路上的电缆工作：
工作人员已全部撤离，材料工具已清理完毕，工作终结；所装的工作接地线
共副已全部拆除，于年月日时分工作负责人向工作许可人用方式汇报。
工作负责人签名
(2) 在配电所或井下中央配电所工作：
在 (配电所或井下中央配电所)工作于年月
日时分结束，设备及安全措施已恢复至开工前状态，工作人员已全部撤离，材料工具已清理完毕。
工作许可人签名工作负责人签
名
16. 工作票终结：
临时遮栏、标示牌已拆除，常设遮栏已恢复；未拆除或拉开的接地线编号
等共组、接地刀闸共副（台），已汇报调度。
工作许可人签名
17. 备注：
（1）指定专责监护人负责监
护
（地点及具体工作）。
（2）其他事项：
电力线路事故应急抢修单
单位
编号
1. 抢修工作负责人（监护人）班组
2. 抢修班人员（不包括抢修工作负责人）
共人。
3. 抢修任务（抢修地点和抢修内容）：
4. 安全措施：
5. 抢修地点保留带电部分或注意事项：
6. 上述1至5项由抢修工作负责人根据抢修任务布置人的布置填写。
7. 经现场勘察需补充下列安全措施：
经许可人（调度/运行人员）同意（月日
时分）后，已执行。
8. 许可抢修时间：年月日时分许可人（调度/运行人员）
9. 抢修结束汇报：本抢修工作于年月日时分结束。
现场设备状况及保留安全措
施：
抢修班人员已全部撤离，材料工具已清理完毕，事故应急抢修单已终结。
抢修工作负责人许可人（调度/运行人
员）
填写时间年月日时分
电力线路倒闸操作票
单位________ _ 编号。
