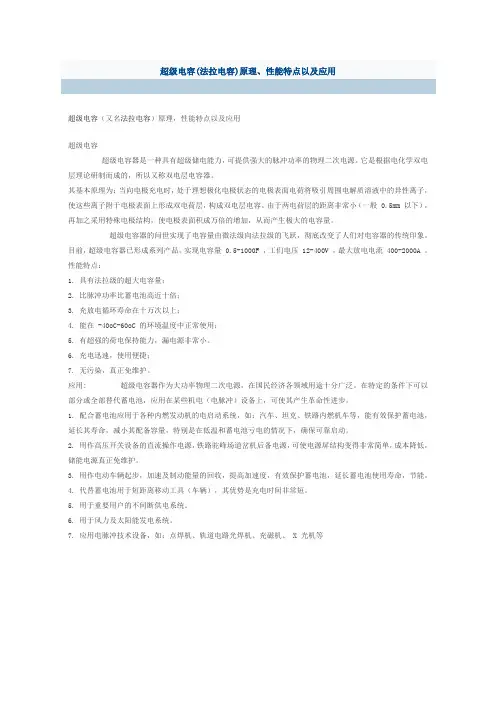

超级电容(法拉电容)原理、性能特点以及应用
超级电容(法拉电容)原理、性能特点以及应用超级电容（又名法拉电容）原理，性能特点以及应用超级电容超级电容器是一种具有超级储电能力，可提供强大的脉冲功率的物理二次电源。
它是根据电化学双电层理论研制而成的，所以又称双电层电容器。
其基本原理为：当向电极充电时，处于理想极化电极状态的电极表面电荷将吸引周围电解质溶液中的异性离子，使这些离子附于电极表面上形成双电荷层，构成双电层电容。
由于两电荷层的距离非常小（一般 0.5mm 以下），再加之采用特殊电极结构，使电极表面积成万倍的增加，从而产生极大的电容量。
超级电容器的问世实现了电容量由微法级向法拉级的飞跃，彻底改变了人们对电容器的传统印象。
目前，超级电容器已形成系列产品，实现电容量 0.5-1000F ，工们电压 12-400V ，最大放电电流 400-2000A 。
性能特点：1. 具有法拉级的超大电容量；2. 比脉冲功率比蓄电池高近十倍；3. 充放电循环寿命在十万次以上；4. 能在 -40oC-60oC 的环境温度中正常使用；5. 有超强的荷电保持能力，漏电源非常小。
6. 充电迅速，使用便捷；7. 无污染，真正免维护。
应用: 超级电容器作为大功率物理二次电源，在国民经济各领域用途十分广泛。
在特定的条件下可以部分或全部替代蓄电池，应用在某些机电（电脉冲）设备上，可使其产生革命性进步。
1. 配合蓄电池应用于各种内燃发动机的电启动系统，如：汽车、坦克、铁路内燃机车等，能有效保护蓄电池，延长其寿命，减小其配备容量，特别是在低温和蓄电池亏电的情况下，确保可靠启动。
2. 用作高压开关设备的直流操作电源，铁路驼峰场道岔机后备电源，可使电源屏结构变得非常简单，成本降低，储能电源真正免维护。
3. 用作电动车辆起步，加速及制动能量的回收，提高加速度，有效保护蓄电池，延长蓄电池使用寿命，节能。
4. 代替蓄电池用于短距离移动工具（车辆），其优势是充电时间非常短。
5. 用于重要用户的不间断供电系统。
超级电容器工作原理
超级电容器工作原理超级电容器，也被称为超级电容或者超级电容器电池，是一种能够快速存储和释放大量电能的电子设备。
它采用了一种不同于传统电池的工作原理，使其具有高电容量、高能量密度和长寿命等优点。
本文将详细介绍超级电容器的工作原理及其相关技术。
1. 引言超级电容器是一种储存电能的设备，它主要由两个电极和介质组成。
与传统电容器不同的是，超级电容器的电极材料采用活性炭、金属氧化物等高表面积材料，以增加其电容量。
超级电容器以其高电容量和高功率密度的特点，被广泛应用于电动车辆、储能系统、风力发电站等领域。
2. 超级电容器的工作原理超级电容器的工作原理基于电荷的分离和储存。
当超级电容器处于放电状态时，正极电极上的正离子会向负极电极挪移，负离子则相反。
这个过程是通过电解质中的离子在电场作用下进行的。
当电荷在电极表面积增加时，电容量也会相应增加。
3. 超级电容器的构造超级电容器的构造通常包括电极、电解质和隔膜。
电极是超级电容器的核心部件，它由活性炭或者金属氧化物等高表面积材料制成。
电解质是指填充在电极之间的介质，它能够传导离子并分离正负电荷。
隔膜则用于隔离正负电极，防止直接接触。
4. 超级电容器的充放电过程超级电容器的充放电过程是通过控制电压和电流来实现的。
当超级电容器处于充电状态时，外部电源会提供电流，使正极电极上的离子向负极电极挪移，同时负离子也相反。
这个过程中，电极表面积的增加导致电容量的增加。
当超级电容器处于放电状态时，电极上的离子会回到原来的位置，释放储存的电能。
5. 超级电容器的性能参数超级电容器的性能参数包括电容量、电压范围、内阻和能量密度等。
电容量是指超级电容器可以存储的电荷量，通常以法拉（F）为单位。
电压范围是指超级电容器可以承受的最大电压。
内阻是指超级电容器内部电阻，影响其充放电效率。
能量密度是指单位体积或者质量的超级电容器可以存储的能量。
6. 超级电容器的应用超级电容器由于其特殊的性能优势，被广泛应用于各个领域。
超级电容器原理及电特性
超级电容器原理及电特性超级电容器（Supercapacitor）是一种高能量密度和高功率密度的电子储存设备，也被称为超级电容器或电化学电容器。
它是一种介于传统电容器和化学电池之间的电子器件，具有高容量和高电流输出的特性，在能量存储和释放方面相比传统的电池具有很大的优势。
超级电容器的原理是基于电荷在电解质中的吸附原理，它由两个带有相互交替排列的互连电极和电解质组成。
电极通常由活性材料制成，如活性炭、过渡金属氧化物、活性金属等。
电容器的两个电极中，一个电极带正电，一个带负电，当电解质通过电极时，正极会吸引负电荷，而负极则会吸引正电荷，从而形成了一个电荷分离的状态，储存着电能。
超级电容器与传统电容器的最大区别在于其电解质的性质。
超级电容器使用的电解质是有机盐溶液或聚合物溶液，相比之下，传统电容器使用的是固体或液体介质。
由于电解质的存在，超级电容器具有较高的离子导电性，使其能够在短时间内获得较大的充电和放电电流，从而实现高功率输出。
超级电容器的电特性主要包括容量、电压和内电阻。
容量是用来衡量超级电容器储存电能的大小，单位通常是法拉（F）。
对比传统电容器，超级电容器的容量通常要大得多，可以达到几千法拉甚至更高。
电压是电容器的工作电压范围，超级电容器的电压一般在1.2-2.7伏之间。
内电阻是超级电容器放电时的阻抗，也称为超级电容器的等效串联电阻。
内电阻较低则能够提供更大的电流输出。
超级电容器具有很多优点。
首先，它具有很高的循环寿命和快速充放电特性。
传统电池在充放电过程中会有能量损失，导致其循环寿命较短，而超级电容器可以进行数万次的充放电循环而不损失能量。
其次，超级电容器具有很高的功率密度，能够在短时间内释放出大量电能，因此在需要高功率输出的场合具有很大的优势。
此外，超级电容器具有良好的可靠性和环保性，不含重金属等有害物质，对环境友好。
然而，超级电容器的能量密度还不如传统电池高。
虽然超级电容器的容量较大，但其能量存储量仍然不及化学电池，这限制了其在一些应用中的使用。
Maxwell超级电容
什么是超级电容?
超级电容是:
100年的老技术, 因现代材料而加强 基于电解质的极化、高表面积电极及极小的充电点和分离 也就是电化学双层电容
电解质
C = er A/d
d最小化 A最大化
电解质
分离器
E = 1/2 CV2
金属箔
Ultracapacitors l Microelectronics l High-Voltage Capacitors
Ultracapacitors l Microelectronics l High-Voltage Capacitors
电力 vs 能量
电力和能源有什么不同?
Ultracapacitors l Microelectronics l High-Voltage Capactors l Microelectronics l High-Voltage Capacitors
特卡特培训
By:
麦克斯维尔技术 - 圣地亚哥
Ultracapacitors l Microelectronics l High-Voltage Capacitors
About Maxwell
电容器制造始于1965
生产设施：欧美及亚洲
麦克斯维尔是创新、高能效 储存及能源输送解决方案 的领先开发者及生产者
• 含水电解质: ESMA, Elit, Evan, Skeleton Technologies and Tavrima
• 优势:
• 高电解导电率 • 不需紧密密封以隔离 • 低环境影响
Energy Density
Safety System Cost Power Cost
Power Density Energy Cost
超级电容器小巧身材大能量存储
超级电容器小巧身材大能量存储在科技的不断进步中，越来越多的新型能量存储技术得到了广泛关注。
而其中，超级电容器作为一种高能量密度、高功率密度的能量存储设备，正逐渐成为重要的研究领域。
本文将介绍超级电容器的原理、特点以及未来的应用前景。
一、超级电容器的原理超级电容器，也被称为超级电容、超级电池，它是一种利用离子电荷在电极之间存储电能的电子器件。
超级电容器的核心部件是由两个电极和介质构成的双层电容器，电极通常采用活性碳材料，并通过电解质传导离子，从而实现电荷的储存和释放。
与传统电池相比，超级电容器具有以下几个特点：1. 高能量密度：由于采用高表面积电极和可逆离子传导的特殊介质，超级电容器能够存储更多的电荷，从而实现高能量密度的存储。
2. 高功率密度：超级电容器的电荷和放电速度非常快，可实现高功率的储存和释放，适合用于需要瞬间大功率输出的应用场景。
3. 长寿命：由于储存和释放过程中没有化学反应，超级电容器具有长寿命特点，能够进行数以百万次的充放电循环，大大提高了设备的使用寿命。
二、超级电容器的应用领域由于超级电容器具有独特的特点，它在多个领域中具有广泛的应用前景。
1. 新能源领域：超级电容器能够实现瞬时的大功率输出和快速充放电，因此被广泛应用于电动汽车、混合动力汽车等新能源车辆上，提供车辆启动、刹车能量回收等方面的支持。
2. 电子设备领域：超级电容器体积小、重量轻，适合用于便携式电子设备，如智能手机、平板电脑等。
超级电容器的高功率密度和长寿命特点，为电子设备提供了可靠的能量供应。
3. 工业应用领域：超级电容器在工业控制系统、电网调峰、储能电站等领域有着广泛的应用。
它能够应对电网负荷的瞬间变化，提供稳定的电能输出。
4. 军事应用领域：超级电容器的高功率密度和快速充放电特点，使其被广泛应用于军事装备领域。
例如，在雷达系统、激光武器等需要瞬时大功率输出的设备中，超级电容器发挥了重要的作用。
三、超级电容器的发展趋势随着科技的不断进步，超级电容器在未来有望出现更多的创新和应用。
超级电容器的原理与应用
超级电容器的原理与应用超级电容器，又称为超级电容、超级电容放电器，是一种新型电化学器件，它具有比传统电容器更高的电容量和能量密度，以及更高的功率密度。
这种电化学器件在现代电子设备、交通工具、能源储存系统等领域有着重要的应用。
本文将从超级电容器的原理、结构、特点以及应用领域等方面进行介绍。
一、超级电容器的原理超级电容器的工作原理基于电荷的吸附和离子在电解质中的迁移。
其正极和负极均采用多孔的活性碳材料，两者之间的电解质是导电液体。
当加上电压时，正负极之间形成两层电荷分布，即电荷层，进而形成电场。
电荷的吸附和电子的迁移使得电容器储存电能。
二、超级电容器的结构超级电容器的主要结构包括两块活性碳电极、电解质和两块集流体。
活性碳电极是超级电容器的核心部件，通过高度多孔的结构使得电极表面积大大增加，从而增加电容器的电容量。
电解质则起着导电和电荷传递的作用，而集流体则是用于导电的金属片或碳素片。
三、超级电容器的特点1.高功率密度：超级电容器具有较高的功率密度，能够在短时间内释放大量电能。
2.长循环寿命：相比于锂离子电池等储能装置，超级电容器具有更长的循环寿命。
3.快速充放电：超级电容器具有快速的充放电速度，适用于需要频繁充放电的场景。
4.环保节能：超级电容器不含有有害物质，具有较高的能源利用效率。
四、超级电容器的应用1.汽车启动系统：超级电容器作为汽车启动系统的辅助储能装置，能够有效提高发动机启动速度，降低能源消耗。
2.再生制动系统：超级电容器在电动汽车的再生制动系统中起到储能和释放能量的作用，提高能源回收效率。
3.电网能量储存：超级电容器可用作电网能量的储存装置，用于平衡电力需求与供给之间的波动。
4.工业自动化设备：超级电容器在工业自动化领域中广泛应用，用于缓冲电源波动和提供紧急供电。
5.医疗设备：超级电容器可用于医疗设备的储能，确保设备持续稳定运行。
结语超级电容器以其高功率密度、长循环寿命、快速充放电等特点在各个领域发挥着重要作用，为现代社会的能源存储和利用提供了新的技术解决方案。
超级电容器原理
超级电容器原理
超级电容器是一种特殊的电子元件，其原理是基于电容效应。
与普通电容器不同的是，超级电容器具有较高的电容量和能量储存能力。
超级电容器的基本原理是利用电荷在导体的两个电极板之间的存储能力。
当电容器与直流电源连接时，正极板吸引并储存了正电荷，而负极板则吸引并储存了负电荷，形成电场。
相比普通电容器，超级电容器的电极板和电解质涂层具有特殊的材料和结构。
首先，电极板会采用高表面积的材料，如活性炭或金属氧化物，以增加其与电解质的接触面积，从而增加电容量。
其次，电解质通常采用高离子导电率的液体或固体，以便电荷快速传输。
最后，电极板和电解质之间采用微孔结构或纳米级颗粒等形式，以便提供更多的电荷存储位置。
超级电容器的储能过程类似于电化学反应。
当电极板充满电荷后，存储的能量可通过电流的流动释放出来。
与传统电池不同的是，超级电容器具有快速充放电速度和长寿命的特点。
这使得超级电容器在许多领域中得到广泛应用，如电子设备、交通工具、储能系统等。
总的来说，超级电容器的原理是基于电容效应和高表面积电极的结构设计。
通过优化材料、结构和工艺，超级电容器具有高电容量、快速充放电速度和长寿命等优势，逐渐成为一种重要的能量储存装置。
超级电容器基本原理及性能特点
聚焦超级电容选型与应用上网时间：2010-05-27 作者：Zoro 来源：电子元件技术网超级电容和电池都是能量的存储载体，但二者有不同的特点。
超级电容通过介质分离正负电荷的方式储存能量，是物理方法储能，电池是通过化学反应的方法来储能。
超级电容充放电次数可达百万次，而电池只有1000次，显然超级电容寿命要远大于电池，降低维护成本且有利于环保。
超级电容充放电速度快，能够在机车启动时提供能量，刹车时捕获能量，因为超级电容充放电的时间在1秒左右，正好与机车刹车或启动的时间匹配。
其他设备比如风力发电中，风轮机变桨的时候要提供能量也是在这个时间段。
而电池的充放电大概在1小时到10个小时左右，而传统用于滤波的电容，充放电为0.03秒。
超级电容放电速度快，而且容量大，能够瞬间释放巨大的能量，能够用作备用电源，在系统突然断电时，在极短时间内为系统提供能量。
超级电容也可以用作发动机或动力电池的辅助，提高发动机的运行效率和能量利用效率。
在系统启动时，超级电容将捕获的能量释放，满足峰值功率要求，从而减轻电池或发动机的负担。
除此之外，超级电容还能用于自动抄表系统中的智能电表（水表，燃气表）、相机闪光灯、混合动力汽车。
超级电容节能、环保、高效的特点迎合了当下节能减碳的设计诉求。
本期半月谈聚焦超级电容，通过以下三个方面介绍超级电容：超级电容器基本原理及性能特点超级电容属于双电层电容器，它是世界上已投入量产的双电层电容器中容量最大的一种，其基本原理和其它种类的双电层电容器一样，都是利用活性炭多孔电极和电解质组成的双电层结构获得超大的容量。
超级电容与电池的比较相对铅酸电池、镍镉电池、锂离子电池，超级电容具有节能、超长使用寿命、安全、环保、宽温度范围、充电快速、无需人工维护等优点。
本文通过图表来对比各种不同储能产品的特点。
超级电容的典型应用与选型超级电容容量大，充放电速度快，而且充放电循环可达百万次，非常适合用作备用电源和提供峰值功率。
