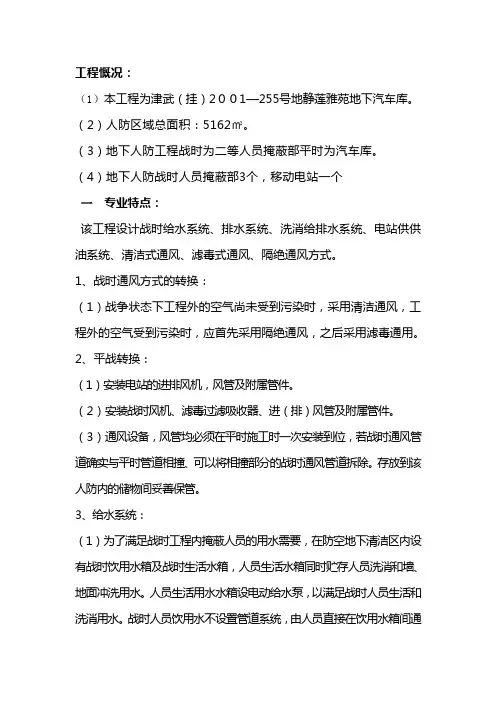

工程慨况：（1）本工程为津武（挂）2００1—255号地静莲雅苑地下汽车库。
（2）人防区域总面积：5162㎡。
（3）地下人防工程战时为二等人员掩蔽部平时为汽车库。
（4）地下人防战时人员掩蔽部3个，移动电站一个一专业特点：该工程设计战时给水系统、排水系统、洗消给排水系统、电站供供油系统、清洁式通风、滤毒式通风、隔绝通风方式。
1、战时通风方式的转换：（1）战争状态下工程外的空气尚未受到污染时，采用清洁通风，工程外的空气受到污染时，应首先采用隔绝通风，之后采用滤毒通用。
2、平战转换：（1）安装电站的进排风机，风管及附属管件。
（2）安装战时风机、滤毒过滤吸收器、进（排）风管及附属管件。
（3）通风设备，风管均必须在平时施工时一次安装到位，若战时通风管道确实与平时管道相撞、可以将相撞部分的战时通风管道拆除。
存放到该人防内的储物间妥善保管。
3、给水系统：（1）为了满足战时工程内掩蔽人员的用水需要，在防空地下清洁区内设有战时饮用水箱及战时生活水箱，人员生活水箱同时贮存人员洗消和墙、地面冲洗用水。
人员生活用水水箱设电动给水泵，以满足战时人员生活和洗消用水。
战时人员饮用水不设臵管道系统，由人员直接在饮用水箱间通过水嘴取水。
人员洗消为简易洗消、洗消水由战时生活水箱供给。
（2）在密闭通道及箱易洗消间内配备冲洗软管。
其服务半径不宜超过25米，供水压力不宜小于0、2mpa，供水管径不得小于20mm。
4、排水系统：（1）战时生活污水集水池的尺寸2500×2000×1500有效容积，包括调节容积和贮备容积、调节容积为污水泵5min出水量为2.1m³。
（2）防空地下室清洁区内的污水由室内排水系统汇集到污水集水池，由潜污排水泵及排水手摇泵提升至室外排水检查井。
战时卫生间设干式马桶。
（3）洗消间设洗手盆及洗消冲洗阀，洗消废水由防爆波地漏及洗脸盆排水口收集排至防护密闭门外通道内的洗消废水集水池。
5、供油：柴油发电机组功率120KW；柴油发电机组燃油消耗率240（g/KW〃n）柴油机组设在储油间内油桶供油，上下两层放臵，油桶选用不锈钢材，尺寸为φ572×900mm储油间净面积不宜小于8平米。
