小型办公网络组建
中小企业办公局域网组建方案
中小企业办公局域网组建方案中小企业办公局域网（Local Area Network, LAN）的组建方案是为了提供可靠的网络连接和高效的数据传输，以满足企业内部员工的办公需求。
下面是一个针对中小企业办公局域网组建的方案，包括网络拓扑、硬件设备选择、网络安全和管理等方面。
一、网络拓扑在中小企业环境下，常见的局域网拓扑有总线型、星型和混合型。
考虑到可靠性、灵活性和性能等因素，建议选择星型拓扑。
在星型拓扑中，所有终端设备（如电脑、打印机等）都连接到一个交换机上，交换机负责转发和控制数据流量。
二、硬件设备选择1.交换机：选择具有足够端口数量和出色性能的交换机。
根据企业规模和预算，选择能够满足需求的网络交换机。
2.路由器：选择支持高速数据传输和安全功能的路由器作为局域网与外部网络（如互联网）的连接点。
路由器应支持多个LAN口，并具备防火墙功能。
3.服务器：根据企业需求选择适当规格的服务器，用于共享数据和应用，提供中央存储和数据备份等功能。
三、网络安全1. 防火墙：在局域网与Internet之间设置防火墙，用于监控和限制网络流量，保护内部资源免受未授权访问和攻击。
2. VPN：为远程办公人员和分支机构提供虚拟专用网络（Virtual Private Network, VPN）连接，以确保数据在公共网络中的安全传输。
3.用户权限管理：通过给不同的用户分配不同的权限，控制对不同网络资源的访问和操作权限，以保护敏感数据和信息的安全。
四、网络管理1.IP地址管理：进行IP地址分配和管理，确保每个设备都有唯一的IP地址，并避免冲突。
2.网络监控：使用网络监控工具来监测和管理局域网的性能、流量和设备状态，提供即时故障诊断和网络优化。
3.拓扑图和文档记录：绘制网络拓扑图和更新文档记录，包括硬件设备、IP地址、带宽信息等，以便于网络维护和故障排除。
五、扩展和升级随着企业规模的扩大，需要适时考虑局域网的扩展和升级。
可以使用VLAN（Virtual Local Area Network）来划分子网，以便于管理和提高性能。
组建小型办公室网络

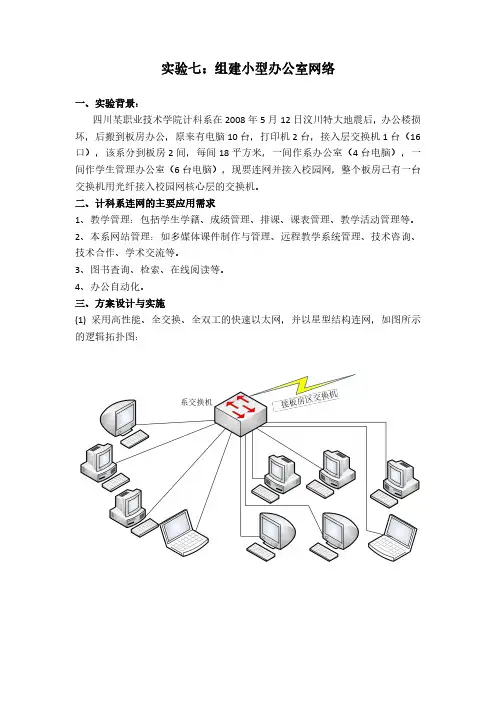

实验七：组建小型办公室网络一、实验背景：四川某职业技术学院计科系在2008年5月12日汶川特大地震后，办公楼损坏，后搬到板房办公，原来有电脑10台，打印机2台，接入层交换机1台（16口），该系分到板房2间，每间18平方米，一间作系办公室（4台电脑），一间作学生管理办公室（6台电脑），现要连网并接入校园网，整个板房已有一台交换机用光纤接入校园网核心层的交换机。
二、计科系连网的主要应用需求1、教学管理：包括学生学籍、成绩管理、排课、课表管理、教学活动管理等。
2、本系网站管理：如多媒体课件制作与管理、远程教学系统管理、技术咨询、技术合作、学术交流等。
3、图书查询、检索、在线阅读等。
4、办公自动化。
三、方案设计与实施(1)采用高性能、全交换、全双工的快速以太网，并以星型结构连网，如图所示的逻辑拓扑图：(2)如图所示的物理拓扑图：(3)给所有交换机和计算机加电.(4)设置IP地址:计算机IP地址子网掩码默认网关PC1211.83.144.101255.255.255.0211.83.144.1PC2211.83.144.102255.255.255.0211.83.144.1PC3211.83.144.103255.255.255.0211.83.144.1PC4211.83.144.104255.255.255.0211.83.144.1PC5211.83.144.105255.255.255.0211.83.144.1PC6211.83.144.106255.255.255.0211.83.144.1PC7211.83.144.107255.255.255.0211.83.144.1PC8211.83.144.108255.255.255.0211.83.144.1PC9211.83.144.109255.255.255.0211.83.144.1PC10211.83.144.110255.255.255.0211.83.144.13、验证网络的连通性1）在一台计算机上用PING命令PING另一台计算机的IP地址，如果通说明本地网络已连通。
小型办公式对等网络的组建
用交换机互连后各 个节点是怎么进行
通信？
交换机
38
第39页/共83页
工 作 原 理 : 交 换 机 根 据 收 到 的 数 据 帧 目 的 M A C 地 址，查找MAC地址到端口号的映射表，找到一个 合适的端口进行转发。
39
第40页/共83页
MAC address table
端口 E0： E1： E2： E3： E3：
32
第33页/共83页
怎样避免冲突呢？
➢ 通过CSMA/CD机制，参考P52页
33
第34页/共83页
有没有设备互联节点后，某一时刻允许多对节 点之间同时通信呢？
34
第35页/共83页
网桥的特点
（1）网桥能够互联两个采用不同数据链路层协议、不同传 输介质与不同传输速率的网络，但是数据链路层以上必须采用 相同的协议；
先听后发，边听边发， 冲突停止，随机延时后重发。
8
第9页/共83页
2、令牌环（Token Ring)访问控制方法
a. 标准协议: IEEE802.5 b. 网络拓扑结构：环形 c. 信道分配方法：受控接入
9
第10页/共83页
内部线路
令牌环网端口
10
第11页/共83页
令牌环网集线器有两个专用端口: 入环（RI）、出环（RO）
53
第54页/共83页
交换机的数据转发方式
直接交换 存储转发交换 改进的直接交换
54
第55页/共83页
➢交换机的种类
55
第56页/共83页
总结： 1.网络拓扑结构的含义和分类 2.局域网内互联设备有那些？在什么层次上互联？ 3.集线器和交换机的区别
① 互连的层次不同 ② 集线器组成共享式局域网，交换机组成交换式以太网 ③ 集线器组成的网络构成一个碰撞域，交换机可以隔离碰撞域，但不能限制广
小型局域网的组建与配置
小型局域网的组建与配置小型局域网的组建与配置一、介绍在计算机网络中，局域网（Local Area Network）是指在较小的地理范围内连接多台计算机和设备的网络。
小型局域网通常用于办公室、学校或家庭等场所，为用户提供快速、稳定的本地网络连接。
二、硬件设备选择与准备1·网络设备●路由器：选择一台性能稳定、支持快速以太网接口的路由器，用于连接各台计算机和设备，并提供网络地质分配、数据转发和防火墙功能。
●交换机：根据实际需求选择适当数量的交换机，用于实现计算机和设备之间的快速数据交换。
●网络线缆：根据网络拓扑结构和距离要求选择合适的网络线缆，如Cat 5e或Cat 6网线，用于连接路由器、交换机和计算机。
●网络接口卡：为每台计算机安装适用的网络接口卡，用于连接到局域网。
2·计算机和设备●主机计算机：选择性能稳定、配置适中的主机计算机，用于共享资源和提供网络服务。
●打印机：选择适应局域网环境的打印机，实现多台计算机共享打印功能。
●其他网络设备：根据实际需求选择相应的设备，如网络存储设备、网络摄像头等。
三、网络规划与拓扑设计1·IP地质规划●确定局域网的IP地质段，一般为私有IP地质段，如10·0·0·0/8、192·168·0·0/16等。
●根据局域网规模和需求，为各台计算机和设备分配合适的IP地质。
2·网络拓扑设计●根据实际场景和需求，选择适当的网络拓扑结构，如星型、总线型或环型等。
●根据拓扑结构，连接路由器、交换机和计算机，确保数据能够在局域网内快速传输。
四、网络设置与配置1·路由器设置●连接路由器并通过浏览器访问管理界面。
●配置路由器的基本设置，如管理员密码、系统名称等。
●配置网络地质分配，为计算机和设备分配IP地质。
2·交换机设置●连接交换机并通过命令行界面访问管理界面。
●配置交换机的基本设置，如管理员密码、VLAN等。
小型企业局域网组建详解
小型企业局域网组建详解小型企业局域网组建详解1、介绍在现代企业中，局域网（LAN）的建立对于提高办公效率和数据传输速度起着至关重要的作用。
尤其是对于小型企业来说，建立一个稳定、高效的局域网系统是非常重要的。
本文将详细介绍小型企业如何组建局域网，包括硬件设备、网络拓扑结构、安全设置等方面。
2、硬件设备选择2.1 路由器选择在建立局域网中，选择合适的路由器是首要任务。
需要考虑的因素包括网络速度、带宽要求、安全性、扩展性等。
2.2 交换机选择交换机是局域网中连接多个设备的关键设备。
根据企业需求选择合适的交换机，包括端口数、速度要求、管理功能等。
2.3 网络布线具体根据企业需求和办公环境，选择合适的网络布线方式，如网线、光纤等。
3、网络拓扑结构3.1 星型局域网星型局域网是最常见和简单的局域网拓扑结构，适用于小型企业或办公室。
其中包括中央设备（路由器/交换机）和多个终端设备。
3.2 总线型局域网总线型局域网是一种线性拓扑结构，所有设备都连接到共享介质上。
适用于设备数量较少的情况。
3.3 环型局域网环型局域网是一种设备连接成环状的拓扑结构，适用于设备数量较少且要求高可用性的情况。
4、IP地质分配与子网划分4.1 内部IP地质在局域网中，为每个设备分配独立的内部IP地质，确保设备之间可以互相通信。
可以选择静态IP地质或使用DHCP进行自动分配。
4.2 子网划分根据企业规模和网络需求，将局域网划分为多个子网，可以提高网络性能和安全性。
5、网络安全设置5.1 防火墙安装和配置防火墙是保护局域网安全的重要措施。
防火墙可以阻止不明访问、限制特定端口的访问以及检测和阻止潜在的网络攻击。
5.2 虚拟专用网络（VPN）对于有远程办公需求的企业，使用VPN可以通过加密连接远程办公人员和公司局域网，提高数据传输的安全性。
5.3 权限管理在局域网中，设置适当的用户权限可以防止未经授权的访问和数据泄露。
建议按照职位和部门设置不同的权限级别。
项目2小型办公室对等网络的组建
项目经验教训
01
充分沟通与协调
在项目实施过程中，由于团队成员之间的沟通不够充分，导致了一些误
解和延误。未来应加强团队成员之间的沟通与协调，确保项目顺利进行。
02
充分考虑网络设备的兼容性
在设备选型时，未充分考虑到不同品牌和型号的网络设备之间的兼容性
配置步骤
注意事项
确保设备间的连接稳定，测试各端口功能正 常；根据实际需求配置设备参数；遵循网络 安全原则，设置合理的访问控制策略。
设置IP地址→配置网关→设置DNS→ 配置打印机共享→设置文件共享。
06
网络测试与优化
网络连通性测试
使用ping命令测试网络连通性，确保网络设备之间能够 正常通信。
检查网络设备的物理连接，如网线、交换机、路由器等， 确保连接正常。
安全性能
考虑路由器的防火墙、加密传输和 防病毒等功能，以确保网络安全。
交换机选型
端口数量
根据办公室内终端设备的 数量和网络布局，选择具 有足够端口的交换机。
背板带宽
选择具有较高背板带宽的 交换机，以满足多终端设 备同时传输数据的需求。
扩展性
考虑交换机的模块化设计， 以便未来根据需要进行扩 展。
终端设备选择
流量预测
根据业务需求和用户行为，预测未来 网络流量增长趋势，以便预留足够的 带宽和扩展空间。
网络安全需求
01
02
03
防火墙配置
为保护网络安全，需要配 置防火墙以实现访问控制、 入侵检测和防御等安全功 能。
加密传输
为保证数据传输安全，应 采用加密技术对网络传输 的数据进行加密，如 SSL/TLS加密等。
小型办公网络组建方案
小型办公网络组建方案一、需求分析1.1 项目需求公司现在有员工18人，下设有业务部和技术部，位于写字楼5楼的相邻两个房间，每个房间使用面积约100平方米，目前公司的业务中，涉及了解市场商品信息、收发邮件。
1.2 实施目的为了方便内部传输资料和访问互联网络，因此需搭建一个适合员工使用的SOHO 网络。
1.3 设计原则（1）目前，Internet接入主要有ADSL接入、光纤宽带接入、专线接入等。
（2）在内部局域网中，为了确保数据的传输，在网络主干采用六类双绞线实现千兆数据的传输，用户终端采用百兆到桌面。
1.4 设计依据和规范在这个办公网络中，现有总节点数为20个，其中18个节点为公司的用户计算机，1个节点为服务器，1个节点为网络打印机。
二、IP规划设计2.1 IP地址的规划表私用IP地址有三类：由于公司员工现有数量为18人较少，规划在一个子网内就可以满足实际的需要，因此局域网内IP地址可采用C类IP地址。
2.2 网段与VLAN的划分根据上述情况，ADSL路由器的W AN接口可以使用ADSL Modem从ISP动态获取互联网公有IP地址。
内部用户配置C类私有IP地址：192.168.1.0/24，即可满足需求。
配置ADSL路由器实现对私有IP地址段（192.168.1.0/24）进行NAT转换，从I SP动态获取的互联网公有IP地址。
从而实现内部用户访问互联网。
ADSL路由器内部接口IP可设置为：192.168.1.1/24。
三、网络拓扑的规划3.1网络拓扑结构图4.1 网络设备介绍（1）互联网接入设备采用ADSL接入方式，需要使用ADSL Modem设备，将电话线路的模拟信号转换为数字信号传入网络，同时也将网络中的数字信号转换成模拟信号发送出去，此设备在申请ADSL服务时，由ISP服务商提供；对于多人用户还需要使用ADSL路由器，将ADSL Modem从ISP服务商获得的公网IP地址与局域网内的私有IP地址进行转换，实现局域网内多用户访问Internet，ADSL路由器一般可支持4或8个用户。
如何组建小型局域网
如何组建小型局域网在当今的数字化时代，局域网（Local Area Network，简称LAN）已经成为日常生活和工作中不可或缺的一部分。
无论是在家庭、学校、办公室还是商业场所，通过局域网，人们可以实现文件共享、打印机连接、互联网接入等操作。
本篇文章将向大家详细介绍如何组建小型局域网。
一、明确需求在开始组建局域网之前，首先需要明确您的需求。
小型局域网通常适用于家庭、小型办公室或学校。
确定您的网络需要支持多少设备，以及您希望实现哪些功能，例如文件共享、打印机连接、互联网接入等。
二、选择合适的网络设备1、路由器：路由器是局域网的核心设备，负责将多个设备连接在一起，并与其他网络进行通信。
选择一款适合您需求的路由器，确保其具备足够的无线覆盖范围和端口，以满足您的设备连接需求。
2、交换机：交换机是一种智能的网络设备，用于将多个设备连接到同一网络。
选择具有适当端口数量的交换机，以便与您的电脑、打印机和其他设备相连。
3、无线网卡：如果您希望将电脑连接到局域网，则需要购买一张无线网卡。
无线网卡使您可以在没有有线连接的情况下连接到局域网。
4、防火墙：防火墙是保护您的局域网安全的重要设备。
它可以过滤掉不良的网络流量，并防止未经授权的访问。
三、网络布线如果您打算在房间之间或楼层之间进行有线连接，则需要布设网络电缆。
根据您的需求，选择适当类型和长度的网络电缆，并确保电缆能够到达所有需要连接的设备。
四、配置网络设备在将所有设备连接在一起之前，您需要配置网络设备。
这包括设置路由器、配置交换机端口、为电脑配置无线网卡等。
确保所有设备的设置都符合您的需求，并且能够相互通信。
五、测试网络在完成网络设备的配置后，测试您的局域网是否能够正常工作。
例如，您可以尝试在电脑之间共享文件、连接打印机等。
如果您发现任何问题，请检查网络连接和设备设置，并确保所有设备都已正确配置。
六、保障网络安全为了保护您的局域网免受网络攻击和未经授权的访问，建议您采取以下措施：1、为所有设备设置强密码，并定期更换密码。
