电流互感器的分类
电流互感器的结构分类
电流互感器的结构分类1.空心导线式互感器空心导线式互感器是最简单的一种结构，它由一个中心空心导线和一个外围线圈组成。
电流通过中心空心导线时，会在外围线圈中产生磁感应强度，从而感应出电流互感电压。
这种互感器适用于低电压和小电流的测量，适应范围有限。
2.芯式互感器芯式互感器是指将一根芯放置在电流通路中，通过磁感应的方式感应出电流。
芯式互感器可以分为铁芯和非铁芯两种。
铁芯芯式互感器由铁芯和线圈组成，线圈将电流变换为磁场，铁芯会放大这个磁场。
非铁芯芯式互感器由线圈和磁场屏蔽材料组成，磁场屏蔽材料会减弱磁场，从而使得电流互感电压减小。
芯式互感器适用于中高压和中大电流的测量。
3.研磨型互感器（悬浮式互感器）研磨型互感器是一种非接触式互感器。
它利用一个带有导电表面的物体（如金属圆柱体）和一个铁芯组成，这个金属圆柱体围绕电流通路旋转。
当电流通过电流通路时，金属圆柱体与线圈之间会产生旋转电场，通过这个旋转电场，可以感应出电流互感电压。
研磨型互感器适用于高精度、高频率、高电压的测量。
4.霍尔效应互感器霍尔效应互感器是利用霍尔元件感应电流的一种互感器。
它由一个霍尔元件和一个线圈组成，霍尔元件通过磁场来感应电流。
当电流通过线圈时，会生成磁场，磁场会作用在霍尔元件上，从而导致霍尔效应，进而感应出电流互感电压。
霍尔效应互感器适用于低电压和小电流的测量，并且具有高精度和线性度好的特点。
除了以上几种结构分类，电流互感器还可以根据其用途和安装方式进行分类，如直流互感器、交流互感器、安装在高压线路中的互感器等。
每种电流互感器都有其适用范围和特点，选用时需要根据实际需求进行选择。
电流互感器
电流互感器(变电管理一所)摘要：电流互感器是一次系统和二次系统之间的联络元件，将一次侧的大电流变成二次侧标准的小电流（5A 或1A），用以分别向测量仪表、继电器的电压线圈和电流线圈供电，使二次电路正确反映一次系统的正常运行和故障情况。
关键词：电流互感器分类接线方式一、电流互感器的主要技术数据（－）电流互感器分类（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。
（2）根据一次绕组匝数可分为单匝式和多匝式（3）根据安装地点可分为户内式和户外式（4）根据绝缘方式可分为干式、浇注式、油浸式等。
（5）根据电流互感器工作原理可分为电磁式、光电式、电子式等电流互感器。
（二）电流互感器的型号规定目前，国产电流互感器型号编排方法规定如下：产品型号均以汉语拼音字母表示，字母含义及排列顺序见表4-l所示（三）电流互感器的主要参数1．额定电流变比额定电流变比是指一次额定电流与二次额定电流之比,额定电流比一般用不约分的分数形式表示。
额定电流，就是在这个电流下，互感器可以长期运行而不会因发热损坏。
当负载电流超过额定电流时，叫作过负载。
2．准确度等级国产电流互感器的准确度等级有0.01、0.02、0.05、0.1、0.2、0.5、1.0、3.0、5.0、0.2S 级及0.5S级。
3．额定容量电流互感器的额定容量，就是额定二次电流I2e通过二次额定负载Z2e时所消耗的视在功率S2e。
4．额定电压是指一次绕组长期能够承受的最大电压（有效值），它只是说明电流互感器的绝缘强度，而和电流互感器额定容量没有任何关系。
5．极性标志（1）一次绕组首端标为L1，末端标为L2。
当一次绕组带有抽头时，首端标为L1，自第一个抽头起依次标为L2，L3……（2）二次绕组首端标为K1，末端标为K2。
当二次绕组带有中间抽头时，首端标为K1，自第一个抽头起以下依次标志为K2，K3……（3）对于具有多个二次绕组的电流互感器，应分别在各个二次绕组的出线端标志“K”前加注数字，如1K1，1K2，1K3……；2K1，2K2，2K3……（4）标志符号的排列应当使一次电流自L1端流向L2端时，二次电流自K1流出，经外部回路流回到K2。
电流互感器技术
04 电流互感器技术的发展趋 势
高精度与数字化发展
总结词
详细描述
随着电力系统对监控和保护要求的不断提高， 高精度和数字化已成为电流互感器技术的重 要发展趋势。
高精度电流互感器能够更准确地测量电流， 减少误差，提高电力系统的稳定性和可靠性。 数字化电流互感器则通过数字信号处理技术 实现信号的数字化传输和处理，具有抗干扰 能力强、动态范围广、测量精度高、响应速 度快等优点。
工作原理
基于电磁感应原理，当一次侧电 流发生变化时，在二次侧产生感 应电动势，从而输出与一次侧电 流成比例的二次侧电流。
电流互感器的分类
01
02
03
按用途分类
测量用电流互感器、保护 用电流互感器和特殊用途 电流互感器（如电子式电 流互感器）。
按安装方式分类
母线式电流互感器、套管 式电流互感器和组合式电 流互感器。
通过增加固定螺栓或采用 其他加固措施，确保电流 互感器的安装位置牢固稳 定。
尽可能将电流互感器安装 在远离振动源的位置，以 减少外部振动对其产生的 影响。
在无法远离振动源的情况 下，可以在电流互感器下 方或周围安装减震装置， 以减小振动对其产生的影 响。
THANKS FOR WATCHING
感谢您的观看
阻抗
流互…
积
误差偏大是电流互感器常 见的问题之一，可能导致 测量结果不准确。
误差偏大的问题通常是由 于电流互感器的二次负载 阻抗、励磁阻抗、漏抗等 参数不合适所引起的。为 了解决这个问题，可以采 取以下措施
通过调整二次电缆的长度 和截面积，以及连接的负 载设备的阻抗，使得二次 负载阻抗与电流互感器的 励磁阻抗相匹配，从而减 小误差。
根据实际电流的大小选择 合适的电流互感器变比， 使得实际电流在电流互感 器的线性范围内测量。
电流互感器
3、电流互感器的极性
电流互感器的极性一般采用减极性原则标注，即：一、二次绕组中 的电流在铁芯中产生的磁通方向相反。如图所示，则L1与K1为一对同极 性端子。
电流互感器在电路中的符号如下图所示，用“TA”来表示,一次绕 组 一般用一根直线表示，一次绕组和二次绕组分别标记 “●”的两个端子 为 同名端或同极性端。极性端子关系到二次电流的方向，非常重要。
(3)按安装方式，可分为支持式、装入式和 按安装方式，可分为支持式、 按安装方式 穿墙式等。 穿墙式等。 支持式安装在平面和支柱上，装入式(套管 支持式安装在平面和支柱上，装入式 套管 式)可以节省套管绝缘子而套装在变压器导 可以节省套管绝缘子而套装在变压器导 体引出线穿出外壳处的油箱上； 体引出线穿出外壳处的油箱上；穿墙式主 要用于室外的墙体上， 要用于室外的墙体上，可兼作导体绝缘和 固定设施。 固定设施。
如图（a）所示。两相星形接线又称不完全星形接线，这种接线只 用两只电流互感器，统一装设在A、C相上。一般测量两相的电流，但通过 公共导线，也可测第三相的电流。主要适用于小接地电流的三相三线制系 统，在发电厂、变电所6~10kv馈线回路中，也常用来测量和监视三相系统 的运行状况。
3．三相星形接线
如图（c）所示。三相星形接线又称完全星形接线，它是由三只完 全相同的电流互感器构成。由于每相都有电流流过，当三相负载不平衡 时，公共线中就有电流流过，此时,公共线是不能断开的，否则就会产生 计量误差。该种接线方式适用于高压大接地电流系统、发电机和变压器二 次回路、低压三相四线制电路 .
五、电流互感器的选择
1、额定电压的选择 电流互感器的额定电压UN应略高于或等于其安装 处的工作电压UX UN ≥ UX 2、额定电流的选择 电流互感器的一次额定电流I1N应大于或等于长期 通过电流互感器的最大工作电流Im,力求使电流互感 器运行于额定电流附近，以保证测量的准确性。 3、准确度等级的选择 测量时应根据被测对象对测量准确度的要求合理选 择准确度等级。一、二类电能计量应选0.2级电流 互感器。 4、额定容量的选择 选择时互感器二次侧容量S应满足0.25SN≤ S≤ SN

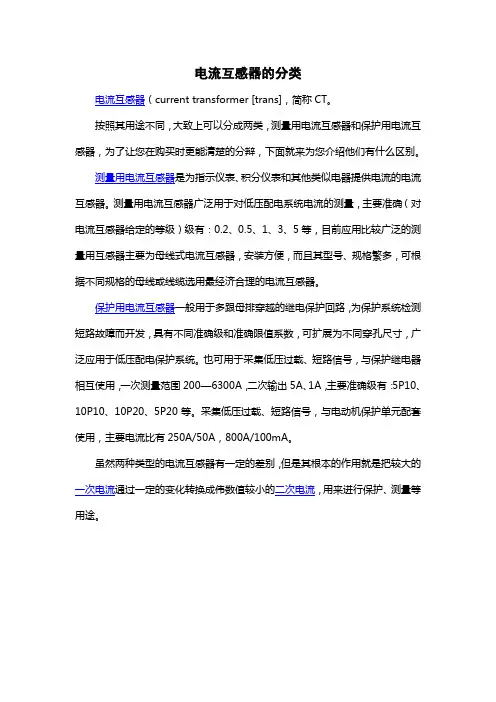

电流互感器的分类
电流互感器的分类
电流互感器（current transformer [trans]，简称CT。
按照其用途不同，大致上可以分成两类，测量用电流互感器和保护用电流互感器，为了让您在购买时更能清楚的分辩，下面就来为您介绍他们有什么区别。
测量用电流互感器是为指示仪表、积分仪表和其他类似电器提供电流的电流互感器。
测量用电流互感器广泛用于对低压配电系统电流的测量，主要准确（对电流互感器给定的等级）级有：0.2、0.5、1、3、5等，目前应用比较广泛的测量用互感器主要为母线式电流互感器，安装方便，而且其型号、规格繁多，可根据不同规格的母线或线缆选用最经济合理的电流互感器。
保护用电流互感器一般用于多跟母排穿越的继电保护回路，为保护系统检测短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。
也可用于采集低压过载、短路信号，与保护继电器相互使用，一次测量范围200—6300A，二次输出5A、1A，主要准确级有：5P10、10P10、10P20、5P20等。
采集低压过载、短路信号，与电动机保护单元配套使用，主要电流比有250A/50A，800A/100mA。
虽然两种类型的电流互感器有一定的差别，但是其根本的作用就是把较大的一次电流通过一定的变化转换成伟数值较小的二次电流，用来进行保护、测量等用途。
电流互感器及其配置原则
保护用
电流互感器及其配置原则
2） 测量（计量）用电流互感器准确度等级： 6个标准准确度级，分别为：0.1、0.2、0.5、1、3和5
级，另有供特殊用途的0.2S 和0.5S级，如右图所示。
0.2S 和0.5S级也是用于测量计量用的电流互感器，与 0.2、0.5级的电流互感器相比，S类的电流互感器最大区 别是在小负荷时，具有更高的测量精度，主要是用于负荷 变动范围比较大的情况下，仍要求准确计量的场合。
02 电流互感器的准确度等级
电流互感器及其配置原则
02 电流互感器的准确度等级
1） 保护用电流互感器准确度等级：5P和10P
一般用εPM来表示，式中，ε为准确度等级；P 表示保护用；M是保证准确度的允许最大短路电流 倍数。
如右图中5P30，其含义是电流互感器一次电流 为30倍额定电流下的短路电流时，其误差满足5% 的要求。
谢谢欣赏
电流互感器 及其配置原则
CONTENTS
目 录
一 电流互感器 1 电流互感器的分类 2 电流互感器的准确度等级 3 电流互感器的二次额定电流
二 电流互感器的一般配置原则 1 电流互感器配置的要求 2 电流互感器二次绕组数量
01 电流互感器的分类
电流互感器及Байду номын сангаас配置原则
01 电流互感器的分类
按原理分：电磁式和电子式。 按用途分：测量用和保护用。 一台电磁式电流互感器通常提供多组二次绕组， 不同的二次绕组缠绕在不同的铁芯上。 一部分二次绕组用于继电保护及自动装置,称 为保护用电流互感器。 一部分给测量及计量仪表提供二次电流, 称为 测量（计量）用电流互感器。
04 电流互感器配置的要求 电流互感器的准确度等级
045）电故流障互录感波器二和次其绕他组自数动量装置应配置一个单独的二次绕组； 电6个流标互准感准器确的度准级确，度分等别级为：0. 当3）采母用线主、保线护路与或后变备压保器护要一求体双化重设主计保的护保时护，装应置配，置可两配个置单一独个的二二次次绕绕组组；,分别给两套不同的保护装置提供二次电流； 4）故障录波器和其他自动装置应配置一个单独的二次绕组； 电流互感器的准一确般度配等置级原则 一电般流用 互ε感PM器来二表次示绕，组式数中量，ε为准确度等级； 电流互感器二及次其绕配组置数原量则 12）电测流量互（感计器量的）标用准电二流次互额感定器电准流确为度1等A或级5：A。 4电）流故互障感录器波的器准和确其度他等自级动装置应配置一个单独的二次绕组； 53）测母量线和、计线量路应或各变自压配器置要单求独双的重二主次保绕护组时。，应配置两个单独的二次绕组,分别给两套不同的保护装置提供二次电流； 1）电流互感器的标准二次额定电流为1A或5A。 电流互感器及其配置原则 一部分给测量及计量仪表提供二次电流, 称为测量（计量）用电流互感器。 一部分给测量及计量仪表提供二次电流, 称为测量（计量）用电流互感器。 电流互感器及其配置原则 电流互感器的准确度等级 4）故障录波器和其他自动装置应配置一个单独的二次绕组； 电流互感器的二次额定电流 1）母线保护装置配置单独的二次绕组；
电流互感器和电压互感器如何分类？
1.4 电流互感器
是一种专门用作变换电流的设备，将大电流变成小电流，并起隔离高电压的作用。
1.4.1 电流互感器的分类
电流互感器按其绝缘结构可分为干式、油浸式和气体绝缘三大类。
干式多用于0.5～110kV级电流互感器。
目前220kV及以上的电流互感器
基本上均采用气体绝缘型。
油浸式电流互感器则很少使用。
1.5 电压互感器
是一种将一次线路的高电压按比例变换为安全的标准电压，供仪表、保护和控制装置使用的设备。
1.5.1 电压互感器的分类
按其工作原理不同可以分为电磁式电压互感器和电容式电压互感器。
按其绝缘结构可分为干式、油浸式和气体绝缘三大类。
通常，220kV、110kV母线电压互感
器采用六氟化硫气体绝缘呈容性的电磁式电压互感器，线路电压互感器则采用电容式电压互感器。
35kV电压互感器一般选用干式呈容性的电磁式电压互感器。
500kV电压互感器均选用电容式电压互感器。
油浸式电压互感器目前已很少使用。
互感器作用分类及工作原理
互感器作用分类及工作原理互感器是一种将电能转化为磁能或将磁能转化为电能的装置。
它基于电磁感应的原理，广泛应用于电力系统中，用于测量电流、电压、功率等参数。
互感器主要有电流互感器和电压互感器两类。
第一，电流互感器（Current Transformer，CT），也称为电流变压器。
主要用于将高电流系统（如发电机、变电站等）中的电流转换成较小的可测量的电流，以便进行保护和测量。
其基本工作原理是基于电流互感的原理，通过电流的感应作用，在一侧绕制导线上产生一个辅助电流（次级电流），从而实现电流的测量。
电流互感器根据其工作原理和应用范围不同，可以分为两类。
一类是基于电流互感作用的磁化饱和互感器，另一类是基于电流互感原理的变比互感器。
磁化饱和互感器是一种低压绕组、高阻抗的互感器，它主要用于实现保护和测量功能。
当被测电流超过一定值时，互感器的磁路会发生饱和，从而引起误差。
因此，磁化饱和互感器的测量范围较窄，一般适用于中电流（几十安培至几百安培）的测量。
变比互感器也称为精密互感器，它通过可变磁路的构造和材料来实现互感比的准确控制，从而提供一个可调的变比。
变比互感器的主要应用场合是测量较小的电流，如仪表测量。
第二，电压互感器（Voltage Transformer，VT），也称为电压变压器。
主要用于将高电压系统中的电压信号转换成较小的可测量的电压信号，以便进行保护、计量和控制等应用。
其基本工作原理同样是基于电磁感应的原理，通过电压的感应作用，在一侧绕制导线上产生一个辅助电压（次级电压），从而实现电压的测量。
电压互感器根据额定功率不同，可以分为两类。
一类是低功率电压互感器，一般用于计量、保护和控制系统中的电压测量。
另一类是大功率电压互感器，主要用于发电机和变电站中的保护和测量。
总之，互感器是电力系统中重要的测量装置，主要由电流互感器和电压互感器组成。
它们通过电磁感应的原理，将高电流和高电压转换成较小的可测量的电流和电压，从而实现电力系统的保护和测量功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器的分类
按安装方式分
贯穿式电流互感器。
用来穿过屏板或墙壁的电流互感器。
支柱式电流互感器。
安装在平面或支柱上，兼做一次电路导体支柱用的电流互感器。
套管式电流互感器。
没有一次导体和一次绝缘，直接套装在绝缘的套管上的一种电流互感器。
母线式电流互感器。
没有一次导体但有一次绝缘，直接套装在母线上使用的一种电流互感器。
按用途分
测量用电流互感器（或电流互感器的测量绕组。
在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
保护用电流互感器（或电流互感器的保护绕组。
在电网故障状态下，向继电保护等装置提供电网故障电流信息。
按绝缘介质分
干式电流互感器。
由普通绝缘材料经浸漆处理作为绝缘。
浇注式电流互感器。
用环氧树脂或其他树脂混合材料浇注成型的电流互感器。
油浸式电流互感器。
由绝缘纸和绝缘油作为绝缘，一般为户外型。
目前我国在各种电压等级均为常用。
气体绝缘电流互感器。
主绝缘由气体构成。
按电流变换原理分
电磁式电流互感器。
根据电磁感应原理实现电流变换的电流互感器。
光电式电流互感器。
通过光电变换原理以实现电流变换的电流互感器，目前还在研制中。
