室内给水系统由那几部分组成
物业建筑室内给水系统
物业建筑室内给水系统1. 引言物业建筑室内给水系统是指在建筑物内部提供水源供应的系统。
它是一个复杂的系统，包括供水管道、水源设备、阀门控制、水质处理等多个组成部分。
本文将介绍物业建筑室内给水系统的基本原理、设计要点和维护方法。
2. 基本原理物业建筑室内给水系统的基本原理是通过水源设备将水输送到建筑物的每个供水点。
水源设备可以是水泵、水箱或者直接与城市供水管网相连接的供水管道。
水经过阀门控制，从供水管道进入建筑物内部的供水管道系统，最终到达各个供水点，如卫生间、厨房和洗手间等。
3. 设计要点物业建筑室内给水系统的设计要点包括以下几个方面：3.1 水源设备选择在选择水源设备时，需要考虑建筑物的规模、用水需求以及供水水质等因素。
对于小型物业建筑，可以选择水泵和水箱的组合作为水源设备；而对于大型物业建筑，需要考虑使用直接与城市供水管网相连接的供水管道。
3.2 管道布局合理的管道布局是确保供水顺畅的重要因素。
在设计管道布局时，需要考虑建筑物的结构特点、用水点的分布以及供水管道的压力损失等因素。
合理的管道布局可以降低管道阻力，提高供水效率。
3.3 阀门控制阀门控制是物业建筑室内给水系统中的关键环节。
通过设置合理的阀门，可以对不同用水点的供水进行控制，确保用水的合理分配和节约。
3.4 水质处理为确保供水水质符合相关标准，需要对供水进行净化处理。
常用的水质处理设备包括过滤器、软化器和消毒设备等，可以去除水中的悬浮物、溶解物和细菌等有害物质。
4. 维护方法为确保物业建筑室内给水系统的正常运行，需要定期进行系统的维护和保养。
4.1 管道维护定期检查供水管道的连接是否松动、漏水等情况，及时加固和修复。
4.2 设备保养定期清洗和维护水源设备、阀门和水质处理设备，确保其正常工作和使用寿命。
4.3 水质监测定期对供水水质进行检测，确保水质符合相关标准，并及时处理水质异常情况。
4.4 技术更新随着科技的发展，新的供水技术和设备不断出现。
室内给水系统的分类和组成
室内给水系统的分类和组成
室内给水系统按供水对象和要求的不同,可以分为以下几类:
1.生活给水系统, 供日常生活
2.生产给水系统,供日常生产和冷却设备用
3.消防给水系统,供消防灭火装置用
室内给水系统组成:
1. 引入管:自室外给水总管引入室内的管段
2 .水表节点:位于引入管的中间,常设有水表井, 在水表前后端分别设有阀门,泻水口等!
3.给水管网:有给水干管.立管.支管组成的室内给水管道网
4.控水.配水器材或用水设备:如管道中部的阀门. 支管端部的龙头及卫生设备等均属于该范畴除上述基本组成部分外,根据城市给水管网的水压情况, 有时候要害在室内给水系统中附加一些其他必须的加压.沉淀设备, 如水泵,加压塔,水箱,储水池等。
建筑内部给水系统的组成
建筑内部给水系统的组成建筑内部给水系统的组成一、前言建筑内部给水系统是指为了满足建筑物内部各种用水设备的需求而设计的供水系统。
它是建筑物中最基本、最重要的设施之一，直接关系到人们日常生活和工作中用水的安全和便利。
本文将从以下几个方面来介绍建筑内部给水系统的组成。
二、总体概述建筑内部给水系统主要由以下几个组成部分构成：1.自来水入口管道2.进户总阀门3.室内管道系统4.分支管道及支管阀门5.用水设备及相关附件三、自来水入口管道自来水入口管道是指自来水公司或其他供水单位提供的主干管道，它负责将自来水输送到建筑物内。
通常情况下，这些管道会安装在地下或者地下室，以确保其不受外界环境的影响。
四、进户总阀门进户总阀门是指连接自来水入口管道和室内管道系统之间的一个节点，其作用是控制整个室内给水系统的开关。
一般情况下，这个阀门会被安装在房屋的水表箱内，以方便使用和维护。
五、室内管道系统室内管道系统是指建筑物内部的供水管道系统，其作用是将自来水输送到各个用水设备。
这些管道通常会被安装在墙体、地面或者天花板之中，以避免对建筑物的外观造成影响。
六、分支管道及支管阀门分支管道及支管阀门是指从室内管道系统分离出来的小型供水管道，其作用是将自来水输送到各个用水设备。
这些分支管道通常会被安装在墙体或者地面之中，并且会配备相应的阀门，以方便对其进行控制和维护。
七、用水设备及相关附件用水设备及相关附件是指建筑物内部各种需要用到自来水的设备和附件。
例如：洗手盆、马桶、淋浴器、浴缸等等。
这些设备通常需要与室内管道系统或者分支管道相连，并且需要安装相应的配件（如：龙头、喷头等），以确保其正常使用。
八、总结综上所述，建筑内部给水系统主要由自来水入口管道、进户总阀门、室内管道系统、分支管道及支管阀门以及用水设备及相关附件等几个组成部分构成。
这些部分的协同工作，才能够确保建筑物内部的供水系统正常运行，为人们提供便利和安全的用水环境。
建筑室内给水系统的组成
建筑室内给水系统的组成建筑的室内给水系统是指为建筑提供安全、卫生的生活用水的系统。
它主要由供水管道系统、卫生器具、阀门、水泵等组成。
下面将详细介绍室内给水系统的组成。
1.供水管道系统：室内给水系统的核心是供水管道系统。
供水管道系统是将自来水引入建筑物各个部位的管道系统。
它包括来水总阀、管道支线、水表、管道附件、防爆水箱等。
来水总阀负责控制整个建筑的水源，水表用于测量水量，管道支线负责将水分配到各个用水点。
2.卫生器具：卫生器具指的是建筑物内的水龙头、水槽、浴缸、洗手盆等。
这些卫生器具是人们日常生活中用水的场所，需要将来水通过管道供给给用户。
这些卫生器具要具有良好的密封性能，以免水漏出来造成浪费或损坏建筑物。
3.阀门：阀门是室内给水系统中的重要组成部分，主要用于控制供水的流量和方向。
常见的阀门有球阀、闸阀、止回阀等。
球阀主要用于快速切断供水，即使水压很高也能顺利关闭。
闸阀则主要用于调节供水流量，控制供水的大小。
止回阀则用于防止水流逆流，避免产生负压。
4.水泵：水泵是室内给水系统中的重要设备，用于将自来水从楼下的水箱提升到楼上的水箱，或者将自来水压力增加至满足建筑物内部的用水需求。
水泵分为直通式和频率调速式，具体的选择需要根据建筑物的具体情况来确定。
5.消防给水系统：室内给水系统中的消防给水系统是指用于消防设施的供水系统，主要包括消防水泵、消防水箱、消火栓等。
消防给水系统是建筑物的重要组成部分，用于提供灭火用水。
消防水泵将水泵送到楼上的消防水箱，通过消火栓进行供水，确保消防设施运行正常。
6.管路附件：管道附件是室内给水系统的重要组成部分，包括管道支架、管道接头、弯头、三通、法兰等。
这些附件用于连接和固定管道，以确保管道的正常运行和使用安全。
总结起来，建筑室内给水系统的组成主要包括供水管道系统、卫生器具、阀门、水泵、消防给水系统和管路附件。
这些组成部分相互配合，确保了建筑物内部的用水安全、卫生和便利。

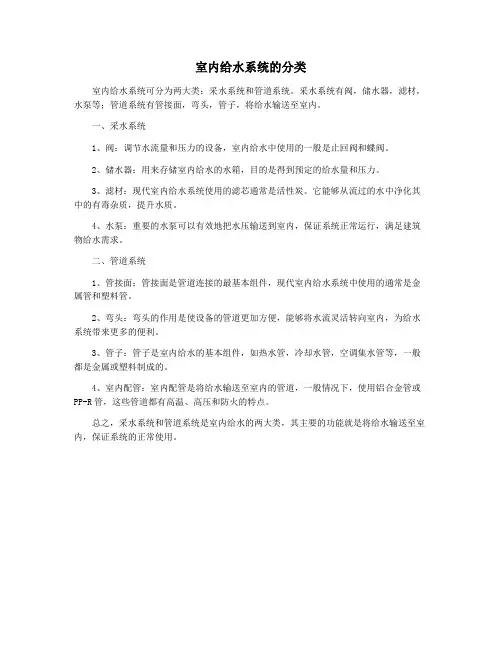

室内给水系统的分类
室内给水系统的分类
室内给水系统可分为两大类：采水系统和管道系统。
采水系统有阀，储水器，滤材，水泵等；管道系统有管接面，弯头，管子，将给水输送至室内。
一、采水系统
1、阀：调节水流量和压力的设备，室内给水中使用的一般是止回阀和蝶阀。
2、储水器：用来存储室内给水的水箱，目的是得到预定的给水量和压力。
3、滤材：现代室内给水系统使用的滤芯通常是活性炭。
它能够从流过的水中净化其中的有毒杂质，提升水质。
4、水泵：重要的水泵可以有效地把水压输送到室内，保证系统正常运行，满足建筑物给水需求。
二、管道系统
1、管接面：管接面是管道连接的最基本组件，现代室内给水系统中使用的通常是金属管和塑料管。
2、弯头：弯头的作用是使设备的管道更加方便，能够将水流灵活转向室内，为给水系统带来更多的便利。
3、管子：管子是室内给水的基本组件，如热水管，冷却水管，空调集水管等，一般都是金属或塑料制成的。
4、室内配管：室内配管是将给水输送至室内的管道，一般情况下，使用铝合金管或PP-R管，这些管道都有高温、高压和防火的特点。
总之，采水系统和管道系统是室内给水的两大类，其主要的功能就是将给水输送至室内，保证系统的正常使用。

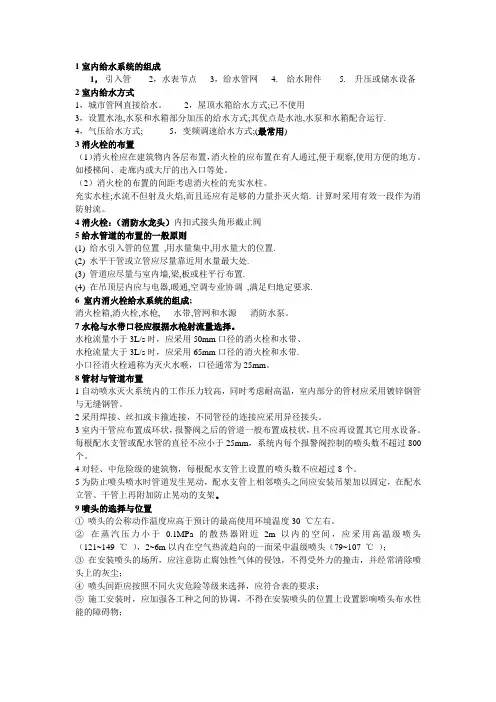

1室内给水系统的组成
1室内给水系统的组成1，引入管2，水表节点3，给水管网 4. 给水附件 5. 升压或储水设备2室内给水方式1，城市管网直接给水。
2，屋顶水箱给水方式;已不使用3，设置水池,水泵和水箱部分加压的给水方式;其优点是水池,水泵和水箱配合运行.4，气压给水方式; 5，变频调速给水方式;(最常用)3消火栓的布置（1）消火栓应在建筑物内各层布置，消火栓的应布置在有人通过,便于观察,使用方便的地方。
如楼梯间、走廊内或大厅的出入口等处。
（2）消火栓的布置的间距考虑消火栓的充实水柱。
充实水柱;水流不但射及火焰,而且还应有足够的力量扑灭火焰. 计算时采用有效一段作为消防射流。
4消火栓：（消防水龙头）内扣式接头角形截止阀5给水管道的布置的一般原则(1) 给水引入管的位置,用水量集中,用水量大的位置.(2) 水平干管或立管应尽量靠近用水量最大处.(3) 管道应尽量与室内墙,梁,板或柱平行布置.(4) 在吊顶层内应与电器,暖通,空调专业协调,满足归地定要求.6室内消火栓给水系统的组成;消火栓箱,消火栓,水枪, 水带,管网和水源消防水泵。
7水枪与水带口径应根据水枪射流量选择。
水枪流量小于3L/s时，应采用50mm口径的消火栓和水带、水枪流量大于3L/s时，应采用65mm口径的消火栓和水带.小口径消火栓通称为灭火水喉，口径通常为25mm。
8管材与管道布置1自动喷水灭火系统内的工作压力较高，同时考虑耐高温，室内部分的管材应采用镀锌钢管与无缝钢管。
2采用焊接、丝扣或卡箍连接，不同管径的连接应采用异径接头。
3室内干管应布置成环状，报警阀之后的管道一般布置成枝状，且不应再设置其它用水设备。
每根配水支管或配水管的直径不应小于25mm，系统内每个报警阀控制的喷头数不超过800个。
4对轻、中危险级的建筑物，每根配水支管上设置的喷头数不应超过8个。
5为防止喷头喷水时管道发生晃动，配水支管上相邻喷头之间应安装吊架加以固定，在配水立管、干管上再附加防止晃动的支架。
室内给水系统的分类和组成
室内给水系统的分类和组成一、室内给水系统的分类1. 按供水方式分类：（1）采用中央管道供水系统。
使用厂矿、办公楼、宾馆、高楼大厦、购物中心等大型建筑物的给水系统，通常采用采用中央管道（有的地方称为中央供水系统），其结构有压力调节器、水箱、水龙头、管道等。
（2）采用公用管网和私人管网供水系统。
在城市和乡镇和农村，比较多的是采用公用管网和私人管网同时供水。
这种供水系统的有点是可以满足多建筑物的用水，但缺点是由于压力的关系，不同楼层之间的水压差异比较大，这样可能会造成流量不均匀，水压不稳定，水质受到影响。
（3）采用水池供水系统。
这种给水系统主要是针对一些位于偏僻地区的建筑物。
较小的水池一般采用竖直壁箱式结构，箱体内装有抽水机，池体内有安装水泵，把从地下水池取出的水经过水泵提升到室内供水使用。
2. 按供水工艺分类：（1）采用热水给水系统。
该系统通常采用热水锅炉，将温水经过水泵供应到室内使用。
该系统有时也可以采用太阳能联合热水器经过水泵输送到室内供水。
（2）采用冷水给水系统。
该系统通常采用大型蓄水池，里面装有冷水泵，可将水蓄水池蓄水的水经过水泵提升到室内供水，或者将蓄水池的水通过管道系统输送到室内供水。
二、室内给水系统的组成室内给水系统主要由水源、水管、水泵、调压器、水表和管材组成。
1. 水源水源是室内给水系统的根本，可以是地表水、地下水或利用雨水等地表水源。
2. 水管水管是指用来把水从水源输送到使用地的管道，主要由聚乙烯、铸铁、钢铁、铝合金等材料制成。
3. 水泵水泵是室内水管系统中最重要的部件，它将水从水源中抽出并输送到室内使用，可以分为热水泵和冷水泵。
4. 调压器调压器是室内给水系统中的重要部件，它可以控制水的压力和流量，确保室内给水的压力和流量均衡，从而使室内水源的使用更有效，安全可靠，使用更舒适。
5. 水表水表是室内给水系统的控制部件，可以直接测量室内供水的流量，并实现对流量的控制和调节，以确保室内给水系统的正常运行。
室内给水系统-V1
室内给水系统-V1室内给水系统是房屋内部的一种供水设施，是居民生活中不可或缺的一部分。
它组成了房屋内厨房、洗手间和浴室等的水管系统，保证居民的日常生活用水。
下面将从以下几个方面来重新整理室内给水系统的相关知识。
一、部件组成室内给水系统主要由以下部件组成：1.水箱：通常位于屋顶，用来存储自来水。
水箱有开关门，用于清洁和维护。
2.水泵：安装在水箱下面，用来增压。
水泵通常是自动启动和停止的。
3.管道：负责输送水源。
管道材料一般有铜管、塑料管和钢管等，其中最常用的是PVC管道。
管道布置通常有带水系统和循环水系统。
4.水表：用来计量居民用水。
5.阀门：用于调节水压和控制水流。
二、系统维护室内给水系统需要定期维护，以保证其正常运行和延长使用寿命。
1.清洗水箱：应定期清洗，可以使用草酸或其它专业清洗剂。
清洗后应用干净的水冲洗干净。
2.保养水泵：应保持水泵周围的环境干燥，并经常清洗水泵过滤器。
3.检查管道：应定期检查管道是否漏水、是否有堵塞现象。
4.更换部件：如有管道老化、泄漏、阀门破损等，应及时更换。
三、使用规范在使用室内给水系统时，也需要注意以下几点：1.不要乱扔垃圾和杂物，以免造成管道堵塞。
2.在使用热水时不宜开大水龙头，以节约能源和水资源。
3.不要随意关闭阀门，以免影响水压。
4.不要擅自改动水箱和水泵等设备，以免影响供水质量。
以上是关于室内给水系统的相关知识整理，相信对大家的生活有所帮助。
在日常生活中，我们要正确使用和维护室内给水系统，才能使其长期保持良好的运行状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水管道的安装
1、室内给水系统由那几部分组成？室外给水管道的敷设顺
序如何进行？
（1）引入管是指一幢单独建筑的室内管网与室外管网相链接的管。
水表节点是设在引入管上的水表以及前后所设置的阀门、泄水装置的总称。
室内管道包括室内垂直、水平干管，立管，横支管，配水支管等。
（2）给水附件是管道上的阀门，水龙头等。
（3）升压和储水设备是满足室内用水压力、流量的需要所设置的水箱、水泵、气压给水装置等。
（3）室内消防设备是指消防栓、消防喷洒、消防设备、消防水带等。
2、室外给水管道的敷设顺序如何进？
室外给水管道应按以下顺序铺设：
按图测量放线、开挖管沟、铺管、接口、试压验收、防腐工程、覆土回填、水冲洗、竣工验收。
3、室外给水管道怎样下管？怎样铺管？
下管有人工下管法和机械下管法。
（1）人工下管法分为压绳法和搭架法。
压绳法就是在距沟槽边2.5-3m的地面上，打入两根深度不小于0.8米，直径80-100mm的钢管做地桩，把绳索的
一段拴在桩上，令一段套在管道上，当管道滚落到沟沿时，利用人力慢慢松绳索，管道下落到沟底。
搭架法是在沟沿两边搭数根木棒或钢管，将管道铺设上面，利用三角支架或高凳上的倒链下管。
（2）机械下管法采用汽车起重机、履带起重机或下管机进行下管。
下管时，应按把后一段的插口插入前一段承口的顺序施工。
地势有坡时，从坡地往坡上进行，承口朝坡上，先大管后小管的铺设。
4、室内给水干管怎样安装？有哪些技术要求？
(1)室内给水干管安装之前，应将支架装设在规定的标高。
(2).大口径管子应装在近墙面，小口径管子应装在外面。
(3).通常管子距墙面的净距离一般为30-50mm，距梁、柱、
设备不小于50mm。
(4).较大管径管子支架敷设，应在地面预先组装后再吊装。
各管段起吊物放在支架上后，应立即用螺栓固定好，以防滑落。
(5).对直接埋地的管道，需经防腐处理。
管壁距沟壁和沟
底的净距：当管径不大于32mm时，一般不小于100mm：当管径大于3mm时，一般不小于150mm。
(6)当管道敷设在顶棚里时，冬季温度低于0摄氏度时，
应考虑保温防冻措施。
而在气温较高、湿度较大的环境
条件下，为避免管道外壁产生凝结水而因起金属腐蚀，需做防腐处理。
(7).给水横管宜有0.002-0.005的坡度，坡向泄水装置。
5、室内给水干管怎样安装？有哪些技术要求？
(1)室内给水立管一般沿、墙、梁、柱或墙角敷设。
立管的外皮到墙面净距：当管径小于或等于32mm时，应为25-35mm；当管径大于32mm时，应为30-50mm。
(2)给水立管穿过楼板应加装套进行保护。
套管底部与楼板地面相平，上部应高出楼板地坪2cm。
在套管内下的有阀门、管件和管子接口。
管道与套管的空隙应用石棉或其他不燃性材料填塞。
(3)给水立管一般应在底层出地坪50cm装设阀门。
阀门后应装设活接头。
(4)安装带有支管的立管时，应注意支管的预留口位置的准确性。
(5)冷、热水立管平行安装时，热水立管应装设在冷水立管的左侧。
(6)明装立管墙角敷设不应穿越污水池壁，不得靠近大小便槽设施。
6、怎样安装室内给水横支管？有哪些技术要求？
（1）支管一般沿墙敷设，用钩钉或角铁管卡固定。
(2)给水横支管带有3个或3个以上配水点与给水
管链接时，应在支管始端装设活接头。
(3)冷热水管平行安装时，热水管应在冷水管上面；在卫生器具上，热水龙头应安装在冷水龙头的左侧。
(4)支管安装同样应有一定的坡度以便修理时放水，坡向泄水部位。
(5)明装的给水立管和横支管距建筑饰面尺度应一致，不得有半明半暗现象。
(6)管道链接时不得用强力接口，管道安装如有间断，应及时封闭敞开的管口。
