D10电气调试方案

1.编制依据

1.1本工程相应施工图纸

1.2我国现行的相关施工验收规范和操作规程：

《电气工程施工质量验收规范》GB50303-2002

《电气装置安装工程低压电气施工及验收规范》GB50254-96

《电气装置安装工程电缆线路施工及验收规范》GB50168-2006

《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92

1.3我国现行的安全生产、文明施工、环保及消防等有关规定

1.4 ISO09001、ISO14001、OHSAS18001管理体系文件要求编制的手册

及程序文件

1.5 中建一局集团安装工程有限公司项目管理手册

1.6《大连天地软件园黄泥川（路北C区）D10地块IT天地机电工程施

工组织设计》

2．工程概况

大连天地软件园黄泥川（路北C区）D10地块IT天地位于大连市高新园区黄泥川村，紧邻旅顺南路，为一座12层之酒店坐落在3层之裙房上，连2层深之地下室集酒店和商业两用建筑，本地块占地面积26400平米，总建筑面积96344平米，地上面积52273平米，地库二层为设备机房及地下车库，地库一层至地上三层为商业建筑，地上三层以上为酒店建筑。整个地块位于大连天地软件园的中心位置，属于天地软件园的核心建筑。

本建筑电气施工内容主要为变配电所内高压柜、低压配电屏、变压器、柴油发电机组，以及地下室及裙楼、酒店楼主要电力电缆敷设及桥架安装至设备/插座等终端配管穿线，以及动力及照明配电箱的安装，照明灯具、开关及插座安装。

2.1市电电源

因本工程装机容量较大，故考虑两组10kV高压电缆引入。本设计由供电局从两个不同区域变电站各引一路10KV电源（共两路）采用电缆直埋方式引入设置于地下一层的10KV开关站，经变电室变压器降压后向商业/地库和酒店供电。

系统短路电容按31.5KA考虑。

供电负荷等级：

本工程属一类建筑：

（1）一级负荷：消防/保安控制中心、总电信总配线房及电话交换机房、消防水泵、消防电梯及排水泵、服务/客用电梯依次序迫降、防火卷闸、楼梯加压/排烟/新风/补风风机、直接影响消防设备运行的空调用电、火灾自动报警及联动控制装置、公共及消防广播系统、消防专用通讯系统、火灾应急照明及疏散指示标志、航空障碍灯、其他消防应急一级负荷设备、地下室潜水泵、生活水泵、酒店管理系统、其他非消防应急一级负荷设备。

（2）二级负荷：中水泵、酒店冷藏库、其他非消防应急二级负荷设备、电扶梯、其他普通二级负荷设备。

(3) 三级负荷：非一级及二级负荷设备为三级负荷设备。

2.2供电电源

由市网不同区域的变电站两路进线入D10地块内地库一层的10KV高压开关房后再两路进线供电给地库一层的商业及地库10KV总配电房及酒店10KV总配电房。10KV总配电房内高压柜内两路进线互为备用，当其中一路断电时，另一路电源可经母联开关送电至受影响的高压配电部分。在低压配电设计中，在正常情况下各台变压器分列运行，在中间设置联络开关，互为备用，当其中一路断电时，另一路电源可经母联开关送电至受影响的一级及二级负荷应急设备（但此时二级及三级负荷普通设备则需预先切断电源），以保证一级及二级负荷应急设备的供电的可靠性，当两路市电供电均中断时，柴油发电机组则自动启动并于15秒内供电所有一级及二级负荷应急设备，当柴油发电机组或变压器在火灾状态下运行时，需自动切除供电与消防无关的非消防应急设备。本工程在地库一层设有1台商业及地库用的800KAV柴油发电机组并于三层排气及设摇距散热器，一台酒店用的1250KVA柴油发电机组并于十四层排气及设摇距散热器。发电机房内设日用油缸房，日用油容量为1m³，室外设地下油缸供酒店专用，容量为15m³以满足发电机在非火灾但两路市电供电均中断时运行时间不少于48小时，对供电连续性要求高的负荷，采用UPS和电池组作为不间断应急电源，应急照明采用带电池灯具，各专业设备的UP S和蓄电池组由相关专业负责供应、安装

及接驳电源电缆/电线。

2.3供电系统：

（1）高压系统：高压电源采用10kV，频率50Hz，三相三线制。D10地块包括酒店、商业及地库。商业及地库10KV总配电房及酒店10KV总配电房各独立引入两路10KV高压电源进线，互为备用，每路各带约50%负荷，当一路10KV 电源故障时，另一路10KV电源提供100%供所有负荷。

（2）低压系统：低压电源采用380V/220V，频率50Hz，三相四线制（单相三线制），接地方式采用TN-S方式。低压配电屏采用组合柜式装置，而设计中每2台相同容量的变压器为1组，各组变压器在所属组别的低压配电屏的进线之间设联络（在母线联络空气断路器和进线空气断路器之间设置机电连锁以避免变压器并联运行）。当其中一台变压器故障时，电源可自动/手动转至由另一台变压器提供。

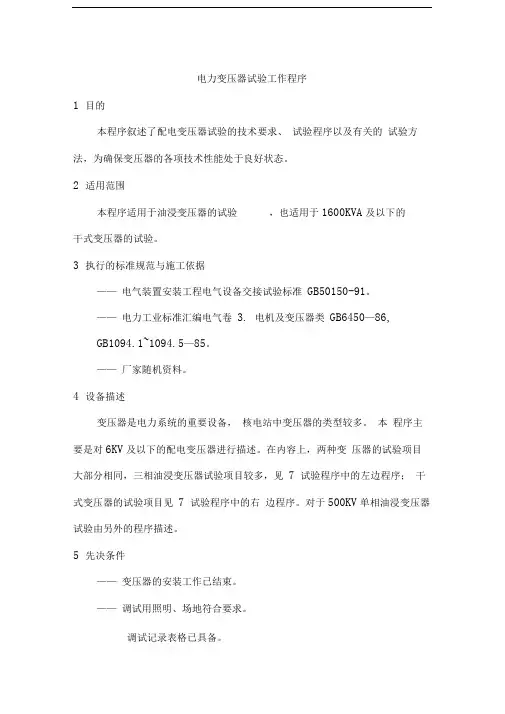

2.4变压器

(1)变压器负荷分配：根据业主提出的设计要求D-10地块内商业及地库部分需要4台变压器、酒店部分亦需要4台变压器。

(2)变压器规格型号选择：

商业及地库部分：4台1600KVA变压器（短路阻抗6%）

酒店部分：4台1600KVA变压器（短路阻抗6%）

总装机容量12800KVA变压器容量。

变压器选用SCB10型环氧树脂浇注干式变压器、IP20、绝缘等级F、强风过载时容量提高25%至40%。

2.5照明系统

应急照明包括：出口指示灯、疏散指示灯、重要机房照明、事故条件下的继续工作照明。应急照明拟采用灯内电池（连续供电时间为180分钟）及发电机供电应急电源作为后备电源。

3.调试工作组织机构

3.1电气调试组织架构表

3.2电气调试人员岗位职责

3.2.1 调试总指挥职责：

1）检查调试前的准备工作的落实情况。

2）签发起动和停车命令。

3）组织处理调试中的重大问题。

3.2.2 调试总指挥职责：

1）听取各值班班长的试运转报告，协调各专业间的调试工作。2）组织落实各项指令及及时反馈信息。

3.2.3 专业负责人的职责：

1）组织并实施各项起动前的准备。

2）进行技术交底、安全交底。

3）检查值班操作人员的操作规程、安全规程的执行情况。

4）复核运行记录，填写调试记录。

5）发生异常情况紧急停车。

6）组织实施检修工作。

3.2.3 质量负责人的职责：

1）对调试过程经行巡查监督；

2）对调试过程中整改工作经行复合。

3.2.4 安全负责人的职责：
