X-R控制图制作规定
1.0目的；
控制图系用统计方法将收集的资料计算出两控制界限，以提醒操作人员注意，如发现有超出界限外或异常现象时，立即自行设法改善工作，以免发生意外。
2.0范围：
2.1 公司内重要保证件及图纸所示重要度。
2.2指定供应商应用SPC以提高质量水平。
3.0定义：
3.1 计量值控制图重要控制项目，如尺寸、重要、强度等。
3.2计数值控制图，如不良数、不良率、缺点等。
4.0规定：
4.1 使用时机
4.1.1 先期质量规划阶段
4.1.2过程控制中使用
4.2统计控制流程
4.2.1先期质量策划
4.2.1.1公司内重要保证件及图纸所示重要度(C.C)
4.2.1.2中心公司指示PPK值事项(S.C)
4.2.2过程在非控制状态
一般若有下列现象
＊尚未使用控制图
＊不良率持续下降
＊不良现象重复出现
＊无法提早预知不良会发生
当此在过程中时常出现时，即可研判公司过程尚未进入控制状态。
4.3过程解析
按照统计学中常态分配法则，控制图上的各个点数据一定呈现上下跳动之机率性出现的现象，而造成此现象的原因，既是造成过程引起变异的原因。
原因可分为两种：
a)偶然原因不可避免的原因
b)异常原因可以避免的原因
过程控制既是要控制可以避免的异常原因，因此要作过程分析，利用5W1H方法，将过程各个作业单元(人、机、地、物、原因、方法)的异常加以掌握。
由过程解析可得知公司过程现在所处的状态。
c)过程的两种状态
1.控制状态
过程虽变动，但可预测，可控制
°
°
°
°
2.非控制状态
过程变动，无法预测，无法控制
°
°
°°
°
°
若公司过程利用统计法中控制图显示是在控制状态则可直接跳入公司Step7，若非控制状态则利用5W1H找出造成异常的原因，如：
1.机器设备造成的
2.操作人员造成的
3.时间因素造成的
4.操作方法造成的
5.检验方法造成的
4.4控制项目
将Step2中造成可以避免的异常原因加以调查与掌握，设定要因的控制项目，亦即掌握要因后，将不致于产生不良结果或不被预期的结果。
4.5 控制图制定要领及判断法
4.5.1 计量值控制图(X-R)控制图
(1)取样方法
a) 依检查表内设计(定时或定量)取样2-5件为限，以样品相互之差距越
小为好。
b) 测定并记录。
c) 计算每组之X(平均值)及R(全距)
d) 测定组数，每日取样2组以上，以24-30组计算控制界限，每日取1
组时，以50组计算控制界限。
e) 计算
X=X之总和/组数R=R之总和/组数
X控制图界限计算：
上控制界限UCL X=X+2R UCL=X+A2R
LCL=X-A2R 平均值CL X=X
下控制界限LCL X=X-A2R
R控制图界限计算：
上控制界限UCL R=D4R UCL=D4R
LCL=D3R
平均值CL R=R
下控制界限LCL R=D3R
(N>=6时D3=0所以LCL+0)
f) A2D3D4之系数值
g) 绘制控制图时X及R分别依序点入控制图内
（2）控制图之研究
过程在控制状态
a)没有出现超出控制界限外。
b)点的出现没有特别的排法。
c)连续25点以上出现控制界限内。
d)连续35点中，出现控制界限外点不超过1点时。
e)连续100点中，出现在控制界限外点不超过2点时。
过程在非控制状态
a)点在中心线之单侧连续出现7点以上。
b)连续11点中至少有10点在中心线单侧。
c)连续14点中至少有12点在中心线单侧。
d)连续17点中至少有14点在中心线单侧。
e)连续20点中至少有16点在中心线单侧。
f)连续7点依次上升或下降时。
g)连续3点中有2点(不一定要连续)超出控制界限。
h)连续7点(不一定要连续)超出控制界限。
i)连续10点中有4点(不一定要连续)超出控制界限。
j)点出现周期性变动时。
4.6.2控制图的整理与管理
4.6.2.1为了解控制图全月或全年的情形，技术品质部需将所有控制图整理成报
表，向副总经理提出报告，副总经理审查此份报告，并指定专人负责执
行。
4.6.2.2原因分析对策
(1)控制图能否发挥效果视超限时反应问题及有效的采取对策，故有点超
过限时现场人员应立即调查原因所在，此所谓现场包括操作人员、部门主管。
部门主管为现场最高领导。
(2)如现场不能解决问题时，则应提供生产会议研究讨论，组成专案小组
负责解决或指定专责部门处理。
4.6.2.3技术品质部门对控制图的责任
技术品质部门应作出正确的控制图，超限时通知现场
主要责任如下：
(1)根据控制方案项目、控制图表准备控制图。
(2)根据控制方案的样本及抽样间隔，在过程抽取样本并测定。
(3)绘制解析用控制图，并计算过程能力，并决定控制界限。
(4)绘制控制图，抽样测定后应立即点入控制图。
(5)控制图点绘入后应校对计算，点的位置是否正确。
(6)发现超过界限时应立即口头通知现场主管及报告技术品质部主管。
(7)技术品质部主管负责全部质量作业和监督，随时核查质量人员作业
的正确性向副总经理提出质量报告。
4.7制程能力分析规定
4.8过程能力分析步骤
4.8.2影响过程能力的因素
4.8.2.1工种是由许多因素所造成的，从质量设计开始，包括原材料、机器设备、
作业方法、检验设备、检验方法等因素，这许多因素有任何变化即可影
响其过程能力，所以要讨论过程能力，必须先固定这些因素为前提。
4.8.2.2将以上的因素都加以标准化，并彻底实施，且该工程的测定值在稳定的
控制状态下，这些过程能力才能可谓该制程的能力。
4.8.3过程能力的计算方法
CPK=(1-CK)×CP M: 规格中心
T: 规格之宽度
X: 群体之平均值
CP: 精度之指标
CA: 准度之指标
CK: 群体之标准差
CPK:过程能力指标
规格为双边时：
CP:=T/6δ
单边上限规格时：
CP:=(TU-×)/3δ(TU规格上限)
单边下限规格时：
CP:=(TL-×)/3δ(TL规格上限)
(1)CA
A级：良好，继续维持
B级：应予调整，改善到A级
C级：作业员可能看错规格或不按作业标准操作，需予加强训练，同时检讨规格及作业标准是否适当。
D级：采取紧急措施，全面检讨不良原因，必要时停机。
(2)Cp
A级：过程能力足够，不必检查，继续维持现状。
B级：目前功能尚可，但一不小心极有可能产生不良品，需注意过程平均的变动。
C级：过程能力不足，应予过程改善。
D级：情形严重，应全面检讨可能因素，必要时停止生产。
A级：过程能力足够，不必检查，继续维持现状
B级：过程能力一般，维持2个月现状，须寻找改善，在此期间需加强抽样检查。
C级：过程能力不足，须寻找改善，此期间需全数检查。
D级：情形严重，应全面检讨可能因素，必要时停止生产。
4.9相关部门对过程能力的利用
4.9.1过程能力评估出来后，有下列好处
a)安心的作业下去
b)决定改善的决策
c)找出不合理的作业
d)减少过程控制的成本
4.9.2相关部门的应用
a)技术品质部根据现存的过程能力，制定规格
b)技术品质部作为过程改善，模具改善计划的基本资料，定期检查过程
能力可以预知模具，工具等的老化，不良等防患未然，作为定期更换
的参考。
c)技术品质部可用来决定检查方式。
d)生产综合部衡量供应商的过程能力，来推定该供应商的质量，成本及
交期的可能影响，作为采购的指引。
e)生产综合部对客户要求的质量特定及技术的过程能力作全面了解，可
作为销售提升的基本资料。
f)其它相关部门作为工作技能等级，训练计划及工作分配的参考。
X-R控制图操作及应用
X1＋X2＋．．．．．．＋Xn X = ————————————— n R=X最大值－X最小值 式中：X1、X2．．．．．．Xn为子组 内的每个测量值，n为子组样本容量。
5 选择控制图的刻度
X图：坐标上的刻度值的最大与最小 之差应至少为子组均值X的最大与最 小值差的2倍。 R图；刻度值应从最低值0开始到最大 值之间的差值为初期阶段所遇到最大 极差R的2倍。
3、 建立控制图及记录原始数据.
1） X－R通常把数据栏位于X图和R 图的上方，X图画在R图的上方，X和 R的值为纵坐标，按时间先后的子组 为横坐标，数据值以及极差和均值点 纵向对齐，数据栏应记录读数的和均 值(X)、极差(R)以及日期／时间或其 它识别子组代码的空间
4 计算每个子组的均值（X）和极差（R）
X-R控制图示
X控制图
UCL X LCL
R控制图
UCL R
7 X-R控制图分析
（1） 分析均值极差图上的数据点 A） 点在控制界线外；一个或多个点超出控制限是该点 处于失控状态的主要证明依据。因为只存在普通原因引 起变差的情况下超出控制限的点会很少，我们便假设超 出的是由于特殊原因（如工装和设备异常突发变化等） 造成的，给任何超出控制限的点作上标识，以便根据特 殊原因实际开始的时间进行调查，采取纠正措施。（但 连续35点允许一点、连续100点有二点逸出控制界外， 可暂不采取纠正措施） UCL X LCL
0.42
（3） 在控制图上作出平均值和极
差控制限的控制线
将平均极差 (R)和均值 X画成水平线，各 控 制 限 UCLR、LCLR、UCLX、LXLX 画 成水平虚线,把线标上记号。
(4)控制图描点链
将各子组计算出 X、R 值各作 X 图和 R 图 的纵坐标值，以子组序号为横坐标值， 描出X图和R 图中的相应的点，注意，在 控制界内的点打记，在控制图界外的作 ⊙记，并连成点链。
质量管理与控制补充X-R控制图
控制图的基本形式
质量特性 x 0.135% 3σ
X 3σ
0.135%
三线：中心线，上控制限，下控制限；
上控制界限 （UCL）
中心线（CL）
下控制界限（LCL） 样品序号(组号)
控制界限的确定 以样本平均值X为中心线，上下取3倍的标准偏差 （x ± 3σ ）来确定控制图的控制界限。
在生产过程中，仅有偶然性误差存在时，质量
R图用于判断生产过程的标准差是否处于或保持 在所要求的受控状态；
X R图通常在样本容量较小时使用，是一种最常用的
计量值控制图；一般n = 3、4、5、6为宜；
x 控制图控制界限的确定
x 的期望值
E(x)
x 的标准偏差 D(x) / n
、 可通过k组大小为n的样本数据求得
的估计值= x
Ri
max
1 jn
xi
j
min 1 jn
xi
j
3、计算全部样本组的平均样本均值和平均样本极差
X
1 k
k
xi
i 1
R
1 k
k i 1
Ri
4、计算控制界限
UCL x A2 R x图CL x
LCL x A2 R
系数A(n)数值表
单值—移动极差 控制图
数据 类型
计件
分布
二项 分布
控制图名称 不合格率控制图 不合格数控制图
泊松 单位缺陷控制图 计点 分布
缺陷数控制图
计量值控制图
适用于产品质量特性为计量值的情形。 例如：长度、重量、时间、强度、成分等连 续变量。常用的计量值控制图有下面几种：
1. 均值－极差控制图（ x R图）。 2. 中位数－极差控制图（ ~x R 图）。
X-R控制图

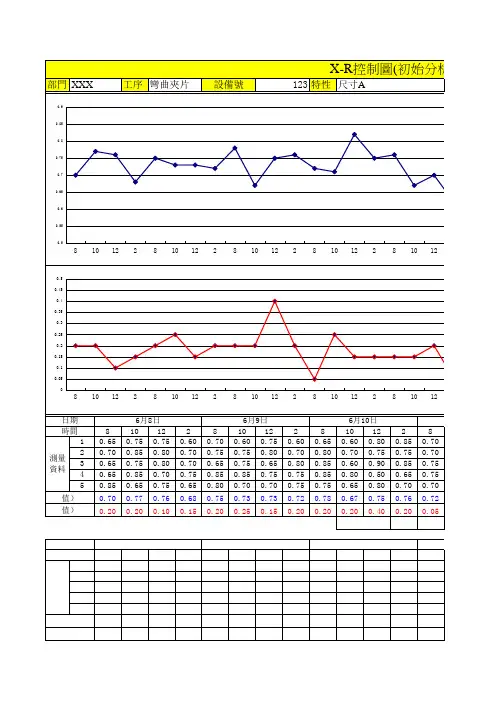

6月11日 2 0.85 0.75 0.85 0.65 0.70 0.76 0.20 8 0.70 0.70 0.75 0.75 0.70 0.72 0.05
初始分析)
樣本容量/頻率 5/2H 工程規範 0.5 ～ 0.9
對特殊原因才取措施的說明 任何超出控制限的點; 連續7點全在中心線之下; 連續7點上升或下降 ; 任何其他明顯非隨機的圖形 ;
7
8
7
2 0.60 0.70 0.80 0.75 0.75 0.72 0.20
8 0.65 0.80 0.85 0.85 0.75 0.78 0.20
6月10日 10 12 0.60 0.80 0.70 0.75 0.60 0.90 0.80 0.50 0.65 0.80 0.67 0.20 0.75 0.40
8
10
12
2
8
10
12
2
8
10
12
2
81012 Nhomakorabea日期 時間
1 2 測量 3 資料 4 5 X（平均值） 0.70 R（極差值） 0.20
8 0.65 0.70 0.65 0.65 0.85
6月8日 10 12 0.75 0.75 0.85 0.80 0.75 0.80 0.85 0.70 0.65 0.75 0.77 0.20 0.76 0.10
2 0.60 0.70 0.70 0.75 0.65 0.68 0.15
8 0.70 0.75 0.65 0.85 0.80 0.75 0.20
6月9日 10 12 0.60 0.75 0.75 0.80 0.75 0.65 0.85 0.75 0.70 0.70 0.73 0.25 0.73 0.15
均值和极差图(X-R)

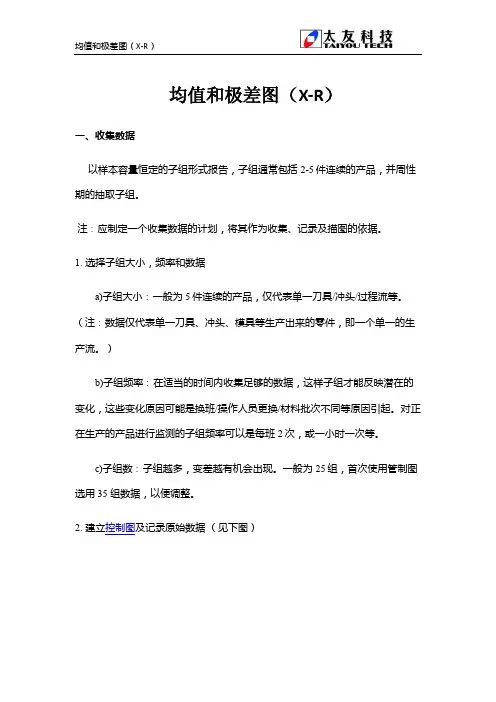

均值和极差图（X-R）一、收集数据以样本容量恒定的子组形式报告，子组通常包括2-5件连续的产品，并周性期的抽取子组。
