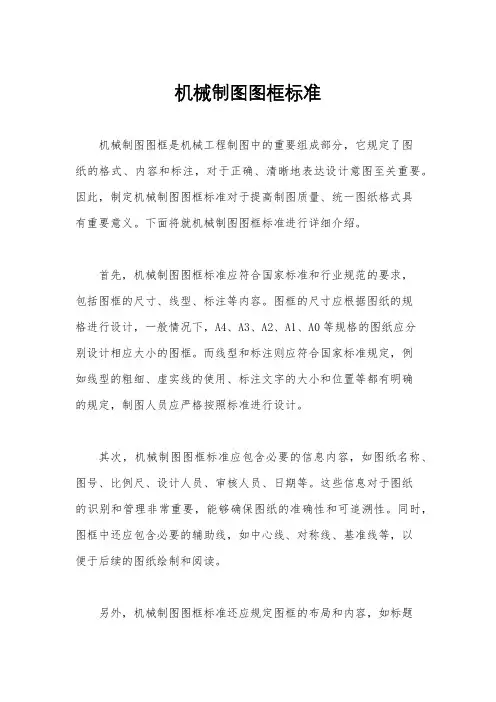

机械制图图框标准机械制图图框是机械工程制图中的重要组成部分，它规定了图纸的格式、内容和标注，对于正确、清晰地表达设计意图至关重要。
因此，制定机械制图图框标准对于提高制图质量、统一图纸格式具有重要意义。
下面将就机械制图图框标准进行详细介绍。
首先，机械制图图框标准应符合国家标准和行业规范的要求，包括图框的尺寸、线型、标注等内容。
图框的尺寸应根据图纸的规格进行设计，一般情况下，A4、A3、A2、A1、A0等规格的图纸应分别设计相应大小的图框。
而线型和标注则应符合国家标准规定，例如线型的粗细、虚实线的使用、标注文字的大小和位置等都有明确的规定，制图人员应严格按照标准进行设计。
其次，机械制图图框标准应包含必要的信息内容，如图纸名称、图号、比例尺、设计人员、审核人员、日期等。
这些信息对于图纸的识别和管理非常重要，能够确保图纸的准确性和可追溯性。
同时，图框中还应包含必要的辅助线，如中心线、对称线、基准线等，以便于后续的图纸绘制和阅读。
另外，机械制图图框标准还应规定图框的布局和内容，如标题栏、图框边框、图框中的内容等。
标题栏应包括图纸名称、图号、比例尺等信息，而图框边框应包括图框线、折叠线、图框折叠标注等内容。
图框中的内容应包括零件图、装配图、工艺图等，根据实际需要进行布局和标注。
最后，机械制图图框标准还应包括图框的打印和存档要求，如打印纸张的选择、打印比例尺的设置、图纸的存档方式等。
这些要求能够确保图纸的打印质量和长期保存，对于后续的使用和管理具有重要意义。
总之，机械制图图框标准是机械工程制图中不可或缺的一部分，它对于规范图纸格式、提高制图质量具有重要意义。
因此，制定合理、科学的机械制图图框标准对于推动机械工程制图的规范化和标准化具有重要意义，值得我们深入研究和探讨。
机械制图图框标准
机械制图图框标准 Last updated on the afternoon of January 3, 2021图纸幅面及格式（GB/T14689-1993）其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/，其中“”为标准编号，“1984”为该标准颁布的年号。
图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。
图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(1)留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2)不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3)加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e 为10（或c为10）。
标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1)标题栏的格式和尺寸按GB/的规定，如图所示。
标题栏的位置应位于图纸的右下角图幅分区(1)必要时，可以用细实线在图纸周边内画出分区，如下图所示。
(2)图幅分区数目按图样的复杂程度确定，但必须取偶数。
每一分区的长度应在25～75mm之间选择。
(3)分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。
当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。
拉丁字母和阿拉伯数字的位置应尽量靠近图框线。
机械制图图框标准

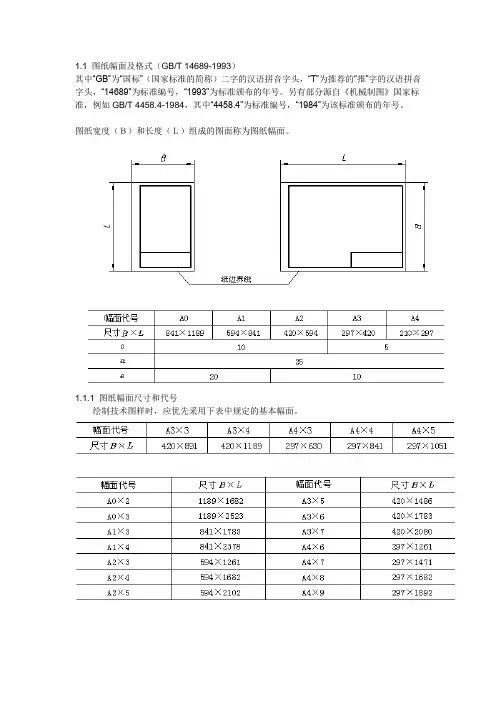

1.1 图纸幅面及格式（GB/T 14689-1993）其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。
1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。
标题栏的位置应位于图纸的右下角1.1.5 图幅分区(1) 必要时，可以用细实线在图纸周边内画出分区，如下图所示。
(2) 图幅分区数目按图样的复杂程度确定，但必须取偶数。
每一分区的长度应在25～75mm之间选择。
(3) 分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。
当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。
拉丁字母和阿拉伯数字的位置应尽量靠近图框线。
机械制图图框标准
1.1 图纸幅面及格式（GB/T 14689-1993）其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
图框图层属性列表图层名称颜色线型线宽外框线白色Continuous 默认内框线蓝色Continuous 0.50mm标题栏属性红色Continuous 默认标题栏文字品红Continuous 默认角线蓝色Continuous 2.00mm视口白色Continuous 默认0 白色（黑色）Continuous 默认（细实线）1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。
1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。
标题栏的位置应位于图纸的右下角1.1.5 图幅分区(1) 必要时，可以用细实线在图纸周边内画出分区，如下图所示。
(2) 图幅分区数目按图样的复杂程度确定，但必须取偶数。
简单机械制图国家标准
0.35、0.5、0.7、1.0、1.4、2等。
具体宽度可据图幅大小而定，一般粗线取d＝0.7～1.0
。 粗、细线宽度之比为2：1。
2021/9/23
9
表3-3 基本线型及其应用
粗、细线宽度之比为2：1。
各类图线的应用见图3-7。
2021/9/23
10
3．注意事项
2021/9/23
图 3-7 基本图线的应用
装订边和不留装订边。间距a、c、e查表3-1。
两种图纸摆放型式：横装和竖装，见图3-1、 图3-2。
2021/9/23
a)
b)
图 3-1 留有装订边的图框格式
2
a)
b)
图3-2 不留装订边的图框格式
2021/9/23
3
3.标题栏 标题栏一般位于图框线的右下角。
生产 用标 题栏
学生
用简
化格
式
2021/9/23
图
例
说明
水平尺寸数字头朝
上，垂直尺寸数字头
朝左。
尽量避免在图示
30°范围内标注尺寸。
无法避免时，可按b、
a)
b) c)
c图标注
18
角度 尺寸
尺寸界限沿径 向引出，尺寸线 画成圆弧，圆心 是该角的顶点。
角度数字一律 水平书写，一般 注写在尺寸线中 断处。必要时可 写在上方或外面， 也可引出标注
直径、半径的
N1
④ 连接O1O2、O1O4、O3O2、O3O4，分别以O1、O3为圆
心，以O1A为半径画弧至连心线；以O2、O4为圆心，以O2C
为半径画弧至连心线，即得椭圆。
2021/9/23
30
◎斜度的画法
机械制图图框标准
1.1 图纸幅面及格式（GB/T 14689-1993）其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。
1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。
标题栏的位置应位于图纸的右下角1.1.5 图幅分区(1) 必要时，可以用细实线在图纸周边内画出分区，如下图所示。
(2) 图幅分区数目按图样的复杂程度确定，但必须取偶数。
每一分区的长度应在25～75mm之间选择。
(3) 分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。
当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。
拉丁字母和阿拉伯数字的位置应尽量靠近图框线。
机械制图国家标准
4）连接两内、外接圆弧 已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定切 点K1、K2； c）光滑连接。
第三节 平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大小 和相对位置、以及各线段的性质，才能正确、顺 利地完成图形的绘制。
一． 平面图形分析
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
只有定形尺寸、没有定位尺寸的线段。
如两个R30。
经分析得知： 只有定形、定位尺寸都具备的线段才可以直接 画出，否则需要借助于相邻的几何关系。 已知线段的作图条件都齐备，可直接画出。 中间线段需要借助于一个相邻几何关系画出。 连接线段需要借助于两个相邻几何关系才能画 出。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线， 高度方向尺寸基准是矩形的下边线。
10号 字
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
见图3-8。
图 3-8 图线注意事项
机械制图图框标准解读
1.1 图纸幅面及格式（GB/T 14689-1993）其中“GB”为“国标”（国家标准的简称）二字的汉语拼音字头，“T”为推荐的“推”字的汉语拼音字头，“14689”为标准编号，“1993”为标准颁布的年号。
另有部分源自《机械制图》国家标准，例如GB/T 4458.4-1984，其中“4458.4”为标准编号，“1984”为该标准颁布的年号。
图纸宽度（Ｂ）和长度（Ｌ）组成的图面称为图纸幅面。
1.1.1 图纸幅面尺寸和代号绘制技术图样时，应优先采用下表中规定的基本幅面。
1.1.2 图框格式图纸上必须用粗实线画出图框，其格式如图３所示，分为留有装订边和不留装订边两种，但同一产品的图纸只能采用一种格式。
(1) 留有装订边的图纸的图框格式如图3(a)、(b)所示，图中尺寸a、c按表1的规定选用；(2) 不留装订边的图纸的图框格式如图3(c)、(d)所示，图中尺寸e按表1的规定选用；(3) 加长幅面图纸的图框尺寸，按所选用的基本幅面大一号的图框尺寸确定。
例如A2×3的图框尺寸，按A1的图框尺寸确定，即e为20(或c为10)，而A3×4的图框尺寸，按A2的图框尺寸确定，即e为10（或c为10）。
1.1.3 标题栏及其方位标题栏一般由名称及代号区、签字区、更改区及其他区组成。
(1) 标题栏的格式和尺寸按GB/T 10609.1-1989的规定，如图所示。
标题栏的位置应位于图纸的右下角1.1.5 图幅分区(1) 必要时，可以用细实线在图纸周边内画出分区，如下图所示。
(2) 图幅分区数目按图样的复杂程度确定，但必须取偶数。
每一分区的长度应在25～75mm之间选择。
(3) 分区的编号，沿上下方向（按看图方向确定图纸的上下和左右）用直体大写拉丁字母从上到下顺序编写；沿水平方向用直体阿拉伯数字从左到右顺序编写。
当分区数超过拉丁字母的总数时，超过的各区可用双重字母编写，如AA、BB、CC…等。
拉丁字母和阿拉伯数字的位置应尽量靠近图框线。
