切换异常的几种原因分析及排查
名称：切换异常的几种原因分析及排查提交人：张鑫提交日期：2011-12-24软件版本：硬件版本：1.1 RNC内切换过程中的异常1.1.1 总体描述RNC内切换相关的异常主要有如下几种典型场景：物理信道重配失败：网络侧在下发physicalChannelReconfiguration消息后，终端回physicalChannelReconfigurationFailure消息，导致切换过程失败，此类异常影响RNC内切换成功率，但不会导致掉话；物理信道重配超时：网络侧在下发physicalChannelReconfiguration消息后，终端没有响应，网络侧等待一段时间后，终端仍然未上报cellUpdate，超时后释放，此类异常会同时影响切换成功率；小区更新后物理信道重配超时：网络侧在下发physicalChannelReconfiguration消息后，终端没有响应，网络侧等待一段时间后，终端上报cellUpdate，网络侧下发cellUpdateConfirm消息，终端响应超时后释放，此类异常会同时影响切换成功率；网络侧收到测量报告但未发起切换：网络侧收到终端上报的1G或2A测量报告，但未在目标小区发起无线链路建立过程，也未向终端下发physicalChannelReconfiguration，此类异常不会对KPI指标造成直接影响；1.1.2 典型信令过程1.1.2.1 物理信道重配失败1. 信令截图：第 1 页2. 信令分析：第 3 页原因分析及排查手段：查看PhysicalChannelReconfigurationFailure 中携带的失败原因，比如最常见的Failure cause 为physical channel failure ，表示UE 无法在建立新的物理信道，即UE 无法在新的信道配置上完成L1同步（UE 在T312时间内，收到N312个同步指示，即认为新的信道建立成功）。
造成这种现象的原因可能为物理信道所在的时隙干扰较大，或目标小区存在UP 干扰。
排查方法：查看各时隙干扰情况，如果发现时隙干扰很大，查看NODEB 载扇是否正常，同时查看邻小区是否有大量同频邻区，若在话务量小的情况下，ISCP 仍然很高，则干扰可能来自异系统，如：GSM ，PHS 等；查看目标小区UP 干扰，若较大，则进行UP 位置偏移；时隙干扰经常性偏大时，可以尝试调低UE 的上、下行开环功率；无效配置、配置不支持等配置错误：换个手机测试，若各厂家手机测试都有问题，将本小区的重配消息和正常小区的重配消息进行对比，查看配置是否正确； 注：物理信道/RB 重配失败后测量控制下发说明：切换失败后，RNC 会重新下发测量控制消息，测量控制消息中携带邻区列表但不包含频点扰码等具体信息，如图所示，因为之前的测量控制消息中已经携带了邻区的扰码、频点等信息，UE 侧已经保存了相关邻区的详细信息，因此网络侧不需要重新携带邻区的详细信息，只需要指示邻区序号。
1.1.2.2物理信道重配超时原因分析及排查手段：UE收到了RECONFIGURATION消息，并发送了COMPLETE消息，但RNC未收到（上行功率不足或存在干扰等原因）；UE收到了RECONFIGURATION消息，但没发送COMPLETE消息（消息错误或UE 内部错误等原因）；排查方法：若UE未收到重配消息：调整后台下行最小发送功率，增加UE接收到重配消息的几率，或者调整周围网络的覆盖、频点、功率等，尽量降低下行方向上的干扰；若网络侧没有收到重配完成消息：则调整后台DPCH的期望接收功率，同时利用网规网优手段，降低上行方向上的干扰；1.1.2.3 小区更新后物理信道重配超时第 5 页原因分析及排查手段：可能原因为：UE未收到CONFIRM消息（下行功率不足或存在干扰等原因）；UE收到了CONFIRM消息，并发送了COMPLETE消息，但RNC未收到（上行功率不足或存在干扰等原因）；UE收到了CONFIRM消息，但没发送COMPLETE消息（消息错误或UE内部错误等原因）；排查方法：若UE未收到CONFIRM消息：调整后台下行最小发送功率，增加UE接收到CONFIRM消息的几率，或者调整周围网络的覆盖、频点、功率等，尽量降低下行方向上的干扰；若网络侧没有收到重配完成消息：则调整后台DPCH的期望接收功率，同时利用网规网优手段，降低上行方向上的干扰；1.1.2.4 网络侧收到测量报告但未发起切换1. 信令截图：2. 信令分析：3. 原因分析及排查手段：一般为RNC资源申请失败导致，如码道资源不足，软资源（功率、干扰）接纳失败等（此时信令跟踪工具上没有IUB口和空口消息）；可查看目标小区剩余的码道资源数看是否有足够的剩余资源，并查看公共测量值和配置的接纳门限，是否为功率干扰等软资源受限。
1.1.2.5 网络侧在RAB指派过程中收到测量报告1. 信令截图：2. 原因分析及排查手段：RNC在收到CN RAB指派后，UE上报一个测量报告，但此时RNC在处理CN RAB 指派，无法同时处理测量报告，RNC缓存此条测量报告，等RAB指派完成后，在发起切换过程，由于此案例中测量报告中的目标小区来自邻RNC，因此发起了重定位流程。
第 7 页1.2 RNC间切换过程中的异常1.2.1 总体描述RNC内切换相关的异常主要有如下几种典型场景，CN侧响应RelocationPrepareFailure：CN响应超时；CN响应IuReleaseCommand；终端RB重配失败；终端RB重配失败；下面分别详细描述各类异常发生的场景及原因，并给出对应排查手段。
1.2.2 典型信令过程及异常分析1.2.2.1 CN侧响应RelocationPrepareFailure异常描述当S-RNC向CN发送Relocation Required消息后，CN向D-RNC发送Relocation Request，D-RNC侧发起类似于业务接入的流程，分配信令、业务所需的物理资源，并建立无线链路及相应承载，其中任何一个步骤发生异常，则会向CN响应Relocation Failure消息，携带D侧失败的错误码，CN通过Relocation Preparation Failure消息透传该错误码到S-RNC，由于是重定位准备阶段流程发生异常，不会记入跨RNC切换失败，因此不会影响任何KPI指标，但此类异常会导致终端脱离源小区覆盖而又无法切换，最终因覆盖问题导致掉话。
信令过程由于比较难于搜集同一次跨RNC切换异常过程中S侧和D侧的信令，因此本部分未以截图的形式给出行令流程。
S侧信令：D侧信令：原因分析及排查根据S侧Relocation Preparation Failure消息或Relocation Failure消息中的错误码，参考非标准原因错误码对应表中说明，进行排查；第 9 页1.2.2.2 CN响应超时异常描述当CN Iu口负荷过高或CN存在某种异常时，会不处理S侧发送的Relocation Required消息，D侧表现为看不到任何信令，S侧在发送Relocation Required 后会设置等待定时器，定时器时长内CN未响应任何消息，则S侧认为对方状态不可知，则发起Iu连接释放过程，记作一次掉话，此类异常影响业务掉话率指标。
信令过程S侧信令：D侧信令：D侧未收到任何CN下发的信令消息。
原因分析及排查需要确认和CN的Iu口链路是否存在问题，如故障、拥塞等，重点在CN侧排查问题。
1.2.2.3 CN响应IuReleaseCommand异常描述当CN存在某种异常时，收到S侧发送的Relocation Required消息，立即下发IuReleaseCommand，D侧表现为看不到任何信令，此种异常不会导致任何KPI 指标异常，但会影响用户感受。
信令过程S侧信令：D侧信令：D侧未收到任何CN下发的信令消息。
原因分析及排查需要确认和CN是否存在问题，如故障、拥塞等，重点在CN侧排查问题。
1.2.2.4 终端RB重配失败异常描述当S-RNC向CN发送Relocation Required消息后，D侧完成资源分配及建立过程，S侧下发RB重配消息，由于终端在目标侧同步失败，终端上报RB重配失败消息，记作一次跨RNC切换失败，此类异常影响系统RNC间切换成功率，此外该异常会导致终端脱离源小区覆盖而又无法完成切换，最终因覆盖问题导致掉话。
信令过程S侧信令：第 11 页D侧信令：第 13 页原因分析及排查排查方法参考物理信道重配失败。
1.2.2.5终端RB 重配超时异常描述当S-RNC 向CN 发送Relocation Required 消息后，D 侧完成资源分配及建立过程，S 侧下发RB 重配消息，由于终端在目标侧同步失败，终端上报RB 重配失败消息，记作一次跨RNC 切换失败，此类异常影响系统RNC 间切换成功率，此外该异常会导致终端脱离源小区覆盖而又无法完成切换，最终因覆盖问题导致掉话。
信令过程 S 侧信令：D侧信令：原因分析及排查排查方法参考物理信道重配超时。
1.3 CS系统间切换过程中的异常1.3.1 总体描述1.3.2 典型信令过程及异常分析1.3.2.1 重定位失败信令过程原因分析及排查TRANAP_relocation_failure_in_target_CN_RNC_or_target_system：在2G 网络侧重定位失败，原因不明，可能是GSM侧资源分配问题；TRANAP_unknown_target_rnc：可能原因如下：23G CN对接参数配置错误：外场初期进行23G测试时都是这个原因，正确配置后问题即可解决；在Not_BSICVerficationRequired配置，有时UE会上报非要求测量的频点测量事件结果，也会出现此现象；TRANAP_unspecified_failure：原因不明；1.3.2.2 UE返回handoverFromUTRANFailure信令过程原因分析及排查切换失败的原因都为configurationUnacceptable时，目前认为和UE能力有关，协议上规定，UE返回原因为configurationUnacceptable切换失败的可能为：UTRAN要求UE在不支持的情况下进行切换；或UTRAN要求UE使用其不支持的配置；或HANDOVER FROM UTRAN COMMAND消息中包含了信元“RAB information第 15 页List”，并且这个信元不包含任何一个其信元“CN domain Identity”被设置为“CS domain”的信元“RAB info”。
目前版本中HANDOVER FROM UTRAN COMMAND消息是不携带“RAB information List”信元的，因此应该是和UE能力相关。

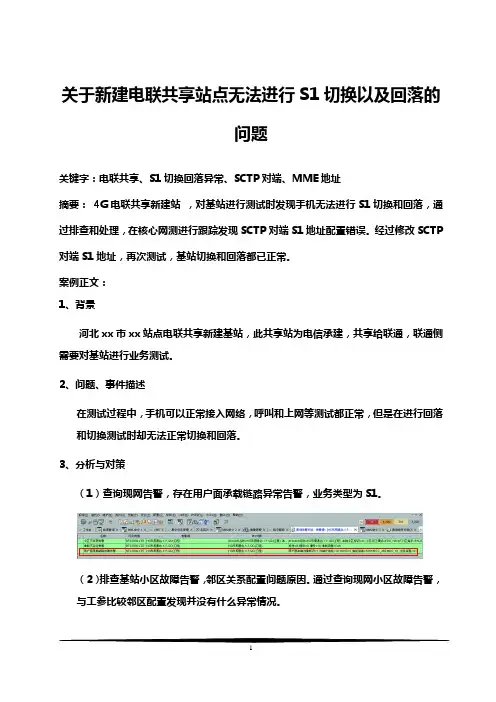

电联共享站点无法进行S1切换以及回落的问题
关于新建电联共享站点无法进行S1切换以及回落的问题关键字：电联共享、S1切换回落异常、SCTP对端、MME地址摘要：4G电联共享新建站，对基站进行测试时发现手机无法进行S1切换和回落，通过排查和处理，在核心网测进行跟踪发现SCTP对端S1地址配置错误。
经过修改SCTP 对端S1地址，再次测试，基站切换和回落都已正常。
案例正文：1、背景河北xx市xx站点电联共享新建基站，此共享站为电信承建，共享给联通，联通侧需要对基站进行业务测试。
2、问题、事件描述在测试过程中，手机可以正常接入网络，呼叫和上网等测试都正常，但是在进行回落和切换测试时却无法正常切换和回落。
3、分析与对策（1）查询现网告警，存在用户面承载链路异常告警，业务类型为S1。
（2）排查基站小区故障告警，邻区关系配置问题原因。
通过查询现网小区故障告警，与工参比较邻区配置发现并没有什么异常情况。
（3）排查基站数据配置是否存在错误：通过与MML脚本核对，发现未配置X2，S1切换流程与X2切换类似，只不过所有的站间交互信令及数据转发都需要通过S1口到核心网进行转发，时延比X2口略大。
eNodeB间切换一般都要通过X2接口进行，但当如下条件中的任何一个成立时则会触发S1接口的eNodeB间切换：（1）源eNodeB和目标eNodeB之间不存在X2接口；（2）源eNodeB尝试通过X2接口切换，但被目标eNodeB拒绝。
由于未配置X2接口导致在切换时全部为S1切换，但是S1接口也未切换成功，因此怀疑在电联共享情况下切换是否必须配置X2链路。
因此加载了X2链路重新进行测试，发现S1链路依旧不能进行切换。
（3）为了定位S1链路故障位置，在网管侧进行了信令跟踪。
跟踪S1信令，对S1AP_HANDOVER_PREPARATION_FAIL 原因进行分析，从跟踪站点情况看，切换失败原因值为“ho-failure-in-target-EPC-eNB-or-target-system(6)"。

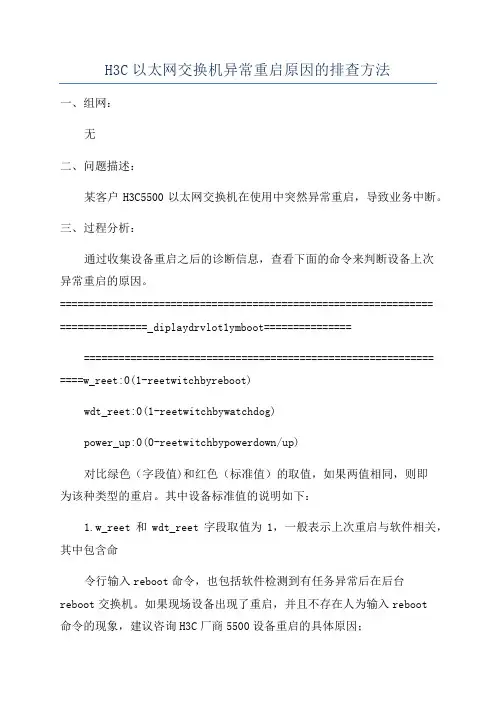

H3C以太网交换机异常重启原因的排查方法
H3C以太网交换机异常重启原因的排查方法一、组网：无二、问题描述：某客户H3C5500以太网交换机在使用中突然异常重启，导致业务中断。
三、过程分析：通过收集设备重启之后的诊断信息，查看下面的命令来判断设备上次异常重启的原因。
===============================================================================_diplaydrvlot1ymboot===============================================================================w_reet:0(1-reetwitchbyreboot)wdt_reet:0(1-reetwitchbywatchdog)power_up:0(0-reetwitchbypowerdown/up)对比绿色（字段值)和红色（标准值）的取值，如果两值相同，则即为该种类型的重启。
其中设备标准值的说明如下：1.w_reet和wdt_reet字段取值为1，一般表示上次重启与软件相关，其中包含命令行输入reboot命令，也包括软件检测到有任务异常后在后台reboot交换机。
如果现场设备出现了重启，并且不存在人为输入reboot命令的现象，建议咨询H3C厂商5500设备重启的具体原因；2.power_up字段取值为0，一般表示上次重启与硬件相关，触发条件一般是非软件因素：设备供电中断、设备电源或其它硬件故障导致的自动重启，可以建议客户排除设备的供电系统是否存在问题。
四、解决方法：根据现场收集的诊断信息查看_diplaydrvlot1ymboot命令（同上），发现设备异常重启的原因和软件无关。
经过客户现场排查，发现设备电源模块出现故障，更换后问题解决。
特别说明：此命令不适用于H3C5500HI设备。
切换异常的几种原因分析及排查
切换异常的几种原因分析及排查名称：切换异常的几种原因分析及排查提交人：张鑫提交日期：2011-12-24软件版本：硬件版本：1.1 RNC内切换过程中的异常1.1.1 总体描述RNC内切换相关的异常主要有如下几种典型场景：物理信道重配失败：网络侧在下发physicalChannelReconfiguration消息后，终端回physicalChannelReconfigurationFailure消息，导致切换过程失败，此类异常影响RNC内切换成功率，但不会导致掉话；物理信道重配超时：网络侧在下发physicalChannelReconfiguration消息后，终端没有响应，网络侧等待一段时间后，终端仍然未上报cellUpdate，超时后释放，此类异常会同时影响切换成功率；小区更新后物理信道重配超时：网络侧在下发physicalChannelReconfiguration消息后，终端没有响应，网络侧等待一段时间后，终端上报cellUpdate，网络侧下发cellUpdateConfirm 消息，终端响应超时后释放，此类异常会同时影响切换成功率；网络侧收到测量报告但未发起切换：网络侧收到终端上报的1G或2A测量报告，但未在目标小区发起无线链路建立过程，也未向终端下发physicalChannelReconfiguration，此类异常不会对KPI指标造成直接影响；1.1.2 典型信令过程1.1.2.1 物理信道重配失败1. 信令截图：第 1 页2. 信令分析：第 3 页原因分析及排查手段：查看PhysicalChannelReconfigurationFailure 中携带的失败原因，比如最常见的Failure cause 为physical channel failure ，表示UE 无法在建立新的物理信道，即UE 无法在新的信道配置上完成L1同步（UE 在T312时间内，收到N312个同步指示，即认为新的信道建立成功）。
NSA站点切换失败处理案例
NSA站点切换失败处理案例一、关键词：高通终端，NSA切换二、案例分类：1、问题分类：移动性能等2、手段分类：参数调整三、优化背景NSA站基站进行高通商用终端接入及speedtest测速测试。
四、问题现象进行NSA拉网测试，测试中UE发起携带SN的切换失败，原因值为：synchReconfigFailureSCG，说明UE同步重配置失败。
初步判断为上行问题，若下行无线链路失败原值一般为T310-Expiry，如下列图示：五、原因分析➢synchReconfigFailureSCG可能原因有1）：无线覆盖质量问题，如上行干扰，或上行覆盖；2）：数据配置问题，上行随机接入参数，邻区参数配置；3）：小区存在异常。
➢问题分析排查1）小区状态核查，在5G UME网管REM容器中RAN CLI中查询小区状态，如下图所示2）AAU与gNB间传输正常，如下图：3）核查Prach相关参数，目前5G干扰较小，其“PRACH功率攀升步长”、“基站期望的前导接收功率”、“前导码最大发送次数”设置正常。
“基于逻辑根序列的循环位移参数”为0，覆盖半径2~3km，”PRACH时域资源配置索引”为162，参数配置正常。
4）核查邻区数据，无同频同PCI169，PLMN46007,频段41,配置数据无误。
5）检查基站NI，发现该小区存在干扰，最大干扰达-60dbm左右。
六、解决方案干扰排查，经现场扫频发现部分频段受存在干扰，NR小区周边存在TD-LTE D1/D2频段小区，导致系统内干扰。
七、效果评估将该小区带宽设置为60M后，干扰恢复正常，切换恢复正常。
随即进行复测,LTE小区由182切向180，同时NR小区由PCI840切向169，切换正常。
如下图所示:八、基于案例提炼的方法、流程及评估标准建议在携带SN切换中Scgfail常见的失败原因有:synchReconfigFailure-SCG: 一般为同步问题, 如上行干扰,Gps定时等问题,如上文中案例中所示失败原因为D1,D2频段对5G NR小区干扰造成同步重配失败;t310-Expiry:T310超时,重点关注UE所在位置的无线信道质量，如RSCP和SINR，同时关注射频类告警,终端异常原因等;如下图所示UE携带SN切换时同覆盖LTE小区电平-69dbm，SINR22db,属于极好点。

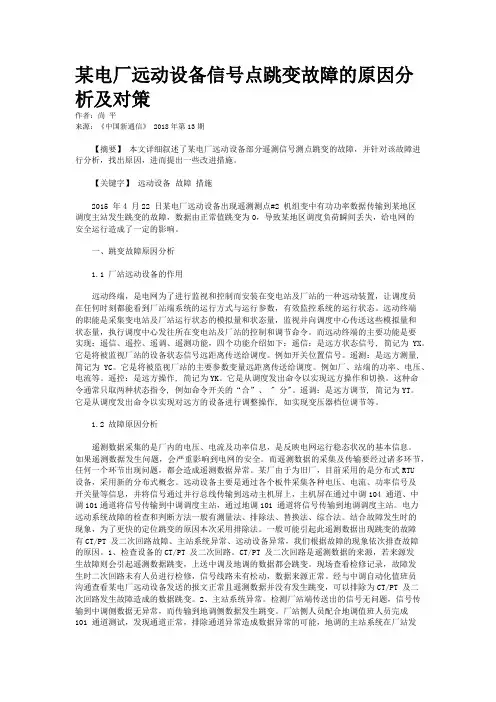

某电厂远动设备信号点跳变故障的原因分析及对策
某电厂远动设备信号点跳变故障的原因分析及对策作者：尚平来源：《中国新通信》 2018年第13期【摘要】本文详细叙述了某电厂远动设备部分遥测信号测点跳变的故障，并针对该故障进行分析，找出原因，进而提出一些改进措施。
【关键字】远动设备故障措施2015 年4 月22 日某电厂远动设备出现遥测测点#2 机组变中有功功率数据传输到某地区调度主站发生跳变的故障，数据由正常值跳变为0，导致某地区调度负荷瞬间丢失，给电网的安全运行造成了一定的影响。
一、跳变故障原因分析1.1 厂站远动设备的作用远动终端，是电网为了进行监视和控制而安装在变电站及厂站的一种远动装置，让调度员在任何时刻都能看到厂站端系统的运行方式与运行参数，有效监控系统的运行状态。
远动终端的职能是采集变电站及厂站运行状态的模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在变电站及厂站的控制和调节命令。
而远动终端的主要功能是要实现：遥信、遥控、遥调、遥测功能，四个功能介绍如下：遥信：是远方状态信号, 简记为YX。
它是将被监视厂站的设备状态信号远距离传送给调度。
例如开关位置信号。
遥测：是远方测量, 简记为YC。
它是将被监视厂站的主要参数变量远距离传送给调度。
例如厂、站端的功率、电压、电流等。
遥控：是远方操作, 简记为YK。
它是从调度发出命令以实现远方操作和切换。
这种命令通常只取两种状态指令, 例如命令开关的“合”、 " 分"。
遥调：是远方调节, 简记为YT。
它是从调度发出命令以实现对远方的设备进行调整操作, 如实现变压器档位调节等。
1.2 故障原因分析遥测数据采集的是厂内的电压、电流及功率信息，是反映电网运行稳态状况的基本信息。
如果遥测数据发生问题，会严重影响到电网的安全。
而遥测数据的采集及传输要经过诸多环节，任何一个环节出现问题，都会造成遥测数据异常。
某厂由于为旧厂，目前采用的是分布式RTU设备，采用新的分布式概念。
切换异常的几种原因分析及排查
FpSAddReq
在目标小区建立无线链路及承载；
FpSAddRsp
RadioLinkSetupRequest
RadioLinkSetupResponse
FpSInitReq
FpSInitRsp
physicalChannelReconfiguration
网络侧向终端发起物理信道重配过程，定时时间内终端未发送物理信道重配完成消息，则等待终端上报小区更新；
1.1.2.5
1.信令截图：
2.原因分析及排查手段：
RNC在收到CN RAB指派后，UE上报一个测量报告，但此时RNC在处理CN RAB指派，无法同时处理测量报告，RNC缓存此条测量报告，等RAB指派完成后，在发起切换过程，由于此案例中测量报告中的目标小区来自邻RNC，因此发起了重定位流程。
1.2
1.2.1
IuReleaseComplete
原因分析及排查
根据S侧Relocation Preparation Failure消息或Relocation Failure消息中的错误码，参考非标准原因错误码对应表中说明，进行排查；
1.2.2.2
异常描述
原因分析及排查手段：
可能原因为：
UE未收到CONFIRM消息（下行功率不足或存在干扰等原因）；
UE收到了CONFIRM消息，并发送了COMPLETE消息，但RNC未收到（上行功率不足或存在干扰等原因）；
UE收到了CONFIRM消息，但没发送COMPLETE消息（消息错误或UE内部错误等原因）；
排查方法：
信令过程
由于比较难于搜集同一次跨RNC切换异常过程中S侧和D侧的信令，因此本部分未以截图的形式给出行令流程。
