MTK平台写号工具使用方法 SN STATION写号工具使用指南
MTK教程

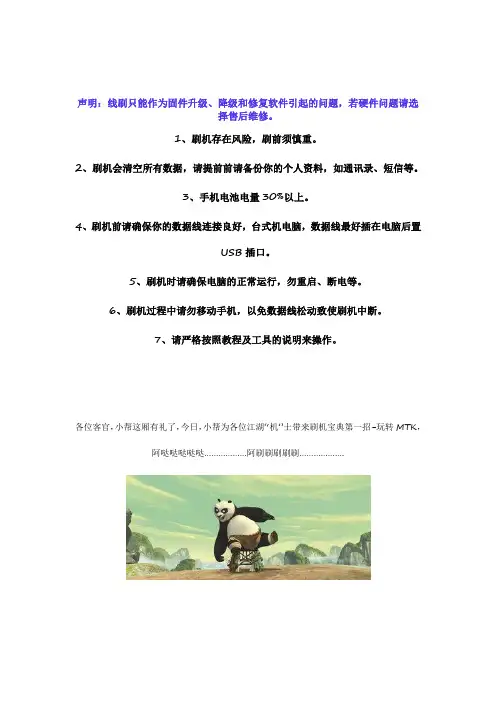

声明：线刷只能作为固件升级、降级和修复软件引起的问题，若硬件问题请选择售后维修。
1、刷机存在风险，刷前须慎重。
2、刷机会清空所有数据，请提前前请备份你的个人资料，如通讯录、短信等。
3、手机电池电量30%以上。
4、刷机前请确保你的数据线连接良好，台式机电脑，数据线最好插在电脑后置USB插口。
5、刷机时请确保电脑的正常运行，勿重启、断电等。
6、刷机过程中请勿移动手机，以免数据线松动致使刷机中断。
7、请严格按照教程及工具的说明来操作。
各位客官，小帮这厢有礼了，今日，小帮为各位江湖“机”士带来刷机宝典第一招-玩转MTK，阿哒哒哒哒哒………………阿刷刷刷刷刷……………….驱动安装。
解压，然后选择驱动自动安装：采用联发科CPU芯片的手机一般都属于MTK平台。
MTK线刷模式比较特殊，手机界面无显示，只以设备管理器里面弹出MTK驱动端口判断手机是否进入MTK线刷模式。
MTK平台进入线刷模式的操作方法一般为:第一种：【不带电池】按住音量减键，然后把手机插上数据线连接电脑。
第二种：【不装电池】，不按任何按键，然后把手机插上数据线连接电脑。
【最常用】第三种：【带电池】不按任何按键，然后把手机插上数据线连接电脑。
【一体机常用】这三种方式可交替尝试，手机界面是全黑的，没有任何显示，若手机显示了任何字符或者图案或者充电界面，就不是线刷模式。
需要拔线关机重新操作。
手机连接电脑的一瞬间，电脑会提示安装驱动，设备管理器端口显示MTK驱动，驱动只会显示2~3秒钟左右就会消失。
注意眼睛盯着看。
只有MTK驱动显示了，证明进入线刷模式成功。
才能进行刷机操作。
查看驱动-确认驱动是否正确安装驱动没有签名怎么办呢？温馨提示：如果是台式机的win7系统，可以把电脑重启，狂点【F8】按键，等待电脑进入高级管理界面，关闭驱动签名验证。
其他系统的电脑就要去百度上搜索寻找相应的方法啦，一定要先关闭驱动签名验证，把驱动名称前面的感叹号弄消失了才可以。
关闭驱动签名以后，重新插上手机，查看现在刷新的驱动名字是不是不带感叹号啦！就代表驱动名称正确识别到了。
MTK平台写号工具使用方法 SN STATION写号工具使用指南-推荐下载
SN STATION写号工具使用指南一、双击打开SN STATION。
二、配置SN STATION：1>、将ComPort设置成：USBVCOM2>、机型目标targetselect，设置成：SmartPhone3>、配置system config1.点击system config，弹出Operate config框.2.在Function select勾选要写的地址：IMEI/BT/WIFI MAC，如果是双卡手机，IMEI勾选后，在IMEI option里勾选Dual iMEI.3.配置MD_DB和AP_DB路径，打开MD_DB配置路径：点击打开MD_DB_1，然后找到ROM安装包（及线刷包），找到BPLGUInfoCustomAppSrcP_MT6592_S00_MOLY_WR8_W1248_MD_WG_MP_V19添加。
APDB_MT6592_S01_MAIN2.1_W10.24，添加。
4.配置完后，检查一下，没问题，点击OK。
三、开始写号。
1、配置好后，点击start，然后弹出Please can code页面，再输入对于IMEI号，BT地址、wifi地址。
输入完后点击OK。
【BT和wifi地址可以随便写，但注意wifi地址前2位必须是偶数，IMEI号在手机包装盒或手机电磁槽后面都贴有】2、然后手机关机，再接USB数据线。
就会看到SN STATION会自动写号，写完后，会看到中心那个圈圈变成绿色。
表示写号成功。
【圈圈变成红色表示写号失败，重新再写一次】四、验证写号写号是否成功。
重启手机，输入*#06#查看IMEI，或者进入设置—》关于手机—》查看手机信息。
查看地址是否写入。
说明：必须开启WIFI和BT后，wifi地址和BT地址才会显示出来，否则只会显示“不可用”。

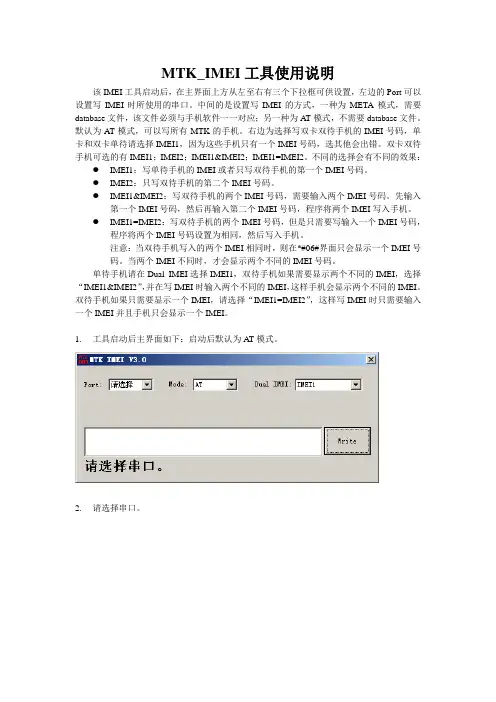

MTK_IMEI使用说明
MTK_IMEI工具使用说明该IMEI工具启动后，在主界面上方从左至右有三个下拉框可供设置，左边的Port可以设置写IMEI时所使用的串口。
中间的是设置写IMEI的方式，一种为META模式，需要database文件，该文件必须与手机软件一一对应；另一种为AT模式，不需要database文件。
默认为AT模式，可以写所有MTK的手机。
右边为选择写双卡双待手机的IMEI号码，单卡和双卡单待请选择IMEI1，因为这些手机只有一个IMEI号码，选其他会出错。
双卡双待手机可选的有IMEI1；IMEI2；IMEI1&IMEI2；IMEI1=IMEI2。
不同的选择会有不同的效果：●IMEI1：写单待手机的IMEI或者只写双待手机的第一个IMEI号码。
●IMEI2：只写双待手机的第二个IMEI号码。
●IMEI1&IMEI2：写双待手机的两个IMEI号码，需要输入两个IMEI号码。
先输入第一个IMEI号码，然后再输入第二个IMEI号码，程序将两个IMEI写入手机。
●IMEI1=IMEI2：写双待手机的两个IMEI号码，但是只需要写输入一个IMEI号码，程序将两个IMEI号码设置为相同，然后写入手机。
注意：当双待手机写入的两个IMEI相同时，则在*#06#界面只会显示一个IMEI号码。
当两个IMEI不同时，才会显示两个不同的IMEI号码。
单待手机请在Dual IMEI选择IMEI1，双待手机如果需要显示两个不同的IMEI，选择“IMEI1&IMEI2”，并在写IMEI时输入两个不同的IMEI，这样手机会显示两个不同的IMEI。
双待手机如果只需要显示一个IMEI，请选择“IMEI1=IMEI2”，这样写IMEI时只需要输入一个IMEI并且手机只会显示一个IMEI。
1.工具启动后主界面如下：启动后默认为AT模式。
2.请选择串口。
3.选择模式，默认为AT模式，选择META模式后如图：4.选择database文件。
MSTAR写IMEI号工具操作说明
M-star写IMEI号工具操作步骤
1、安装写IMEI号工具，运行，安装成功后桌面上会显示
图标，说明安装成功。
2、将写码线（校准线）接5V电源（目前我司接线是绿色接正极，黑色接负极，红色不接），然后连上手机（主板），不需要加电池，此时若第一次写码，会提示安装驱动，或者在我的电脑设备管理器中会出现未知设备（带黄色感叹号），如下图：
此时需要安装驱动，可以从列表安装或者右击USB Device更新下图所示驱动：
安装成功后，在设备管理器会出现调制解调器（如下图）
3、打开写码工具，如下图
设置OK后就可以写IMEI号了（如下图）
注意事项：
1、写IMEI号必须用校准线，不能用下载线，并且要接5V电源；
2、写IMEI号需要安装驱动，升级不需要安装驱动，若驱动安装正确，在设备管理器会出现调制解调器；
3、写IMEI号时需要等手机显示充电状态的时候才能写入IMEI号，否则有可能写不成功。
MTK平台生产软件 使用说明
版本号： 编号： 编制： 日期：
1.测试流程
1.1 SMT 后段测试流程图 （其中软件下载、BSN 写入、校准、综测、功能测试有对应的软件）
图1 1.2 组装测试流程图
（ 其中软件升级、整机终测、写IMEI 号有对应的软件）
图2
2.下载
2.1 概述 • MTK 系列主板存储系统有两个Flash 构成，一个是主Flash，用于存放手机代码部分和其他参数；
使用。另外工程人员可以通过口令进入到设置模式下，改变一些常规的设置，而高级的设置则需要 工程人员到相应的配置文件里面修改。
MTK_ATEDEMO.EXE 工具校准项分为射频和基带两个部分，射频部分包括AFC 、APC 、 Path Loss， 基带部分包括ADC • AFC 自动频率控制 • APC 自动功率控制 • Path Loss 接受增益控制 • ADC 电池电量校准
4.2 软件安装
MTK_ATEDEMO.EXE 安装非常简单，只需将整个MTK_ATEDEMO.EXE 目录Copy
到本地即可。如果想删除只需Delete 整个目录。 4.3 硬件环境 4.3.1 设备清单：
• 工控机：Generic Pentium III or above PC • 测试仪：Agilent 8960 、CMU200 • 数控电源：Agilent66xx 、Keithly23xx • GPIB 卡：NI、Agilent(and Driver) • RF Cable、测试线/夹具
另外一个NAND Flash，用于存放MP3。 • 图1 中的下载工位（SMT 后段） 是将手机软件的SOFT 代码部分下载到主板上的Flash 并且将
参数格式化，而图2 中的下载（升级） 工位（ 组装段）只是将手机软件的SOFT 代码部分更
MTK平台终端校准软件操作说明V1.0
技术文件技术文件名称：MTK平台终端校准软件操作说明技术文件编号：版本：V1.0共页(包括封面)拟制朱世鸿审核会签标准化批准雅为信息技术（上海）有限公司FAITH CONCEPT Co., LTD修改记录目录1编写目的 (3)2校准项目 (3)2.1AFC自动频率校准： (3)2.2APC自动功率校准： (3)2.3APOC发射频率响应校准： (3)2.4P A TH L OSS 接收增益校准： (3)2.5ADC电池电量校准： (4)3软件安装 (4)4硬件环境 (4)4.1设备清单： (4)4.2连接方式： (4)4.3仪器连接检查： (4)5设置 (5)5.1系统设置： (6)5.2ADC数据和线损设置： (7)5.3NVRAM与C HIP 设置： (7)5.4校准检查标准设置： (8)5.5APOC S ETTING (9)6操作 (10)7故障处理 (10)1编写目的编写本文件的目的在于详细地说明基于MTK平台的GSM终端校准软件的使用目的和操作过程，以便于对校准软件的更好操作。
由于在生产手机时，所用元器件的绝对精度通常不足以满足设备频率、功率电平和其它参数的性能目标。
校准就成为生产中不可或缺的一环, 使元器件能够满足设备频率等性能指标。
如果使用昂贵的、精度更高的、一致性更好的元器件，可以保证手机性能的一致性，就可以省去这个环节。
但是，在现实情况下，每个无线设备生产厂商都刻意要给用户提供价廉物美的产品，故为保证每个手机的性能指标，还是更多的进行手机校准。
本次介绍的校准软件是基于MTK方案。
2校准项目2.1AFC 自动频率校准：手机所发射出去的信号能否被其它接收设备正确识别、解调出来，是取决于发射信道上的中心频率。
自动频率校准就是保证发射信道上的中心频率的准确性。
无线设备一般都设计一个数字压控振荡来保证发射和接收频率的精度。
校准频率的全部物理含义就是精确的实测出数字压控振荡的斜率和节距，将此数学模型写入设备中。
蘑菇M2(通用MTK)写码工具使用说明
P age 1 of 9Propriety Information, No Dissemination or Use Allowed Without Prior Written PermissionMT6513/MT6573平台写码工具使用说明工具使用注意事项：1、使用此工具下载，只需要USB 线即可（即USB 同步线），不需要串口线；2、使用工具前需使用过单串口或多串口下载工具(即需要安装好USB 驱动程序)1、 打开SN_Write_tool_exe_v2.1132.0文件夹，双击，将有安装提示界面弹出，请按提示进行安装 然后双击，将有安装提示界面弹出，请按提示进行安装；安装好后，桌面将会显示图标2、 双击桌面上的SN_STATION 图标，将弹出下面的界面：3、电脑端插入USB线，按照如下所图设置01、点击Function Select下面的第一个的下拉框，如下图标注1；然后选择最后一项—Write IMEI + Backup Nvram(WM/Android Only),如下图标注2上海瑞岭通讯技术有限公司您的支持我我们的动力02：点击Function Select 下面的第二个的下拉框，如下图标注1选择“SmartPhone ”，如下图标注2 03：点击modem database 标签，选项目软件点击DATABASE 菜单，再选BPLG 开头的文件，如图：上海瑞岭通讯技术有限公司04：点击AP database标签，在弹出的文本选项框里选APDB开头的文件。
您的支持我我们的动力05：配置其他选项，选择Meta Mode，如下图标注1端口设为“USB VCOM”，如下图标注2Set Clean Boot勾中，如下图标注3Check Sum勾中，如下图标注4如果是双卡手机，勾中“Double IMEI”，如下图标注5上海瑞岭通讯技术有限公司06：按START(F6)4.按START(F6)后，如图所示：您的支持我我们的动力5. 写入2个IMEI码（如果是单卡，写入一个IMEI）并点击OK，14位加最后生产位，最后一位一定要写对！如本例写的码是14位1，最后个生产位一定要写96、手机装入电池关机，插入USB线，手机显示Meta Mode(如果是第一次写码则需要安装驱动，见第8步) 大约等待1分钟左右，写码工具中Write Result Indicator 显示绿色表示写码成功7、这样一个手机的写码就算完成了，可以拔手机插入第二个手机，操作如上面所说！！！8、如果第一次写码，在操作到第6步，手机显示Meta Mode后，电脑过大约10-20秒后，会弹出找到新硬件提示界面，选择释放的工具包中的驱动所在文件，路径：驱动-> Driver - USB VCOM Driver (binary)（跟单串口下载安装第9步一样的驱动），然后点击“确定”，然后点击“下一步”，完成驱动安装。
MTK平台META工具使用指导书_GSM_3G
MTK平台META工具使用指导书一、建立连接首先用串口线将手机和电脑连接，用RF Switch将手机和CMU连接，若用真电池，则要求电池不在位，若用假电池，则电源要处于关闭状态。
打开META，如下图所示1、选择串口线的端口；2、点击Disconnect；3、点击Reconnect；4、对手机上电，稍等几秒后若连接成功则端口显示为灰色(注意：必须按照1234的顺序执行)，如下图注意：上面是用串口线来连接手机和PC的，后续MTK平台可能降成本会将串口线换为USB线节省一个模拟开关，用USB线的连接方法则不同的手机是有差异的，具体要咨询硬件或软件人员。
二、检查手机发射是否OKGSM部分:点击左边红色方框中的下拉菜单，选择RF Tool，如下图1、选择TX Level and Profile选项；2、点击GMSK Graphic Ramp Settings，如下图首先要加载软件版本，点击左下角的Upload from flash，如下图选择手机对应的软件版本中的trace文件后，准备工作就OK了。
下面开始设置需要检查的手机的工作频段、信道、功率等级等控制手机发射，相应的在CMU 上设置后即可检查手机是否可以正常发射(一般检查最大功率等级)。
CMU的设置如下：1、设置CMU为某一频段(与META上的设置一致)的非信令模式；2、设置线损：首先按下右上角的Connect Control按钮；选择RF选项，设置线损；3、再按下右上角的Connect Control按钮，选择Power选项；设置功率等级与META上的一致；设置Training Sequence为GSM5；设置信道与META上的一致；然后在META工具上点击开始发射的Start按钮，如下图即可查看功率是否正常。
3G_TD部分:点击左边红色方框中的下拉菜单，选择3G TD RF Tool，如下图TD RX部分:TD TX部分,选择DPCH TX,选择对应的频段和信道,如下图:点击下图TPC level setting:三、检查手机接收是否OKMETA连接成功后，点击左边红色方框中的下拉菜单，选择RF Tool，如下图1、选择Gain Sweep选项，设置频段、信道，点击Start按钮开始接收，下面显示的是手机接收到的功率，Invalid表示接收通路不通，没有接收到信号；2、设置CMU：首先设置CMU为某一频段的非信令模式，设置线损和上面介绍的方法一致；下面设置CMU为发射模式：在上面设置线损的界面下，首先按下右上角的Connect Control按钮，然后在下面选择Generator选项，界面中的6项分别设置如下图，信道设置必须与META上的设置一致，最后选中右边第一项的Generator，然后选择CMU数字键下的ON/OFF键来打开CMU发射；3、CMU设置OK，并打开发射后，点击开始接收Start按钮，如下图当Ant. Power对应的接收功率与CMU的发射功率基本相当时，说明手机接收通路正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SN STATION写号工具使用指南一、双击打开SN STATION。
二、配置SN STATION：
1>、将ComPort设置成：USBVCOM
2>、机型目标targetselect，设置成：SmartPhone
3>、配置system config
1.点击system config，弹出Operate config框.
2.在Function select勾选要写的地址：IMEI/BT/WIFI MAC，如果是双卡手机，IMEI
勾选后，在IMEI option里勾选Dual iMEI.
3.配置MD_DB和AP_DB路径，打开
MD_DB配置路径：点击打开MD_DB_1，然后找到ROM安装包（及线刷包），找到BPLGUInfoCustomAppSrcP_MT6592_S00_MOLY_WR8_W1248_MD_WG_MP_V19添加。
AP_DB配置路径：点击打开AP_DB，然后找到ROM安装包（及线刷包），找到APDB_MT6592_S01_MAIN2.1_W10.24，添加。
4.配置完后，检查一下，没问题，点击OK。
三、开始写号。
1、配置好后，点击start，然后弹出Please can code页面，再输入对于IMEI号，BT地
址、wifi地址。
输入完后点击OK。
【BT和wifi地址可以随便写，但注意wifi地址前2位必须是偶数，IMEI号在手机包装盒或手机电磁槽后面都贴有】
2、然后手机关机，再接USB数据线。
就会看到SN STATION会自动写号，写完后，会看
到中心那个圈圈变成绿色。
表示写号成功。
【圈圈变成红色表示写号失败，重新再写一次】
四、验证写号写号是否成功。
重启手机，输入*#06#查看IMEI，或者进入设置—》关于手机
—》查看手机信息。
查看地址是否写入。
说明：必须开启WIFI和BT后，wifi地址和BT 地址才会显示出来，否则只会显示“不可用”。
