桥梁检测的方案.doc
桥梁交工检测方案
桥梁交工检测方案1. 背景桥梁建设是现代化城市建设的重要组成部分。
在桥梁工程建设结束后，需要进行交工检测，以确保桥梁建设符合设计要求，符合安全要求，经过交工检测合格方可交付使用。
2. 检测内容桥梁交工检测应包括以下内容：2.1 结构检测结构检测主要是检测桥梁结构的稳定性、受力状态、变形情况，检测主要内容包括：•桥墩、桥墩基础的结构稳定性检测•桥面板、钢梁、悬索索的变形检测•荷载试验，主要是对桥梁承受荷载的情况进行测试2.2 材料检测材料检测主要是对桥梁的材料进行测试，检测内容包括：•混凝土标样试验•钢筋试验•水泥的使用情况2.3 环境检测环境检测主要是测试桥梁周围的环境影响，检测内容主要包括：•混凝土凝固周期、干燥收缩试验•混凝土孔隙度比率测试•大气污染情况测试3. 检测流程桥梁交工检测包括五个阶段，分别为：3.1 准备阶段准备阶段主要是对桥梁交工检测所需的人员、仪器设备进行准备。
3.2 桥梁检查桥梁检查主要是对桥梁的结构稳定性、受力状态、变形情况进行检查。
3.3 材料检查材料检查主要是对桥梁所用的材料进行检查。
3.4 环境检查环境检查主要是对桥梁周围的环境影响进行检查。
3.5 数据汇总分析数据汇总分析主要是将桥梁检测过程中所得到的数据进行统计分析，评估桥梁交工检测结果，给出检测报告。
4. 检测报告格式桥梁交工检测报告包括三个部分，分别是封面、正文、附录。
4.1 封面封面包括以下内容：•中英文交工检测报告•桥梁名称、位置、建设单位、检测单位、检测人员、报告编写时间4.2 正文正文包括检测结论、主要检测数据、检测中发现的问题及解决方案等内容。
4.3 附录附录包括桥梁的设计图、结构设计计算书、关键部位的检测照片等内容。
5. 总结桥梁交工检测是确保桥梁建设符合设计要求和安全要求的必要步骤。
桥梁交工检测内容涉及到结构检测、材料检测和环境检测三个方面，检测报告格式应包括封面、正文和附录三部分。
公路桥梁工程检测方案范本
公路桥梁工程检测方案范本一、项目概述本次工程检测旨在对XX公路上的XX桥梁进行全面、准确的检测，以保障桥梁的安全运行和长久使用。
具体工作内容包括对桥梁结构的破损、变形、裂缝等情况进行全面的检测，并据此制定相应的维修和加固方案。
通过有效的检测和维修，保证桥梁的安全性和稳定性，同时延长其使用寿命。
二、检测目标1. 对桥梁结构物进行全面的检测，包括主梁、墩台、承台、桥面等部分，发现和记录各部位的破损、变形、裂缝等情况。
2. 利用先进的工程检测设备，进行桥梁的非破坏性检测，探测桥梁结构内部的情况，包括混凝土的质量、钢筋的腐蚀情况等。
3. 根据检测结果，制定相应的维修和加固方案，保障桥梁的安全使用。
三、检测内容1. 视觉检测：通过裸眼观察和摄像机拍摄的方式，对桥梁结构的外部进行全面检测，包括破损、色泽变化、裂缝等情况。
2. 结构变形检测：利用全站仪等测量设备，对桥梁的结构进行变形监测，发现潜在的变形问题。
3. 钢筋探伤：利用探伤仪等设备，对桥梁结构内部的钢筋进行探测，发现钢筋的腐蚀、断裂等问题。
4. 混凝土质量检测：利用混凝土无损检测仪器，对桥梁结构中混凝土的质量进行检测，发现混凝土的龄期、空鼓、裂缝等问题。
5. 桥梁荷载测试：通过搭载敲击仪器对桥梁进行荷载测试，测定桥梁在荷载作用下的响应情况，评估桥梁的承载能力和稳定性。
6. 其他检测：根据实际情况，对桥梁的其他部位进行适当的检测，包括桥梁的排水系统、防护设施、路基结构等。
四、检测方法1. 视觉检测：采用裸眼观察和摄像机拍摄相结合的方式，对桥梁结构的外部进行全面检测。
2. 非破坏性检测：采用全站仪、探伤仪、混凝土无损检测仪器等先进的工程检测设备，对桥梁进行全面和详细的非破坏性检测。
3. 荷载测试：利用敲击仪器对桥梁进行荷载测试，通过对振动响应的监测，评估桥梁的荷载性能。
4. 数据处理：采用计算机辅助设计软件，对检测数据进行全面的整理和分析，为后续的维修和加固方案制定提供科学依据。

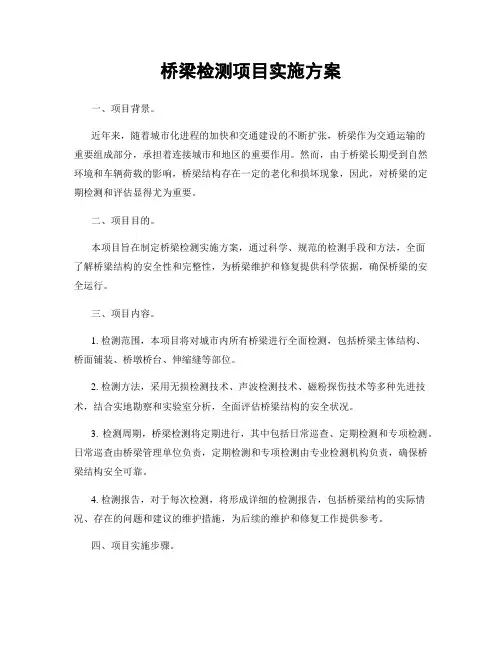

桥梁检测项目实施方案
桥梁检测项目实施方案一、项目背景。
近年来，随着城市化进程的加快和交通建设的不断扩张，桥梁作为交通运输的重要组成部分，承担着连接城市和地区的重要作用。
然而，由于桥梁长期受到自然环境和车辆荷载的影响，桥梁结构存在一定的老化和损坏现象，因此，对桥梁的定期检测和评估显得尤为重要。
二、项目目的。
本项目旨在制定桥梁检测实施方案，通过科学、规范的检测手段和方法，全面了解桥梁结构的安全性和完整性，为桥梁维护和修复提供科学依据，确保桥梁的安全运行。
三、项目内容。
1. 检测范围，本项目将对城市内所有桥梁进行全面检测，包括桥梁主体结构、桥面铺装、桥墩桥台、伸缩缝等部位。
2. 检测方法，采用无损检测技术、声波检测技术、磁粉探伤技术等多种先进技术，结合实地勘察和实验室分析，全面评估桥梁结构的安全状况。
3. 检测周期，桥梁检测将定期进行，其中包括日常巡查、定期检测和专项检测。
日常巡查由桥梁管理单位负责，定期检测和专项检测由专业检测机构负责，确保桥梁结构安全可靠。
4. 检测报告，对于每次检测，将形成详细的检测报告，包括桥梁结构的实际情况、存在的问题和建议的维护措施，为后续的维护和修复工作提供参考。
四、项目实施步骤。
1. 制定检测计划，根据桥梁的数量和分布情况，制定检测计划，明确每座桥梁的检测时间和方法。
2. 检测准备工作，确定检测人员和设备，对检测现场进行准备，包括交通管制、安全防护等。
3. 实施检测，按照计划，对桥梁进行检测，采集相关数据和样本。
4. 数据分析和报告编制，对检测数据进行分析，形成检测报告，明确桥梁的安全状况和维护建议。
5. 维护措施实施，根据检测报告的建议，对桥梁进行维护和修复，确保桥梁的安全运行。
五、项目保障措施。
1. 人员保障，确保检测人员具备专业技能和丰富经验，保障检测工作的准确性和可靠性。
2. 设备保障，配备先进的检测设备和工具，保障检测工作的顺利进行。
3. 安全保障，严格遵守安全操作规程，确保检测过程中的安全，避免事故发生。

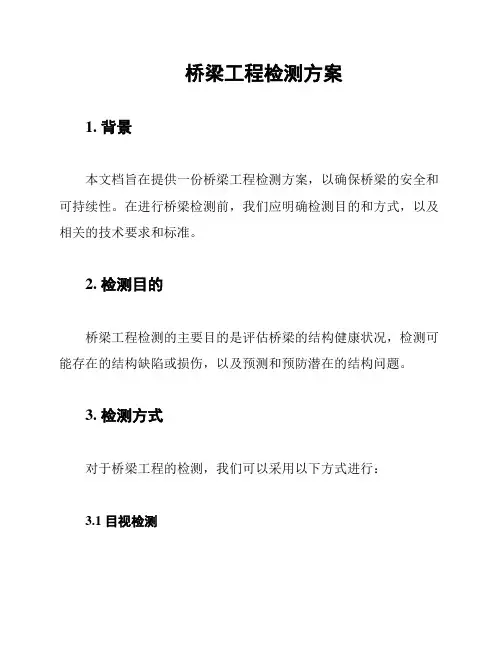

桥梁工程检测方案
桥梁工程检测方案1. 背景本文档旨在提供一份桥梁工程检测方案，以确保桥梁的安全和可持续性。
在进行桥梁检测前，我们应明确检测目的和方式，以及相关的技术要求和标准。
2. 检测目的桥梁工程检测的主要目的是评估桥梁的结构健康状况，检测可能存在的结构缺陷或损伤，以及预测和预防潜在的结构问题。
3. 检测方式对于桥梁工程的检测，我们可以采用以下方式进行：3.1 目视检测通过目视检测的方式，工程师可以观察桥梁的表面状况，包括裂缝、变形、腐蚀等。
同时，还可以对桥墩、梁、横梁等部分进行检查，以确定是否存在明显的结构问题。
3.2 无损检测无损检测是一种非破坏性的检测方式，通过使用声波、电磁波或其他方法来评估桥梁结构的健康状况。
例如，超声波探伤、磁粉探伤等技术可以有效地检测隐蔽的结构缺陷。
3.3 负荷试验负荷试验是一种通过施加额外荷载来评估桥梁结构的强度和刚度的方法。
通过在桥梁上施加荷载，可以测试其承载能力和变形情况，并评估结构的可靠性。
3.4 数据分析和评估通过收集和分析检测数据，我们可以评估桥梁的结构健康状况，并预测其未来的使用寿命。
我们将使用相关的技术要求和标准，对检测数据进行评估，并提供详细的检测报告。
4. 技术要求和标准在进行桥梁工程检测时，我们将遵守以下技术要求和标准：- 检测设备应符合行业标准，并经过校准和验证。
- 检测人员应具备相关的专业知识和经验，并按照要求进行培训和认证。
- 检测过程应安全可靠，确保工作人员和周围环境的安全。
- 检测数据应准确可靠，并按照标准进行分析和评估。
5. 结论本文档提供了一份桥梁工程检测方案，明确了检测目的和方式，介绍了常用的检测方法，并强调了技术要求和标准的重要性。
通过按照该方案进行检测，我们可以及时发现和处理桥梁结构问题，确保桥梁的安全和可持续性。
桥梁检测活动策划方案
桥梁检测活动策划方案桥梁检测活动策划方案一、项目背景1.1 项目概述随着城市发展的不断提速，城市桥梁作为城市交通的重要组成部分，发挥着极其重要的作用。
然而，由于桥梁长时间受到自然环境和车辆等外界因素的影响，会出现各种隐患，如裂缝、锈蚀、变形等。
为了确保桥梁的正常使用和安全性，定期进行桥梁检测显得尤为重要。
1.2 项目目的本项目的目的是通过对城市内部的桥梁进行全面、系统的检测，及时发现和解决桥梁存在的问题，确保桥梁的正常使用和安全性，提高城市交通的效率和便利性。
1.3 项目范围本项目主要涉及城市内部的桥梁检测活动，囊括桥梁表面检查、结构安全评估、材料检测等内容。
二、项目方案2.1 活动策划2.1.1 活动目标通过本次活动，全面检测城市内所有的桥梁，及时发现和解决存在的问题，确保桥梁的正常使用和安全性。
2.1.2 活动内容（1）桥梁表面检查：对桥梁表面进行视觉检查，发现可能存在的裂缝、锈蚀等问题。
（2）结构安全评估：对桥梁的结构安全性进行评估，通过计算和模拟，发现桥梁可能存在的结构问题。
（3）材料检测：对桥梁使用的材料进行检测，确保材料的质量和耐久性。
2.1.3 活动流程（1）活动准备阶段：确定活动的目标和内容，制定活动计划，组建活动筹备团队。
（2）活动实施阶段：组织桥梁检测人员进行活动，按照检测计划进行桥梁检测。
（3）活动总结阶段：总结本次活动的成果和经验，提出改进意见。
2.2 人员组织2.2.1 项目经理：负责整个项目的策划和实施，并协调各个环节。
2.2.2 桥梁检测人员：负责具体的桥梁检测工作，包括表面检查、结构安全评估、材料检测等。
2.2.3 活动筹备团队：负责制定活动计划和准备工作，包括活动时间、人员组织、物资准备等。
2.3 物资准备2.3.1 桥梁检测设备：包括视觉检测器材、结构评估软件、材料检测仪器等。
2.3.2 活动办公用品：包括办公桌椅、电脑、打印机、文具等。
2.3.3 活动宣传物料：包括活动海报、宣传单页、活动T恤等。

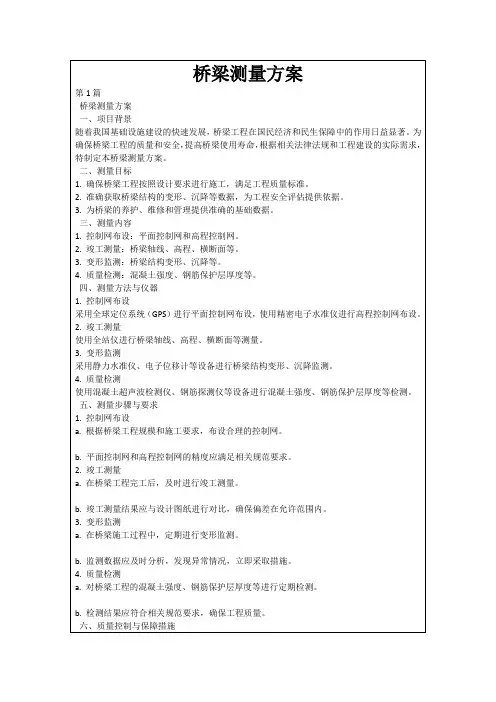

桥梁测量方案
三、测量内容及要求
1.控制网布设
-平面控制网：采用高精度GPS技术，布设满足工程需求的控制点。
-高程控制网：采用二等水准测量方法，布设高程控制点。
2.施工放样
-根据设计图纸，对桥梁轴线、边线、高程等关键点进行放样。
3.变形监测
-对桥梁主要构件的变形、沉降进行定期监测。
3.为桥梁的养护、维修和管理提供准确的基础数据。
三、测量内容
1.控制网布设：平面控制网和高程控制网。
2.竣工测量：桥梁轴线、高程、横断面等。
3.变形监测：桥梁结构变形、沉降等。
4.质量检测：混凝土强度、钢筋保护层厚度等。
四、测量方法与仪器
1.控制网布设
采用全球定位系统（GPS）进行平面控制网布设，使用精密电子水准仪进行高程控制网布设。
2.施工放样
-根据设计图纸，计算放样点坐标。
-使用全站仪进行现场放样，确保放样精度。
3.变形监测
-在桥梁主要构件上安装监测设备。
-定期采集数据，进行变形分析。
4.竣工验收测量
-对桥梁轴线、高程、横断面等进行全面测量。
-对比测量结果与设计值，确保满足工程质量要求。
六、质量控制与保障措施
1.人员培训
-对测量人员进行专业培训，提高业务水平。
b.平面控制网和高程控制网的精度应满足时进行竣工测量。
b.竣工测量结果应与设计图纸进行对比，确保偏差在允许范围内。
3.变形监测
a.在桥梁施工过程中，定期进行变形监测。
b.监测数据应及时分析，发现异常情况，立即采取措施。
4.质量检测
a.对桥梁工程的混凝土强度、钢筋保护层厚度等进行定期检测。
七、法律法规依据
桥梁检测的方案
桥梁检测的方案一、检测的为啥（目的）桥梁就像个默默奉献的老伙计，每天承载着好多人和车的来来往往。
但时间一长，风吹日晒雨淋的，它可能就会有点小毛病。
咱们检测桥梁呢，就是要看看这个老伙计身体咋样，有没有哪里受伤或者变弱了，确保它还能安全可靠地工作，可不能让它在工作的时候突然“掉链子”啊！二、检测啥（检测内容）1. 外观查看。
这就像是给桥梁做个全身的“外貌检查”。
看看桥的表面有没有裂缝，就像检查人的皮肤上有没有伤口一样。
还要看看有没有哪里掉漆、生锈，就像看人的衣服有没有破洞、褪色。
栏杆有没有损坏，要是栏杆坏了，那可就像人的衣服少了个扣子，不仅不美观，还不安全呢。
2. 结构检测。
梁体检查。
梁体可是桥梁的“脊梁骨”啊。
要看看梁体有没有变形，就像看人的脊梁有没有弯了一样。
检测一下梁体里面的钢筋有没有生锈或者断了的情况，钢筋就像梁体的“骨头架子”，要是有问题可不得了。
桥墩和桥台。
桥墩和桥台是支撑桥梁的“大脚”。
看看它们有没有倾斜、位移，就像看人的脚站得稳不稳。
还要检查它们的基础有没有被水冲刷或者被土给“挤歪”了。
3. 附属设施检测。
伸缩缝。
伸缩缝就像桥梁的“关节”，热胀冷缩的时候就靠它来活动呢。
检查伸缩缝有没有被杂物堵住，能不能正常伸缩，要是“关节”卡住了，桥梁肯定会觉得不舒服的。
排水系统。
排水系统就像桥梁的“泌尿系统”，要是排水不畅，水积在桥上，就像人憋尿一样难受，还会对桥梁造成损害呢。
所以要看看排水管有没有堵塞，排水口有没有被盖住。
三、咋检测（检测方法）1. 人工巡查。
这是最基本的方法啦，就像医生用眼睛看病人一样。
检测人员沿着桥走，拿着小本子和笔，看到哪里有问题就记下来。
不过这种方法可能会有一些小毛病发现不了，毕竟人的眼睛有时候也会“看走眼”。
2. 仪器检测。
裂缝检测仪。
专门用来检测裂缝的宽度和深度的，就像给裂缝做个“X光”，看看这个“伤口”到底有多严重。
全站仪。
这个仪器可厉害了，用来测量桥墩、桥台的位置和变形情况，就像给它们拍个精确的照片，能清楚地知道它们有没有“乱动”。
桥梁检测方案
采集该桥资料，主要是设计文件、施工文件、竣工资料和养护维修档案等，对所调查桥梁有初步的了解。
对桥梁结构恒载变异状况调查，建立详细的数据库，主要内容如下：(1)桥梁总体尺寸的测量，主要包括桥梁长度、桥宽、净空、跨径等。
(2)桥梁构件尺寸的量测，主要包括主要构件、次要构件的长度和截面尺寸等。
(3)桥面铺装层的厚度和空心板顶板厚度测定。
(4)其它附加荷载调查，如过桥管线等。
桥梁的周围环境在桥梁运营过程中会发生变化，如河道的变迁，桥梁局部冲刷在设计过程中考虑不足而造成过分冲刷；由于地质薄弱面造成的滑坡或者泥石流；桥址由于人为取土或者挖沙造成的过分开挖等。
这些环境的变化可能会对桥梁的使用和承载能力造成影响。
调查内容：水文、地质变迁，构造物变化等，重点是桥位处的冲刷、人为挖方、泥石流、滑坡等。
桥面系的主要调查内容有：1.桥面铺装：纵、横坡是否顺适，有无严重裂缝(龟裂、纵横裂缝)、坑槽、波浪，桥头是否发生跳车、裂缝和结构的关系等；2.防水排水：防水层是否破坏，桥下是否有渗水现象：排水系统是否通畅，排水管是否破坏、损伤、脱落、阻塞；3.护栏及人行道：护栏的伤害除了交通事故或者人为破坏，有时由于桥梁结构线形的改变而导致防撞护栏浮现裂缝；人行道板是否完整，是否有混凝土剥落、钢筋锈蚀和变形现象；4.伸缩装置：伸缩装置是否有异常变形，有无拉开或者挤抵现象，是否有破损、脱落、漏水现象，是否有明显的跳车；5.桥上交通信号、标志、标线、照明设施是否损失、；老化、失效，是否需要更换。
6.桥上避雷装置是否完善，避雷系统性能是否完好。
桥上路用通信、供电路线及设备是否完好。
钢筋混凝土和预应力混凝土梁桥的上部结构检查内容主要有：1.梁(板)端头、底面是否损坏，箱型梁内是否有积水，通风是否良好；2.混凝土有无裂缝、渗水、表面风化、剥落露筋和钢筋锈蚀，有无碱集料反应引起的整体龟裂现象，是否存在不正常的变换的变位；确定桥梁上部主要受力构件(如主梁、横隔板、桥梁)裂缝(深度、宽度、分布及加载对照)、变形、破损缺陷等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**** 桥承载能力静动载试验方案编制：校审：批准：****工程检测有限公司2016 年月日目录1.1 任务来源及具体任务 ...................................................1.2 项目概述 .............................................................. ..........................................................................1.3 工程质量鉴定检测依据.................................................第二章桥梁试验目的、内容及仪器...........................................2.1 荷载试验的目的 .......................................................2.2 静载荷载试验 .........................................................2.3 动载荷载试验 .........................................................2.4 使用仪器 .............................................................第三章静载试验实施 .......................................................3.1 试验项目 .............................................................3.2 测试项目及其量测方法 .................................................3.3 荷载计算 .............................................................3.4 加载车辆 .............................................................3.4.1 试验承载能力加载方案 .................................................3.4.2 荷载加载系数 .........................................................3.5 试验加载步骤 .........................................................3.6 试验加载程序 .........................................................3.7 加载方式与分级加载 ...................................................3.8 加载位置与加载工况确定 ...............................................3.8.1 车载布置 .............................................................3.8.2 挠度测点布置方案 .....................................................3.8.3 应变测点布置方案 .....................................................第四章动载测试 ...........................................................4.1 动载试验概述 .........................................................4.2 试验目的 .............................................................4.3 测试系统 .............................................................4.4 试验内容 .............................................................第五章项目组织机构、设备及人员安排.......................................5.1 项目组织机构 .........................................................5.2 参与检测的人员情况 ...................................................5.3 主要机械、仪器、及材料试验计划 .......................................5.4 桥梁检测工作安排 .....................................................第六章安全保障和配合 ...................................................6.1 安全管理目标 .........................................................6.2 安全管理主题 .........................................................6.3 建立健全安全管理网络 .................................................6.4 安全检测的技术措施 ...................................................6.5 现场操作安全事项 .....................................................6.6 用电安全注意事项 .....................................................6.7 安全管理总体计划 .....................................................6.8 环保措施 .............................................................6.9 配合 .................................................................第一章工程概况1.1 任务来源及具体任务为了加强政府对工程质量的监督控制职能和作好工程竣工质量鉴定工作，受桂阳县农村公路管理站的委托，/// 检测有限公司对**** 桥进行承载能力试验检测工作。
本次试验检测工作主要是桥梁的静、动荷载试验。
1.2 项目概述**桥位于 ** 县 X078 线，中心桩号 K18+783，交叉角度 60 度。
桥梁采用 1×20m预应力混凝土空心板，桥梁全长 32.44m，全宽 7m。
桥梁的整体布置图与横截面图分别见图 1-1 、图 1-2 、图 1-3 、图 1-4 。
图 1-1 桥梁整体布置图（单位： cm）图 1-2 桥梁横断面图（单位： cm）图 1-3 空心板端部横截面布置图（单位： mm）图 1-4 空心板跨中横截面布置图（单位： mm）（1）桥梁全长 32.44 米，即 1×20m预应力混凝土空心板；（2）设计荷载 : 公路Ⅱ级（3）桥梁宽度布置为： 7.0m=净 -6.0m( 行车道 )+2 ×0.5m（防撞栏）（4）桥梁纵、横坡：纵坡 0%、横坡 1.5%。
1.3 工程质量鉴定检测依据本次检测主要依据现行国家技术标准、部颁标准及相关技术规范、规程进行，具体包括：(1)《公路桥涵设计通用规范》 (JTGD60-2015)；(2)《公路桥梁承载能力检测评定规程》（JTG/TJ21-2011）；(3)《公路工程质量检验评定标准》（JTGF80/1-2004）；(4)《公路桥梁荷载试验规程》（ JTG/TJ21-01-2015 ）；(5)《公路钢筋混凝土及预应力混凝土桥涵设计规》（ JTGD62-2004）；(6)施工设计图和其它有关技术文件。
第二章桥梁试验目的、内容及仪器本次检测主要包括两方面的内容：静载试验检测和动载试验检测。
2.1 荷载试验的目的通常，对建成竣工后的桥梁均宜进行荷载试验，并将试验结果作为对桥梁承载能力、技术状况与工程质量进行综合评价的重要依据。
本次试验的目的主要包括：（1）检验该桥整体结构的质量和结构的可靠性；（2）判断桥跨结构在试验荷载作用下的实际受力状态和工作状态，评价结构的力学特性和工作性能，检验结构的承载能力是否能满足设计标准;（3）通过动荷载试验以及结构固有模态参数的实桥测试，了解桥跨结构的动力特性，以及各控制部位在使用荷载下的动力性能，为该桥进一步运营的养护管理提供必要的数据和资料。
2.2 静载荷载试验⑴、检验设计荷载作用跨中最大正弯矩下的挠度与应变；⑵、检验设计荷载作用支点最大剪力下的挠度与应变；⑶、试验过程中裂缝的出现及发展情况。
2.3 动载荷载试验⑴、结构振动的振幅 A 与阻尼比；⑵、结构振型的测定，结构的固有频率f0；⑶、汽车不同运行速度时的冲击系数。
2.4 使用仪器表 2-1 试验仪器设备一览表序号仪器设备名称规格、型号等单位数量123 DASP智能数据采集和分4 析系统 V1056总线多功能静态应变测7试系统824 位网络式采集仪9低频加速度传感器10百分表11电阻应变片12电子水准仪13铟钢尺14加载车15交通运输车DASP-V10工程版平台套 1软件基本模态测试软件套 1 时域模态分析软件套 1 EFDD/PPM/PZM模态分套 1析软件静态应变测量分析软套 1件冲击系数分析软件套 1 INV2366 套 1INV3060S 台 1 891-II 竖向型、水平只各 4型WY-50 只16 100mm，120Ω片10 徕卡套 1徕卡套 140t 台 2小汽车台 1第三章静载试验实施3.1 试验项目实施荷载试验是通过对桥梁施加静力荷载作用，测定桥梁结构在试验荷载作用下的结构响应，并据此判定桥梁承载能力是否满足要求。
