快恢复超快恢复二极管参数
AD DA知识点
二极管快恢复/超快恢复二极管1.快恢复/超快恢复二极管快恢复二极管（FRD）和超快恢复二极管（SRD）具有开关特性好，反向恢复时间短，正向电流大，体积较小，安装简便等优点。
可做高频、大电流的整流续流二极管，在开关电源、脉宽调制器（PWM）\不间断电源（UPS）、高频加热、交流电机变频调速等电路中应用。
反向恢复时间是快恢复/超快恢复二极管的一个重要参数。
它是衡量高频续流、整流器件性能的重要技术参数。
快恢复二极管的反向恢复时间一把内几百纳秒，正向压降约0.6V，正向电流达几安至几千安，反响峰值电压为几百伏到几千伏。
超快恢复二极管反向恢复时间更短，可低至几十纳秒。
2.硅高速开关二极管桂高速开关二极管具有良好的高频开关特性，其反向恢复时间仅为几纳秒。
典型的硅高速开关二极管产品有1N4148和1N4448（100V/0.2A/4ns）。
此两种型硅高速开关二极管的平均电流只有150mA，所以仅适用于在高频小电流的工作条件下使用，不能在开关稳压电源等高频大电流电路使用。
3.肖特基二极管肖特基二极管属于低功耗、大电流、超高速半导体器件，其反向恢复时间克小到几纳秒，正向导通压降仅0.4V左右，而整流电流可达到几千安。
肖特基二极管在构造原理上与PN结二极管有很大区别。
其缺点是反向耐压较低，一般不超过100V，适宜在低电压、大电流的条件下工作。
4.稳压二极管稳压二极管又称齐纳二极管，是一种工作在反向击穿状态的特殊二极管，用于稳压（或限压）稳压二极管工作在反向击穿曲，不管电流如何变化，稳压二极管两端的电压基本维持不变。
稳压二极管的外形与整流二极管相同。
常见稳压二极管有1N4729--1N4753，最大功耗为1W稳压电压范围我3.6--36V，最大工作电流为26--256mA。
5.变容二极管变容二极管是利用PN结结电容可变原理制成的一种半导体二极管，变容二极管结电容的大小与其PN结上的反向偏压大小有关。
反向偏压越高，结电容越小，且这种关系是成非线性的。
快恢复整流二极管参数FR101--FR107
特性曲线 Characteristic Curves
正向特性曲线（典型值） TYPICAL FORWARD CHARACTERISTIC 10
2 1
0.2 Tj = 25 °C
0.1
0.01 0.6 0.8 1 1.2 1.4 1.6 正向电压 VF(V) VF Instantaneous Forward Voltage (V)
40
30
20
10
0 1 2 4 6 10 20 40 100 通过电流的周期 Number of Cycles at 60 Hz.
最大可重复峰值反向电压 Maximum repetitive peak reverse voltage
VRRM
50 100 200 400 600 800 1000
最大均方根电压 Maximum RMS voltage
VRMS
35
70 140 280 420 560 700
最大直流阻断电压 Maximum DC blocking voltage
浪涌特性曲线（最大值） MAXIMUM NON REPETITIVE PEAK FORWARD SURGE CURRENT
平均正向电流 IF(AV) (A) IF(A) Average Forward Rectified Current (A)
正向电流降额曲线
FORWARD CURRENT DERATING CURVE
250℃/10 秒, 0.375" (9.5mm)引线长度。 250℃/10 seconds, 0.375" (9.5mm) lead length, ·引线可承受5 磅 (2.3kg) 拉力。 5 lbs. (2.3kg) tension

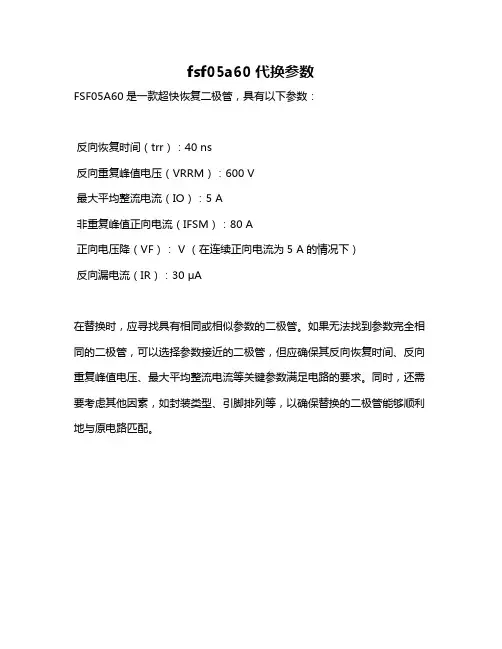

fsf05a60代换参数
fsf05a60代换参数
FSF05A60是一款超快恢复二极管，具有以下参数：
反向恢复时间（trr）：40 ns
反向重复峰值电压（VRRM）：600 V
最大平均整流电流（IO）：5 A
非重复峰值正向电流（IFSM）：80 A
正向电压降（VF）： V （在连续正向电流为5 A的情况下）
反向漏电流（IR）：30 μA
在替换时，应寻找具有相同或相似参数的二极管。
如果无法找到参数完全相同的二极管，可以选择参数接近的二极管，但应确保其反向恢复时间、反向重复峰值电压、最大平均整流电流等关键参数满足电路的要求。
同时，还需要考虑其他因素，如封装类型、引脚排列等，以确保替换的二极管能够顺利地与原电路匹配。

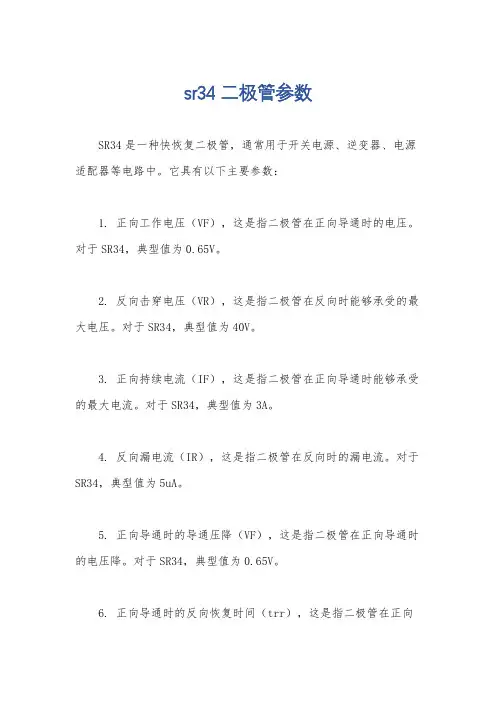

sr34二极管参数
sr34二极管参数
SR34是一种快恢复二极管，通常用于开关电源、逆变器、电源适配器等电路中。
它具有以下主要参数：
1. 正向工作电压（VF），这是指二极管在正向导通时的电压。
对于SR34，典型值为0.65V。
2. 反向击穿电压（VR），这是指二极管在反向时能够承受的最大电压。
对于SR34，典型值为40V。
3. 正向持续电流（IF），这是指二极管在正向导通时能够承受的最大电流。
对于SR34，典型值为3A。
4. 反向漏电流（IR），这是指二极管在反向时的漏电流。
对于SR34，典型值为5uA。
5. 正向导通时的导通压降（VF），这是指二极管在正向导通时的电压降。
对于SR34，典型值为0.65V。
6. 正向导通时的反向恢复时间（trr），这是指二极管在正向
导通到反向恢复的时间。
对于SR34，典型值为50ns。
7. 工作温度范围，SR34的工作温度范围通常在-55°C到
+150°C之间。
以上是SR34二极管的一些主要参数，这些参数对于设计电路和选择元器件都非常重要。
希望这些信息能够帮助到你。
MUR860 超快恢复二极管 ULTRAFAST RECOVERY DIODE
MUR860 超快恢复二极管/ULTRAFAST RECOVERY DIODE 用途: 该产品可用于高频脉宽调制电路中的输出整流和续流，因其具有反向恢复电荷少，恢复时间快的特点，所以能明显减少电路的开关损耗。
Purpose : These devices are intended for output rectifiers and flywheel diodes in a variety of high-frequency pulse-width modulated switching regulators. Their low stored charge and attendant fast reverse-recovery behavior minimize electrical noise generation and in many circuits markedly reduce the turn-on dissipation of associated power switching transistors。
特点: 极快的恢复时间，采用TO-220封装，极低的正向压降，极小的反向漏电流，600V 耐压。
Features : Ultrafast recovery time，popular TO-220 package，low forward voltage，low leakage current，reverse voltage to 600V。
极限参数/Absolute maximum ratings(Ta=25℃)电性能参数/Electrical characteristics(Ta=25℃)数值Rating 参数符号 Symbol 测试条件 Test condition 最小值 Min 典型值Typ 最大值 Max单位UnitI F =8A 1.5 V V F I F =8A T C =150℃ 1.2 VV R =600V 100 μA I R V R =600V T C =150℃ 500 μAI F =1A dIF∕dt=200A/μS 60 ns t rr I F =8A dIF∕dt=200A/μS 70 nst a I F =8A dIF∕dt=200A/μS 32 nst b I F =8A dIF∕dt=200A/μS 21 nsQ RR I F =8A dIF∕dt=200A/μS 195 nCC J V R =10V I F =0A 25 pF参数符号 Symbol 数值 Rating 单位Unit V RRM 600 V V RWM 600 V V R 600 V I F 8 AI FRM 16 AI FSM 100 AP C (Tc=25℃) 75 WT j 150 ℃T stg -55～150 ℃MUR860。
快和超快恢复二极管型号参数
20 20 10 10 10 10 20 20 20 20 10 10 10 10 20 20 20 10 10 10 45 45 45 40 40 35
35 35 35 35 50 50 35 35 35 35 35 35 50 50 35 35 35 35 35 35 30 30 30 75 75 150
30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 25 25 30 30 30 30 30 30 Max.Peak Forward Surge Current IFSM A 50 50 50 50 50 50
1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.3 1.7 2.2 2.5 2.5 2.5 2.5 2.5 2.2
超快恢复二极管
反向重 最大平均正 复峰值 向电流 电压 VRRM V IO @ TA A ℃ 最大正向峰 值浪涌电流 IFSM A 正向电压降 VF @ IF V A 最大反向 典型结电 最大转速 电流 容 恢复时间 TA=25℃ 封装 IR Cj Trr μ A pF ns
型号
/main.asp 1 安培（含铅整流器） SF11S 50 SF12S 100 SF13S 150 SF14S 200 SF15S 300 SF16S 400 SF17S 500 SF18S 600 SF11 SF12 SF13 SF14 SF15 SF16 SF17 SF18 50 100 150 200 300 400 500 600 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.3 1.3 1.7 1.7 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 30 30 30 30 15 15 15 15 30 30 30 30 15 15 15 15 35 35 35 35 35 35 50 50 35 35 35 35 35 35 50 50 A-405 A-405 A-405 A-405 A-405 A-405 A-405 A-405 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41 DO-41
超快恢复二极管型号参数
超快恢复二极管型号参数二极管（Diode）是一种常见的电子器件，其具有只允许电流在一个方向上通过的特性。
在电子电路中，二极管常被用于整流、调制、变频、开关等各种应用中。
超快恢复二极管（Ultra-Fast Recovery Diode）是一种具有较快恢复时间的二极管，其特点是在一个很短的时间内能够从导通状态恢复到封锁状态。
首先，额定电流（IO）是指二极管在规定的工作条件下，可以持续承受的最大电流。
该参数通常以安培（A）为单位，例如IO=1A表示二极管的额定电流为1安培。
其次，额定反向电压（VRRM）是指二极管所能承受的最大反向电压。
它是通过测试，将二极管的阳极连接到正向电源并施加反向电压，观察二极管是否发生击穿来确定的。
该参数通常以伏特（V）为单位，例如VRRM=100V表示二极管的额定反向电压为100伏特。
最大导通电压降（VF）是指二极管在正向导通状态下的电压降。
正向导通时，二极管前后的电压存在一个较小的压降，该参数通常以伏特（V）为单位，例如VF=0.7V表示二极管的最大导通电压降为0.7伏特。
最大反向电流（IR）是指二极管在反向工作状态下所能承受的最大反向电流。
当反向电流大于该参数时，二极管可能发生击穿并损坏。
该参数通常以安培（A）为单位。
恢复时间（Trr）是指二极管从正向导通状态恢复到封锁状态所需的时间。
超快恢复二极管的恢复时间通常较短，一般在纳秒级别，它对于高频开关电路的性能起到重要影响。
该参数通常以纳秒（ns）为单位。
除了以上几个主要参数，超快恢复二极管的其他参数还包括最大工作温度（Tjmax）、封装方式、引线间距和引线排列等。
这些参数会根据不同的厂家和产品型号而有所差异。
总结起来，超快恢复二极管的型号参数主要包括额定电流、额定反向电压、最大导通电压降、最大反向电流和恢复时间等。
这些参数对于选择和应用超快恢复二极管起到至关重要的作用，需要根据具体的电路需求进行合理选择。
ss310二极管的参数
ss310二极管的参数
SS310是一种常见的二极管型号，通常被用于整流和电压调节
等电路中。
它是一种高效的快速恢复二极管（Fast Recovery Diode），具有以下主要参数：
1. 最大正向电压（VRRM），SS310二极管的最大正向电压通常
为100V，这意味着在正向工作时，其电压不应超过100V。
2. 平均整流电流（IO(AV)），SS310二极管的平均整流电流通
常为3A，这意味着在正常工作条件下，它可以承受最大3安培的电流。
3. 最大反向峰值电流（IFRM），SS310二极管的最大反向峰值
电流通常为50A，这是指在反向工作时，瞬间可以承受的最大电流。
4. 正向压降（VF），SS310二极管的正向压降通常为1V左右，这是指在正向工作时的电压损失。
5. 反向恢复时间（trr），SS310二极管的反向恢复时间通常
为150ns左右，这是指在反向电压变为正向电压时，二极管从导通
到截止的时间。
此外，SS310二极管还具有较高的工作温度范围、较低的反向漏电流等特性。
这些参数使得SS310二极管在各种电路中都有着广泛的应用。
需要注意的是，以上参数是典型值，实际使用时应结合具体的电路设计和工作条件进行综合考虑。
