电焊机二次侧防触电措施
电焊机二次侧接地与焊件外壳接地的区别_概述说明
电焊机二次侧接地与焊件外壳接地的区别概述说明1. 引言1.1 概述:本文旨在探讨电焊机二次侧接地和焊件外壳接地之间的区别，并对它们的定义、原理、需要注意的问题以及实际应用案例进行详细说明。
这两种接地方法在焊接过程中起到了重要的作用，但其具体使用方式和安全性评估不同。
通过对二者进行对比分析，我们可以更好地理解它们各自的特点和适用场景，为工程实践提供决策依据。
1.2 文章结构:本文总共分为五个部分。
引言部分首先介绍了文章的概述、目的和结构。
第二部分将深入探讨电焊机二次侧接地，包括其定义与原理、需要注意的问题以及实际应用案例分析。
第三部分则着重研究焊件外壳接地，包括其定义与原理、需要注意的问题以及实际应用案例分析。
第四部分将对这两种接地方式进行比较与联系，包括接地手段差异性分析、安全性比较与评价以及在实际应用中的选择与决策依据。
最后一部分为结论，总结和归纳研究结果，并提出对未来工程实践的启示和建议。
1.3 目的:通过本文的撰写，旨在深入研究电焊机二次侧接地与焊件外壳接地之间的区别，并明确它们各自的定义、原理、需要注意的问题以及实际应用案例。
同时，通过对比分析这两种接地方式的差异性和安全性评价，为工程实践提供选择与决策依据。
最终，我们希望能够对这两种接地方式有一个更加全面、深入的了解，并为未来相关领域的研究和实践提供参考和启示。
2. 电焊机二次侧接地2.1 定义与原理电焊机二次侧接地是指在电焊机的输出侧，即焊枪的回路中引入接地电缆连接到接地点上。
一般而言，电焊机的工作原理是通过将输入交流电源经过变压器升高并转换为高电压直流电源，然后通过焊条、焊丝产生电弧进行焊接。
在这个过程中，为了确保安全和稳定性，需要将焊枪的回路与大地相连。
2.2 需要注意的问题在进行电焊机二次侧接地时，有一些需要注意的问题：- 接地电缆应具有足够粗度和可靠性，以承受焊接过程中产生的大量电流。
- 接地点应该选择良好的金属材料，并确保其与大地之间有良好的物理连接。
电焊作业触电事故的原因和预防
电焊作业触电事故的原因和预防电焊作业触电事故的原因和预防——防触电事故培训教材一、电焊工有可能发生触电并造成严重后果的理由:1、电焊机使用的电压不是安全电压焊机空载时，二次绕组电压一般都在 6090V，由于电压不高，易被电焊工所忽视，但其电压超过规定安全电压 36V，仍有一定危险性。
假定焊机空载电压为 70V，人在高温、潮湿环境中作业，此时人体电阻 R 约1600Ω，若焊工手接触钳口，通过人体电流为 44 mmA，在该电流作用下，焊工手会发生痉挛，易造成触电事故。
尤其是潮湿的环境中触电倒地或相当条件下比如:穿着湿透的工装背部直接靠在座位二次线回路的设备、工件上，人体成了良好的导体，此时人体电阻约为1000Ω，则通过人体的电流约为 70mmA。
超过了致命电流 50mmA，使其心脏功能衰竭、血液循环停止，造成死亡。
(实验资料表明:成年男性的平均摆脱电流约为 16mA;成年女性平均摆脱电流约为 10(5mA。
引起心室颤动的电流即为致命电流一般为 50mmA。
但是如果触电时间延长，人体触电通过电 )流即使没有达到致命电流，一样可以引起心脏颤动。
2、电焊操作者在操作过程中接触裸露带电导体的机会多，如更换焊条、手持焊钳、调节电流、接触工件(尤其在管道、容器内作业)与焊接电缆等，若电气发生故障或违犯操作规程都有可能造成触电事故。
3、焊接工作是在作业人员的紧握之下运行的，人与工具之间的电阻小。
一旦工具外露部分带电，将有较大的电流通过人体，而且由于肌肉收缩难以摆脱带电体，容易造成严重后果。
4、电焊机和焊接回路客观上存在着容易漏电的危险 1)焊接作业大多在露天，焊机、焊把线及电源线多处在高温、)焊机常常超负荷运行: 3)焊接工具有很大的移动性，其潮湿和粉尘环境中: 2 电源线容易产生拉伸、摩擦、连接松动脱落 4)损坏后不能及时修复; 5)违章操作。
以上情况易使电源线、电器线路绝缘老化，绝缘性能降低;绝缘部分损坏，致使焊机金属外壳带电导致触电事故。
电焊作业时焊工产生触电的原因及预防措施
电焊作业时焊工产生触电的原因及预防措施
1. 产生触电的原因
1.1 电源故障
电焊机本身或其配备的电源线路可能存在故障或损坏，或者存在其他电器故障，从而引发电流泄漏或短路，导致焊工产生触电。
1.2 不当操作
焊工操作时不按照规范要求，例如不戴绝缘手套、鞋子等防护装备或将电极跟
引线混淆，也可能导致触电。
1.3 场地条件
焊接现场环境条件也是产生触电的重要原因。
例如，在潮湿环境、吊挂物件过
低或接触金属电缆等状况下作业也容易造成触电。
2. 预防措施
为防止焊工产生触电，应采取以下预防措施：
2.1 定期检查电源线路
确保电源线路完好无损，检查焊接设备是否有接地线，保持电器良好的功能。
2.2 正确操作
在操作电焊机时遵守规范要求，如必须穿戴绝缘手套、鞋子等防护装备；正确
安装电极和防护罩等配件，定期检查电极是否有裂痕，保持电焊机干燥清洁。
2.3 保持场地干燥
保持电焊现场环境干燥，若是在室外作业，则需要将工作区域设置在干燥的地方，避免在潮湿的地面上操作。
2.4 常规培训
定期进行电焊作业安全规范培训。
培训焊工正确操作的技能和意识，提高其安
全防范意识和风险识别能力。
2.5 紧急预案
制定好电焊作业中出现触电事故时的紧急预案，这样可以在发生事故之后立即
进行处理，尽快救援伤员。
3. 总结
为防止电焊作业中焊工产生触电，我们需要采取一些有效的预防措施，例如检
查电源线路、正确操作电焊机、保持场地干燥等，这样可以避免火灾和其他意外伤害的发生。
最后希望我们每个电焊作业人员都能严格遵守安全规范，保证安全生产。
焊接安全用电知识
五、预防触电的安全措施 1、加强对焊工的电气安全技术教育，持证上岗。 2、电焊设备与电力线路的连接、拆除以及电焊设备的 电气维修必须由电工担任，焊工不得擅自处理。 3、做好隔离防护。电焊设备应有良好的隔离防护装置 ，避免人体育带电体接触。伸出箱外的接线端应用防护 罩盖好；有插销孔接头的设备，插销孔的导体应隐蔽在 绝缘板平面内；设备的电源线长度越短越好，一般不超 过2～3米，若临时紧迫需要较长电源线时，应在离地面 2.5米以上的墙壁上用瓷瓶隔离架设，不得将电源线拖在 地面上；各设备之间，以及设备与墙壁之间至少要留1 米宽的通道；焊接设备和电源变压器之间的通道，宽度 不能小于1.5米。
2、焊钳 ⑴结构轻便、易于操作。 ⑵绝缘性能和隔热性能要好。 ⑶与电缆的连接须简便牢靠，不得外露导线，以防触电。 3、个人防护用品 电焊工的个人防护用品包括：工作服、防护手套、绝缘胶 鞋、绝缘垫板等。 ⑴防护手套的长度不得短于300毫米，应用较柔软的皮革 或帆布制作。防护手套应保持完好和干燥。 ⑵绝缘胶鞋应保持完好和干燥。 ⑶面罩应尽量不用或少用金属材料，非用不可的金属件应 保证在正常使用时不能接触到人体。 ⑷工作服应保持完整干燥，布料应结实耐磨，而且耐火性 能要好，不产生静电。 ⑸在锅炉、容器、管道类工件内施焊时，应使用绝缘垫板 ，以防止触电。照明灯必须采用安全电压电源，一般不宜 超过12伏。
预防对策： 为了防止二次线触电事故，避免抢救不及时造成 严重伤害，必须在管理、技术和急救方面采取切 实有效的预防措施。 1.必须严格电焊工资质的管理。电焊工是国家明 确规定的特殊工种之一，其培训、考核、取证、 复审和人员的使用管理必须严格执行国家的规定 ，杜绝无证施焊现象。 2.电焊工劳保用品必须穿戴齐全。焊接作业人员 应保证工作服、绝缘鞋、绝缘手套、防护面罩、 遮光镜片质量合格，性能达到国家标准要求。这 是防止电击、电烧伤、皮肤金属化、电光眼、电 烙印和机械性伤害等的最基本和最有效的措施。
有关预防触电安全措施知识有哪些
有关预防触电安全措施知识有哪些预防触电安全知识1、不要用手、金属物或铅笔芯等东西去拨弄开关，也不要把它们插到插座孔里。
喝水或饮料时不要在插座附近喝，以免水或饮料洒到插孔里，造成电器短路，着火。
2、在户外玩耍时，要远离高压输电设备及配电室之类的地方。
不要在高压线附近放风筝，不要到配电室中去玩。
3、房子周围有许多电线，不要在电线上面搭挂、晾晒衣物，以免发生危险。
4、发现有人触电，在救助触电者时，首先要切断电源。
在切断电源之前，千万不要用手去拉触电者，否则救助者也会触电。
5、如果无法切断电源，救助者要穿上绝缘胶鞋，或带上绝缘手套，或站在干燥的木板上，用干燥的木棍、竹竿等去挑开触电者身上的电线。
6、小学生因为人小，无法对触电实施救护，应该及早地叫大人来处理，并打“120”急救电话，让医生来救护。
7、校内，不要进入写有“闲人勿进”的总电房，不要用手触摸总开关。
做到两关。
走前关灯。
8.不能与伙伴玩火，否则会带来更大的麻烦。
使用火时，需在家长陪同下使用。
防触电安全措施有哪些防止触电的一些安全措施如下：火线进开关。
合理选择导线和熔丝，不允许用普通导线代替熔丝。
采用静电防护(消除静电的最基本方法就是可靠接地)。
注意采取雷电防护措施。
电气要注意防火防爆。
施工时，严格按照有关要求进行。
1、机组建设、生产期间严格执行各项技术标准和规章制度规定，完善电气设备“五防”功能，电气设备、设施安全接地、接零牢固可靠，经常检查，全面消除装置性违章。
2、电气设备检修前，工作负责人应向全体作业人员宣读工作票，并认真讲解安全措施和邻近带电部位。
变电所清扫予试或部分停电作业时，工作负责人不能亲自参加作业，要按规定认真做好监护工作。
有两个以上工作组同时工作时，每组应分别设合格的监护人。
3、加强检修施工电源管理，严禁乱拉、乱接电源，检修施工电源必须从检修电源箱或经安检人员验收合格的临时电源箱接取，且接线规范，箱门关好。
机组大修中，必须建立临时接、拆电源审批制度，完善现场临时电源安全管理，组织专门电工人员进行接拆线工作。
预防电焊触电注意事项

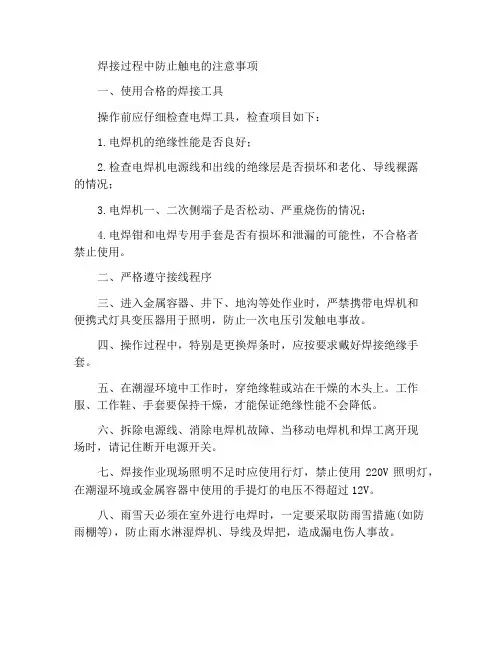

焊接过程中防止触电的注意事项
一、使用合格的焊接工具
操作前应仔细检查电焊工具，检查项目如下：
1.电焊机的绝缘性能是否良好；
2.检查电焊机电源线和出线的绝缘层是否损坏和老化、导线裸露
的情况；
3.电焊机一、二次侧端子是否松动、严重烧伤的情况；
4.电焊钳和电焊专用手套是否有损坏和泄漏的可能性，不合格者
禁止使用。
二、严格遵守接线程序
三、进入金属容器、井下、地沟等处作业时，严禁携带电焊机和
便携式灯具变压器用于照明，防止一次电压引发触电事故。
四、操作过程中，特别是更换焊条时，应按要求戴好焊接绝缘手套。
五、在潮湿环境中工作时，穿绝缘鞋或站在干燥的木头上。
工作服、工作鞋、手套要保持干燥，才能保证绝缘性能不会降低。
六、拆除电源线、消除电焊机故障、当移动电焊机和焊工离开现
场时，请记住断开电源开关。
七、焊接作业现场照明不足时应使用行灯，禁止使用220V照明灯，在潮湿环境或金属容器中使用的手提灯的电压不得超过12V。
八、雨雪天必须在室外进行电焊时，一定要采取防雨雪措施(如防
雨棚等)，防止雨水淋湿焊机、导线及焊把，造成漏电伤人事故。
预防触电的安全措施
预防触电的安全措施（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如演讲致辞、总结报告、心得体会、合同协议、条据文书、策划方案、导游词、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays for everyone, such as speeches, summary reports, insights, contract agreements, documentary evidence, planning plans, tour guides, teaching materials, complete essays, and other sample essays. If you want to learn about different formats and writing methods of sample essays, please stay tuned!预防触电的安全措施预防触电的安全措施5篇安全事故是违背人们意愿且又不希望发生的事件，制定避免发生同类事故的措施。
电焊机二次线触电的原因及预防
电焊机二次线触电的原因及预防作者：杨民来源：《城市建设理论研究》2013年第17期摘要：电焊机是建筑工地最常用的机具之一，在使用中电焊机二次线触电事故频发，原因在于二次线电压较低（空载电压一般在50V～90V）,人们对触电的成因认识不足，往往错误地认为电焊机二次线是“安全”的，导致二次线致人死亡的事故案例屡见不鲜：某造船厂有一位年轻的女电焊工，正在船舱进行电焊，因船舱内温度高而且通风不好，身上大量出汗，帆布工作服和皮手套已湿透。
在更换焊条时触及焊钳口,因痉挛后仰跌倒,焊钳落在颈部未能摆脱，造成电击，经抢救无效而死亡。
这起事故告诉我们，电焊机二次线电压虽低却足以致命。
关键词：电焊机二次线触电原因预防措施中图分类号：TG443文献标识码： A 文章编号：0引言电焊机空载电压一般在50Ｖ～90Ｖ左右，而安全电压最高等级为42V,空载电压高于安全电压，这是二次线最主要的不安全因素；另外，一般电焊机电弧引燃后，要维持电弧所需的工作电压为16Ｖ～35Ｖ，虽然在安全电压范围内，但在不良的焊接环境下如在金属结构上、金属容器、管道内或水下。
在潮湿地点进行焊接，若焊工身体状况较差，人体电阻很低，也可能造成触电。
安全电压并不是绝对安全的。
事实上，如果从更广的范围来探讨电焊机二次线触电问题，其对人体造成的伤害形式是多种多样的，电焊过程中人体与二次线接触，电流作用人体，在接触部位会产生电流灼伤，电烙印或由于中枢神经反射和肌肉强烈收缩而导致肌体组织断裂。
骨折等机械性伤害；电焊过程中产生电弧，在作业者防护不当时，可使其发生电光眼疾患或使金属微粒渗入皮肤导致皮肤金属化；另外，还有更为严重的电击。
分析这些触电事故的原因，主要存在下列不安全因素：1、触电事故的原因及不安全因素1.1电焊机和焊接回路客观上存在着触电危险（1）电焊机二次绕组绝缘损坏，二次接线柱绝缘不良，致使电焊机外壳带电，而电焊机未接地接零或接地接零、漏电保护器出现问题，电源无法断开，电焊机外壳长时间带电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电焊机二次侧防触电措
施
集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
电焊机二次侧防触电措施1引言
电焊机是现代工业生产中最常用的设备之一。
焊接操作速度快，可以瞬间将同种金属材料永久性连接，焊接后焊缝具有很高的密闭性和强度。
因此，电焊工艺广泛应用于航空航天、船舶、汽车、建筑、容器制造等的各个工业领域。
电焊作业属于特种作业。
在使用电焊机的过程中，由于工作电压高又有高达7000℃的电弧，除了会产生高温电弧伤人之外，还容易产生焊机触电伤人事故。
我单位前几年因电焊机作业发生多起伤人事故，引起单位领导的高度重视，经过笔者大量查阅相关资料，对触电事故进行了详细分析，最终找到了触电事故发生的原因，并采取了有效的防范措施。
2电焊机二次电压危害分析
国家规定交流电焊机的二次电压不得超过85V，直流电焊机不得超过
90V，所以人们就误以为电焊机二次电压是低电压，是安全电压，不会伤人，其实不然。
2.1二次侧空载时的触电危害分析
空载时，直流焊机电压为55-90V，交流焊机为60-80V，而我国制定的安全电压最高等级为42V。
焊机的空载电压高于安全电压，这是二次线最主要的不安全因素。
但由于电压不是很高，而往往被人忽视，尤其使焊工焊接触电危险性比较大。
根据计算，当焊机空载电压为70V时，人在潮湿地点操作，且防护用品穿戴不规范，此时的人体电阻值R约为1600Ω左右，若焊工手一旦接触钳口，通过人体的电流为：
研究证明，通过人体的电流达到或超过摆脱电流（一般男为16mA，女为10mA），人体就不能自主摆脱带电体，会感到异常痛苦。
如时间过长，则可能昏迷甚至死亡。
通过人体的电流达到或超过30mA时，数秒至数分钟就会致人死亡。
50mA的电流通过人体的时间达1s，就可能发生室颤，使人死亡。
2.2焊接时二次侧触电危害分析
一般电焊机电弧引燃后，要维持电弧所需的工作电压为16V～35V，虽然在安全电压范围内，但由于电焊机输出电压与输出电流之间存在一个陡降的外特性关系，即在焊接引弧时，输出的电压即二次电压较高，而电流较小；当电弧稳定时，输出电压迅速降低，而输出的电流急剧增大。
也就是说，在焊接条件形成时，电焊机输出的电源是低电压高电流。
输出电压的大小是由电弧长度（即负载电阻）决定的，电弧长输出的电压就高，电弧短输出的电压就低，焊条与焊件相碰短路时，电压趋于零，而电流最大。
一般情况下，交流电焊机在电弧形成后它的输出电压只有30V左右，似乎在安全电压范围内，但此时它的输出电流很大，通常大于100A。
因此，在焊接作业中，二次侧电压的危害极大。
2.3其他因素分析
焊接作业常处在恶劣的工作环境中。
如在金属构件上、管道内或潮湿环境中作业，极易发生触电事故；若在高温环境下作业，大量的汗水会使电焊工的衣服湿透，此时人体的电阻也变得较低。
可见安全电压并不是绝对的。
3二次触电形成原因分析
发生二次触电的原因是多方面的，但都是由于生产中的不安全因素导致人与地形成导电回路。
这些不安全因素主要有：
3.1电焊机二次绕组绝缘损坏，二次接线柱绝缘不良，致使电焊机外壳带电，而电焊机未接地、接零或漏电保护器出现问题，电源无法断开，电焊机外壳长时间带电。
3.2二次输出端接线柱无防护罩、二次电缆线裸露、电焊钳绝缘不合格而出现漏电现象。
3.3电焊机一次侧线路老化、绝缘损坏漏电，使焊机外壳带电，如果二次侧线路也老化、绝缘损坏与焊机外壳连接时，致使一次电压窜入二次。
3.4利用厂房的金属结构、管道、轨道、天车吊钩或其他金属物搭接作为焊接回路等。
由于上述设备和环境危险因素的存在，在焊工产生失误或在正常操作的情况下其他人员触及不正常带电体会出现下列现象：人的手或身体接触漏电的电焊机外壳、二次线和焊钳等的漏电部分、焊条和焊钳的正常带电部分，而另一只手、脚或身体的某部位又和工件、金属导电体或潮湿的地点接触，就会形成电流回路，造成触电。
4预防措施
要防止电焊机二次电压触电事故的发生，首先应加强电焊工和电焊设备的管理。
焊接作业人员必须取得焊接操作证书，穿戴齐全防护用品，严格按照焊接操作规范作业。
电焊机必须选用合格的产品，具备必要的保护装置。
电焊机的接线柱端口必须有良好的防护罩。
电焊机的电缆必须绝缘良好，不能有裸露现象。
要防止电焊机二次电压触电伤人事故的发生，主要对策一是保证焊机焊把线与人体、接地三者之间不构成导电回路；二是保证焊机焊把线或接地回线与人体、大地、变压器接地之间不形成导电回路。
对于利用变压器进行独立供电的小型焊接作业，第二条回路极易形成。
因此为保证焊接安全作业，可以采取以下防范措施：
4.1焊接操作规范要求电焊机一次侧必须装设漏电保护器，但对焊机二次侧起不到漏电保护作用，所以二次侧必须装设二次空载降压触电保护器(弧焊机防触电装置)。
对电焊机二次进行降压处理（安全空载电压小于24V），防触电装置内装有检测用电流互感器，当焊机处于空载状态时，防触电装置内控制电路将电压自动调整至安全电压，使焊机处于低压空载状态，起到防触电作用；一旦焊机处于负载状态（焊条与焊件接触产生短路电流）时，电流互感器产生信号，此信号经电子电路放大，驱动控制装置动作，使装置内的交流接触器吸合，对焊机正常供电，焊机可正常工作，使二次电压达到引弧电压的要求。
弧焊机防触电装置工作原理详见附图。
4.2采取焊件接地或接零保护措施。
在与大地隔离或接地不良的焊接件上焊接作业时，如锅炉压力容器、架空钢梁等，应防止焊接件与大地之间形成“手—脚”或“脚—脚”的跨步电压触电。
这种条件下，应采取专门措施，即人体与导体间的隔离防护，如在脚下放置木板或橡胶等绝缘件，并做好个体防护，或者对焊件采取接地接零措施；但在焊接件与焊机二次回路上不得同时存在接地或接零线。
否则，一旦焊机二次回路线接触不良时，就可能有很大的焊接电流通过接地或接零线，以致将地线或零线熔断使人体安全受到威胁。
4.3确保焊机二次线圈或接地回线系统良好。
当利用系统管道、厂房的金属构架、轨道或其它金属物搭接作为焊接接地回线时必须确保焊机二次线圈或接地回线系统良好，否则，行人触及接地回线系统也有可能造成触电事故。
对于交流焊机而言，千万不可误认为接地回线永远是没有电位，因为交流焊机两输出端点是等电位的，若接地回线接地不良时，接地回线的电位是始终存在的。
应该指出的是，具有易燃易爆性能的化工管道系统不得用作接地回线。
5结束语
由于二次电压触电问题已得到人们重视，笔者提出二次电压触电防范措施后，我单位采用电焊机加装二次空载降压触电保护器，并在每次焊接
作业前，都有电气专业人员检查焊件及焊机的接地保护情况，已杜绝了二次电压触电事故的发生，保证了操作人员及他人的人身安全。
