2.2.6 编制钢结构安装施工组织设计，经审批后，并向队组交底。
2.2.7 检查安装支座及预埋件，取得经总包确认合格的验收资料。
3 操作工艺
3.1 工艺流程：
3.2 安装准备：
3.2.1 复验安装定位所用的轴线控制点和测量标高使用的水准点。
3.2.2 放出标高控制线和屋架轴线的吊装辅助线。
3.2.3 复验屋架支座及支撑系统的预埋件，其轴线、标高、水平度、预埋螺栓位置及露出长度等，超出允许偏差时，应做好技术处理。
3.2.4 检查吊装机械及吊具，按照施工组织设计的要求搭设脚手架或操作平台。
3.2.5 屋架腹杆设计为拉杆，但吊装时由于吊点位置使其受力改变为压杆时，为防止构件变形、失稳，必要时应采取加固措施，在平行于屋架上、下弦方向采用钢管、方木或其它临时加固措施。
3.2.6 测量用钢尺应与钢结构制造用的钢尺校对，并取得计量法定单位检定证明。
3.3 屋架组拼：
屋架分片运至现场组装时，拼装平台应平整。
组拼时应保证屋架总长及起拱尺寸的要求。
焊接时焊完一面检查合格后，再翻身焊另一面，做好施工记录。
经验收后方准吊装。
屋架及天窗架也可以在地面上组装好一次吊装，但要临时加固，以保证吊装时有足够的刚度。
3.4 屋架安装：
3.4.1 吊点必须设在屋架三汇交节点上。
屋架起吊时离地50cm时暂停，检查无误后再继续起吊。
3.4.2 安装第一榀屋架时，在松开吊钩前初步校正；对准屋架支座中心线或定位轴线就位，调整屋架垂直度，并检查屋架测向弯曲，将屋架临时固定。
3.4.3 第二榀屋架同样方法吊装就位好后，不要松钩，用杉篙或方木临时与第一榀屋架固定，跟着安装支撑系统及部分檩条，最后校正固定，务使第一榀屋
件。
由于运输、堆放和吊装造成的构件变形必须矫正。
4.1.3 支座位置、做法正确，接触面平稳牢固。
4.2 基本项目：
4.2.1 构件有标记；中心线和标高基准点完备清楚。
4.2.2 结构表面干净，无焊疤、油污和泥砂。
4.3 允许偏差项目；见表5-13。
5 成品保护
5.1 安装屋面板时，应缓慢下落，不得碰撞已安装好的钢屋架，天窗架等钢构件。
5.2 吊装损坏的涂层应补涂，以保证漆膜厚度符合规定的要求。
6 应注意的质量问题
6.1 螺栓孔眼不对：不得任意扩孔或改为焊接，安装时发现上述问题，应报告技术负责人，经与设计单位洽商后，按要求进行处理。
6.2 现场焊接质量达不到设计及规范要求：焊工必须有上岗合格证，并应编号，焊接部位按编号做检查记录，全部焊缝经外观检查，凡达不到要求的部位，补焊后应复验。
6.3 不使用安装螺栓，直接安装高强螺栓；安装时必须按规范要求先使用安装螺栓临时固定，调整紧固后，再安装高强螺栓并替换。
6.4 屋架支座连接构造不符合设计要求：钢屋架安装完进行最后全面检查验收时，如支座构造不符合设计要求，不得办理验收手续。
7 质量记录
本工艺标准应具备以下质量记录：
7.1 钢结构工程竣工图、设计变更洽商记录。
7.2 安装所用钢材、连接材料和涂料等材料质量证明书或试验、复验报告。
7.3 安装过程中形成的工程技术有关的文件。
钢结构安装技术交底
安全技术交底统一。
(2)钢柱校正柱子找正包括平面位置、标高及垂直度三个内容a)钢柱的平面位置在吊装就位时，一次性对位，一般不需再调整。
b)复查标高对柱子的标高低于安装标高时，需用垫铁调整，垫铁的位置和大小应正确，符合规范要求。
c)钢柱的垂直度找正需要三台经纬仪配合进行，分别在相互垂直的方向进行观测（如下图）。
垂直度的校正直接影响到吊车梁、屋架等的安装准确性。
垂直度校正方法有敲打锲块法，千斤顶校正法，钢管撑杆斜顶法及缆风绳校正法。
可在安装时根据现场实际情况确定校正方法。
找正结束后灌入细石砼进行固定。
找正柱子时注意风力和温度的影响，防止其影响会使校正后的柱子自动产生偏斜，找正垂直度的柱子应抓紧时间进入下一步柱间支撑的安装，以达到整体连接，增加刚度。
钢柱校正示意图钢柱安装允许偏差表序号项目允许偏差（mm）1 柱脚底中心线对定位轴线 52 标高+3/-53 垂直度H/1000且≤254 弯曲矢高H/1200且≤15(5)钢柱的固定钢柱校正后，在柱的间隙浇筑C35无收缩性混凝土，强度达到70%后方可拆除缆绳。
2、钢梁吊装工艺（1）钢梁安装吊点的选择钢梁安装采用两点吊装，采用钢丝绳捆绑式吊装，两根钢丝绳夹角60度，钢丝绳捆绑点设保护管保护，以防钢丝绳被切断。
（2）钢梁安装前的准备A、吊装前要认真核对钢梁编号与其安装位置，钢梁进场后，应检查其几何尺寸，并检查高强螺栓摩擦面合格后，才能进行吊装。
B、钢梁吊装时两头需用溜绳控制，以防碰撞柱子，就位时要缓慢落钩，以便对线。
钢丝绳和钢梁之间应垫软木或铁护皮，以免损坏漆层。
C、吊车梁吊装前，对柱子的安装位移、垂直度、牛腿顶面标高进行复测；对吊车梁的梁高进行实测，根据牛腿顶面标高和梁实高确定加设标高调整垫铁并安装支座板。
D、吊车梁吊装前要事先要钢柱牛腿上放出钢梁的中心线和端线位置,并需要在钢梁下翼缘端面放标出中心线。
E、不得用撬杠撬动钢梁，以防因柱子轴线方向刚度差使柱子弯终拧扭矩值须符合设计要求，并按下式计算：M=p ·k ·d式中：M 为终扭矩值（n ·m ）p 为设计预拉力（n ）k 为扭矩系数d 为螺栓公称直径（mm ）大六角头螺栓预应力表五、技术要求1、详细阅读设计图纸及安装图纸，避免施工错误。

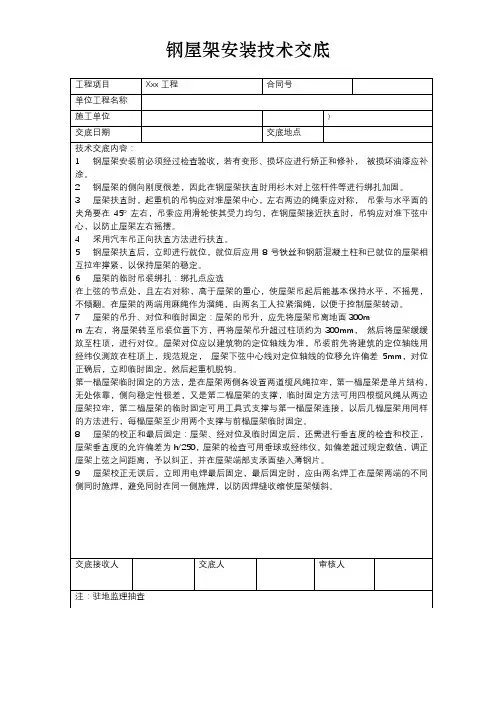

钢屋架安装技术交底
5 钢屋架扶直后，立即进行就位，就位后应用8号铁丝和钢筋混凝土柱和已就位的屋架相互拉牢撑紧，以保持屋架的稳定。
6 屋架的临时吊装绑扎：绑扎点应选
在上弦的节点处，且左右对称，高于屋架的重心，使屋架吊起后能基本保持水平，不摇晃，不倾翻。在屋架的两端用麻绳作为溜绳，由两名工人拉紧溜绳，以便于控制屋架转动。
工程项目
Xxx工程
合同号
单位工程名称
施工单位
)
பைடு நூலகம்交底日期
交底地点
技术交底内容：
1 钢屋架安装前必须经过检查验收，若有变形、损坏应进行矫正和修补， 被损坏油漆应补涂。
2 钢屋架的侧向刚度很差，因此在钢屋架扶直时用杉木对上弦杆件等进行绑扎加固。
3 屋架扶直时，起重机的吊钩应对准屋架中心，左右两边的绳索应对称， 吊索与水平面的夹角要在45º左右，吊索应用滑轮使其受力均匀，在钢屋架接近扶直时，吊钩应对准下弦中心，以防止屋架左右摇摆。
9 屋架校正无误后，立即用电焊最后固定，最后固定时，应由两名焊工在屋架两端的不同侧同时施焊，避免同时在同一侧施焊，以防因焊缝收缩使屋架倾斜。
交底接收人
交底人
审核人
注：驻地监理抽查
第一榀屋架临时固定的方法，是在屋架两侧各设置两道缆风绳拉牢，第一榀屋架是单片结构，无处依靠，侧向稳定性极差，又是第二榀屋架的支撑，临时固定方法可用四根缆风绳从两边屋架拉牢，第二榀屋架的临时固定可用工具式支撑与第一榀屋架连接，以后几榀屋架用同样的方法进行，每榀屋架至少用两个支撑与前榀屋架临时固定。
8 屋架的校正和最后固定：屋架、经对位及临时固定后，还需进行垂直度的检查和校正，屋架垂直度的允许偏差为h/250，屋架的检查可用垂球或经纬仪。如偏差超过规定数值，调正屋架上弦之间距离，予以纠正，并在屋架端部支承面垫入薄钢片。
钢结构安装技术交底
钢结构安装技术交底(总10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--钢结构安装技术交底一、工程概况：本工程为青岛三美电子有限公司新工厂工程，建筑面积㎡二、引用标准1、《钢结构设计规范》（GB50017-2002）；2、《钢结构工程施工质量验收规范》（GB50205-2001）；3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《工程测量规范》（GB50026-1993）；5、《建筑钢结构焊接规程》（JGJ81-2002）；6、《钢结构高强螺栓技术规程》（JGJ82-1991）；7、《钢结构用高强度大六角头螺栓、螺母垫圈与技术条件》（GB/T1228～1231-91）；8、《钢结构用扭剪型高强螺栓连接副》（GB/T3632～3633-95）；9、《多、高层民用建筑钢结构节点构造详图》（01SG519）；10、《建筑钢结构施工手册》。
三、材料要求1、钢构件：型号、制作质量应符合设计要求和施工质量验收规范的规定，有出厂合格证并附有有关技术文件。
2、连接材料：焊条、高强螺栓、普通螺栓的规格、型号应符合设计要求，有质量证明书并符合国家有关标准规定。
3、涂料：油漆、防火涂料技术性能应符合设计要求和有关标准规定，并有产品质量证明书。
4、其它材料：各种规格的垫铁等备用。
四、施工准备1、主要施工机具：吊装机械（吊车或塔式起重机）、吊装索具、电焊机、焊钳、焊把线、搬手、撬棍、铣刀或锉刀、垫木、垫铁、扭矩扳手、手持电砂轮、水准仪、钢尺、拉线、吊线、焊缝量规等。
2、作业条件：3、按构件明细表核对进场构件的数量，查验出厂合格证及有关技术资料。
4、检查构件在装卸、运输及堆放中有无损坏或变形。
损坏和变形的构件应予以矫正或重新加工。
被碰坏的防腐底漆应补涂，并再次检查办理验收。
5、对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查做出记录。
6、构件应按安装顺序成套供应，现场堆放场地满足现场拼装及顺序安装的需要。
建筑工程钢结构屋面工程技术交底
建筑工程钢结构屋面工程技术交底一、项目背景和施工要求1.1项目背景本项目建筑工程的钢结构屋面工程，采用钢结构屋面作为建筑的覆盖层，旨在提供对建筑物的保护和隔热功能。
1.2施工要求1)严格按照施工图纸和设计要求进行工程施工。
2)按照相关标准执行施工工艺，保证工程质量。
3)做好施工前的准备工作，包括材料准备、施工设备器械的准备等。
4)施工过程中要注意安全，按照相关安全规范操作，做好防护措施。
二、主要施工工艺及方法2.1施工工艺1)钢结构屋面的制作：根据设计要求，制作预制的钢结构屋面板。
2)屋面安装：将制作好的钢结构屋面板按照设计要求进行安装，采用焊接或螺栓连接等方式固定在屋架上。
3)屋面防水处理：对钢结构屋面进行防水处理，采用防水涂料等材料进行涂覆，以保证屋面的防水性能。
4)屋面维护：在屋面安装完成后，进行屋面的定期维护，包括清洁、修补等，以保证屋面的使用寿命。
2.2施工方法1)屋面板安装：根据设计要求确定安装点位，并严格按照安装顺序进行施工。
在安装过程中，要注意对屋面板进行水平、垂直调整，确保安装的牢固和平整度。
2)钢结构焊接：采用电弧焊接或气焊进行钢结构的焊接连接，焊接工艺要符合相关标准和规范，并进行合格的焊接检验。
3)涂覆防水层：根据设计要求，选择合适的防水涂料进行屋面的防水处理，涂覆要均匀、牢固，确保防水效果。
4)屋面维护：定期进行屋面的清洁，及时修补破损的涂层，确保屋面的完好性和使用寿命。
三、施工安全措施3.1施工现场安全1)设立施工现场安全标志和警示标志，提醒施工人员注意安全。
2)检查和维护施工设备的安全状态，确保设备正常运行。
3)在施工现场设置安全网和栏杆等防护设施，防止人员和材料的坠落。
4)操作人员必须穿戴符合要求的安全防护装备，如安全帽、手套、防护眼镜等。
3.2施工操作安全1)熟悉施工操作规程，按照规程进行作业，不得擅自更改施工工艺。
2)施工前进行现场勘查，了解周围环境情况，确保施工安全。
(完整)钢结构安装技术交底
技术交底记录
鲁JJ－005
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
鲁JJ－005
注：本记录一式两份,一份交底单位存，一份接受交底单位存.
山东省建设工程质量监督总站监制
技术交底记录
鲁JJ－005
注：本记录一式两份,一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
技术交底记录
鲁JJ－005
注:本记录一式两份，一份交底单位存，一份接受交底单位存.
山东省建设工程质量监督总站监制。
钢结构安装技术交底内容
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
