用于生产笔记本电脑散热鳍片的冲压模具的生产技术
本技术新型属于模具技术领域，且公开了一种用于生产笔记本电脑散热鳍片的冲压模具，包括下模具和上模具，所述上模具位于下模具的下方，且上模具靠近下模具的下方位置处设置有冲压头，所述下模具的内部开设有贯穿式模腔，且下模具的底部安装有架空杆，所述架空杆的底部套设有定位座，所述上模具的顶部安装有定位管，所述定位管的内部对称贯穿有丝杆，两个所述丝杆相对的一端均安装有夹块，所述夹块相对于丝杆的一侧安装有防滑垫，本技术新型设置了架空杆、定位座和贯穿式模腔，通过上述结构的协同作用，达到了便于取出冲压完毕的散热鳍片，降低散热鳍片的取出难度，无需后期浪费大量时间进行二次加工的效果。
权利要求书
1.一种用于生产笔记本电脑散热鳍片的冲压模具，包括下模具(1)和上模具(4)，所述上模具(4)位于下模具(1)的下方，且上模具(4)靠近下模具(1)的下方位置处设置有冲压头(7)，其特征在于：所述下模具(1)的内部开设有贯穿式模腔(13)，且下模具(1)的底部安装有架空杆(9)，所述架空杆(9)的底部套设有定位座(10)。
2.根据权利要求1所述的一种用于生产笔记本电脑散热鳍片的冲压模具，其特征在于：所述上模具(4)的顶部安装有定位管(6)，所述定位管(6)的内部对称贯穿有丝杆(5)，两个所述丝杆(5)相对的一端均安装有夹块(18)，所述夹块(18)相对于丝杆(5)的一侧安装有防滑垫(17)。
3.根据权利要求1所述的一种用于生产笔记本电脑散热鳍片的冲压模具，其特征在于：所述
上模具(4)的两侧均安装有上把手(3)，所述下模具(1)的两侧均安装有下把手(8)，所述上把手(3)上开设有上握槽(14)，所述下把手(8)上开设有下握槽(11)。
4.根据权利要求2所述的一种用于生产笔记本电脑散热鳍片的冲压模具，其特征在于：所述丝杆(5)相对于夹块(18)的一端安装有转把(15)，所述转把(15)的内部开设有防滑槽(16)。
5.根据权利要求3所述的一种用于生产笔记本电脑散热鳍片的冲压模具，其特征在于：所述下把手(8)靠近下握槽(11)的两侧位置处均开设有定位孔(12)，所述上把手(3)靠近上握槽(14)的两侧位置处均安装有定位杆(2)。
技术说明书
一种用于生产笔记本电脑散热鳍片的冲压模具
技术领域
本技术新型属于模具技术领域，具体涉及一种用于生产笔记本电脑散热鳍片的冲压模具。
背景技术
模具，工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具，简而言之，模具是用来制作成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成，它主要通过所成型材料物理状态的改变来实现物品外形的加工，素有“工业之母”的称号。
但是目前市场上的生产笔记本电脑散热鳍片的冲压模具没有设置便于取出冲压完毕的散热鳍片的结构，散热鳍片取出难度大，需要后期浪费大量时间进行二次加工，没有设置便于固定
不同规格冲压机的结构，只能与固定规格的冲压机进行配合使用，装置的使用范围具有局限性。
实用新型内容
本技术新型的目的在于提供一种用于生产笔记本电脑散热鳍片的冲压模具，以解决上述背景技术中提出的散热鳍片取出难度大，需要后期浪费大量时间进行二次加工和只能与固定规格的冲压机进行配合使用，装置的使用范围具有局限性的问题。
为实现上述目的，本技术新型提供如下技术方案：一种用于生产笔记本电脑散热鳍片的冲压模具，包括下模具和上模具，所述上模具位于下模具的下方，且上模具靠近下模具的下方位置处设置有冲压头，所述下模具的内部开设有贯穿式模腔，且下模具的底部安装有架空杆，所述架空杆的底部套设有定位座。
优选的，所述上模具的顶部安装有定位管，所述定位管的内部对称贯穿有丝杆，两个所述丝杆相对的一端均安装有夹块，所述夹块相对于丝杆的一侧安装有防滑垫。
优选的，所述上模具的两侧均安装有上把手，所述下模具的两侧均安装有下把手，所述上把手上开设有上握槽，所述下把手上开设有下握槽。
优选的，所述丝杆相对于夹块的一端安装有转把，所述转把的内部开设有防滑槽。
优选的，所述下把手靠近下握槽的两侧位置处均开设有定位孔，所述上把手靠近上握槽的两侧位置处均安装有定位杆。
与现有技术相比，本技术新型的有益效果是：
(1)本技术新型设置了架空杆、定位座和贯穿式模腔，通过上述结构的协同作用，解决了散热鳍片取出难度大，需要后期浪费大量时间进行二次加工的问题，达到了便于取出冲压完毕的散热鳍片，降低散热鳍片的取出难度，无需后期浪费大量时间进行二次加工的效果。
(2)本技术新型设置了丝杆、定位管和夹块，通过上述结构的协同作用，解决了只能与固定规格的冲压机进行配合使用，装置的使用范围具有局限性的问题，达到了便于固定不同规格冲压机，可以与不同规格的冲压机进行配合使用，提高装置使用范围的效果。
附图说明
图1为本技术新型的结构示意图；
图2为本技术新型A区域的放大图；
图3为本技术新型下模具的俯视图；
图4为本技术新型上模具的仰视图；
图5为本技术新型定位管的内部结构图；
图中：1-下模具；2-定位杆；3-上把手；4-上模具；5-丝杆；6-定位管；7-冲压头；8-下把手；9-架空杆；10-定位座；11-下握槽；12-定位孔；13-贯穿式模腔；14-上握槽；15-转把；16-防滑槽；17-防滑垫；18-夹块。
具体实施方式
下面将结合本技术新型实施例中的附图，对本技术新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术新型一部分实施例，而不是全部的实施例。
基于本技术新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术新型保护的范围。
请参阅图1-图5所示，本技术新型提供如下技术方案：一种用于生产笔记本电脑散热鳍片的冲压模具，包括下模具1和上模具4，上模具4位于下模具1的下方，且上模具4靠近下模具1的下方位置处设置有冲压头7，下模具1的内部开设有贯穿式模腔13，且下模具1的底部安装有架空杆9，架空杆9的底部套设有定位座10，当使用者需要加工鳍片时，将定位座10通过螺栓
与物体进行固定，将下模具1通过架空杆9与定位座10连接，使定位座10与固定物之间存有一定间距，当贯穿式模腔13中的原料被冲压成鳍片后，鳍片从贯穿式模腔13掉落至底部。
为了便于与不同规格的冲压机进行使用，本实施例中，优选的，上模具4的顶部安装有定位管6，定位管6的内部对称贯穿有丝杆5，两个丝杆5相对的一端均安装有夹块18，夹块18相对于丝杆5的一侧安装有防滑垫17，当使用者需要固定冲压机时，将冲压机的压杆插入定位管6中，将两个转把15通过防滑槽16进行转动，从而带动两个丝杆5在定位管6中进行移动，定位管6移动将压杆固定，从而将上模具4余冲压机的压杆固定。
为了便于拿取上模具4和下模具1，本实施例中，优选的，上模具4的两侧均安装有上把手3，下模具1的两侧均安装有下把手8，上把手3上开设有上握槽14，下把手8上开设有下握槽11。
为了便于转动丝杆5，本实施例中，优选的，丝杆5相对于夹块18的一端安装有转把15，转把15的内部开设有防滑槽16。
为了便于上模具4对准下模具1，本实施例中，优选的，下把手8靠近下握槽11的两侧位置处均开设有定位孔12，上把手3靠近上握槽14的两侧位置处均安装有定位杆2。
本技术新型的工作原理及使用流程：该实用新型在使用时，将定位座10通过螺栓与物体进行固定，将下模具1通过架空杆9与定位座10连接，使定位座10与固定物之间存有一定间距，当使用者需要固定冲压机时，将冲压机的压杆插入定位管6中，将两个转把15通过防滑槽16进行转动，从而带动两个丝杆5在定位管6中进行移动，定位管6移动将压杆固定，从而将上模具4余冲压机的压杆固定，将原料放置于贯穿式模腔13的上方，启动冲压机，冲压机带动上模具4进行冲压，上模具4带动冲压头7进行冲压，冲压头7对原料进行冲压，定位杆2插入定位孔12，从而对上模具4的位置进行限定，当贯穿式模腔13中的原料被冲压成鳍片后，鳍片从贯穿式模腔13掉落至底部，让使用者便于取出散热鳍片。
尽管已经示出和描述了本技术新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本技术新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本技术新型的范围由所附权利要求及其等同物限定。
电脑散热片成型五金件的连续冲压模具的生产技术
本技术新型提供一种电脑散热片成型五金件的连续冲压模具，涉及电子设备技术领域。
该电脑散热片成型五金件的连续冲压模具，包括固定板，所述固定板的内部安装有橡胶棒，所述固定板的上侧安装有散热片放置箱，所述固定板的左侧安装有伸缩复位装置箱，所述伸缩复位装置箱的内部安装有伸缩复位装置，所述散热片放置箱的上侧安装有支撑板，所述支撑板的中间开设有散热片输送口。
该电脑散热片成型五金件的连续冲压模具，在使用时通过伸缩杆进行对模具材料进行第一次缓冲，通过移动冲压装置对模具材料进行第二次冲压，通过二次冲压装置对模具材料进行第三次冲压，连续冲压成品效果好，且不需要人工操作，减少了对工作人员身体伤害的几率。
技术要求1.一种电脑散热片成型五金件的连续冲压模具，包括固定板(1)，其特征在于：所述固定板(1)的内部安装有橡胶棒(2)，所述固定板(1)的上侧安装有散热片放置箱(6)，所述固定板(1)的左侧安装有伸缩复位装置箱(23)，所述伸缩复位装置箱(23)的内部安装有伸缩复位装置(7)，所述散热片放置箱(6)的上侧安装有支撑板(8)，所述支撑板(8)的中间开设有散热片输送口(9)，所述支撑板(8)上恻安装有限位块(10)，两个限位块(10)之间放置有散热片材料(11)，所述散热片放置箱(6)的上侧安装有伸缩杆二(14)，两个伸缩杆二(14)上安装有固定架(18)，所述固定架(18)的内部开设有移动槽(17)，所述移动槽(17)的内部放置有移动冲压装置(16)，所述固定架(18)的下侧安装有固定块(19)，所述固定块(19)的下侧安装有二次冲压装置(20)，所述二次冲压装置(20)的底部活动连接有模具架(22)，所述模具架(22)的顶部开设有与移动冲压装置(16)相匹配的螺纹槽(15)，所述模具架(22)的下侧安装有模具模子(12)，所述模具模子(12)的底部开设有与限位块(10)相互匹配的限位槽(13)。
2.根据权利要求1所述的一种电脑散热片成型五金件的连续冲压模具，其特征在于：所述固定板(1)的下侧安装有支撑腿(3)，所述支撑腿(3)的内部安装有配重块(5)，所述配重块(5)的上侧安装有防震泡沫(4)。

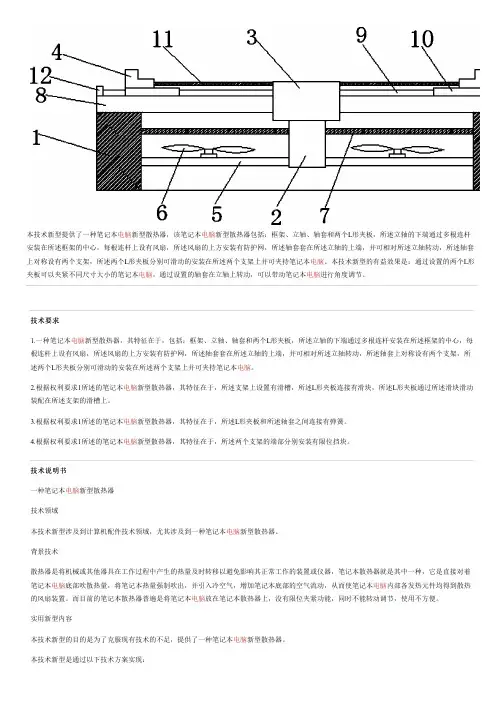

笔记本电脑新型散热器的生产技术
本技术新型提供了一种笔记本电脑新型散热器，该笔记本电脑新型散热器包括：框架、立轴、轴套和两个L形夹板，所述立轴的下端通过多根连杆安装在所述框架的中心，每根连杆上设有风扇，所述风扇的上方安装有防护网，所述轴套套在所述立轴的上端，并可相对所述立轴转动，所述轴套上对称设有两个支架，所述两个L形夹板分别可滑动的安装在所述两个支架上并可夹持笔记本电脑。
本技术新型的有益效果是：通过设置的两个L形夹板可以夹紧不同尺寸大小的笔记本电脑，通过设置的轴套在立轴上转动，可以带动笔记本电脑进行角度调节。
技术要求1.一种笔记本电脑新型散热器，其特征在于，包括：框架、立轴、轴套和两个L形夹板，所述立轴的下端通过多根连杆安装在所述框架的中心，每根连杆上设有风扇，所述风扇的上方安装有防护网，所述轴套套在所述立轴的上端，并可相对所述立轴转动，所述轴套上对称设有两个支架，所述两个L形夹板分别可滑动的安装在所述两个支架上并可夹持笔记本电脑。
2.根据权利要求1所述的笔记本电脑新型散热器，其特征在于，所述支架上设置有滑槽，所述L形夹板连接有滑块，所述L形夹板通过所述滑块滑动装配在所述支架的滑槽上。
3.根据权利要求1所述的笔记本电脑新型散热器，其特征在于，所述L形夹板和所述轴套之间连接有弹簧。
4.根据权利要求1所述的笔记本电脑新型散热器，其特征在于，所述两个支架的端部分别安装有限位挡块。
技术说明书一种笔记本电脑新型散热器技术领域本技术新型涉及到计算机配件技术领域，尤其涉及到一种笔记本电脑新型散热器。
背景技术散热器是将机械或其他器具在工作过程中产生的热量及时转移以避免影响其正常工作的装置或仪器，笔记本散热器就是其中一种，它是直接对着笔记本电脑底部吹散热量，将笔记本热量强制吹出，并引入冷空气，增加笔记本底部的空气流动，从而使笔记本电脑内部各发热元件均得到散热的风扇装置。
而目前的笔记本散热器普遍是将笔记本电脑放在笔记本散热器上，没有限位夹紧功能，同时不能转动调节，使用不方便。
用于笔记本电脑的新型散热器的制作技术
一种用于笔记本电脑的新型散热器，包括桌体、桌腿及散热装置，该桌体上开设有上下通透的方口，该散热装置位于所述方口下方并滑动设置在桌腿上，包括壳体、叶片、电机，该壳体的顶板上开设有位于方口正下方的通孔，该通孔内放置一叶片，该叶片与第一锥齿轮设置于同一转动轴上，该第一锥齿轮固设于壳体的侧板上且与第二锥齿轮啮合，该第二锥齿轮安装于电机的输出轴上，该电机固设于壳体的另一侧板上并由无线控制器进行控制；所述壳体下端设置为斜风口。
所述新型散热器能够充分散热，避免积累大量灰尘。
同时叶片未凸出于壳体，不会刮伤、碰伤使用者的腿部或钻入桌体下方的小孩。
并且壳体下端设置为斜风口，有利用热气的流出，提高散热效率。
技术要求1.一种用于笔记本电脑的新型散热器，包括桌体(1)、桌腿(2)及散热装置(3)，该桌体(1)上开设有上下通透的方口(11)，其特征在于：该散热装置(3)位于所述方口(11)下方并滑动设置在桌腿(2)上，包括壳体(31)、叶片(32)、电机(33)，该壳体(31)的顶板上开设有位于方口(11)正下方的通孔，该通孔内放置一叶片(32)，该叶片(32)与第一锥齿轮(34)设置于同一转动轴上，该第一锥齿轮(34)固设于壳体(31)的侧板上且与第二锥齿轮(35)啮合，该第二锥齿轮(35)安装于电机(33)的输出轴(331)上，该电机(33)固设于壳体(31)的另一侧板上并由无线控制器进行控制；所述壳体(31)下端设置为斜风口(311)。
2.根据权利要求1所述的新型散热器，其特征在于：所述叶片(32)的顶部与壳体(31)顶板的外表面平齐。
3.根据权利要求1所述的新型散热器，其特征在于：所述输出轴(331)通过轴承(41)装设于支撑架(42)上，支撑架(42)与壳体(31)的另一侧板固接。
4.根据权利要求1所述的新型散热器，其特征在于：所述斜风口(311)朝向桌体(1)的背面。
技术说明书一种用于笔记本电脑的新型散热器技术领域本技术属于散热器技术领域，具体涉及一种用于笔记本电脑的新型散热器。
电脑散热器鳍片的制造方法与相关技术
电脑散热器鳍片的制造方法与相关技术本技术涉及一种电脑散热器鳍片的制造方法。
系与散热片材预先冲设定位孔，再以该定位孔定位，而于散热片材之两面交替冲设各种类型之压线及各种类型之孔，该散热片材系依该各种类型之压线折弯形成，为各种具有齿轮状之散热片，其构造为前所未见且仅以一套模具即可依定位孔之定位作用在散热片材上压设各种类型之压线及孔，可节省模具费用、可降低制造成本、可提升竞争力。
技术要求1.一种电脑散热器鳍片的制造方法，其特征在于：系与散热片材上预先冲设定位孔，再以该定位孔定位，而于散热片材之两面交替冲设各种类型之压线及各种类型之孔，该散热片材系依该各种类型之压线折弯形成为各种具有齿轮状之散热片，其构造仅以一套模具即可依定位孔之定位作用在散热片材上压设各种类型之压线及孔。
2.根据权利要求1所述的电脑散热器鳍片的制造方法，其特征在于：所述各种类型之压线包含有平行线压线。
3.根据权利要求1所述的电脑散热器鳍片的制造方法，其特征在于：所述各种类型之压线包含有弧形压线。
4.根据权利要求1所述的电脑散热器鳍片的制造方法，其特征在于：所述各种类型之压线包含有喇叭形压线。
5.根据权利要求1所述的电脑散热器鳍片的制造方法，其特征在于：所述各种类型之孔包含有方形孔或方形缺口孔。
6.根据权利要求1所述的电脑散热器鳍片的制造方法，其特征在于：所述各种类型之孔包含有弧形孔。
7.根据权利要求1所述的电脑散热器鳍片的制造方法，其特征在于：所述各种类型之孔包含有斜形孔。
8.根据权利要求1所述的电脑散热器鳍片的制造方法，其特征在于：定位孔是圆孔、椭圆孔或方孔的一种或数种。
说明书电脑散热器鳍片的制造方法技术领域本技术涉及一种散热片系以两面压线及冲孔进而折弯成各种所需形状之构造的电脑散热器鳍片的制造方法。
背景技术一般习用的铜质散热片可分为组合型及一体型两种：组合型散热片，是在一铜或铝质的散热座上焊接有散热鳍片及供风扇固定的上盖组成，然而由于一般散热座及散热鳍片的焊设加工主要系籍由焊锡将其焊接固定，而为使焊锡能有效的将其铜或铝质的散热座及散热鳍片焊合，便须于其间涂设适量的助焊剂，但是当于焊接加工时该助焊剂却会产生有毒的气体，而使得工作环境受到威胁，且当焊锡与铜质的散热座及散热鳍片焊合时，其焊锡上、下方的交接处系会分别形成一铜锡合金层，然而因锡的导电及导热系数系远较铜为低，所以于散热座及散热鳍片间的焊锡及铜锡合金层便会大幅的削减热量由散热座传导至散热鳍片的速度，而影响其散热效果，再者，焊接时其上的残馀助焊剂易产生铜锈而影响散热的效能，所以于焊接后必须再对其作一铜锈的清除工作，而徒增其制造及组装的麻烦，且该清除的废弃物亦会造成环境的污染，且由于锡与铜具有不同的颜色，当其焊合后会影响到整体的美观。
适用于笔记本电脑盖铝件冲压模具加热成型治具的生产技术
本技术新型涉及一种适用于笔记本电脑盖铝件冲压模具加热成型治具，包括下模座，下模座上设置有下垫板，下垫板上设置有下模板，下垫板上还设置有外脱板，下模板在外脱板内设置，下模板内设置有加热棒，加热棒在下模板的两侧设置，还包括与下模板相匹配的上模座，上模座上设置有夹板，夹板上设置有止挡板，止挡板上设置有上模板，上模板与止挡板之间设置有加热板，夹板上设置有内脱板，止挡板和上模板在内脱板内设置，当上模座下压时，内脱板与外脱板相碰触，同时上模板与下模板相压合设置，上模座上设置有上打板，所述上打板通过顶杆与止挡板相连设置。
本技术新型减少了生产工序，提高了生产效率，节约了生产成本。
权利要求书1.一种适用于笔记本电脑盖铝件冲压模具加热成型治具，其特征在于：包括下模座(14)，所述下模座(14)上设置有下垫板(12)，所述下垫板(12)上设置有下模板(11)，所述下垫板(12)上还设置有外脱板(10)，所述下模板(11)在外脱板(10)内设置，所述下模板(11)内设置有加热棒(5)，所述加热棒(5)在下模板(11)的两侧设置，还包括与下模板(11)相匹配的上模座(4)，所述上模座(4)上设置有夹板(6)，所述夹板(6)上设置有止挡板(7)，所述止挡板(7)上设置有上模板(8)，所述上模板(8)与止挡板(7)之间设置有加热板(16)，所述夹板(6)上设置有内脱板(9)，所述止挡板(7)和上模板(8)在内脱板(9)内设置，当上模座下压时，内脱板与外脱板相碰触，同时上模板与下模板相压合设置，所述上模座(4)上设置有上打板(3)，所述上打板(3)通过顶杆与止挡板(7)相连设置。
2.根据权利要求1所述的一种适用于笔记本电脑盖铝件冲压模具加热成型治具，其特征在于：所述下模座(14)上设置有下模脚(15)。
3.根据权利要求1所述的一种适用于笔记本电脑盖铝件冲压模具加热成型治具，其特征在于：所述下垫板(12)与下模座(14)之间设置有下隔热板(13)。
散热片零件冲压成形工艺及模具设计
散热片零件冲压成形工艺及模具设计散热片零件冲压工艺及模具设计摘要冲压是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。
冲压模具在冷冲压加工中，将材料（金属或非金属）加工成零件（或半成品）的一种特殊工艺装备，称为冷冲压模具（俗称冷冲模）。
冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。
冲压件的质量、生产效率以及生产成本等，与模具设计和制造有直接关系。
模具设计与制造技术水平的高低，是衡量一个国家产品制造水平高低的重要标志之一，在很大程度上决定着产品的质量、效益和新产品的开发能力。
关键词：凸模凹模压力机吨位散热片零件冲压工艺及模具设计Abstract：A complete press tool for cutting two holes in work material at one stoke of the press, as classified and standardized by a large manufacture.Any complete press tool, consisting of a pair of mating member for producing pressworked parts ,including all supporting and actuating elements of the tool ,is a die .pressworking terminology commonly defines the female part of any complete press tool as a die.A punch holder mounted to the upper shoe holds two round punches which are guided by bushings inserted in the stripper.A compound die performs only cutting operations which are completed during a single press stroke. A compound die can produce pierced blanks to close flatness and dimens ional tolerances. A characteristic of compound die is the invertedposition of the blanking punch and blanking die. The die is fastened to the upper shoe and the blanking punch is mounted on the lower shoe. The blanking punch also functions as the piercing die ,having a tapered hole in it and in the lower shoe for slug disposal..Key word: Raised mold Concave mold Press tonnage目录1绪论 (5)1.1模具的现状和发展趋势 (5)1.1.1国内模具的现状 (5)1.1.2国内模具的发展趋势 (8)1.2国外模具的现状和发展趋势 (9)1.3散热片零件的冲压工艺及模具设计与制造方面 (10)1.3.1散热片零件的冲压工艺的设计思路 (10)1.3.2散热片模具设计的设计思路 (10)1.3.3散热片模具设计的进度 (11)2散热片冲压工艺的分析 (12)2.1工件工艺性分析与方案确定 (12)2.1.1冲裁件工艺性分析 (12)2.1.2工艺方案的确定： (13)2.2排样设计 (13)2.2.1确定零件的排样： (13)2.2.2条料宽度、导尺间宽度和材料利用率的计算 (14)2.3模具结构形式的选择与确定 (14)2.4冲压力与压力中心的计算，初选压力机 (15)2.4.1冲裁工序总力的计算 (15)2.4.2初选压力机 (16)2.4.3压力中心的计算 (17)3模具主要零件和主要工作机构的设计与标准化 (18)3.1工作零部件的设计与标准化 (18)3.1.1工作零部件的计算 (18)3.1.2工作零部件的设计与标准化 (20)3.2定位装置的设计与标准化 (23)3.2.1活动挡料销的设计与标准化 (23)3.2.2导料销的设计与标准化 (24)3.3联接件的选用与标准化 (24)3.4卸料装置与推件装置的设计与标准化 (24)3.5弹簧的选用与计算 (25)3.6支承零件的设计与标准化 (26)3.6.1模座 (26)3.6.2模柄 (26)3.6.3模架 (27)3.6.4固定板 (28)3.6.5垫板 (28)4模具的安装与调试 (29)4．1模具的装配 (29)4．2模架装配 (30)4．3总装与调试问题的预测 (30)5结束语 (32)致谢 (33)参考文献 (34)1 绪论模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志，因为模具在很大程度上决定着产品的质量、效益和新产品的开发能力。
笔记本电脑散热底壳的生产技术
本技术新型属于散热技术领域，尤其为一种笔记本电脑散热底壳，包括安装板，所述安装板的顶部开设有安装槽，所述安装槽内转动安装有第一螺杆和第二螺杆，所述安装槽内设有电机，所述电机的输出轴与第一螺杆的一端固定连接，所述第一螺杆和第二螺杆上均螺纹安装有滑动块，所述第一螺杆上固定套设有第一皮带轮，所述第二螺杆上固定套设有第二皮带轮，所述第二皮带轮与第一皮带轮之间套设有同一个皮带，所述安装板上转动安装有支撑块，所述支撑块的一侧固定安装有置放板。
本技术新型操作简单，实用性强，通过增大置放板与安装板之间的间隔距离，便于散热扇将笔记本电脑内的热量散去，保证笔记本电脑的正常运行。
权利要求书1.一种笔记本电脑散热底壳，包括安装板(1)，其特征在于：所述安装板(1)的顶部开设有安装槽(2)，所述安装槽(2)内转动安装有第一螺杆(3)和第二螺杆(4)，所述安装槽(2)内设有电机(5)，所述电机(5)的输出轴与第一螺杆(3)的一端固定连接，所述第一螺杆(3)和第二螺杆(4)上均螺纹安装有滑动块(6)，所述第一螺杆(3)上固定套设有第一皮带轮(7)，所述第二螺杆(4)上固定套设有第二皮带轮(8)，所述第二皮带轮(8)与第一皮带轮(7)之间套设有同一个皮带(9)，所述安装板(1)上转动安装有支撑块(10)，所述支撑块(10)的一侧固定安装有置放板(11)，所述置放板(11)上设有散热扇(12)，所述置放板(11)的底部固定安装有两个铰接块(13)，所述铰接块(13)上铰接有铰接杆(14)，所述铰接杆(14)远离对应的铰接块(13)的一端铰接在对应的滑动块(6)。
2.根据权利要求1所述的一种笔记本电脑散热底壳，其特征在于：所述第一螺杆(3)远离电机(5)的一端转动安装有第一转动块，所述第一转动块远离第一螺杆(3)的一侧与安装槽(2)的一侧内壁固定连接，所述第二螺杆(4)的两端均转动安装有第二转动块，两个第二转动块相互远离的一侧分别与安装槽(2)的两侧内壁固定连接。
散热器壳体与散热器鳍片冲压组合结构及冲压模具[实用新型专利]
专利名称：散热器壳体与散热器鳍片冲压组合结构及冲压模具专利类型：实用新型专利
发明人：赵远鸿,薛志达,廖志罡,熊纯明,郭平根,李健勇
申请号：CN201921539121.8
申请日：20190917
公开号：CN210996125U
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种散热器壳体与散热器鳍片冲压组合结构及冲压模具，其中，散热器壳体与散热器鳍片冲压组合结构包括一散热器壳体及若干片散热器鳍片，散热器壳体上具有相互平行的固定肋条，固定肋条上均形成有嵌置槽；散热器鳍片包括主体片和反折片，反折片于主体片的末端反向折弯形成，主体片的下端和反折片与嵌置槽相适配并嵌入嵌置槽中；反折片经冲压形成有往外膨胀凸出的侧部，使主体片下端和反折片与嵌置槽内侧面相卡紧组合。
本实用新型散热器壳体与散热器鳍片冲压组合结构加工容易、不破坏基座固定肋条、组合稳固；本实用新型冲压模具能对散热器鳍片的反折片进行冲压，能一次完成单片或多片或全部散热器鳍片的冲压组合。
申请人：东莞市泰日升科技有限公司
地址：523000 广东省东莞市虎门镇中国电子东莞产业基地爱华工业园B区
国籍：CN
代理机构：东莞众业知识产权代理事务所(普通合伙)
代理人：何恒韬
更多信息请下载全文后查看。
一种用于笔记本电脑处理器用散热片的加工模具[实用新型专利]
专利名称：一种用于笔记本电脑处理器用散热片的加工模具专利类型：实用新型专利
发明人：姜波,周波
申请号：CN201820092093.9
申请日：20180119
公开号：CN207806388U
公开日：
20180904
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于笔记本电脑处理器用散热片的加工模具，包括底座、液压缸，所述底座的上端固定设置有第一固定板，所述第一固定板的两侧分别固定设置有滑杆，所述滑杆远离第一固定板的一侧固定设置有第二固定板，所述第一固定板与第二固定板之间通过轴承活动安装有丝杆，所述丝杆远离第一固定板的一端通过安装座固定设置有电机，所述电机的输出轴端与丝杆固定连接。
本实用新型通过设置电机、丝杆，启动电机，通过电机正转带动丝杆的转动，从而带动下模在滑杆上移动，进而将下模带出装置内侧，将加热好的加工件放置在活动件上，通过电机反转带动下模进入装置内侧到达上模的下方，通过电机的带动避免的人工上料的工序，提高了生产效率。
申请人：重庆群益精密模具有限公司
地址：402560 重庆市铜梁区东城街道办事处龙飞路7号(宝根电子厂内5.6号厂房一楼)
国籍：CN
代理机构：重庆乐泰知识产权代理事务所(普通合伙)
代理人：刘佳
更多信息请下载全文后查看。
一种计算机散热格栅冲压模具[实用新型专利]
专利名称：一种计算机散热格栅冲压模具专利类型：实用新型专利
发明人：韩勇
申请号：CN202021687152.0
申请日：20200814
公开号：CN213256705U
公开日：
20210525
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种计算机散热格栅冲压模具，具体涉及计算机领域，包括下模板，所述下模板顶端的一侧可拆卸安装有导向柱，所述导向柱底端的表面可拆卸安装有稳定底座，所述稳定底座的顶端开设有安装槽，所述安装槽内部的底端固定安装有支撑柱，所述支撑柱的一侧固定安装有支架，所述支撑柱的内部开设有安装口，所述导向柱的一侧可拆卸安装有降温装置，所述下模板顶端的一侧开设有下定位槽。
本实用新型通过设置稳定底座、安装槽、支撑柱和支架之间的相互配合，从而达到了导向柱稳定性好的效果，避免了因为导向柱的接地面积小，再加上装置是工作在外部的，所以一旦受到碰撞，会导致损坏的问题，从而减少了损失。
申请人：上海礼乾机械设备制造有限公司
地址：201803 上海市嘉定区江桥镇星华公路2670号1幢2区
国籍：CN
代理机构：广州科捷知识产权代理事务所(普通合伙)
代理人：袁嘉恩
更多信息请下载全文后查看。
