地暖铺设施工技术交底
3、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。
4、对现场进行清理，打扫干净，达到地板辐射施工要求。
二、施工工艺方法要求
（一）地板辐射施工工艺流程
4、加热管的配管和敷设
4.1按照设计图纸，选用符合规格尺寸和长度要求的卷管来进行敷设。
图辐射供暖地板加热管的布管方式
4.2 加热管应严格按照设计图纸标定的管间距和走向铺设，加热管应保持平、直，管间距的安装误差不应大于±10mm。
4.3加热管安装时应禁止管道拧劲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，防止出现“死折”。
5.2.3在分水器的进水管与集水器的出水管之间，宜设置旁通管。旁通管上应设置阀门，以保证对供暖管路系统冲洗时污水不流进加热管。
5.3分集水器的固定
5.3.1分集水器一般均通过支架支撑，安装时按照图纸标定的高度，经号眼打孔后用膨胀螺栓可靠固定在墙壁上，然后再将分集水器安装在支架上；
5.3.2禁止在有防水层的地面上打孔固定分、集水器装饰板；
5.1分集水器安装
5.1.1安装位置的确定
分集水器的安装应在开始敷设加热管之前进行。安装时应根据分集水器的结构形式、规格及图纸和技术文件的安装要求，确定安装位置及定位尺寸。
5.1.2分集水器安装位置确定时注意事项：
a) 分集水器及供暖、回水管道、阀门等安装及检修方便；
b) 运行时分集水器的控制阀门调节方便；
4.4加热管的弯曲半径不宜小于管外直径的6倍。防止造成加热管机械损伤。
4.5加热管用塑料卡钉固定在绝热层上；固定点的间距，直管段部分宜为0.5－0.7m，弯曲管段部分宜为0.2－0.3m。
4.6采用专用工具切管，切口断面应平整，并应垂直于管轴线。
4.7埋设于填充层内的加热管不允许有接头。在集、分水器附近以及其它局部加热管排列比较密集的部位（管间距小于100mm），加热管外部应采取设置柔性套管等措施。
5.3.3分集水器前挡板可在地面辐射供暖工程施工完毕后再安装；
5.3.4当分集水器安装在起居室内时，在安装高度允许时支脚应高出室内净地坪50 mm～100 mm；
5.3.5分集水器水平安装时应能保证与供、回水管连接后能及时排除管道内的积气。
6、系统水压试验并保压
低温热水系统的水压试验应按照有关规范要求进行。水压试验合格后,系统应保持不小于0.4Mpa的压力，然后进行混凝土填充层的浇注。
4.8 加热管出地面至集、分水器连接处，弯管部分不宜露出地面面层。加热管出地面至集、分水器下部球阀接口之间的明装管段外部应进行保温。保温部分管道应高出面层150-200 mm。
4.9 加热管的环路布置应尽可能少穿伸缩缝；穿越伸缩缝处，应设长度不小于200mm的两端均匀的柔性套管。
5、分集水器装置的安装、连接、固定
7、铺设钢丝网、混凝土层（填充层）施工
7.1 混凝土浇注前在加热管上、下满铺直径Ф3，网眼幅宽为@50mm的钢丝网片，搭接宽度宜为100mm，防止混凝土开裂。
7.2 混凝土填充层在与内外墙、柱及过门等交接处、供暖地板面积超过30m²或长边超过6m时，应设置从绝热层的上边缘到填充层的上边缘整个截面隔开的伸缩缝。伸缩缝宽度不应小于8mm，填充材料宜采用聚苯保温板或高发泡聚乙烯泡沫塑料。B1级。
7.3 现浇过程中加热管及钢丝网不允许有翘起现象，以免影响加热管上保护层的厚度及出现露网现象。
7.4 地面混凝土浇筑宜用C20细石混凝土 (内掺5%微膨胀剂)。
地暖铺设施工技术交底
技术交底记录
编号：008
工程名称
交底部位
3#～6#住宅楼室内地暖辐设与浇筑
施工单位
日期
2018年8月6日
交底提要：住宅楼室内地暖辐设与浇筑的相关材料、机具准备、质量要求及施工工艺。
工程概况:滦平新家园小区住宅楼室内地暖工程
交底内容：
一、施工准备
1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。
c) 与强、弱电控制盒及插座的距离应不小于50 mm；
d) 对于自控型分集水器，为防止其电路受潮应尽量布置在较干燥的房间；
5.1.3分集水器安装前的质量检查
a) 分集水器的种类、型号、规格是否与图纸、技术规范规定一致；
b) 分集水器上下主管左右接口螺纹是否完整；
c) 分集水器上下主管有无砂眼、裂纹及锈蚀；
（二）施工方法
1、 施工准备
熟悉图纸、规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施；墙面内粉刷已完成（不含面层），厨房、卫生间闭水试验已做完并经过验收。
2、基层清理
2.1 清理干净楼面砂浆及其它附着物。
2.2 楼面找平放线，用2m靠尺检查，高低差不大于8 mm；对平整度不满足要求的地方用1：2水泥砂浆找平。
3、绝热层的铺设
绝热材料可采用厚度为20 mm聚苯保温板密度≥30kg/m³，B1级其材质应符合有关规范规定,铺设时将加工好的聚苯保温板满铺在平整、干爽的地表面上，聚苯保温板要切割整齐,板间缝隙要小于等于5 mm。聚苯保温板上平铺0.2厚采暖反射膜（真空镀铝聚脂薄膜），用胶带粘牢形成整体，搭接宽度应大于等于20mm。
d) 分集水器上下主管的控制阀门及接头与接口间的连接是否牢固，接口是否严密，控制阀门是否能灵活开关；
e) 分水器支架、挡板的防腐涂层是否完好、有无划痕。
5.1.4分集水器安装要求
a)集、分水器安装处的壁龛需提前抹灰处理。
b)集、分水器水平安装时，一般宜将分水器安装在上，集水器安装在下，或按设计规定。分、集水器主管垂直间距为200 mm ，集水器主管中心距地面距离应不小于300 mm。
c)加热管与集、分水器装置及管件连接，应采用卡套式、卡压式挤压夹紧连接，连接件材料宜为铜质。
5.2分集水器与供热管道及附件的连接
5.2.1分集水器安装就位后再安装立管与分、集水器间的连接支管为宜；
5.2.2在分水器之前的供水连接管道上，顺水流方向应安装阀门、过滤器、热计量装置(有热计量要求的系统)。在集水器之后的回水连接管上，应安装可关断调节阀，必要时可用平衡阀代替；
地暖工程施工技术交底
地暖工程施工技术交底一、工程概况本项目为地暖工程，主要包括地暖系统的施工、管道铺设、分集水器安装、混凝土填充层施工等。
工程范围涵盖商业一层公共区域及塔楼A、B座7-34层。
在施工过程中，应严格按照设计图纸和规范要求进行，确保工程质量。
二、施工准备1. 材料准备：根据设计要求，选择符合标准的建筑材料，如水泥、砂子、豆石、保温板、反射膜、铁丝网、地暖管、分集水器等。
并对材料进行检验，确保质量合格。
2. 机具准备：准备强制式砂浆搅拌机、垂直运输机械、手推车等施工设备，以及水桶、剪子、滚刷、铁锹等抹灰工具。
同时，充分准备打压设备，确保施工顺利进行。
3. 技术准备：施工前，组织技术交底，使施工人员了解工程特点、施工工艺及质量要求。
并对施工人员进行安全培训，提高安全意识。
三、施工流程1. 施工前清理平整地面，确保施工场地干净、整洁。
2. 铺给水管及采暖供、回水管，并进行打压试验，确保管道无漏水现象。
3. 铺设保温板和铝箔反射膜，搭设铁丝网。
4. 安装采暖管，注意管道的铺设方向和高度，确保符合设计要求。
5. 进行打压式检验，检查采暖管的连接是否牢固，无漏水现象。
6. 浇注前满铺豆石混凝土填充层，确保填充层的厚度和平整度。
7. 收面、楼地面基层清理，为后续施工做好准备。
8. 铺C15豆石混凝土填充层，注意控制混凝土的坍落度和强度。
9. 施工过程中，做好成品保护，防止施工材料和设备受损。
四、施工要求及注意事项1. 施工过程中，严格遵循设计图纸和规范要求，确保工程质量。
2. 材料验收合格后方可使用，严禁使用不合格材料。
3. 施工设备应定期进行检查和维护，确保设备正常运行。
4. 施工人员应具备相应的技能和经验，熟悉施工工艺和要求。
5. 加强施工现场安全管理，严格遵守安全操作规程，防范安全事故的发生。
6. 做好施工记录，及时反馈施工过程中出现的问题，确保工程顺利进行。
五、质量保证措施1. 施工过程中，严格把控材料质量，对进场材料进行检验。
地暖管敷设技术交底
3、确认铺设低温热水地板辐射供暖区域内隐蔽工程全部完成，并且要求表面平整、干净、不允许有凹凸不平现象，不允许地面表面有沙石、角砂和其它杂物，墙体与分界面应垂直、平顺。卫生间防水，立管、套管安装完成，具备这些条件才能开始铺设绝热层。
10、填充层施工养护周期不应小于48小时。
11、系统试验压力为0.6Mpa。
三、质量要求：
1、系统试验压力下观察无渗漏现象，60分钟内压力降不大于0.05Mpa。
2、管道安装后外观无破损、外伤。
3、PE-Xb管安装应平顺无明显弯曲。
四、安全要求：
1、进入现场施工人员必须穿好工作服、戴安全帽、佩戴工作牌。
7、加热管弯曲半径，不宜小于100mm，在分配器连接外应加柔性护管，在穿墙之间处应设套管。
8、低温热水地板辐射供暖系统压力试验合格后，方可进行细石混凝土填充层。
9、填充层浇筑时地暖安装人员必须配合看管，防止施工机具压伤PE-Xb交联管。此首工序完成，经压力检测试验合格后，才能在带压状态回填C15细石混凝土层。
4、绝热层铺设时，应保证切割面整齐，绝热层间隙不得大于5mm，绝热层间胶带、铝箔与板间应粘接平顺、紧密。
5、本工程绝热材料采用现场水泥发泡 2cm 厚，用卡子将加热管固定在加热层之上。
6、加热管应按设计要求间距铺设，铺设间距误差≤10mm，加热管固定间距、直线段间距为0.4-0.6m,弯曲段间距为0.2-0.3m。
2、每天进入施工现场前，安全员进行安全教育。
3、所有电动工具需专人使用、保管、电动工具在使用中必须作接地保护处理，避免漏电伤人。
4、各类塑料管、铝塑复合管和绝热材料，不得直接接触明火，远离电源，不得堆放在阳光真射处。
地暖工程施工技术交底
地暖工程施工技术交底一、工程概述本次地暖工程施工旨在为_____项目提供高效、舒适的室内采暖系统。
施工范围包括_____栋建筑物，共计_____平方米。
地暖系统采用_____管材，热源为_____。
二、施工准备1、技术准备施工前，技术人员应熟悉施工图纸和相关技术规范，制定详细的施工方案。
对施工班组进行技术交底，明确施工工艺和质量要求。
2、材料准备地暖管材：选用符合国家标准的_____管材，规格为_____，确保管材质量合格，具备相应的检测报告。
保温材料：采用_____保温板，厚度为_____mm，密度不小于_____kg/m³，导热系数不大于_____W/（m·K)。
分集水器：选用_____品牌的分集水器，材质为_____，具备调节流量和温度的功能。
辅助材料：包括边界保温条、反射膜、卡钉等，应符合相关标准要求。
3、施工机具准备配备专用的地暖施工工具，如卡丁枪、剪刀、扳手、水平仪等。
检查施工机具的性能和安全性，确保正常使用。
4、作业条件准备室内地面基层应平整、干燥、无杂物，平整度误差不超过_____mm。
卫生间、厨房等有防水要求的房间，应提前完成防水层施工，并验收合格。
室内门窗安装完毕，具备封闭施工条件。
三、施工工艺流程1、基层处理清理地面基层的灰尘、杂物，确保基层干净整洁。
对不平整的地面进行找平处理，可采用水泥砂浆或自流平材料。
2、铺设保温板将保温板平铺在地面基层上，板与板之间应紧密拼接，不得有缝隙。
保温板铺设应平整，偏差不超过_____mm。
3、铺设反射膜在保温板上铺设反射膜，反射膜应平整、无褶皱，搭接宽度不小于_____mm。
4、铺设地暖管按照设计图纸的要求，确定地暖管的铺设间距和走向。
用卡丁将地暖管固定在反射膜上，卡丁间距不大于_____mm。
地暖管弯曲半径不应小于管材外径的_____倍，不得出现死折。
5、安装分集水器根据设计位置安装分集水器，分集水器应垂直安装，固定牢固。
地暖工程施工技术交底(3篇)
第1篇一、编制依据1. 《建筑工程施工质量验收统一标准》GB 50300-20132. 《地暖工程技术规范》GB 50411-20183. 《建筑给排水及采暖工程施工质量验收规范》GB 50242-20024. 本工程的设计文件及相关图纸二、工程概况本工程为（项目名称），位于（地址），总建筑面积约（面积），采用地暖系统进行供暖。
地暖系统由加热盘管、保温层、绝热层、保护层等组成。
三、施工准备1. 材料准备- 加热盘管：采用PE-Xa交联聚乙烯管，管径（规格），壁厚（厚度）。
- 保温层：采用（材料名称），厚度（厚度）。
- 绝热层：采用（材料名称），厚度（厚度）。
- 保护层：采用（材料名称），厚度（厚度）。
- 其他材料：水泥、砂子、豆石、铁丝网、分集水器等。
2. 机具准备- 强制式砂浆搅拌机、垂直运输机械、手推车。
- 抹灰工具：水桶、剪子、滚刷、铁锹、木铁抹子、扫帚、手锤、錾子、线包、壁纸刀、拖线板、方尺、靠尺、塞尺、探针、钢尺等。
- 打压设备。
四、施工工艺流程1. 施工前准备- 清理平整地面。
- 铺设给水管及采暖供、回水管，进行打压试验。
- 铺设保温板和铝箔反射膜及铁丝网。
2. 安装加热盘管- 按设计要求进行布管，确保管道间距均匀，连接牢固。
- 管道安装完成后，进行打压测试，确保无泄漏。
3. 浇筑填充层- 铺设C15豆石混凝土填充层，厚度（厚度）。
- 填充层浇筑完成后，进行养护。
4. 安装分集水器- 按设计要求进行分集水器安装，确保连接牢固，阀门开启灵活。
5. 施工验收- 施工完成后，进行质量验收，确保符合设计要求。
五、施工质量措施1. 严格控制材料质量，确保材料合格。
2. 严格按照施工工艺进行施工，确保施工质量。
3. 加强施工过程中的质量控制，及时发现并解决质量问题。
六、安全技术措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 严格遵守施工操作规程，确保施工安全。
地暖管道工程施工技术交底
地暖管道工程施工技术交底一、工程概述本项目为地暖管道工程，主要包括地暖管道的铺设、连接、固定及保温层施工等。
地暖管道工程是建筑供暖系统的重要组成部分，其施工质量直接影响到供暖效果和能源消耗。
为确保施工质量，提高供暖效果，降低能源消耗，特制定本技术交底。
二、施工准备1. 材料准备：根据设计要求，提前准备好地暖管道、管件、保温材料、粘接剂、打压设备等。
2. 机具准备：准备挖掘机、推土机、混凝土泵、电钻、扳手、剪刀、钢尺等施工机具。
3. 技术准备：熟悉施工图纸，了解设计要求和施工标准，参加施工前技术培训。
4. 现场准备：确保施工场地平整，无障碍物，具备施工条件。
三、施工流程1. 铺设管道：按照设计图纸，先进行管道走向的规划，然后进行管道铺设。
铺设过程中要注意管道的平直度和管件的牢固性。
2. 连接管道：采用热熔连接方式，确保连接部位牢固、密封。
连接过程中要注意控制好连接温度，避免烫伤。
3. 固定管道：用地暖卡子将管道固定在地面上，固定点间距应符合设计要求。
固定过程中要注意管道的弯曲半径，避免过度弯曲。
4. 施工保温层：在管道外侧铺设保温材料，保温层厚度应符合设计要求。
铺设过程中要注意保温层的平整度和严密性。
5. 检查验收：施工完成后，进行验收，确保施工质量符合设计要求和施工标准。
四、施工要点1. 管道铺设：管道铺设应遵循设计图纸，确保管道走向正确。
铺设过程中要注意管道的平直度和管件的牢固性。
2. 连接管道：连接前应清洁连接部位，控制好连接温度，确保连接牢固、密封。
3. 固定管道：固定点间距应符合设计要求，固定过程中要注意管道的弯曲半径，避免过度弯曲。
4. 施工保温层：保温材料应铺设平整、严密，确保保温效果。
5. 检查验收：验收过程中要注意检查施工质量，发现问题及时整改。
五、安全文明施工1. 施工人员应遵守施工现场的各项规章制度，做到文明施工。
2. 施工过程中应做好个人防护，避免烫伤、触电等事故的发生。
3. 施工设备应定期进行检查、维护，确保设备正常运行。

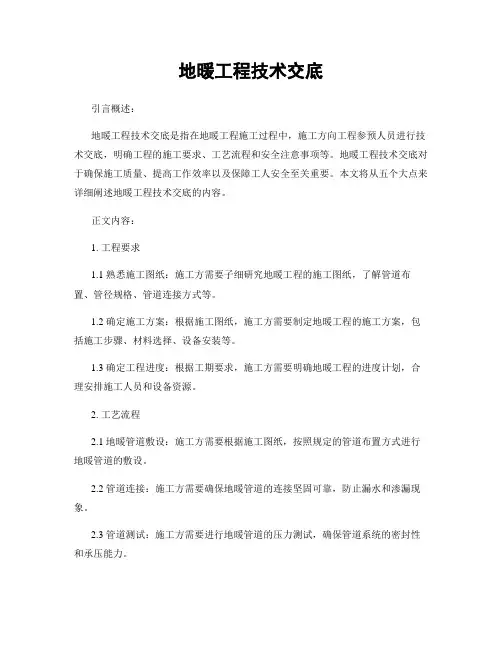

地暖工程技术交底
地暖工程技术交底引言概述：地暖工程技术交底是指在地暖工程施工过程中，施工方向工程参预人员进行技术交底，明确工程的施工要求、工艺流程和安全注意事项等。
地暖工程技术交底对于确保施工质量、提高工作效率以及保障工人安全至关重要。
本文将从五个大点来详细阐述地暖工程技术交底的内容。
正文内容：1. 工程要求1.1 熟悉施工图纸：施工方需要子细研究地暖工程的施工图纸，了解管道布置、管径规格、管道连接方式等。
1.2 确定施工方案：根据施工图纸，施工方需要制定地暖工程的施工方案，包括施工步骤、材料选择、设备安装等。
1.3 确定工程进度：根据工期要求，施工方需要明确地暖工程的进度计划，合理安排施工人员和设备资源。
2. 工艺流程2.1 地暖管道敷设：施工方需要根据施工图纸，按照规定的管道布置方式进行地暖管道的敷设。
2.2 管道连接：施工方需要确保地暖管道的连接坚固可靠，防止漏水和渗漏现象。
2.3 管道测试：施工方需要进行地暖管道的压力测试，确保管道系统的密封性和承压能力。
2.4 系统调试：施工方需要对地暖系统进行调试，确保系统正常运行、温度均匀分布。
2.5 安全检查：施工方需要进行地暖系统的安全检查，确保系统无泄漏、无短路等安全隐患。
3. 安全注意事项3.1 管道保护：施工方需要注意保护地暖管道，避免被其他施工活动损坏。
3.2 施工人员安全：施工方需要确保施工人员佩戴个人防护用品，如手套、安全鞋等，避免意外伤害。
3.3 电气安全：施工方需要注意地暖系统的电气安全，确保路线接地良好，避免电气事故发生。
4. 质量控制4.1 材料选择：施工方需要选择符合规范要求的地暖材料，确保材料的质量可靠。
4.2 施工工艺：施工方需要按照规范要求进行施工，确保工艺流程正确无误。
4.3 管道连接：施工方需要对地暖管道连接进行质量检查，确保连接坚固、无渗漏。
5. 施工记录5.1 施工日志：施工方需要记录每天的施工情况，包括施工人员、施工时间、施工进度等。
地暖管道工程施工技术交底
地暖管道工程施工技术交底一、施工概述地暖管道工程是指在建筑物地面上铺设暖气管道，通过地暖系统的供暖设备将热水或热风输送到暖气管道中，将热能传递到地面上，从而达到供暖的目的。
地暖系统施工技术水平的高低将直接影响到地暖系统的使用效果和安全性。
因此，在进行地暖管道工程的施工之前，必须对施工技术进行充分的交底，确保施工过程中能够达到设计要求，保证工程施工质量。
二、施工前的准备工作1. 施工前的勘测工作在进行地暖管道工程之前，必须进行充分的勘测工作，确定地暖管道的铺设位置和设计要求。
勘测工作内容包括建筑结构和地面状况的调查、地暖管道的敷设设计、热负荷计算等。
只有在充分了解施工现场情况和设计要求的基础上，才能制定合理的施工方案。
2. 施工前的材料准备在进行地暖管道工程之前，必须准备好施工所需的材料和设备。
主要包括地暖管道、连接件、敷设工具、保护设施等。
所有材料和设备必须符合国家标准和施工设计要求，确保施工质量。
3. 施工前的安全培训在进行地暖管道工程之前，必须对施工人员进行相关的安全培训。
施工人员必须熟悉施工现场的安全规定和操作方法，确保施工过程中不发生安全事故。
三、施工过程的工艺与技术要求1. 地暖管道的敷设地暖管道的敷设是地暖管道工程的核心部分，直接关系到地暖系统的供暖效果和使用寿命。
敷设地暖管道的标准要求包括：管道间距、管道的敷设深度、管道的固定方式等。
管道间距一般为200-300mm，敷设深度一般为30-50mm。
管道的固定方式可以采用固定架或者其他固定装置。
2. 地暖管道的连接地暖管道的连接是地暖管道工程的关键环节，连接质量将直接影响到地暖系统的供暖效果和安全性。
连接地暖管道的要求包括：连接件的材质和规格、连接方式、连接点的处理等。
连接件必须符合国家标准和设计要求，连接方式必须牢固可靠，连接点必须做好防水处理。
3. 地暖管道的绝缘保护地暖管道的绝缘保护是地暖管道工程的重要环节，绝缘不良将导致管道漏水、漏电等问题。
地暖铺设施工技术交底
4、对现场进行清理，打扫干净，达到地板辐射施工要求。
二、施工工艺方法要求
（一）地板辐射施工工艺流程
施工准备
水压试验并保压
.
楼地面面层施工
通水试运行
地暖管铺设 ）
铺设钢丝网、浇注细石混凝土 注细石混凝土
整理 .
交底提要：住宅楼室内地暖辐设与浇筑的相关材料、机具准备、质量要求及施工工艺。
工程概况:滦平新家园小区住宅楼室内地暖工程
交底内容：
一、施工准备
1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。
2、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送样复检。
3、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电 热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。
整理
技术交底记录
编号：008
工程名称
交底部位
3#～6#住宅楼室内地暖辐设与浇筑
施工单位
日期
2018 年 8 月 6 日
交底提要：住宅楼室内地暖辐设与浇筑的相关材料、机具准备、质量要求及施工工艺。
.
整理
技术交底记录
编号：008
工程名称
交底部位
3#～6#住宅楼室内地暖辐设与浇筑
施工单位
日期
2018 年 8 月 6 日
地暖工程技术交底
地暖工程技术交底一、背景介绍地暖工程是一种通过在地板下安装供暖设备，利用地板的辐射传热方式来实现室内供暖的技术。
为了确保地暖工程的顺利进行和安全运行，进行技术交底是非常重要的一步。
本文将详细介绍地暖工程的技术交底内容和标准格式。
二、技术交底内容1. 工程概述在技术交底的开头，需要对地暖工程进行简要概述，包括工程的目的、范围、施工时间、施工地点等基本信息。
2. 设备介绍详细介绍地暖系统所使用的设备，包括供暖设备、循环水泵、温控器等。
对每个设备的型号、规格、功能和安装位置进行说明。
3. 管道布置说明地暖系统的管道布置方案，包括主管道、支管道、回水管等。
指出每根管道的材质、直径、长度、布置方式和连接方式。
4. 管道安装详细描述地暖系统管道的安装要求和步骤，包括管道的固定方式、施工工具、焊接方法、防腐处理等。
强调安装过程中的注意事项和质量控制要求。
5. 电气布线说明地暖系统的电气布线方案，包括供电线路、温控器与执行器的连接方式、电气保护措施等。
指出每根电缆的规格、长度、布置方式和连接方式。
6. 温控系统介绍温控系统的工作原理、操作方法和注意事项。
说明温控器的设置参数、温度范围、定时功能等。
提醒工作人员及时更换电池并保持温控器的正常工作。
7. 操作手册提供地暖系统的操作手册，包括系统的启动、停止、温度调节等操作步骤。
详细说明系统常见故障的排除方法和维修注意事项。
8. 安全注意事项强调地暖工程施工和使用过程中的安全注意事项，包括电气安全、防火安全、水压安全等。
提醒工作人员遵守相关规定，确保工程施工和使用的安全性。
三、标准格式1. 技术交底文件的标题应明确反映地暖工程的名称和内容。
2. 文件的开头应包含地暖工程的背景介绍和目的，以便读者了解工程的背景和意义。
3. 技术交底内容应按照逻辑顺序进行排列，每个内容块之间使用标题进行分隔，以提高可读性。
4. 每个内容块中的要点应使用编号或者序号进行标注，以便读者更好地理解和记忆。
地暖铺设施工技术交底
创做编号：008工程称呼接底部位3#～6#住房楼室内天温辐设与浇筑动工单位日期 8月6 日接底提要：住房楼室内天温辐设与浇筑的相关资料、机具准备、品量央供及动工工艺.2.2 楼里找仄搁线，用2 m靠尺查看，下矮好不大于8 mm；对付仄坦度不谦足央供的场合用1：2火泥砂浆找仄.3、绝热层的铺设绝热资料可采与薄度为20 mm散苯保温板稀度≥30kg/m³，B1级其材量应切合有关典型确定,铺设时将加工佳的散苯保温板谦铺正在仄坦、搞爽的天表面上，散苯保温板要切割整齐,板间漏洞要小于等于 5 mm.散苯保温板上仄铺0.2薄采温反射膜（真空镀铝散脂薄膜），用胶戴粘牢产死完齐，拆接宽度应大于等于20mm.4、加热管的配管战敷设4.1依照安排图纸，采用切合规格尺寸战少度央供的卷管去举止敷设.图辐射供温天板加热管的布管办法4.2 加热管应庄重依照安排图纸标定的管间距战走背铺设，加热管应脆持仄、直，管间距的拆置缺面不该大于±10mm.4.3 加热管拆置时应克制管讲拧劲；蜿蜒管讲时，圆弧的顶部应加以节制，并用管卡举止牢固，预防出现“死合”.4.4 加热管的蜿蜒半径不宜小于管中直径的6倍.预防制成加热管板滞益伤.4.5 加热管用塑料卡钉牢固正在绝热层上；牢固面的间距，直管段部分宜为0.5－0.7m，蜿蜒管段部分宜为0.2－0.3m.4.6 采与博用功具切管，切心断里应仄坦，并应笔直于管轴线.4.7 埋设于弥补层内的加热管不允许有接洽.正在集、分火器附近以及其余局部加热管排列比较散集的部位创做编号：008工程称呼接底部位3#～6#住房楼室内天温辐设与浇筑动工单位日期 8月6 日接底提要：住房楼室内天温辐设与浇筑的相关资料、机具准备、品量央供及动工工艺.（管间距小于100mm），加热管中部应采与树坐柔性套管等步伐.4.8 加热管出大天至集、分火器对接处，直管部分不宜暴露大天里层.加热管出大天至集、分火器下部球阀接心之间的明拆管段中部应举止保温.保温部分管讲应超过头层150200 mm.4.9 加热管的环路安插应尽大概少脱伸缩缝；脱越伸缩缝处，应设少度不小于200mm的二端匀称的柔性套管.5、分集火器拆置的拆置、对接、牢固5.1 分集火器拆置5.1.1 拆置位子的决定分集火器的拆置应正在开初敷设加热管之前举止.拆置时应根据分集火器的结构形式、规格及图纸战技能文献的拆置央供，决定拆置位子及定位尺寸.5.1.2 分集火器拆置位子决定时注意事项：a) 分集火器及供温、回火管讲、阀门等拆置及检建便当；b) 运止时分集火器的统制阀门安排便当；c) 与强、强电统制盒及插座的距离应不小于50 mm；d) 对付于自控型分集火器，为预防其电路受潮应尽管安插正在较搞燥的房间；5.1.3 分集火器拆置前的品量查看a) 分集火器的种类、型号、规格是可与图纸、技能典型确定普遍；b) 分集火器上下主管安排接心螺纹是可完备；c) 分集火器上下主管有无砂眼、裂纹及锈蚀；d) 分集火器上下主管的统制阀门及接洽与接心间的对接是可坚韧，接心是可周到，统制阀门是可能机动开关；e) 分集火器支架、挡板的防腐涂层是可完佳、有无划痕.创做编号：008工程称呼接底部位3#～6#住房楼室内天温辐设与浇筑动工单位日期 8月6 日接底提要：住房楼室内天温辐设与浇筑的相关资料、机具准备、品量央供及动工工艺.5.1.4 分集火器拆置央供a)集、分火器拆置处的壁龛需提前抹灰处理.b)集、分火器火仄拆置时，普遍宜将分火器拆置正在上，集火器拆置正在下，或者按安排确定.分、集火器主管笔直间距为200 mm ，集火器主管核心距大天距离应不小于300 mm.c) 加热管与集、分火器拆置及管件对接，应采与卡套式、卡压式挤压夹紧对接，对接件资料宜为铜量.5.2 分集火器与供热管讲及附件的对接5.2.1 分集火器拆置便位后再拆置坐管与分、集火器间的对接支管为宜；5.2.2 正在分火器之前的供火对担当讲上，逆火流目标应拆置阀门、过滤器、热计量拆置(有热计量央供的系统).正在集火器之后的回火对担当上，应拆置可关断安排阀，需要时可用仄稳阀代替；5.2.3 正在分火器的进火管与集火器的出火管之间，宜树坐旁通管.旁通管上应树坐阀门，以包管对付供温管路系统浑洗时污火不流进加热管.5.3 分集火器的牢固5.3.1 分集火器普遍均通过支架支撑，拆置时依照图纸标定的下度，经号眼挨孔后用伸展螺栓稳当牢固正在墙壁上，而后再将分集火器拆置正在支架上；5.3.2 克制正在有防火层的大天上挨孔牢固分、集火器化妆板；5.3.3 分集火器前挡板可正在大天辐射供温工程动工完成后再拆置；5.3.4 当分集火器拆置正在起居室内时，正在拆置下度允许时支足应超过室内净天坪50 mm～100 mm；5.3.5 分集火器火仄拆置时应能包管与供、回火管对接后能即时排除管讲内的积气.6、系统火压考查并保压创做编号：008工程称呼接底部位3#～6#住房楼室内天温辐设与浇筑动工单位日期 8月6 日接底提要：住房楼室内天温辐设与浇筑的相关资料、机具准备、品量央供及动工工艺.资料技能指标保存央供散苯保温板自熄型、下容重，重量不小于30kg/m3B1级防火、预防摩揩、磕碰PERT管材耐环应力开裂战接联度达到国际ASTM尺度躲光、防火、预防摩揩、磕碰焊接钢丝网型号为KSD701规格的钢丝，直径Φ3mm，网眼幅宽为50mm 预防摩揩、磕碰、压益分集火器铜制品，主管直径为Φ2032mm 防潮、预防摩揩、磕碰四、考验战查支1、考验1)中间查支天辐射供温系统，应根据工程动工特性举止中间查支.中间查支历程，从加热管讲敷设战热媒分、集火器拆置拆置完成举止试压起，至混凝土弥补层保护期谦再次举止试压止，由动工单位会共监理单位举止.2)火压考查浇捣混凝土弥补层之前战混凝土弥补层保护期谦之后，应分别举止系统火压考查.火压考查应切合下列央供：①火压考查之前，应付于试压管讲战构件采与仄安灵验的牢固战保护步伐.②考查压力应为不小于系统静压加0.3MPa，但是不得矮于O.6MPa.③冬季举止火压考查时，应采与稳当的防冻步伐.3)火压考查步调创做编号：008工程称呼接底部位3#～6#住房楼室内天温辐设与浇筑动工单位日期 8月6 日接底提要：住房楼室内天温辐设与浇筑的相关资料、机具准备、品量央供及动工工艺.伸缩缝内、中墙、柱设不间断伸缩缝分区树坐伸缩缝不间断不大于6 m查墙柱、分区伸缩缝宽分别不小于10 mm、8 mm≥10 mm、≥8 mm伸缩缝资料拆接宽度不小于10 mm ≥10 mm加热管加热管敷设是可切合图纸确定应切合尺量战目视检查加热管敷设少度应切合安排央供. 应切合管间距偏偏好±10 mm天埋加热管无接洽无接洽加热管蜿蜒部位的硬合直不得有塑料管蜿蜒半径≥6倍管中径复合管蜿蜒半径≥5倍管中径加热管直头二端是可牢固. 应有牢固步伐加热管蜿蜒段牢固卡（网扎）间距. ≤ 300 mm加热管直管段牢固卡（网扎）间距≤700 mm加热管是可嵌进砌块的槽（榫）中. 应嵌进加热管树坐柔性套管央供. 有套管并切合确定加热管出大天至分集火器接心的柔性套管超过化妆里下度.应有柔性套管并超过化妆里150～200 mm加热管脱门心战伸缩缝加柔性套管少度≥200 mm。
