供暖设备设施质量检测报告

供暖设备设施质量检测报告

供暖设备设施质量检测报告检测单位:XXXX检测中心检测日期:XXXX年XX月XX日一、检测目的供暖设备设施质量检测旨在评估供暖设备的质量状况,保障用户的用暖需求,确保设施的安全性和正常运行,以提供科学依据,为设备的选购、使用和维护提供参考。

二、检测范围本次检测主要针对以下供暖设备设施进行质量评估:1. 锅炉系统:涉及锅炉、燃烧设备、排烟系统等;2. 供热系统:包括循环水泵、散热器、水处理设备等;3. 控制系统:安全控制阀、温度传感器、自动控制设备等;4. 配件设施:如管道、阀门、连接件等。

三、检测方法本次供暖设备设施质量检测采用以下方法:1. 可视检查:对设备的外观、安装质量等进行检查,确保设备完好无损;2. 功能测试:对设备的操作性能进行测试,如锅炉的燃烧效果、供热系统的供热效果等;3. 仪器检测:运用专业检测仪器测量设备的温度、压力、流量等关键参数。

四、检测结果与评价经过对供暖设备设施的全面检测,得到以下结果与评价:1. 锅炉系统:a) 锅炉外观完好,无渗漏、变形等现象;b) 燃烧效果良好,燃烧稳定、温度控制准确;c) 排烟系统通畅,烟气排放符合相关标准。

2. 供热系统:a) 循环水泵工作正常,水压稳定;b) 散热器表面光洁,无渗漏现象;c) 水处理设备有效,水质符合要求。

3. 控制系统:a) 安全控制阀灵活可靠,能够实现自动保护功能;b) 温度传感器准确灵敏,能够准确反映室内温度;c) 自动控制设备运行正常,能够满足不同温度需求。

4. 配件设施:a) 管道连接牢固,无渗漏,阀门灵活可靠;b) 管道绝热处理良好,热量损失较小;c) 连接件符合相关标准要求。

综上所述,经过检测,本次供暖设备设施质量检测中所涉及的设备均符合相关质量标准和要求,能够正常运行,提供稳定的供暖服务。

五、检测结论供暖设备设施质量检测结论如下:本次检测的供暖设备设施质量均符合相关标准和要求,各项参数测试结果均满足设计要求,设备能够满足用户的使用需求,无需修改或更换。

换热器出口温度实验报告

换热器出口温度实验报告

换热器出口温度实验报告本实验旨在研究换热器出口温度与进口温度、流体流量、冷却介质温度等因素之间的关系,为换热器的设计和性能优化提供参考依据。

实验装置:本实验采用一个实验装置,包括一个换热器、进口温度控制器、冷却介质温度控制器、流体流量控制器以及相关传感器和记录仪器。

实验步骤:1. 打开换热器进口温度控制器,将进口温度设定为25,并记录下来。

2. 打开冷却介质温度控制器,将冷却介质温度设定为10,并记录下来。

3. 打开流体流量控制器,将流体流量设定为100 L/h,并记录下来。

4. 等待一段时间,使实验装置达到稳定状态。

5. 用温度传感器在换热器的进口和出口测量对应温度数值,并记录下来。

6. 将进口温度控制器的设定温度分别设定为30、35和40,并重复步骤4-5。

7. 将冷却介质温度控制器的设定温度分别设定为5、15和20,并重复步骤4-5。

8. 将流体流量控制器的设定流量分别设定为80 L/h、120 L/h和150 L/h,并重复步骤4-5。

实验结果分析:通过实验记录的数据,可以得出以下结论:1. 换热器出口温度随着进口温度的升高而升高,即进口温度与出口温度呈正相关关系。

2. 换热器出口温度随着冷却介质温度的升高而降低,即冷却介质温度与出口温度呈负相关关系。

3. 换热器出口温度随着流体流量的增加而降低,即流体流量与出口温度呈负相关关系。

实验结论:换热器出口温度受进口温度、冷却介质温度和流体流量等因素的影响。

进口温度的升高、冷却介质温度的降低以及流体流量的增加都会导致换热器出口温度的升高。

在设计换热器或者优化换热器性能时,需要根据实际需求调整进口温度、冷却介质温度和流体流量等参数,以达到所期望的换热效果。

实验改进:为了进一步完善实验结果的准确性,可以考虑以下改进措施:1. 增加实验的重复次数,以减少偶然误差的影响。

2. 使用更为精确的温度传感器和流量计,以提高测量结果的精度。

3. 在实验装置中增加调节进口温度、冷却介质温度和流体流量的手动控制装置,以便更为精确地调节相应参数。

板式换热器实验报告

板式换热器实验报告

板式换热器实验报告一、实验目的本实验旨在通过观察和分析板式换热器的实际运行情况,了解其工作原理、性能特点及设计要素,以提高对板式换热器的认识和应用能力。

二、实验原理板式换热器是一种高效、紧凑的换热设备,主要由传热板、密封垫片和压紧装置等组成。

其工作原理是利用传热板之间的通道作为热交换空间,通过板片之间的流体的温度差异实现热量传递。

板式换热器具有传热效率高、结构紧凑、维护方便等特点,广泛应用于化工、能源、环保等领域。

三、实验步骤1.准备实验设备:板式换热器、温度计、压力表、泵、冷却水箱、加热器等。

2.安装实验设备:将板式换热器安装在实验台上,连接进出水管、温度计和压力表等。

3.启动实验:开启泵,使流体流经板式换热器,同时加热流体使其温度升高,观察温度计和压力表的变化。

4.记录数据:记录不同时间节点的流体进出口温度、压力数据。

5.分析实验结果:根据记录的数据,分析板式换热器的传热效果、流体阻力损失等情况。

四、实验结果及分析1.数据记录2.结果分析根据实验数据,我们可以得出以下结论:(1)板式换热器的传热效果显著。

在实验过程中,流体的进出口温度迅速升高,说明板式换热器具有较高的传热效率。

这主要得益于板式换热器独特的结构设计和流体的不断循环流动。

(2)板式换热器的流体阻力损失较小。

随着实验的进行,流体的压力逐渐降低,说明板式换热器对流体的阻力损失较小,流体在通过板式换热器时比较顺畅。

这主要得益于板式换热器优良的流道设计和密封垫片的合理使用。

(3)板式换热器的性能稳定。

在整个实验过程中,流体的进出口温度和压力变化稳定,说明板式换热器的性能稳定,能够持续高效地进行热量交换。

这主要得益于板式换热器的优良材料和精湛的制造工艺。

五、实验总结通过本次实验,我们了解了板式换热器的工作原理、性能特点及设计要素。

实验结果表明,板式换热器具有传热效率高、结构紧凑、维护方便等特点,能够满足各种不同工况的要求。

在今后的学习和工作中,我们可以进一步探讨板式换热器的优化设计、新型材料的应用以及不同领域的应用实践等问题,为实际生产过程中的热量交换提供更加高效、节能的解决方案。

换热器综合实验报告

换热器综合实验报告

实验四换热器综合实验报告一、实验原理换热器为冷热流体进行热量交换的设备。

本次实验所用的均是间壁式换热器,热量通过固体壁面由热流体传递给冷流体,包括:套管式换热器、板式换热器和管壳式换热器。

针对上述三种换热器进行其性能的测试。

其中,对套管式换热器、板式换热器和管壳式换热器可以进行顺流和逆流两种方式的性能测试。

换热器性能实验的内容主要为测定换热器的总传热系数,对数传热温差和热平衡温度等,并就不同换热器,不同两种流动方式,不同工况的传热情况和性能进行比较和分析。

传热过程中传递的热量正比于冷、热流体间的温差及传热面积,即Q = KAΔT (1)式中:A—传热面积,m2(1)套管式换热器:0.45m2(2)板式换热器:0.65m2(3)管壳式换热器:1.05m2电加热器:6kVΔT—冷热流体间的平均温差,℃K—换热器的传热系数,W/(m·℃)Q—冷热流体间单位时间交换的热量,W.冷热流体间的平均温差ΔT 常采用对数平均温差。

对于工业上常用的顺流和逆流换热器,对数平均温差由下式计算除了顺流和逆流按公式(2)计算平均温差以外,其他流动形式的对数平均温差,都可以由假想的逆流工况对数平均温差乘上一个修正系数得到。

修正系数的值可以由各种传热学书上或换热器手册上查得。

换热器实验的主要任务是测定传热系数K。

实验时,由恒温热水箱中出来的热水经水泵和转子流量计后进入实验换热器内管。

在热水进出换热器处分别用热电阻测量水温。

从换热 器内管出来的已被冷却的热水仍然回到热水箱中,经再加热供循环使用。

冷却水由冷水箱经 水泵、转子流量计后进入换热器套管,在套管中被加热后的冷却水排向外界,一般不再循环 使用。

套管外包有保温层,以尽量减少向外界的散热损失。

冷却水进出口温度用热电阻测量。

通常希望冷热侧热平衡误差小于3%。

实验中待各项温度达到稳定工况时,测出冷、热流体进出口的温度和冷、热流体的流量, 就可以由下式计算通过换热面的总传热量根据计算得到的传热量、对数平均温差及已知的换热面积,便可由公式(1)计算出传热系数K 。

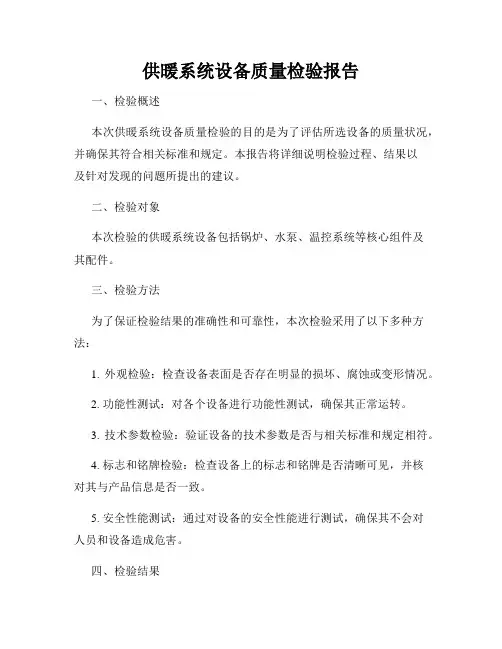

供暖系统设备质量检验报告

供暖系统设备质量检验报告

供暖系统设备质量检验报告一、检验概述本次供暖系统设备质量检验的目的是为了评估所选设备的质量状况,并确保其符合相关标准和规定。

本报告将详细说明检验过程、结果以及针对发现的问题所提出的建议。

二、检验对象本次检验的供暖系统设备包括锅炉、水泵、温控系统等核心组件及其配件。

三、检验方法为了保证检验结果的准确性和可靠性,本次检验采用了以下多种方法:1. 外观检验:检查设备表面是否存在明显的损坏、腐蚀或变形情况。

2. 功能性测试:对各个设备进行功能性测试,确保其正常运转。

3. 技术参数检验:验证设备的技术参数是否与相关标准和规定相符。

4. 标志和铭牌检验:检查设备上的标志和铭牌是否清晰可见,并核对其与产品信息是否一致。

5. 安全性能测试:通过对设备的安全性能进行测试,确保其不会对人员和设备造成危害。

四、检验结果1. 外观检验经外观检验,所有设备均无明显的损坏、腐蚀或变形情况,外观整体良好。

2. 功能性测试锅炉:所有锅炉在功能性测试中正常运转,温度控制稳定,无异常噪音或漏水现象。

水泵:所有水泵在功能性测试中正常运转,流量稳定,无异常噪音或震动现象。

温控系统:所有温控系统在功能性测试中正常响应,温度调节准确,无延迟或失灵现象。

3. 技术参数检验锅炉:检验结果显示,锅炉的额定功率、耗电量等技术参数与产品说明书和相关标准相符。

水泵:检验结果显示,水泵的流量、扬程等技术参数与产品说明书和相关标准相符。

温控系统:检验结果显示,温控系统的温度范围、响应时间等技术参数与产品说明书和相关标准相符。

4. 标志和铭牌检验所有设备上的标志和铭牌都清晰可见,且与产品信息一致。

5. 安全性能测试锅炉:所有锅炉在安全性能测试中通过,燃气泄漏检测结果符合相关安全要求。

水泵:所有水泵在安全性能测试中通过,电气绝缘性测试结果符合相关安全要求。

温控系统:所有温控系统在安全性能测试中通过,电气安全性测试结果符合相关安全要求。

五、结论与建议根据以上检验结果,所选供暖系统设备的质量总体良好,符合相关标准和规定。

板式换热器实验报告

板式换热器实验报告

板式换热器实验报告板式换热器实验报告引言:板式换热器是一种常见的热交换设备,广泛应用于工业生产和能源系统中。

本实验旨在通过实际操作和数据分析,探究板式换热器的传热性能和优化设计。

实验目的:1. 研究板式换热器的传热特性,包括传热系数和热阻;2. 分析不同工况下板式换热器的性能变化;3. 探讨板式换热器的优化设计方法。

实验装置与方法:实验装置由板式换热器、加热器、冷却器、流量计、温度传感器等组成。

首先,将热媒液体通过加热器加热至一定温度,然后通过板式换热器流动,最后由冷却器冷却。

在实验过程中,记录流量计的读数和温度传感器的数据,并根据实验数据计算传热系数和热阻。

实验结果与分析:通过实验,我们得到了不同工况下的实验数据,并进行了数据分析。

在分析过程中,我们发现传热系数与流体流速和温度差密切相关。

当流速增大或温度差增大时,传热系数也相应增大。

这是因为流速增大可以增加流体与板式换热器之间的传热面积,而温度差增大可以增加传热的驱动力。

另外,我们还发现在实验中,板式换热器的热阻与流速和板间距有关。

当流速增大或板间距减小时,热阻也相应减小。

这是因为流速增大可以增加流体的对流传热,而板间距减小可以减小传热过程中的热阻。

根据实验结果和分析,我们可以得出以下结论:1. 板式换热器的传热性能受到流速和温度差的影响,应根据具体工况进行优化设计;2. 流速和板间距是影响板式换热器热阻的重要因素,可以通过调整这些参数来改善换热器的性能;3. 在实际应用中,还应考虑材料的选择、换热面积的设计等因素,以进一步优化板式换热器的性能。

结论:通过本次实验,我们深入了解了板式换热器的传热特性和优化设计方法。

实验结果和分析为我们在实际应用中合理选择和设计板式换热器提供了参考依据。

在未来的工程实践中,我们将更加注重板式换热器的性能优化,以提高能源利用效率和工业生产效益。

参考文献:[1] 李晓明. 板式换热器传热性能实验研究[J]. 热力发电, 2015, 44(3): 78-81.[2] 张宇航, 陈鹏. 板式换热器传热性能优化设计研究[J]. 机械与电子, 2016, 34(5): 87-90.[3] 王红梅, 郑宇. 板式换热器传热性能实验研究及优化[J]. 机械科学与技术, 2017, 36(2): 56-60.。

换热器、制冷机、空调试验台报告

换热器、制冷机、空调试验台报告

换热器综合台试验台使用说明一、实验目的1.熟悉换热器性能的测试方法;2.了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别;3.加深对顺流和逆流两种换热器换热能力差别的认识。

二、实验内容及步骤换热器性能试验的内容主要是测定换热器的总传热系数、对数传热温差和热平衡误差等,并就不通换热器、补贴两种流动方式、不同工况的传热情况和性能进行比较和分析。

1.实验前的准备工作1)熟悉实验装置及使用仪表的工作原理和性能;2)更换并安装好需要测试的换热器;3)按顺流(或逆流)方式调整冷流换向阀门组各阀门的开或闭。

4)冷、热水箱充水。

2.进行试验1)接通电源,启动冷水泵和热水泵(为提高热水温升速度,可先不启动冷水泵),并调节好合适的流量。

2)调整控温仪,使其能使加热水温控制在80摄氏度以下的某一指定温度。

3)将热水箱的手动和自动加热器均送电投入使用。

4)待自动电加热器第一次动作之后,切断手动电加热器开关。

此后,加热系统进入自动控温状态。

5)利用温度测点选择琴健开关和温度数显示仪,观测和检查换热器冷热流体的进出口温度。

6)待冷热流体的温度基本稳定后,即可测出这些测温点的温度数值,同时在流量计上测读冷、热流体的流量读数,并将上述测试数据录入实验记录表中。

7)如需改变流动方向(顺逆流)的试验,或需绘制换热器传热性能曲线而要求改变工况(如改变冷热水流速或流量)进行试验,或需要重复进行试验时,都要重新安排试验方法与上述基本相同。

记录下这些试验的测试数据。

8)实验结束后,首先关闭电加热器,5分钟后切断全部电源。

三、数据处理1.实验数据记录表热流体放热量:Q1=Cp1×m1(T1-T2) [W]冷流体放热量:Q2=Cp2×m2(t1-t2) [W]平均换热量:Q=(Q1+Q2)/2 [W]热平衡误差:△=(Q1-Q2)/Q×100%对数传热温差:△t=(△T2-△T1)/ln(△T2/△T1) [C]传热系数:K=Q/F△t [W/m2℃]式中:Cp1 Cp2——热、冷流体的定压比热 [J/Kg℃]m1,m2——热冷流体的质量流量热 [Kg/s]T1,T2——热流体的进出口温度 [℃]t1,t2——冷流体的进出口温度 [℃]△T1=T1-t2 [℃]△T2=T2-t1 [℃]F——换热器的换热面积 [m2][注] 热冷流体的质量流量m1,是根据修正后的流量计体积流量读数V1,V2再换算成的质量流量值3.绘制传热性能曲线,并作比较。

换热器综合实验报告

换热器综合实验报告

换热器综合实验报告机械换热综合实验报告换热器性能测试试验,主要对应⽤较⼴的间壁式换热器中的三种换热:套管式换热器、板式换热器和列管式换热器进⾏其性能的测试。

其中,对套管式换热器和、板式换热器可以进⾏顺流和逆流两种流动⽅式的性能测试,⽽列管式换热器只能作⼀种流动⽅式的性能测试。

实验装置控制⾯板如图1:换热器性能试验的内容主要为测定换热器的总传热系数,对数传热温差和热平衡误差等,并就不同换热器,不同两种流动⽅式,不同⼯况的传热情况和性能进⾏⽐较和分析。

⼀、实验⽬的1、熟悉换热器性能的测试⽅法;2、了解套管式换热器,板式换热器和列管式换热器的结构特点及其性能的差别;3、加深对顺流和逆流两种流动⽅式换热器换热能⼒差别的认识;⼆、实验装置本实验装置采⽤冷⽔可⽤阀门换向进⾏顺逆流实验;如⼯作原理图2所⽰。

换热形式为热⽔—冷⽔换热式。

T2加热⽔箱1500W=3个排⽔阀流量调节阀板式加⾃来⽔冷⽔箱T45路冷⽔出温度T34路冷⽔进温度列管换热器板式换热器列管排⽔阀流量调节阀列管板式1路热⽔进温度T13路涡轮流量计流量套管出⽔压⼒进⽔压⼒套管换热器开逆流开顺流开顺流开逆流进⽔压⼒套管T5热⽔箱温度控制出⽔压⼒图2 换热器综合实验台原理图本实验台的热⽔加热采⽤电加热⽅式,冷—热流体的进出⼝温度采⽤巡检仪,采⽤温控仪控制和保护加热温度。

实验台参数:1、换热器换热⾯积{F}:(1)套管式换热器2×3.14×0.006×0.748=0.02818464×8=0.225477122×3.14×0.006×0.095=0.0035796×7=0.02505720.22547712+0.0250572=0.25053432m2(2)板式换热器换热⾯积:0.028 m2×24⽚=0.672 m2(3)列管式换热器 1.0 m22、电加热器总功率:1.5KW×3 =4.5KW。
